EOS M3 Montage- Und Gebrauchsanweisungen Seite 8

Fühlermontage
Das eingebaute Steuergerät ist mit Thermostat
und Übertemperaturbegrenzer ausgestattet.
Die Kapillarrohrfühler sind bei der Anlieferung
des Ofens im unteren Teil des Ofens unterge-
bracht. Die Fühler werden vorsichtig aus dem
Ofen entnommen und in den Aufnahmelöchern
des mitgelieferten Fühlerhalters arretiert. Die
Kapillarleitungen dürfen nicht geknickt oder
beschädigt werden. Der kleinste Biegeradius
darf während und nach der Montage nicht unter
4-5 cm liegen.

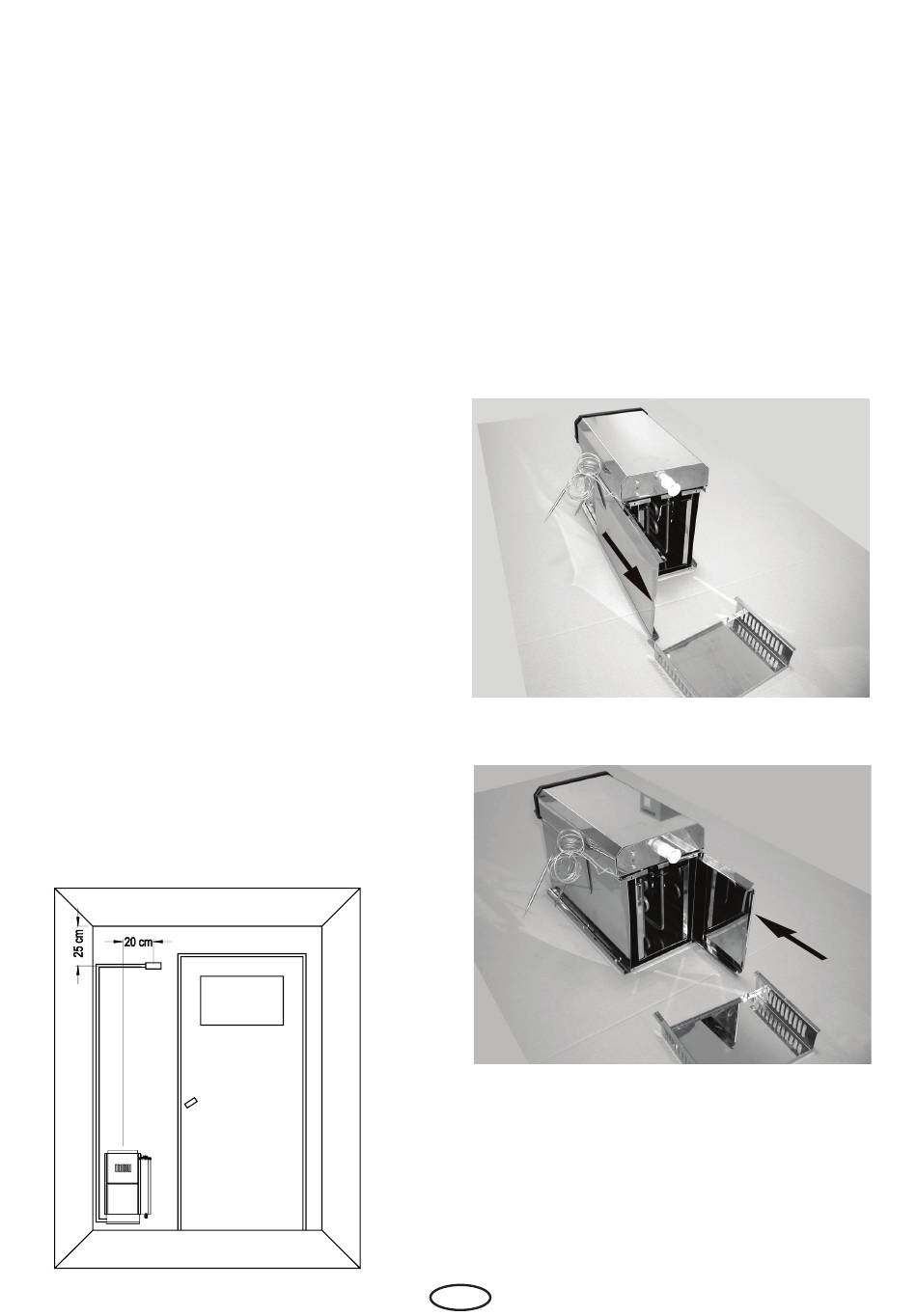

Der Fühlerhalter wird gemäß der Abb. 5 mit
den mitgelieferten Holzschrauben mittig über
der der Kabinentür zugekehrten freien Luftaus-
trittsöffnung des Ofens, 25 cm unterhalb der
Kabinendecke an der Kabinenwand befestigt.
Die zuvor beschriebene Position ist unbedingt
einzuhalten, da ansonsten die angestrebten
Temperaturen nicht erreicht werden.
Die Überlänge der Kapillarrohrleitung ist hinter
dem Ofen aufzurollen und darf auf keinen Fall in
den Anschlusskasten zurückgeschoben werden.
Die verlegten Kapillarrohrleitungen müssen
soweit sie nicht bereits mit einer Isolierumman-
telung ausgestattet berührungssicher verkleidet
werden. Hierzu empfiehlt es sich, die Leitungen
in den Nuten der Profilbretter oder in einer Kabi-
nenecke zu verlegen und anschließend mit einer
Holzleiste abzudecken.
Achtung! Die Kapillarrohre dürfen nicht verletzt
werden!
8
Montage mit Bedienung auf der
linken Seite
Hierzu müssen Vorder- und Rückwand getauscht
werden. Legen Sie das Gerät auf die der Bedien-
seite gegenüberliegende Seite.
Schrauben Sie den Sockel auf der Unterseite an
den beiden Blechschrauben los. Ziehen Sie nun
die Vorderwand (wie zuvor die Rückwand) aus
den seitlichen Mantelteilen nach unten heraus
(Abb. 6) und schieben Sie auf der gegenüber-
liegenden Seite wieder in den Gehäusekorpus
(Abb. 7).
Schrauben Sie den Sockel wieder um 180° ge-
dreht an. Dabei müssen die seitlichen Laschen
die Vorderwand sichern.
Abb. 5
D
Abb. 6
Abb. 7
