EOS M3 Montage- Und Gebrauchsanweisungen Seite 7

Im Lieferumfang enthalten sind:
1 Saunaofen
1 Zubehörbeutel mit
4 St. Spanplattenschrauben
1 Einheit Saunasteine
Technische Daten
Anschlussleistung: 3 kW
Kabinengröße:
Mindestmass der
Be- und Entlüftung:
Höhe:
Breite:
Tiefe:
Netzanschluss:
Absicherung:
Das Saunaheizgerät darf bei gewerblichem Ein-
satz nur in Verbindung mit dem Abdeckschutz
Typ I Art.Nr. 94.4421 verwendet werden.
Montage
Midestabstände
Die Mindesthöhe der Saunakabine muss innen
1,90 m betragen.
Bei der Montage des Saunaheizgerätes ist darauf
zu achten, dass der senkrechte Abstand zwischen
Oberkante Saunaheizgerät und Saunadecke
mindestens 90 cm beträgt. Der waagerechte
(seitliche) Abstand zwischen Saunaheizgerät,
Ofenschutzgitter bzw. Liegebank und anderer
brennbarer Materialien zum Saunaheizgerät
entnehmen Sie den Maßangaben. Die Höhe des
Ofenschutzgitters muss etwa der vorderen Höhe
des Saunaheizgerätes entsprechen.
4,0 m³
20 x 4 cm
60 cm
30 cm
20 cm
N AC 230 V
16 A

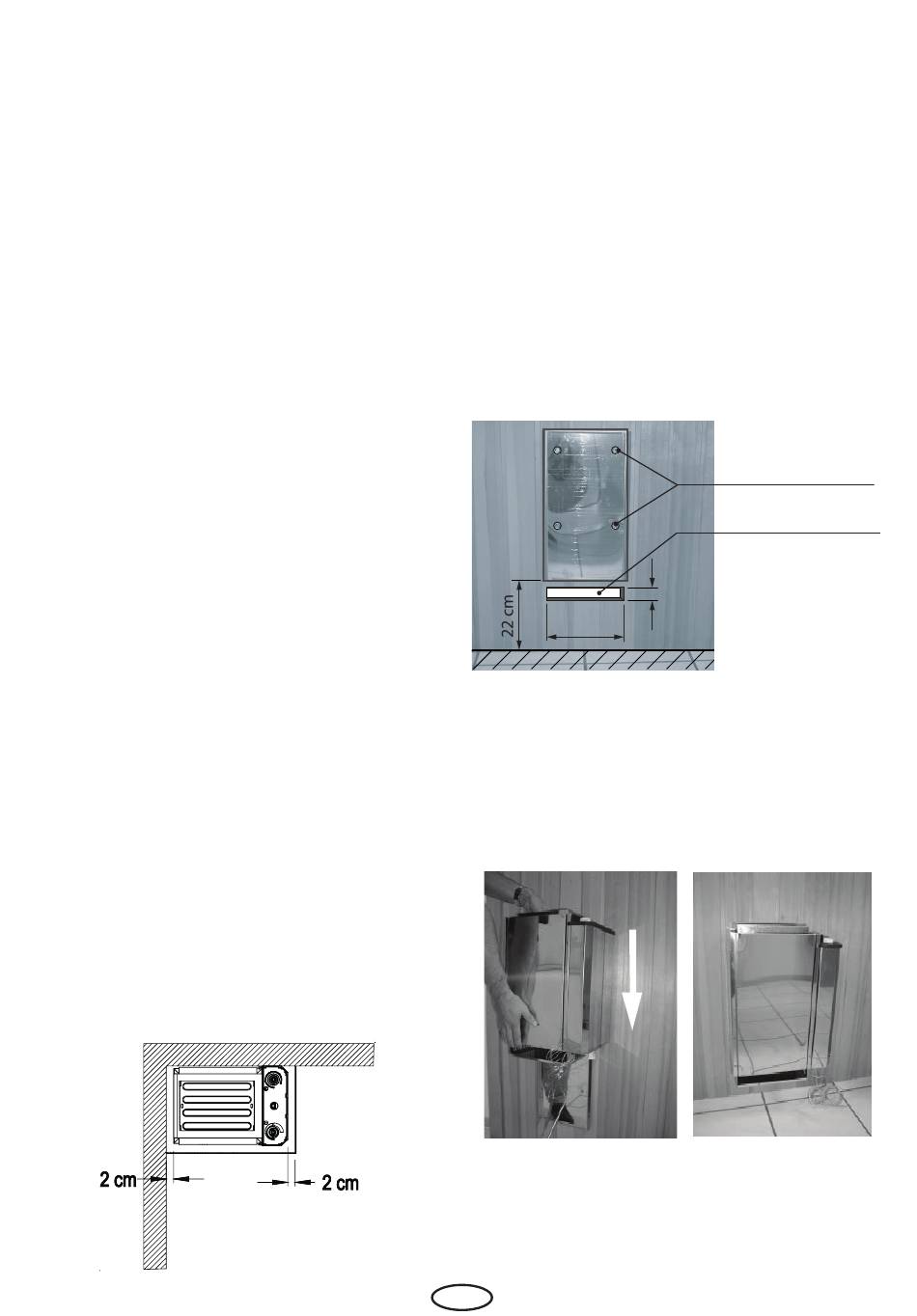

Abb. 1
D
Entnehmen Sie das Saunaheizgerät zunächst aus
der Verpackung und entfernen Sie die Schutz-
folie an den Edelstahl- und Außenmantelteilen.
Zur Montage wird das Rückwandteil nach unten
aus dem Gerät herausgezogen. Hierzu Gerät
kippen oder auf die Seite legen.
Montieren Sie nun das Rückwandteil mit den bei-
gefügten 4 Stück Spanplatten-Schrauben nach
den Maßangeban in Abb. 2 an der Kabinenwand.
Achtung! Die Nocken der Befestigungslöcher
dürfen nicht in eine Nut gesetzt werden, da
zwischen Rückwand des Ofens und Kabinen-
wand ein Abstand entsteht.
20 cm
Setzen Sie nun das Saunaheizgerät von oben in
die Rückwand ein. Beachten Sie dabei, dass die
Seitenteile mit den oben abgewinkelten Schen-
keln auf der Rückwand aufliegen (Abb. 3 und 4).
Abb. 3
Bohren Sie im Bereich der Lufteintrittsöffnung
ein ca. 12 mm großes Loch und führen Sie die
Anschlussleitung nach außen.
Löcher immer auf
Profilbrettmitte
Lufteintrittsöffnung
4 cm
Abb. 2
Abb. 4
