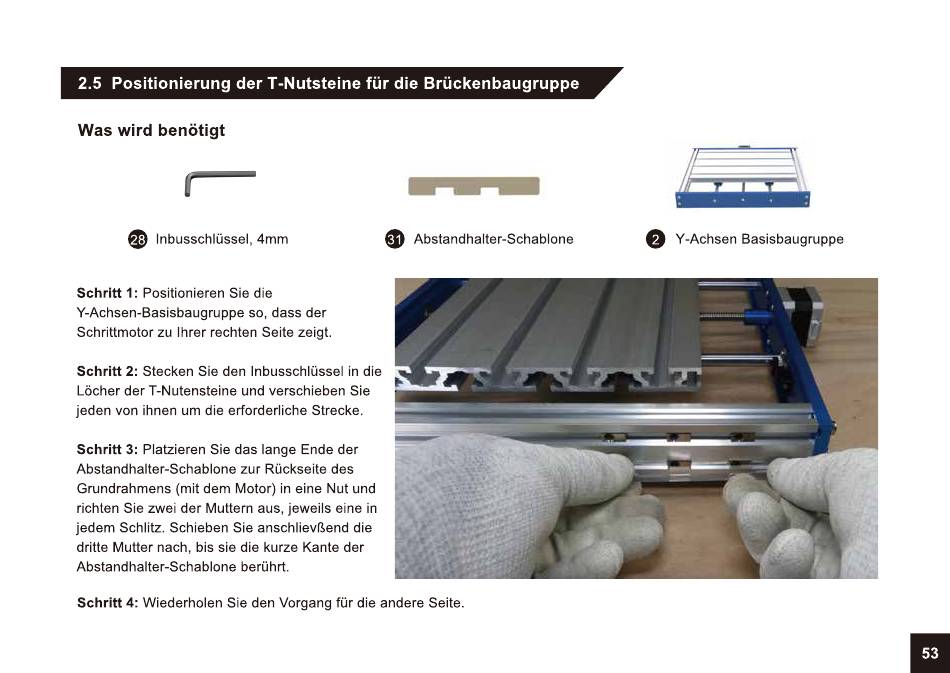

2.5 Positionierung der T-Nutsteine
Was Wird benötigt
Inbusschlüssel,
Schritt 1: Positionieren Sie die
Y-Achsen-Basisbaugruppe so, dass der
Schrittmotor zu Ihrer rechten Seite zeigt.
Schritt 2: Stecken Sie den Inbusschlüssel
Löcher der T-Nutensteine und
jeden von ihnen um die erforderliche
Schritt 3: Platzieren Sie das lange Ende der
Abstandhalter-Schablone zur
Grundrahmens (mit dem Motor) in eine Nut und
richten Sie zwei der Muttern aus, jeweils eine in
jedem Schlitz. Schieben Sie anschlievßend
dritte Mutter nach, bis sie die kurze
Abstandhalter-Schablone berührt.
Schritt 4: Wiederholen Sie den Vorgang für die andere Seite
für die Brückenbaugruppe
4mm Abstandhalter-Schablone
31
in die
verschieben Sie
Strecke.
Rückseite des
die
Kante der
Y-Achsen Basisbaugruppe
