Inhaltszusammenfassung für Genmitsu CNC 3018-PROVer
- Seite 1 Genmitsu Contents / Inhalt 5.5W Laser Fixed Focus Module Kit for Genmitsu CNC 3018-PROVer English 01 - 16 5.5W Lasermodul (mit fester Brennweite) für Genmitsu CNC 3018-PROVer 17 - 34 Deutsch V1.1 Mar.2022...
- Seite 2 Contents Welcome Safety Instructions 1 – What is in the box 2 – Description of the individual components 3 – Mounting the laser to a SainSmart 3018-PROVer 4 – Connecting to a SainSmart 3018-PROVer 5 – Installing LaserGRBL to use with 3018-PROVer 6 –...
- Seite 3 The current version of this user manual can be found at https://docs.sainsmart.com/ You can also get help and support in our Facebook group (SainSmart Genmitsu CNC Users Group, https://www.facebook.com/groups/SainSmart.GenmitsuCNC). In addition, as always, competent SainSmart support is available to you at the e-mail address...
- Seite 4 Safety Instructions Always exercise safety and caution when working with laser marking systems. Consider the listed recommendations to minimize risk. · You must be at least 13 years old to operate the laser engraver. · Direct exposure to the laser beam can cause severe burns and eye damage. Ensure that you are wearing proper laser safety goggles when working in the vicinity of the laser equipment.
- Seite 5 What is in the box Connecting Cable, 3-Wirex10cm Safety Goggles, Laser Head and Control Module adjustable (green) Connecting Cable, 2-Wirex10cm 2 x Hexagon socket screw 2 x T Nut, M3 x10mm Laser Alignment Spacer x 20mm M3 x 6mm Power Cord European Plug Adapter Power Supply, 12V DC / 5A...

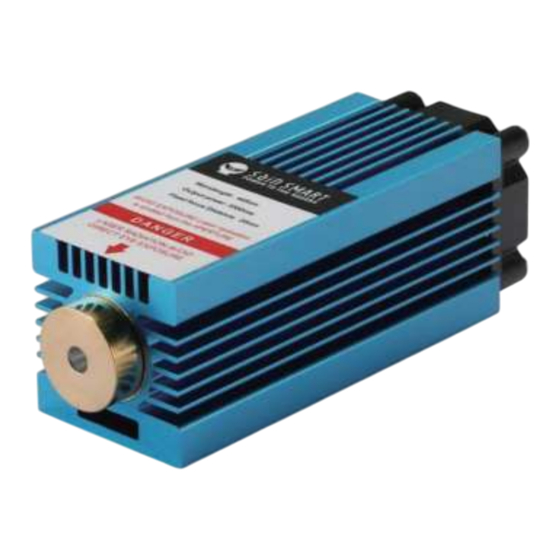

- Seite 6 Description of the individual components Laser Head A 5.5W blue diode laser with a wavelength of 445nm. In order to ensure sufficient cooling, the laser is mounted in a heat sink, which is additionally equipped with a powerful yet quiet cooling fan.
- Seite 7 Description of the individual components Laser Control Module The Laser Control Module matching the Laser Head contains the necessary control electronics for processing the PWM signal applied to the input. This results in the laser being supplied with the required voltage at the right time.
- Seite 8 Description of the individual components On the other side of the Laser Control Module there are a number if connectors and a press switch. • External 12V DC 5A power source. • Fire / PWM Button, when in this is pressed 12V DC power in the laser is permanently on at 100% power, when out the laser power is...
- Seite 9 Mounting the laser to a SainSmart 3018-PROVer First disconnect the spindle motor by removing the motor connection from the router Main board. Then remove the spindle motor from the motor mount. Do not operate your router with both, the laser and the spindle motor connected. Move the motor mount towards its lowest height using Jog controls.
- Seite 10 Connecting to a SainSmart 3018-PROVer Connecting the Laser Control Module to a SainSmart 3018-PROVer using the 2-pin cable for GND and PWM and the supplied external power supply for the Laser Control Module. As shown the Laser control module is mounted vertically with the power supply socket at the bottom.
- Seite 11 Installing LaserGRBL to use with 3018-PROVer LaserGRBL is a free program which works with Grbl based routers fitted with a Laser and Laser Engravers. It will be used here to assist with setting up the Laser, though it is capable of both sending GCode and converting images to GCode for Laser Engraving It can be downloaded from https://lasergrbl.com/download/ After installation and connecting to the router the screen should look like this:...
- Seite 12 Installing LaserGRBL to use with 3018-PROVer There are a couple of customizations to be made before proceeding. Enable Z axis Jog Select ‘Grbl” → ‘Settings” and click on the ‘Jog Control” Tab. Make sure the ‘Show Z up/down control” box is ticked and save.
- Seite 13 Installing LaserGRBL to use with 3018-PROVer Add Custom buttons FIX URL Download the file CustomButtons.gz from our SainSmart WIKI at the following URL: http://wiki.sainsmart.com/index.php/SainSmart_Blue_Laser_Kit. Right click on the text ‘Right click here to add custom buttons’ in the Buttons pane and select ‘Import Custom buttons’. In the Open Window select the downloaded file and click Open.
- Seite 14 Installing LaserGRBL to use with 3018-PROVer The LaserGRBL window should now look like this. The three added buttons are arranged from left to right and contain the following functions: Tun on laser at low power (S100), press again to turn off. Set for Laser mode ($32=1) Turn on the laser at low power (S100) for 2 seconds, then turn it...
- Seite 15 Use LaserGRBL to set the laser height To cut or engrave efficiently we want the laser beam to be tightly focused into the smallest possible point at the top of the stock. Although the focus point of the Laser is fixed the height of the laser above the stock needs to be set correctly.
- Seite 16 Use LaserGRBL to focus the laser of 3018-PROVer If desired test the focus of the laser by placing something which will not burn of a known thickness on top of stock underneath the laser. Now using the Z axis Jog controls jog up by the thickness of the item placed on the stock.
- Seite 17 Use the Laser on a Grbl based router When using a Laser in a Grbl based router such as the 3018-PROVer there is an important mode setting in Grbl to tell it that it is using a Laser rather than a rotating spindle. This is $32 – Laser Mode. When using a Laser set the value to 1, when you remove the Laser and replace it with the spindle, motor set it back to 0 by sending a $32=0 command from your spindle control software.
- Seite 18 Use with Non-SainSmart CNC machines Please refer to the manual of your CNC router for assembly instructions. Pay attention to the required cable lengths and the pin-out of the supply lines to the Laser Head and the Laser Control Module. Due to its various options (2-pin PWM, 3-pin PWM including power, separate DC power jack) this laser module kit is suitable not only for the SainSmart 3018-PROVer but also for a variety of other CNC routers.
- Seite 19 Inhaltsverzeichnis Vorwort Sicherheitshinweise 1 – Lieferumfang 2 – Beschreibung der einzelnen Komponenten 3 – Einbau des Lasers in eine SainSmart 3018-PROVer 4 – Anschluss an eine SainSmart 3018-PROVer 5 – Installation von LaserGRBL für eine 3018-PROVer 6 – Einstellen des Abstandes zum Laser 7 –...
- Seite 20 Fall die Anschlussbelegungen der benötigten Anschlüsse. Die aktuelle Version dieses Benutzerhandbuchs finden Sie unter https://docs.sainsmart.com/ In der Facebook-Gruppe erhalten Sie ebenfalls Hilfe und Unterstützung (SainSmart Genmitsu CNC Users Group, https://www.facebook.com/groups/SainSmart.GenmitsuCNC). Außerdem steht Ihnen wie immer unter der E-Mail-Adresse support@sainsmart.com der kompetente SainSmart-Support zur Verfügung.
- Seite 21 Sicherheitshinweise Gehen Sie bei der Arbeit mit einem Lasermarkierungssystemen stets umsichtig und vorsichtig vor. Beachten Sie die nachfolgenden Empfehlungen, um eventuelle Risiken zu minimieren. • Sie müssen mindestens 13 Jahre alt sein, um den Lasergravierer zu bedienen. • Direkter Kontakt mit dem Laserstrahl kann zu schweren Verbrennungen und Augenschäden führen. Stellen Sie sicher, dass Sie eine geeignete Laserschutzbrille tragen, wenn Sie in der Nähe des Lasergeräts arbeiten.
- Seite 22 Lieferumfang Anschlusskabel, 3-adrig x10cm Laserkopf und LaserSteuerbaugruppe Schutzbrille, verstellbar (Grün) Anschlusskabel, 2-adrig x10cm Abstandshalter für 2 x Innensechskant-Schraube 2 x Nutenstein, M3 x10mm Lasereinstellung x 20mm M3 x 6mm Netzkabel Europäischer Stecker Netzteil, 12V DC / 5A...
- Seite 23 Beschreibung der einzelnen Komponenten Laserkopf Es handelt sich um einen 5,5W Laser mit blauer Diode und einer Wellenlänge von 445nm. Um eine ausreichende Kühlung zu gewährleisten, ist der Laser in einem Kühlkörper montiert; welcher zusätzlich mit einem leistungsstarken; aber dennoch laufruhigen Kühlgebläse ausgestattet ist.
- Seite 24 Beschreibung der einzelnen Komponenten Laser Steuerbaugruppe Die zum Laserkopf passende Laser-Steuerbaugruppe enthält die erforderliche Steuerelektronik zur Verarbeitung des am Eingang anliegenden PWM-Signals. Dadurch wird der Laser zur richtigen Zeit mit der benötigten Spannung versorgt. Mit den mitgelieferten Nutsteinen nebst Schrauben kann die Laser-Steuerbaugruppe an den in der Regel bei Fräs-/Graviermaschinen verwendeten 2020er Aluminium-Profilen befestigt werden.
- Seite 25 Beschreibung der einzelnen Komponenten Auf der anderen Seite des Lasersteuerungsmoduls befinden sich eine Reihe von Anschlüssen und ein Druckschalter. • Externe 12V DC 5A Stromquelle. 12V Gleich- • Feuer-/PWM-Schalter; wenn dieser stromversorgung eingedrückt ist, so ist der Laser dauerhaft mit 100 % Leistung eingeschaltet, wenn er nicht gedrückt ist, wird die Laserleistung hingegen durch das PWM-Signal gesteuert.
- Seite 26 Einbau des Lasers in eine SainSmart 3018-PROVer Trennen Sie zunächst die elektrische Verbindung des Spindelmotors beidseitig von der SteuerBaugruppe der CNC Fräs-/Graviermaschine und entfernen Sie anschließend den Spindelmotor aus der Motorhalterung. Betreiben Sie die SainSmart 3018-PROver nicht, wenn sowohl der Laser als auch der Spindelmotor gleichzeitig angeschlossen sind! Bewegen Sie die Motorhalterung mithilfe der Jog-Steuerung in die niedrigste Höhe.
- Seite 27 Anschluss an eine SainSmart 3018-PROVer Montieren Sie das Laser Steuermodul auf der Rückseite der CNC-Fräs-/Graviermaschine auf dem Aluminiumprofil rechts neben der Grundplatine der Steuerbaugruppe mit den mitgelieferten M3- Nutensteinen und Schrauben. Stellen Sie sicher, dass die Kabel zum Laserkopf frei beweglich sind, damit sich der Laser in allen Achsen bis an die Grenzen seines Verfahrwegs bewegen kann.
- Seite 28 Installation von LaserGRBL für eine 3018-PROVer LaserGRBL ist ein kostenloses Programm, das mit Grbl-basierten Fräs-/Graviermaschinen arbeitet, die mit einem Laser und Lasergravurgeräten ausgestattet sind. Es wird hier verwendet, um bei der Einstellung des Laserfokus zu unterstützen, ist aber in der Lage, sowohl GCode zu senden als auch Bilder für die Lasergravur in GCode zu konvertieren.
- Seite 29 Installation von LaserGRBL für eine 3018-PROVer Bevor Sie nun fortfahren können, müssen zuvor noch einige Anpassungen an LaserGRBL vorgenommen werden. Aktivieren der Z-Achsen Jog-Funktion Wählen Sie „Grbl“ → „Einstellungen“ und klicken Sie auf die Registerkarte „Jog Control“. Vergewissern Sie sich, dass das Kontrollkästchen „Show Z up/down control“ angekreuzt ist, und „speichern“ Sie anschließend die Einstellungen.
- Seite 30 Installation von LaserGRBL für eine 3018-PROVer Benutzerdefinierte Schaltflächen hinzufügen Unter dem URL http://wiki.sainsmart.com/index.php/SainSmart_Blue_Laser_Kit. laden Sie sich zunächst aus unserem WIKI die Datei „CustomButtons.gz“ herunter. Klicken Sie anschließend mit der rechten Maustaste auf den Text „Right click here to add custom buttons“ in der Schaltflächenleiste von LaserGRBL und wählen Sie „Import custom buttons“.
- Seite 31 Installation von LaserGRBL für eine 3018-PROVer Das LaserGRBL-Fenster sollte nun wie folgt aussehen. Dabei sind die drei hinzugefügten Schaltflächen von links nach rechts angeordnet und beinhalten die folgenden Funktionen: Laser bei niedriger Leistung (S100) einschalten, zum Ausschalten erneut betätigen. Lasermodus einschalten ($32=1) Laser bei niedriger Leistung (S100) für 2 Sekunden einschalten, danach wieder ausschalten (nützlich bei der...
- Seite 32 Einstellen des Abstandes zum Laser Um effizient zu schneiden oder zu gravieren, muss der Laserstrahl so genau wie möglich auf einen möglichst kleinen Punkt fokussiert werden. Obwohl der Fokuspunkt des Lasers fixiert ist, muss der Abstand des Lasers über dem Material korrekt eingestellt werden. Vergessen Sie nicht, dabei die Schutzbrille zu tragen. •...
- Seite 33 Fokussierung des Lasers einer 3018-PROVer mit LaserGrbl Falls gewünscht, testen Sie den Fokus des Lasers, indem Sie etwas nicht brennbares Material mit bekannter Dicke auf das Material unter dem Laser legen. Verwenden Sie anschließend die JogSteuerung der Z-Achse, um die Dicke der auf das Werkstück gelegten Abdeckung mit der JogSteuerung auszugleichen. Mittels der importierten Schaltfläche (siehe links) schalten Sie nun den Laser mit niedriger Leistung ein.Mittels der importierten Schaltfläche (siehe links) schalten Sie nun den Laser mit niedriger Leistung ein.
- Seite 34 Verwendung des Lasers unter LaserGrbl Bei der Verwendung eines Lasers in einer Grbl-basierten Fräs-/Graviermaschine wie der SainSmart 3018-PROVer gibt es in Grbl eine wichtige Moduseinstellung um festzulegen, dass ein Laser statt einer rotierenden Spindel verwendet wird. Dies ist „$32“, der Lasermodus. Wenn Sie einen Laser verwenden, setzen Sie den Wert auf „1“.
- Seite 35 Verwendung mit Produkten von Fremdherstellern Die Montageanweisungen entnehmen Sie bitte dem Handbuch Ihrer Fräs-/Graviermaschine. Achten Sie auf die erforderlichen Kabellängen der Zuleitungen zum Laserkopf sowie der LaserSteuerbaugruppe. Aufgrund seiner verschiedenen Optionen (2-Pin-PWM mit separater Gleichspannungsversorgung, 3-Pin-PWM einschließlich Gleichspannungsversorgung) eignet sich dieses Lasermodul-Kit nicht nur für den SainSmart 3018-PROVer und den SainSmart 3018-MX3, sondern auch für eine Vielzahl anderer CNC-Fräs-/Graviermaschinen.
- Seite 36 Verwendung mit Produkten von Fremdherstellern Spannungsversorgung Der Laser benötigt eine 12V/3A Gleichspannungs-Stromversorgung. Wenn das Steuermodul Ihrer CNC-Fräs-/Graviermaschine diese zur Verfügung stellen kann, benötigen Sie das zum Lieferumfang gehörende, externe Netzteil, nicht. Verwenden Sie in diesem Fall die 3-polige Stiftleiste auf der Lasersteuerplatine, um sie mit dem PWM-Ausgang und dem +12V-Stromausgang der Steuerbaugruppe Ihrer CNC-Fräs-/Graviermaschine zu verbinden.
- Seite 37 Copyright © 2022 by SainSmart All rights reserved. This manual or any portion thereof may not be reproduced or used in any manner whatsoever without the written permission of the publisher, except for the use of brief quotations embodied in critical reviews and certain other noncommercial uses permitted by copyright law. For permission requests, write to the publisher.
- Seite 38 Genmitsu Desktop CNC & Laser www.sainsmart.com support@sainsmart.com Vastmind LLC, 5892 Losee Rd Ste. 132, N. Las Vegas, NV 89081...
