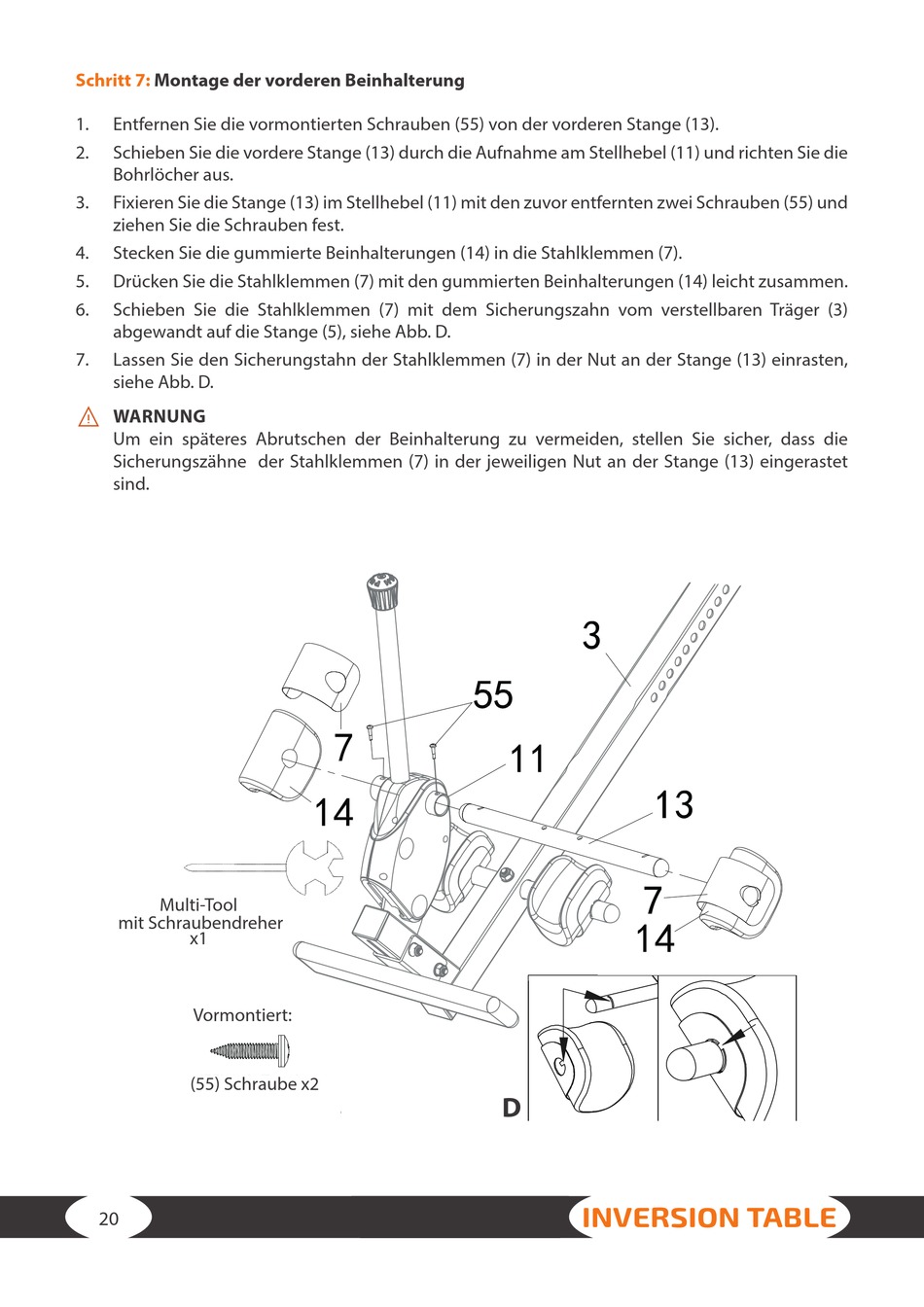

Schritt 7:
Montage der vorderen Beinhalterung
1.
Entfernen Sie die vormontierten Schrauben (55) von der vorderen Stange (13).
2.
Schieben Sie die vordere Stange (13) durch die Aufnahme am Stellhebel (11) und richten Sie die
Bohrlöcher aus.
3.
Fixieren Sie die Stange (13) im Stellhebel (11) mit den zuvor entfernten zwei Schrauben (55) und
ziehen Sie die Schrauben fest.
4.
Stecken Sie die gummierte Beinhalterungen (14) in die Stahlklemmen (7).
5.
Drücken Sie die Stahlklemmen (7) mit den gummierten Beinhalterungen (14) leicht zusammen.
6.
Schieben Sie die Stahlklemmen (7) mit dem Sicherungszahn vom verstellbaren Träger (3)
abgewandt auf die Stange (5), siehe Abb. D.
7.
Lassen Sie den Sicherungstahn der Stahlklemmen (7) in der Nut an der Stange (13) einrasten,
siehe Abb. D.
⚠
WARNUNG
Um ein späteres Abrutschen der Beinhalterung zu vermeiden, stellen Sie sicher, dass die
Sicherungszähne der Stahlklemmen (7) in der jeweiligen Nut an der Stange (13) eingerastet
sind.
Multi H
Hex Tool w
Multi-Tool
mit Schraubendreher
Phillips
s Screwdri
x1
1PC
Pre-Inst
talled Ha
Vormontiert:
(5
55) Self-Ta
(55) Schraube x2
Phi
llips Scre
20
with
iver
ardware:
apping
ew 2PCS
D
INVERSION TABLE
