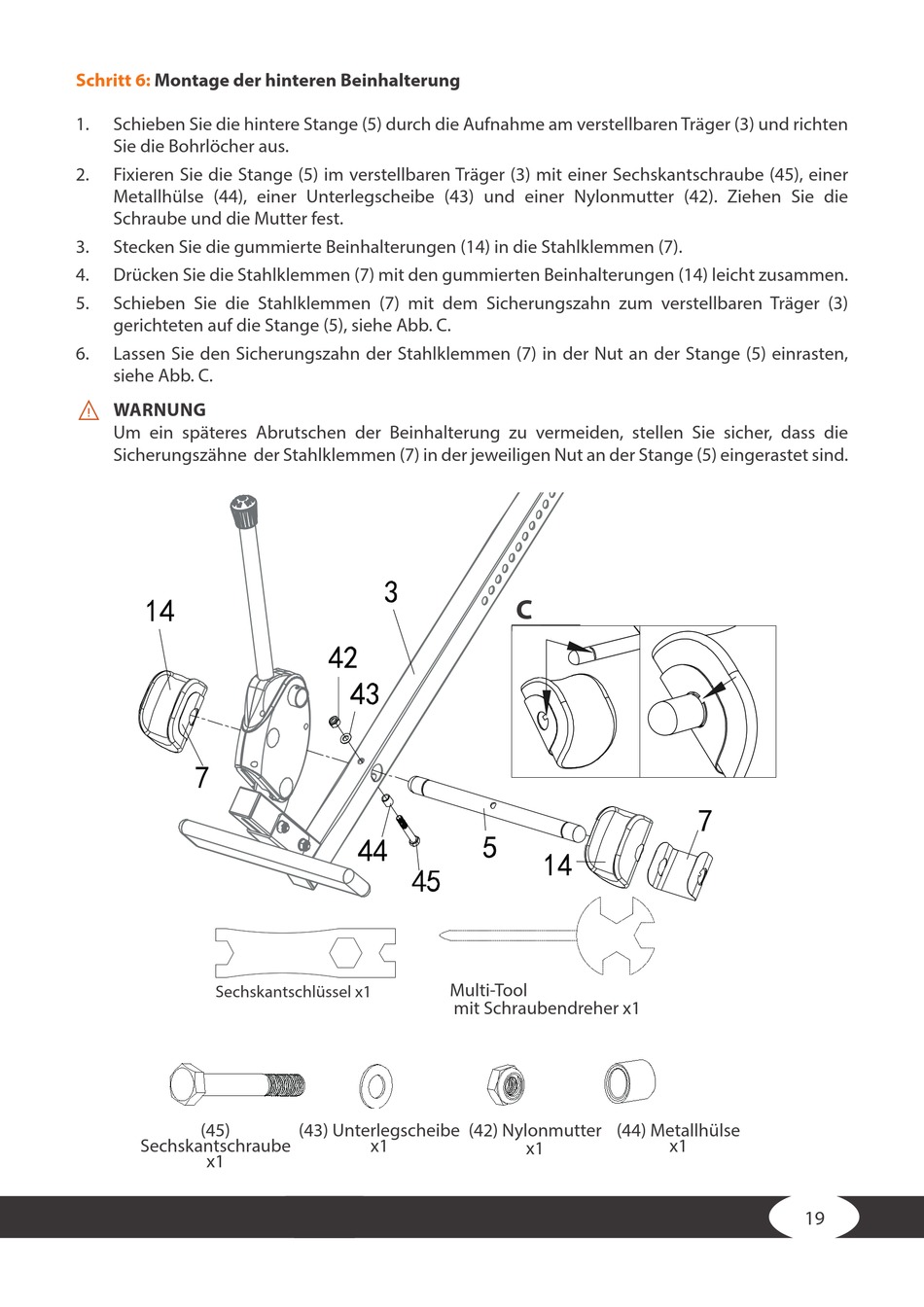

Schritt 6:
Montage der hinteren Beinhalterung
1.
Schieben Sie die hintere Stange (5) durch die Aufnahme am verstellbaren Träger (3) und richten
Sie die Bohrlöcher aus.
2.
Fixieren Sie die Stange (5) im verstellbaren Träger (3) mit einer Sechskantschraube (45), einer
Metallhülse (44), einer Unterlegscheibe (43) und einer Nylonmutter (42). Ziehen Sie die
Schraube und die Mutter fest.
3.
Stecken Sie die gummierte Beinhalterungen (14) in die Stahlklemmen (7).
4.
Drücken Sie die Stahlklemmen (7) mit den gummierten Beinhalterungen (14) leicht zusammen.
5.
Schieben Sie die Stahlklemmen (7) mit dem Sicherungszahn zum verstellbaren Träger (3)
gerichteten auf die Stange (5), siehe Abb. C.
6.
Lassen Sie den Sicherungszahn der Stahlklemmen (7) in der Nut an der Stange (5) einrasten,
siehe Abb. C.
⚠
WARNUNG
Um ein späteres Abrutschen der Beinhalterung zu vermeiden, stellen Sie sicher, dass die
Sicherungszähne der Stahlklemmen (7) in der jeweiligen Nut an der Stange (5) eingerastet sind.
Sechskantschlüssel x1
(45)
(45)
Hex Bolt
Sechskantschraube
1PC
x1
Hex W
Wrench 1P
PC
(43)
Flat Wash
her
(43) Unterlegscheibe
x1
1PC
C
Mu
ulti Hex To
ool with Ph
hillips
Multi-Tool
mit Schraubendreher x1
Screwd
driver 1PC
C
(42)
Nylon Nu
ut
(42) Nylonmutter
(44) M
Metal Bus
(44) Metallhülse
x1
1PC
shing
x1
1PC
19
