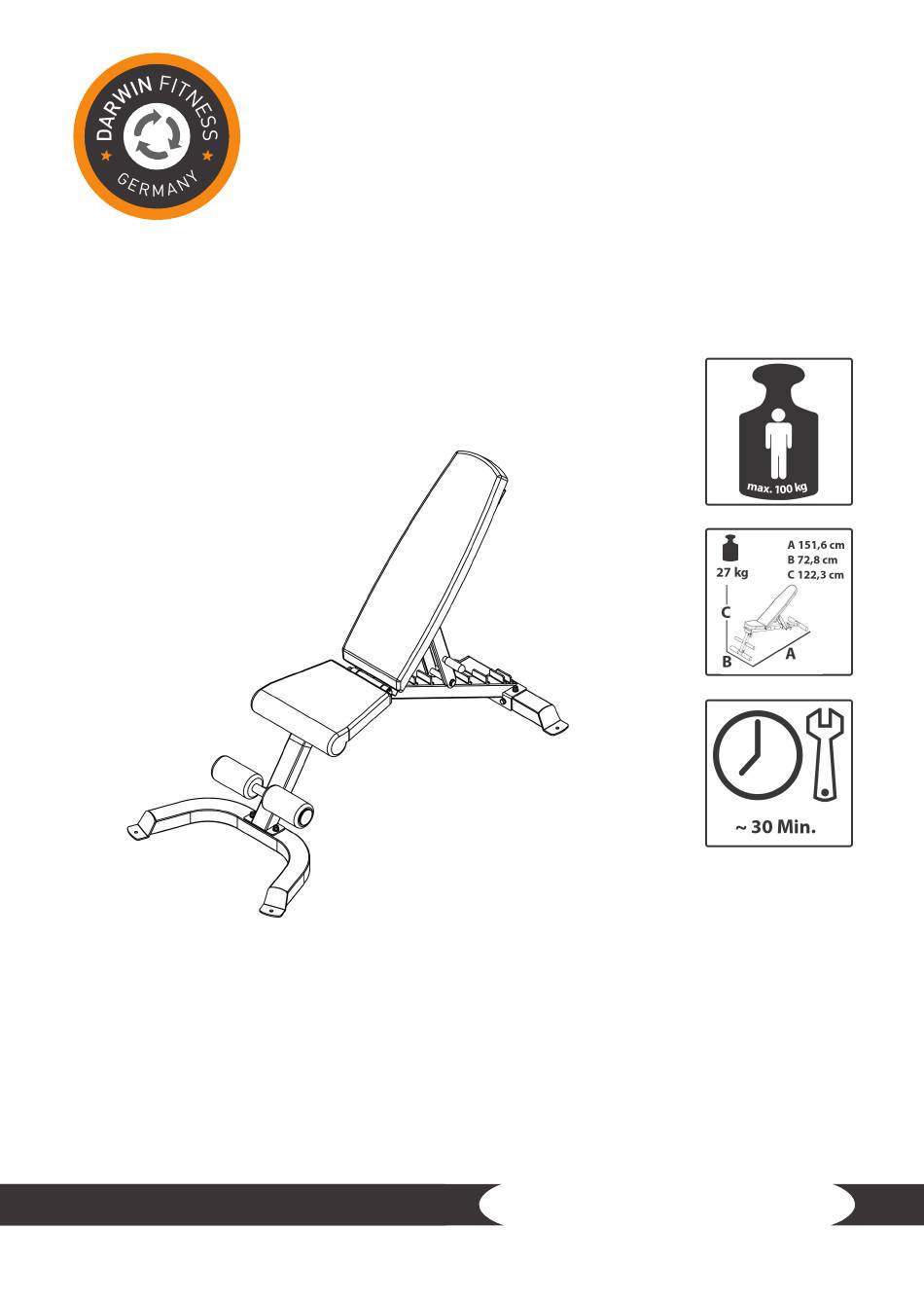

- Seite 1 Montage- und Bedienungsanleitung DF-FB7001.02 DF-BR DF-FB70 DARWIN Hantelbank FB70...
- Seite 2 Hantelbank FB70...
- Seite 3 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Qualitäts-Trainingsgerät der Marke DARWIN entschieden haben, der Marke, die Sportlerherzen höher schlagen lässt. DARWIN bietet eine breite Palette an (Heim-)Fitnessgeräten wie beispielsweise Ellipsentrainer, Ergometer, Laufbänder und Kraftstationen an.
-
Seite 4: Inhaltsverzeichnis
INHALTSVERZEICHNIS ALLGEMEINE INFORMATIONEN 1.1 Technische Daten 1.2 Persönliche Sicherheit 1.3 Aufstellort MONTAGEHINWEISE, WARTUNG UND PFLEGE 2.1 Allgemeine Hinweise 2.2 Störungen und Fehlerdiagnose 2.3 Wartungs- und Inspektionskalender MONTAGE 3.1 Montageanleitung GARANTIE INFORMATIONEN ENTSORGUNG ZUBEHÖRBESTELLUNG ERSATZTEILBESTELLUNG 7.1 Service-Hotline 7.2 Seriennummer und Modellbezeichnung 7.3 Teileliste 7.4 Explosionszeichnung Hantelbank FB70... -
Seite 5: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Technische Daten Artikelgewicht (brutto, inkl. Verpackung): Artikelgewicht (netto, ohne Verpackung): 27 kg Verpackungsmaße (L x B x H): ca. 124,5 cm x 47 cm x 21 cm Aufstellmaße (L x B x H): ca. 151,6 cm x 72,8 cm x 122,3 cm Maximales Benutzergewicht: 100 kg Persönliche Sicherheit Bevor Sie mit der Nutzung des Gerätes beginnen, sollten Sie durch Ihren Hausarzt klären, ob das... -
Seite 6: Aufstellort
Aufstellort Das Gerät kann nur in einem Gebäude, in ausreichend temperierten und trockenen Räumen (Umgebungstemperaturen zwischen 10°C und 35°C), genutzt werden. Die Nutzung im Freien oder Räumen mit hoher Luftfeuchtigkeit (über 70%) wie Schwimmbädern ist nicht zulässig. Lagern Sie das Gerät nur in Umgebungen mit einer Umgebungstemperatur zwischen 5°C und 45°C. -
Seite 7: Montagehinweise, Wartung Und Pflege
MONTAGEHINWEISE, WARTUNG UND PFLEGE Allgemeine Hinweise Bitte prüfen Sie, ob alle zum Gerät gehörenden Teile im Lieferumfang enthalten sind und ob Transportschäden vorliegen. Bei Beanstandungen ist unmittelbar der Hersteller zu kontaktieren. Einige zu verwendende Schrauben und Muttern können bereits vormontiert sein, um den Aufbau so einfach wie möglich zu gestalten. -
Seite 8: Störungen Und Fehlerdiagnose
Störungen und Fehlerdiagnose Das Gerät durchläuft in der Produktion regelmäßig Qualitätskontrollen. Dennoch können Störungen oder Fehlfunktionen am Gerät auftreten. Häufig sind Einzelteile für diese Störungen verantwortlich, ein Austausch ist meist ausreichend. Die häufigsten Fehler sind bei den Schraubverbindungen, deren Behebung entnehmen Sie bitte aus folgender Übersicht. Sollte das Gerät dennoch nicht ordnungsgemäß... -
Seite 9: Montage
MONTAGE Wir empfehlen Ihnen, die Schrauben zunächst nicht ganz festzuziehen, um den Aufbau des Trainingsgerätes zu erleichtern. Vergewissern Sie sich jedoch, dass Sie nach dem Aufbau alle Schrauben fest anziehen. Montageanleitung Schritt 1: Entfernen Sie die Verpackung und überprüfen Sie alle Teile auf Vollständigkeit und Beschädi- gungen. - Seite 10 Schritt 2: 1. Montieren Sie die zwei Rückenstützrahmen (5) an dem Hauptrahmen (1) mit insgesamt einer Schraube (19), zwei Unterlegscheiben (22), einer Achse (9) und einer Feststellmutter (24). 2. Montieren Sie die Einstellstange (4) an dem Rückenstützrahmen (5) mit einer Schraube (19), zwei Unterlegscheiben (22), einer Achse (7) und einer Feststellmutter (24).
-
Seite 11: Garantie Informationen
GARANTIE INFORMATIONEN Trainingsgeräte von DARWIN unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns ge- kauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung. -
Seite 12: Garantiebedingungen
Garantie-Service Während der Garantiezeit werden Geräte, die aufgrund von Material- oder Fabrikationsfehlern De- fekte aufweisen, nach unserer Wahl repariert oder ersetzt. Ausgetauschte Geräte oder Teile von Ge- räten gehen in unser Eigentum über. Die Garantieleistungen bewirken weder eine Verlängerung der Garantiezeit, noch setzen sie eine neue Garantie in Gang. -
Seite 13: Entsorgung
ENTSORGUNG Dieses Gerät darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsmüll entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Nähere Informationen erhalten Sie bei der zuständigen Entsorgungsstelle Ihrer Gemeindeverwaltung. Die Werkstoffe sind gemäß... -
Seite 14: Ersatzteilbestellung
9:00 - 18:00 10:00 - 17:00 Seriennummer und Modellbezeichnung Machen Sie die Seriennummer vor dem Aufbau Ihres Gerätes auf dem weißen Aufkleber ausfindig und tragen Sie sie in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: Modellbezeichnung: DARWIN Hantelbank DF-FB70 Hantelbank FB70... -
Seite 15: Teileliste
Teileliste Bezeichnung (ENG) Spezifikation Anz. Main Frame Front Base Horseshoe Base Adjustment Bar Back Bracket Foam Tube Φ25*1.2 Axle Φ16*1.5*120 Nylon Axle Φ20*93 Axle Φ16*1.5*170 Foam Φ23*Φ90*170 Handle Bar Φ19*75 Foam Plug Φ25 Square Plug 50*25 Square Neck Bolt M10*65 M10*65 Bolt M8*20 M8*20... -
Seite 16: Explosionszeichnung
Explosionszeichnung Hantelbank FB70... -
Seite 17: Haftungsausschluss
HAFTUNGSAUSSCHLUSS ©2015 Darwin Fitness ist eine eingetragene Marke der Firma Sport-Tiedje GmbH. Alle Rechte vorbehalten. Jegliche Verwendung dieser Marke ohne die ausdrückliche schriftliche Genehmigung von Sport-Tiedje ist untersagt. Produkt und Handbuch können geändert werden. Die technischen Daten können ohne Vorankündigung geändert werden. - Seite 18 Notizen Hantelbank FB70...
- Seite 20 DARWIN Hantelbank FB70...
