Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Elektrische Sicherheit Aufstellort MONTAGE Allgemeine Hinweise Lieferumfang Aufbau BEDIENUNGSANLEITUNG Konsolenanzeige Tastenfunktion Einschalten und Einstellung des Gerätes Programme 3.4.1 MANUAL - Manuelles Programm 3.4.2 PROGRAM - Voreingestellte Programme 3.4.3 USER PROGRAMM - Benutzerdefinierte Programm 3.4.4 H.R.C.
Seite 4
ERSATZTEILBESTELLUNG Seriennummer und Modellbezeichnung Teileliste Explosionszeichnung GARANTIE KONTAKT RB40...
Seite 5

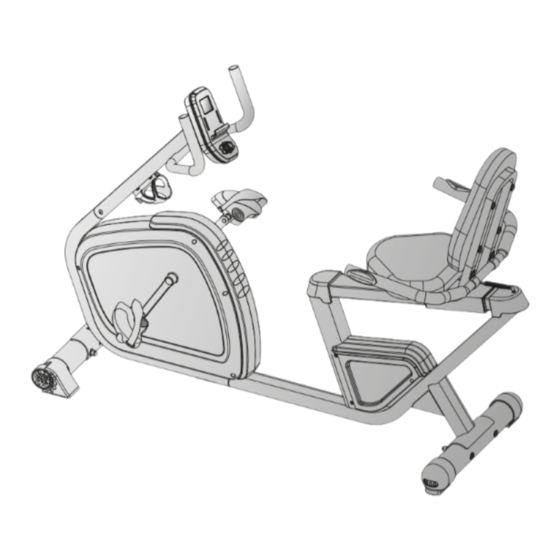

Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Qualitäts-Trainingsgerät der Marke Darwin® entschieden haben. Darwin bietet Sport- und Fitnessgeräte für den gehobenen Heimsport und die Ausstattung von Fitness-Studios und Geschäftskunden. Der Fokus liegt bei Darwin® Fitnessgeräten auf dem, worauf es beim Sport ankommt: maximale Performance! Daher werden die Geräte in enger Absprache mit Sportlern und Sportwissenschaftlern entwickelt.
Zu dieser Anleitung Bitte lesen Sie die gesamte Anleitung vor der Montage und der ersten Benutzung aufmerksam durch. Die Anleitung hilft Ihnen beim schnellen Aufbau und erläutert die sichere Handhabung. Tragen Sie dafür Sorge, dass alle mit dem Gerät trainierenden Personen (besonders Kinder und Personen mit körperlicher, sensorischer, geistiger oder motorischer Behinderung) unbedingt vorab über diese Anleitung und ihren Inhalt informiert werden.
ALLGEMEINE INFORMATIONEN Technische Daten LCD - Anzeige von Geschwindigkeit in km/h / Trittfrequenz (Umdrehungen pro Minute) Trainingszeit in min Trainingsstrecke in km Kalorienverbrauch in kcal Herzfrequenz (bei Verwendung der Handsensoren oder eines Brustgurtes) Watt / Widerstandsstufe Widerstandssystem: elektronisches Magnetbremssystem Widerstandslevel: Watt: 0 - 350 Watt (verstellbar in 5-Watt-Schritten) Schwungmasse:...
Persönliche Sicherheit GEFAHR ⚠ Bevor Sie mit der Nutzung des Gerätes beginnen, sollten Sie durch Ihren Hausarzt klären, ob das Training für Sie aus gesundheitlicher Sicht geeignet ist. Betroffen hiervon sind vor allem Personen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt sind, rauchen, überhöhte Cholersterinwerte aufweisen, übergewichtig sind und/oder im letzten Jahr nicht regelmäßig Sport getrieben haben.
Elektrische Sicherheit GEFAHR ⚠ Um die Gefahr eines Stromschlags zu verringern, ziehen Sie nach Beendigung des Trainings, vor Aufbau oder Abbau des Gerätes sowie vor der Wartung bzw. Reinigung den Stecker des Gerätes aus der Steckdose. Ziehen Sie dabei nicht am Kabel. ⚠...
MONTAGE Allgemeine Hinweise ⚠ GEFAHR Lassen Sie kein Werkzeug, Verpackungsmaterial wie Folien oder Kleinteile herumliegen, da ansonsten für Kinder Erstickungsgefahr besteht. Halten Sie Kinder während der Montage vom Gerät fern. ⚠ WARNUNG Beachten Sie die am Gerät angebrachten Hinweise, um Verletzungsgefahren zu reduzieren. ⚠...
Lieferumfang Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. VORSICHT ⚠ Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen werden.
Aufbau Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch. HINWEIS Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Anschließend ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden.
Seite 13
Schritt 2: Aufbau des Sitzes und der Gleitschiene Montieren Sie das Sitzpolster (18) am Sitzrahmen (7) mit vier Unterlegscheiben (66) und vier Schrauben (15). Ziehen Sie die Schrauben mit dem Werkzeug fest an. Montieren Sie den Sitzrahmen (7) an der Gleitschiene (60) indem Sie den Drehknopf am Sitzrahmen herausziehen und in eines der Löcher der Gleitschiene (60) einrasten lassen.
Seite 14
Schritt 3: Montage des Sitzes und der Abdeckungen Montieren Sie die Gleitschiene (60) am Hauptrahmen (1) mit zwei Unterlegscheiben (66) und zwei Schrauben (55) (Abb. A) und zwei Schrauben (56), zwei Unterlegscheiben (66), zwei Federscheiben (11) und zwei Hutmuttern (12) (Abb. B). Ziehen Sie die Schrauben mit dem Werkzeug fest an.
Seite 15
Schritt 4: Montage des Konsolenmastes und der Rückenlehne Verbinden Sie die das Kabel (41) des Konsolenmastes (10) und das Kabel (88) des Hauptrahmens (1) miteinander. Verbinden Sie die das Kabel (46) des Konsolenmastes (10) und das Kabel (47) des Hauptrahmens (1) miteinander. ࣑...
Seite 16
Schritt 5: Montage der Pedale und der Handpulssensoren Montieren Sie das linke und rechte Pedal (20L & 20R) an den Pedalarmen (39L & 39R). Montieren Sie die Flaschenhalterung (3) an dem Konsolenmast (10) mit zwei Schrauben (4). Montieren Sie die Handpulssensoren (5) am Lehnenrahmen (86) mit vier Unterlegscheiben (66) und vier Federscheiben (11) und vier Schrauben (13).
Seite 17
Schritt 6: Anbringen der Konsole und Anschließen des Gerätes an das Stromnetz Verbinden Sie die Kabel (41 & 46) des Konsolenmastes (10) mit den Kabeln der Konsole (8). Setzen Sie die Konsole (8) auf den Konsolenmast (10) und montieren Sie sie mit vier Schrauben (87).
BEDIENUNGSANLEITUNG HINWEIS Machen Sie sich vor Trainingsbeginn mit allen Funktionen und Einstellmöglichkeiten des Gerätes vertraut. Lassen Sie sich die ordnungsgemäße Verwendung dieses Produktes von einem Fachmann erläutern. Konsolenanzeige Time (Zeit) 0:00–99:00 Minuten Speed (Geschwindigkeit) 0.0–99.9 km/h RPM (Trittfrequenz; 15–999 RPM Umdrehungen pro Minute) Distance (Strecke) 0.0–99.9 km...
Tastenfunktion START Training starten und anhalten STOP RECOVERY Herzfrequenzerholungsstatus prüfen Trainingsmodus auswählen ENCODER (+/-) Funktionswert erhöhen Funktionswert senken Stopp-Modus Taste drücken, Hauptmenü RESET zurückzukehren MODE Eingabe bestätigen Einschalten und Einstellung des Gerätes Schließen Sie das Gerät an den Strom an Das LCD Display zeigt alle Segmente mit einem langen Piep-Ton an.
Programme Es stehen Ihnen eine Vielzahl an Programmen zur Verfügung. Hierzu zählen: Manual (manuellesProgramm): Program (voreingestellte Trainingsprogramme): User Program (benutzerdefinierte Trainingsprogramme): H.R.C. (herzfrequenzgesteuerte Trainingsprogamme): Watt (wattgesteuertes Trainingsprogramm): Recovery (Fitnesstest) Body Fat (Körperfett-Test) RB40...
3.4.1 MANUAL - Manuelles Programm Wählen Sie die Zielprogramme (MANUAL) mit dem Encoder aus und bestätigen Sie Ihre Auswahl mit der MODE-Taste. Geben Sie mit dem Encoder die Belastungsstufe ein und bestätigen Sie Ihre Eingabe mit der MODE- Taste. Stellen Sie die Werte für Zeit (TIME), Strecke (DISTANCE), Kalorien (CALORIES) und/oder Herzfrequenz (PULSE) mit dem Encoder ein und bestätigen Sie Ihre Eingabe/n mit der MODE-Taste.
3.4.3 USER PROGRAMM - Benutzerdefinierte Programm HINWEIS Für jedes Nutzerprofil können Sie ein benutzerdefiniertes Programm festlegen. Wählen Sie das benutzerdefinierte Programm (USER PROGRAMM) mit dem Encoder aus und bestätigen Sie Ihre Auswahl mit der MODE-Taste. Legen Sie für jedes Segment eine Belastungsstufe mit dem Encoder fest und bestätigen Sie jede Eingabe mit der Mode-Taste.
3.4.5 WATT - Wattgesteuertes Programm Wählen Sie das Wattprogramm (WATT) mit dem Encoder aus und bestätigen Sie Ihre Auswahl mit der MODE-Taste. Legen Sie einen Wattwert mit dem Encoder fest und bestätigen Sie Ihre Eingabe mit der MODE-Taste. Legen Sie die Zeit (TIME) mit dem Encoder fest und bestätigen Sie Ihre Eingabe mit der MODE-Taste. Drücken Sie die START-Taste, um das Training zu beginnen.
LAGERUNG UND TRANSPORT Allgemeine Hinweise ࣑ ACHTUNG Stellen Sie sicher, dass das Gerät im ausgewählten Lagerort vor Nässe, Staub und Schmutz geschützt ist. Der Lagerort sollte trocken und gut belüftet sein und eine konstante Umgebungstemperatur zwischen 5°C und 45°C aufweisen. WARNUNG ⚠...
FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise ⚠ WARNUNG Nehmen Sie keine unsachgemäßen Veränderungen am Gerät vor. VORSICHT ⚠ Beschädigte oder abgenutzte Bauteile können Ihre Sicherheit und die Lebensdauer des Geräts beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus. Wenden Sie sich in einem solchen Fall an den Vertragspartner. Bis zur Instandsetzung darf das Gerät nicht weiter benutzt werden.
Wartungs- und Inspektionskalender Um Beschädigungen durch Körperschweiß zu vermeiden, muss das Gerät nach jeder Trainingseinheit mit einem feuchten Handtuch (keine Lösungsmittel!) gereinigt werden. Folgende Routinearbeiten sind in den angegebenen Zeitabständen durchzuführen: Teil Wöchentlich Monatlich Vierteljährlich Halbjährlich Jährlich Display Konsole Kunststoffabdeckungen Schrauben &...
ZUBEHÖR-EMPFEHLUNG Um Ihr Trainingserlebnis noch angenehmer, effektiver und schöner zu gestalten, empfehlen wir Ihnen, Ihr Fitnessgerät um passendes Zubehör zu ergänzen. Das kann zum Beispiel eine Bodenmatte sein, die Ihr Fitnessgerät sicherer stehen lässt und auch den Boden vor herabfallendem Schweiß schützt, das können aber auch zusätzliche Handläufe bei einigen Laufbändern sein oder Silikonspray, um bewegliche Teile gut in Schuss zu halten.
ERSATZTEILBESTELLUNG Seriennummer und Modellbezeichnung Um Ihnen den bestmöglichen Service bieten zu können, halten Sie bitte Modellbezeichnung, Artikel-Nummer, Seriennummer, Explosionszeichnung und Teileliste bereit. Die entsprechenden Kontaktmöglichkeiten finden Sie in Kapitel 10 dieser Bedienungsanleitung. HINWEIS Die Seriennummer Ihres Geräts ist einmalig. Sie befindet sich auf einem weißen Aufkleber.
Teileliste Bezeichnung (ENG) Spezifikation Anz. Main frame Front stabilizer D76x1.5Tx480L Bottle holder 120*87*3T Bolt M5*0.8*15L Handlebar set Rear stabilizer D76x1.5Tx480L Seat post Computer SM-1730-31 Left rolling foot cap D76*120L Right rolling foot cap D76*120L Handlebar post tube Spring washer D15.4xD8.2x2T Cup nut M8x1.25x15L Bolt...
Seite 30
Power cord 400L Sensor cable 400L Waved washer D22*D17*0.3T C-ring S-17(1T) Belt 410 J5 (1041 J5) Belt wheel D260*19 Round magnet Left crank 6 1/2"x9/16"-20UNF Right crank 6 1/2"x9/16"-20UNF Ball knob D50xM16x32xD8 Upper computer cable 700L Motor Adjustable foot cap D76*86 Buffer D20*10L*M8*1.25...
GARANTIE Trainingsgeräte von Darwin® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung. Fehlerbeschreibungen Ihr Trainingsgerät wurde so entwickelt, dass es dauerhaft ein hochwertiges Training ermöglicht.
Seite 34
Garantie-Service Während der Garantiezeit werden Geräte, die aufgrund von Material- oder Fabrikationsfehlern Defekte aufweisen, nach unserer Wahl repariert oder ersetzt. Ausgetauschte Geräte oder Teile von Geräten gehen in unser Eigentum über. Die Garantieleistungen bewirken weder eine Verlängerung der Garantiezeit, noch setzen sie eine neue Garantie in Gang. Garantiebedingungen Zur Geltendmachung der Garantie sind folgende Schritte erforderlich: Setzen Sie sich bitte per E-Mail oder Telefon mit dem Kundendienst in Verbindung.
KONTAKT TECHNIK TECHNIK & SERVICE TECHNIK & SERVICE +49 4621 4210-900 80 90 16 50 +33 (0) 172 770033 +49 4621 4210-945 +49 4621 4210-933 +49 4621 4210-698 info@fitshop.dk service-france@fitshop.fr technik@sport-tiedje.de Mo - Fr 08:00 18:00...
