Siko MA501 Zusatz Zur Originalmontageanleitung Seite 7

MA501-SW02
Parameterbeschreibung
Anzeige
"Auswahl"
FUNCTION
INPOSITION Definiert den Regelbereich (= Bereich wie lange der aus-
RANGE
LOOP
SCOPE
BATTERY
MA501-SW02 · Datum 31.03.2017 · Art. Nr. 84935 · Änd. Stand 263/16
Bezeichnung / Beschreibung
Auswahl der Messart: linear oder rotativ.
LINEAR: Bei dieser Einstellung kann von beiden Seiten
der Sollwert angefahren werden. D. h., wenn der RANGE-
Wert überfahren worden ist, kann sofort in die entgegen
gesetzte Richtung verfahren werden.

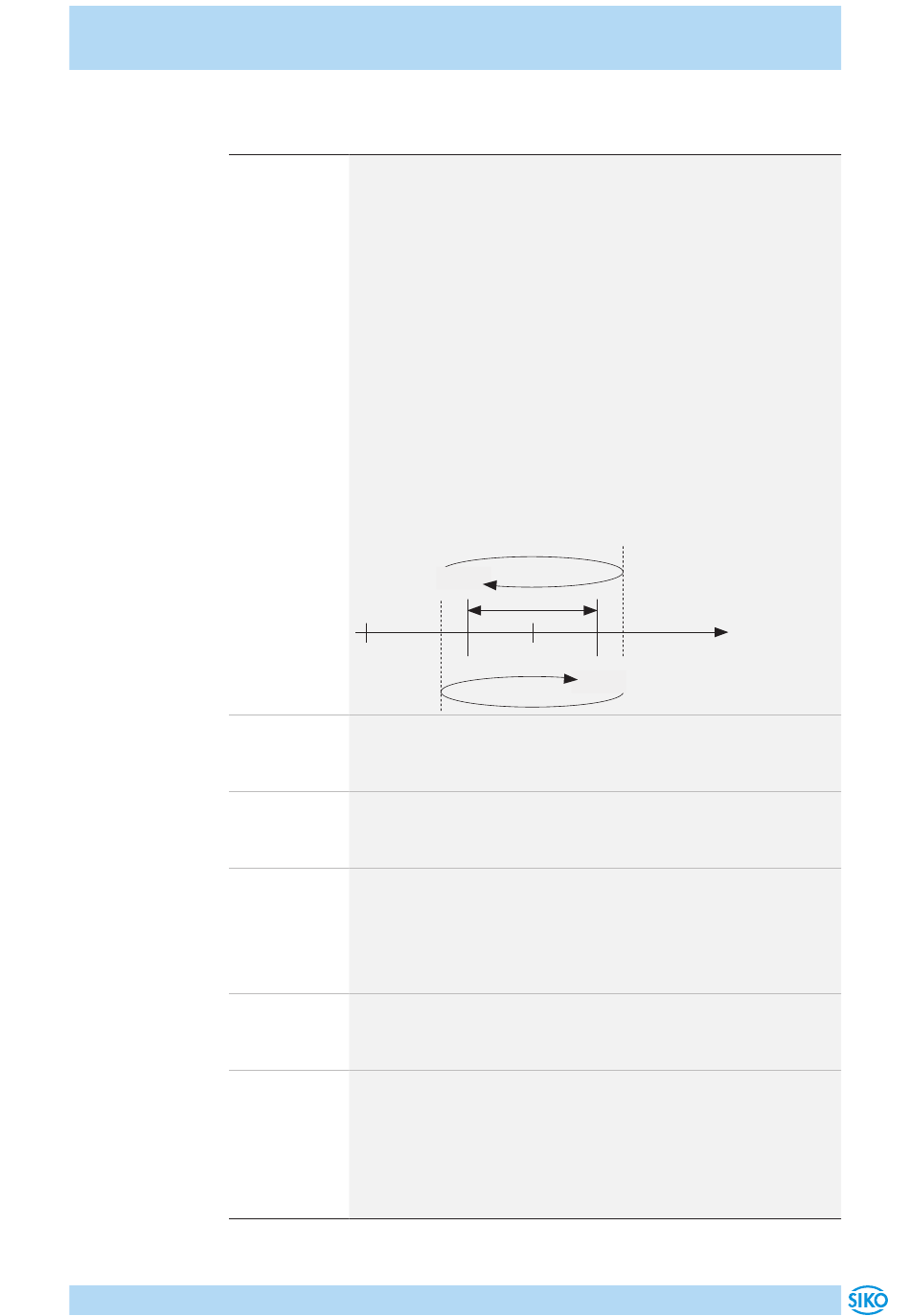

ROTATIVE: Diese Funktion ist für rotative Messanord-
nungen (mit Verwendung eines Magnetringes MR500)
gedacht, bei der eine Schleifenfahrt durchgeführt werden
muss, um ein Spindelspiel zu kompensieren. Die Funktion
definiert die Richtung aus der der Zielwert angefahren,
und um wieviel er überfahren werden muss, sollte dieser
über den Gültigkeitsbereich hinausgefahren sein. Um eine
Kompensation des Spindelspiels zu erreichen, muss der
Sollwert immer von der gleichen Seite angefahren wer-
den (= Schleifenfahrt). Die Richtung und der Betrag wird
durch den Parameter 'LOOP' definiert.
+ 1
RANGE
Sollwert
0
- 1
gefüllte Balken angezeigt wird)
Wertebereich: 0.01 mm ... 99.99 mm
Definiert den Bereich der Zielnähe (= Anzeige der Rich-
tungspfeile und des Balkens)
Wertebereich: 0.01 mm ... 99.99 mm
Definiert die über-Schleifenfahrt (= Wert der überfahren
werden muss, um das Spiel der Spindel auszugleichen)
-: von unten anfahren
+: von oben anfahren
Wertebereich: 0.01 mm ... 99.99 mm
Anzeige des Schleifenfahrt-Orientierungszeichen (Pfeil-
anzeige und Balkenanzeige)
Wertebereich: ON, OFF
Batterieüberwachung: Meldung der Messanzeige, ob eine
Backup-Batterie angeschlossen ist. Bei jeder Abfrage des
Masters wird der Batteriestatus im Protokoll übertragen.
Batteriesymbol wird angezeigt, wenn Batterie gewechselt
werden muss.
Wertebereich: ON, OFF
Deutsch 7
