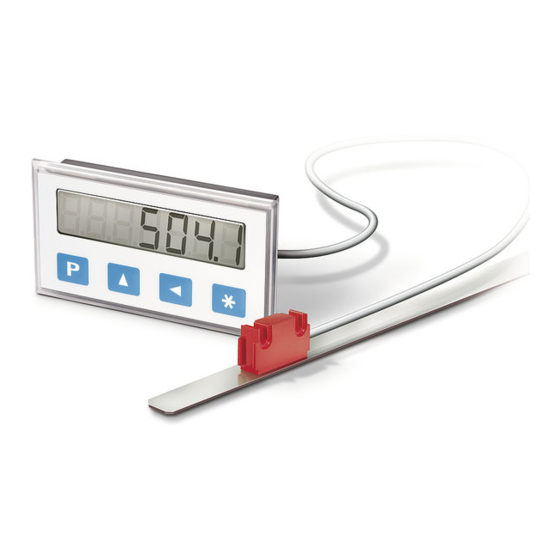

Siko MA504/1 Zusatz Zur Originalmontageanleitung
Software s
Vorschau ausblenden
Andere Handbücher für MA504/1:
- Originalmontageanleitung (20 Seiten) ,
- Beiblatt (9 Seiten) ,
- Benutzerinformation (4 Seiten)
Verwandte Anleitungen für Siko MA504/1
Inhaltszusammenfassung für Siko MA504/1
- Seite 1 MA504/1 Software S Standard Deutsch Zusatz zur Originalmontageanleitung Seite 2 Standard English Additional to the Original Installation Instructions page 11 242/15...
- Seite 2 2 Sicherheitshinweise 3 Tastenfunktionen 4 Programmiermodus 5 Parameterbeschreibung 6 Eingabemodus 6.1 Rücksetzfunktion (Referenzieren) 6.2 Kettenmaßfunktion 6.3 Referenzwert bzw. Offsetänderung 7 Sensorabgleich MS500H 8 Fehlerbehandlung 9 Anwendungsbeispiele 10 Anhang: Parameterliste MA504/1-S · Datum 10.05.2016 · Art. Nr. 85794 · Änd. Stand 242/15...
- Seite 3 ändern oder kontrollieren. Die von Ihnen gewählten Werte werden nicht flüchtig gespeichert. Bezeichnung, Funktion und wählbare Werte finden Sie in der Tabelle in Kapitel 5. Eintritt in den Programmiermodus Betätigen der Taste für min. 4 s. MA504/1-S · Datum 10.05.2016 · Art. Nr. 85794 · Änd. Stand 242/15...
- Seite 4 Nachkommastelle (nur möglich wenn Auflösung = FrEI): Festlegung des Dezimalpunktes zur Anpassung an die Auf- lösung. Referenzwert: Absoluter Bezugspunkt (Referenzpunkt) des Messsystems. Der Wert wird gesetzt, wenn gemäß Kapitel referenziert wird. MA504/1-S · Datum 10.05.2016 · Art. Nr. 85794 · Änd. Stand 242/15...
- Seite 5 Funktion wirksam F_oFS Freigabe Offsetkorrektur: Eingabe-/Änderungsmöglichkeit des Offsetwertes. "AUS" Funktion unwirksam "EIn" Funktion wirksam Sprache: Bestimmt die Sprache, in der die Menüpunkte in der Anzeige erscheinen. "d" Deutsch MA504/1-S · Datum 10.05.2016 · Art. Nr. 85794 · Änd. Stand 242/15...
- Seite 6 . Das Absolutmaß wird wieder angezeigt. • Während des Kettenmaßbetriebs kann die Anzeige durch Betätigung - Taste ebenfalls auf Null gesetzt werden. Das Absolutmaß im Hintergrund wird dadurch nicht verändert. MA504/1-S · Datum 10.05.2016 · Art. Nr. 85794 · Änd. Stand 242/15...
- Seite 7 Die Anzeige kann Fehlerzustände erkennen und sie im Anzeigefeld kennt- lich machen: Meldung Beschreibung Abhilfe FULL Anzeigenüberlauf Parameter kontrollieren und ggf. anpassen; Anzeige referenzieren. Anzeige blinkt Referenzierung fehlt. Anzeige referenzieren. MA504/1-S · Datum 10.05.2016 · Art. Nr. 85794 · Änd. Stand 242/15...
- Seite 8 Wert Auflösung AuFL Nachkommastelle Referenzwert 00000.0 Offset 00000.0 Zählrichtung ZAEhL Abschaltart Auto Verzögerung Rücksetzfunktion 4_Abs Freigabe Rücksetzfunktion F_Abs Freigabe Kettenmaßfunktion F_rEL Freigabe Referenzwertänderung F_rEF Freigabe Offsetkorrektur F_oFS Sprache MA504/1-S · Datum 10.05.2016 · Art. Nr. 85794 · Änd. Stand 242/15...
- Seite 9 AuFL FrEI Rechenfaktor 0.03820 Nachkommastelle Referenzwert 00000.0 Offset 00000.0 Zählrichtung ZAEhL Abschaltart Auto Abschaltzeit PEriod Verzögerung Rücksetzfunktion 4_Abs Freigabe Rücksetzfunktion F_Abs Freigabe Kettenmaßfunktion F_rEL Freigabe Referenzwertänderung F_rEF Sprache MA504/1-S · Datum 10.05.2016 · Art. Nr. 85794 · Änd. Stand 242/15...
- Seite 10 Verzögerung Rücksetzfunktion: EIn, AUS F_AbS Freigabe Resetfunktion: EIn, AUS F_rEL Freigabe Kettenmaßfunktion: EIn, AUS F_rEF Freigabe Ref.-wertänderung: EIn, AUS F_oFS Freigabe Offsetwertänderung: EIn, AUS Sprache: d, E AdcoFS Sensorabgleich MA504/1-S · Datum 10.05.2016 · Art. Nr. 85794 · Änd. Stand 242/15...
- Seite 11 6.1 Reset function via keyboard 6.2 Incremental measurement 6.3 Reference and/or offset value modification 7 Sensor alignment MS500H 8 Trouble shooting 9 Application Examples 10 Appendix: Parameter list MA504/1-S · Date 10.05.2016 · Art. No. 85794 · Mod. status 242/15...
- Seite 12 For designation, function and select- able values refer to the table in chapter 5. To enter into programming mode Press key for at least 4 s. MA504/1-S · Date 10.05.2016 · Art. No. 85794 · Mod. status 242/15...
- Seite 13 Reference value: Absolute reference point of the measuring system. This value is set by referencing the system accord- ing to chapter 6. MA504/1-S · Date 10.05.2016 · Art. No. 85794 · Mod. status 242/15...
- Seite 14 Offset value function on Language: to choose the language in which the menu items are to be displayed. "d" German "E" English AdcoFS Start sensor alignment Press key for starting MA504/1-S · Date 10.05.2016 · Art. No. 85794 · Mod. status 242/15...
- Seite 15 Switch on offset value change enable by simultaneously pressing the keys The display then shows the reference/offset value, which can be changed via the two arrow keys. MA504/1-S · Date 10.05.2016 · Art. No. 85794 · Mod. status 242/15...
- Seite 16 3. Quit programming mode. 4. Quit incremental measurement function as descriped in chapter 6.2. 5. Enter programming mode again. 6. Program parameter 'F_rEL' to "oFF". 7. Quit programming mode. MA504/1-S · Date 10.05.2016 · Art. No. 85794 · Mod. status 242/15...
- Seite 17 Resolution FrEE Calculation factor 0.03820 Decimal point Reference value 00000.0 Offset 00000.0 Counting direction Switch-off method Auto Switch-off time PEriod Delayed reset function 4_Abs Reset function enable F_Abs MA504/1-S · Date 10.05.2016 · Art. No. 85794 · Mod. status 242/15...
- Seite 18 Reset function enable: on, oFF F_rEL Increm. meas. function enable: on, oFF F_rEF Reference value change enable: on, oFF F_oFS Offset correction enable: on, oFF Language: d, E AdcoFS Sensor alignment MA504/1-S · Date 10.05.2016 · Art. No. 85794 · Mod. status 242/15...
- Seite 19 MA504/1-S...
- Seite 20 SIKO GmbH Weihermattenweg 2 79256 Buchenbach Telefon/Phone + 49 7661 394-0 Telefax/Fax + 49 7661 394-388 E-Mail info@siko.de Internet www.siko-global.com Service support@siko.de...
