Anwendungsbeispiele
Telegrammbeispiel
Positionswert des Geräts mit Adresse 7 soll ausgegeben werden.
Master sendet (hex): 87 16 91
Kurztelegramm an Adresse 7 (87h); Positionswert auslesen (16h); Prüf-
byte (91h)
MA501 antwortet (hex): 07 16 03 02 00 10
Langtelegramm von Adresse 7 (07h); Positionswert auslesen (16h); Wert
203h = 515 dez (03 02 00h); Prüfbyte (10h).
10 Anwendungsbeispiele
10.1 Schleifenfahrt mit Einstellung "ROTATIVE"
Voraussetzung: Parameter 'FUNCTION' auf 'ROTATIVE' eingestellt.
Bsp. Einstellungen:
Sollwertanzeige
Sollwert
FACTOR
RESOLUTION
DIR
FUNCTION
INPOSITION
RANGE
LOOP
SCOPE
BATTERY
MA501-SW02 · Datum 31.03.2017 · Art. Nr. 84935 · Änd. Stand 263/16
: 20.0 mm
: 001.0000
: 0.1 MM
: DOWN
: ROTATIVE
: 00.20
: 00.60
: +01.00
: ON
: OFF

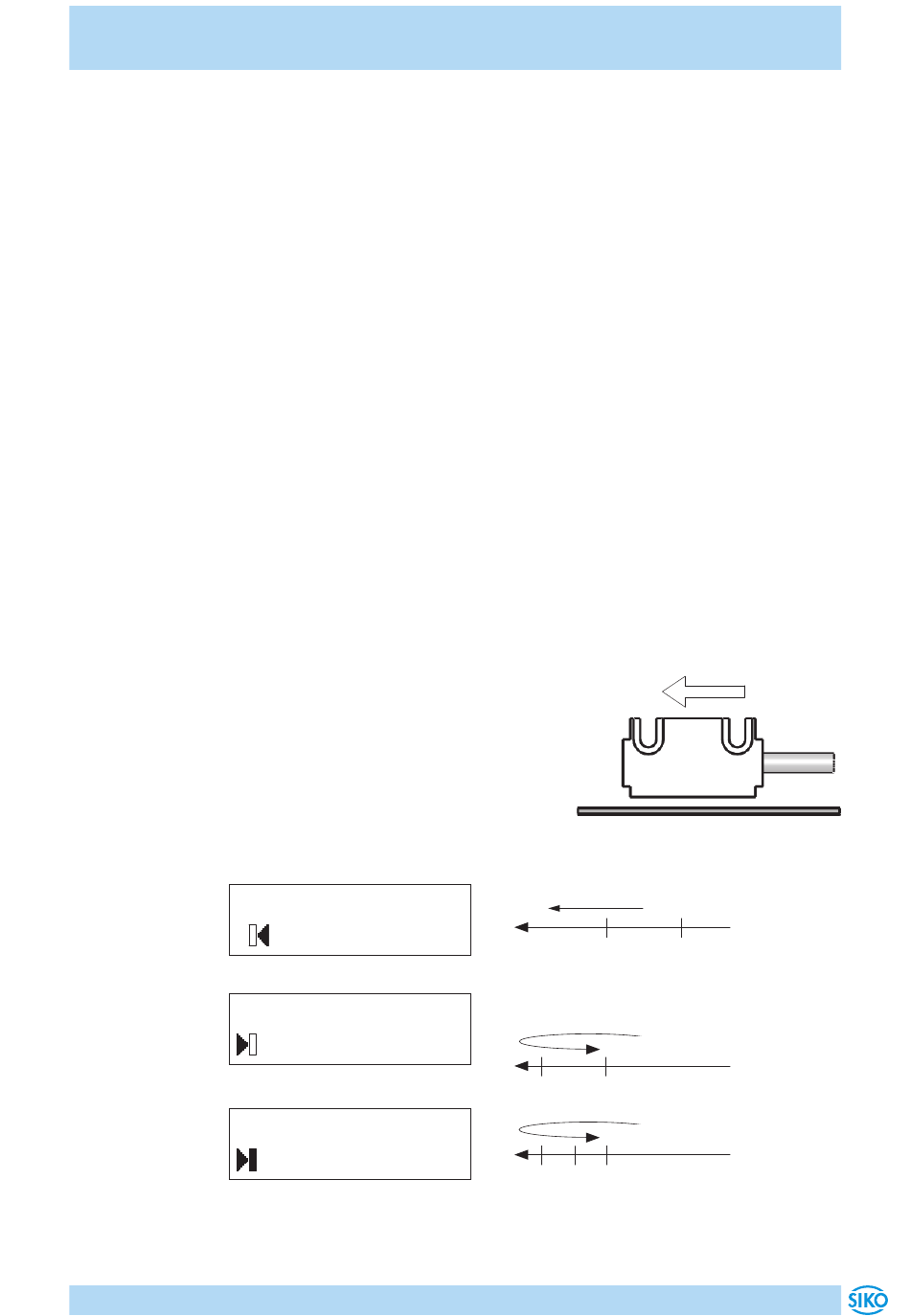

Sensorbewegung
20.0
16.5
Sensorbewegung/
20.0
Überschleifenfahrt
21.0
Sensorbewegung
20.0
20.6
21.0 20.6
Vorzugsrichtung Sensor
auf Magnetband
X
X
20.0 16.5
X
X
20.0
