Siko MA501 Zusatz Zur Originalmontageanleitung

Software s
Vorschau ausblenden Andere Handbücher für MA501:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

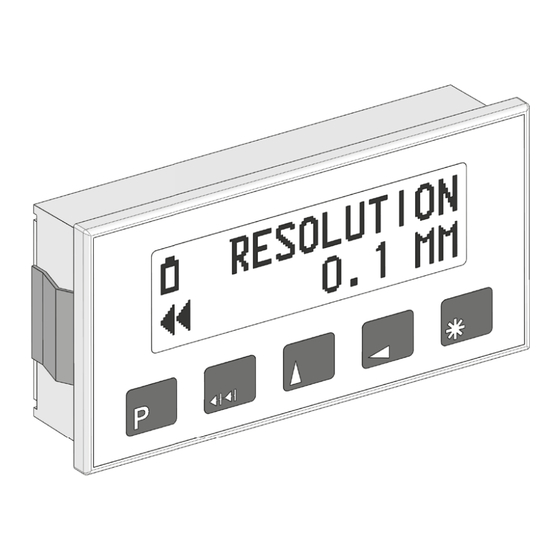

MA501
Standard
Zusatz zur Originalmontageanleitung
Standard
Additional to the Original Installation Instructions
263/16
Software S
Deutsch
Seite 2
English
page 19

Werbung

loading

Verwandte Anleitungen für Siko MA501

Inhaltszusammenfassung für Siko MA501

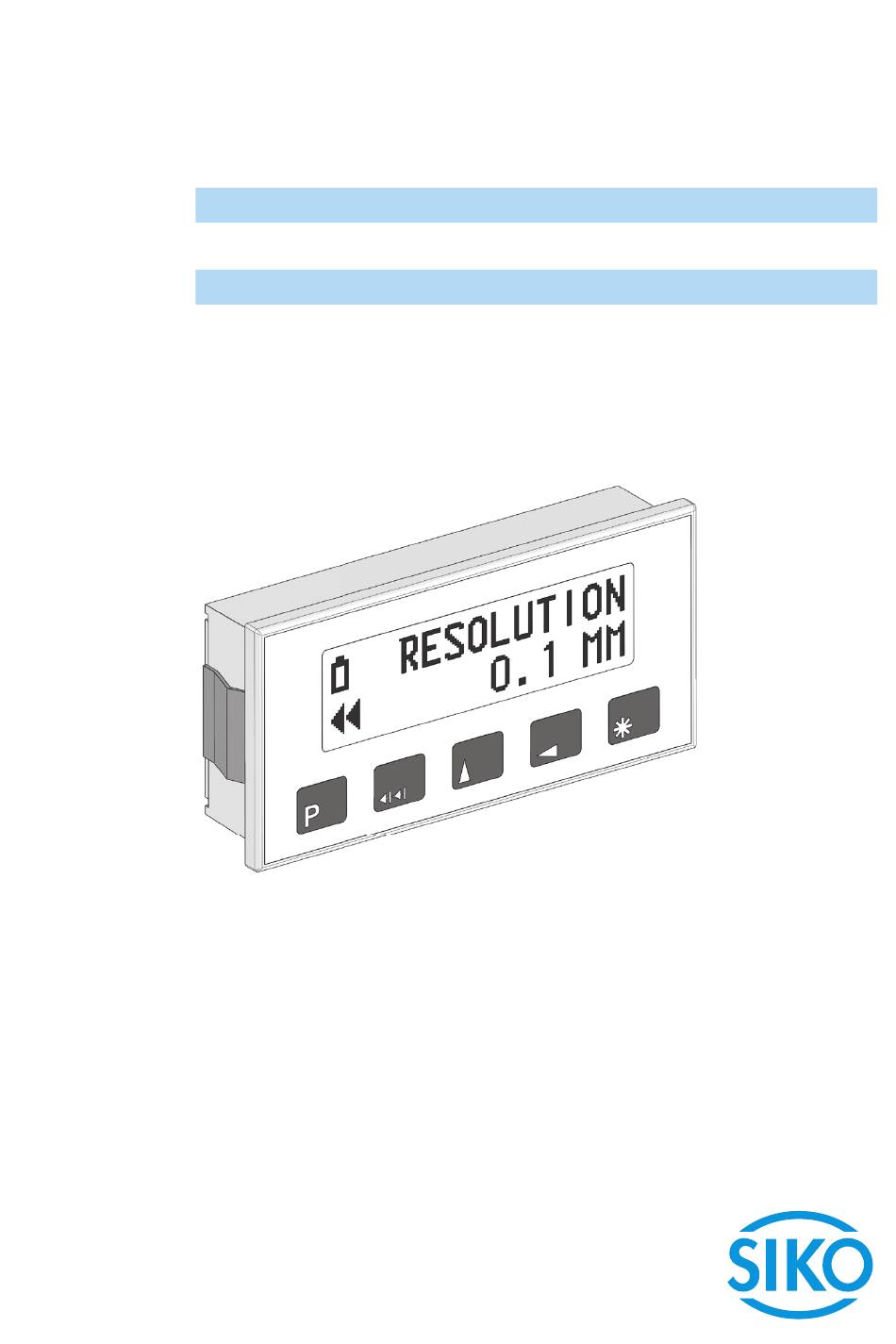

  • Seite 1 MA501 Software S Standard Deutsch Zusatz zur Originalmontageanleitung Seite 2 Standard English Additional to the Original Installation Instructions page 19 263/16...
  • Seite 2 9 Serielle Schnittstelle 9.1 RS485 Protokoll (S3/00) 9.2 Befehlsliste des RS485-Protokolls 9.3 Beispiele für Parameter 10 Anwendungsbeispiele 10.1 Schleifenfahrt mit Einstellung "ROTATIVE" 10.2 Schleifenfahrt mit Einstellung "LINEAR" 11 Anhang: Parameterliste MA501-S · Datum 31.03.2017 · Art. Nr. 82991 · Änd. Stand 263/16...
  • Seite 3 Abb. 1: Tastenfunktionen 3.1 Betriebsarten Es gibt zwei Betriebsarten: 1. Programmiermodus: Einmalige Einrichtung der Messanzeige auf die Anwendung. 2. Eingabemodus: Funktionen, die während der normalen Anwendung benötigt werden. MA501-S · Datum 31.03.2017 · Art. Nr. 82991 · Änd. Stand 263/16...
  • Seite 4 Richtungspfeil austauschen An Sollwert annähern 200.0 Sollwert 205.0 Istwert Istwert = Sollwert 200.0 Sollwert 200.0 Istwert Differenzwertanzeige Differenzwert = Istwert - Sollwert 204.9 Istwert Beispiel: Sollwert = 200 mm MA501-S · Datum 31.03.2017 · Art. Nr. 82991 · Änd. Stand 263/16...
  • Seite 5 Mit der Taste kann zur nächsten Ziffer weitergeschaltet werden. Ändern der Parameter Mit den Tasten Übernehmen/Speichern der Änderung Mit der Taste , die Anzeige zeigt kurzzeitig die Meldung "-STO-". MA501-S · Datum 31.03.2017 · Art. Nr. 82991 · Änd. Stand 263/16...
  • Seite 6 Wertebereich: -99999.99 ... +99999.99 (Eingabe in 1/100 mm) OFFS Offsetwert: Wert um den der Anzeigewert korrigiert wird (Werkzeugkorrektur). Wertebereich: -99999.99 ... +99999.99 (Eingabe in 1/100 mm) Zählrichtung Wertebereich: UP, DOWN MA501-S · Datum 31.03.2017 · Art. Nr. 82991 · Änd. Stand 263/16...
  • Seite 7 Batterieüberwachung: Meldung der Messanzeige, ob eine Backup-Batterie angeschlossen ist. Bei jeder Abfrage des Masters wird der Batteriestatus im Protokoll übertragen. Batteriesymbol wird angezeigt, wenn Batterie gewechselt werden muss. Wertebereich: ON, OFF MA501-S · Datum 31.03.2017 · Art. Nr. 82991 · Änd. Stand 263/16...
  • Seite 8 Referenzwert und Offsetwert 0 betragen. 8.1 Manuelle Referenzierung Manuelle Referenzierung erfolgt durch: • Betätigung der - Taste. Hierzu muss Menüpunkt, Freigabe der Rücksetzfunktion ABS ON mit Zustand ON programmiert sein. MA501-S · Datum 31.03.2017 · Art. Nr. 82991 · Änd. Stand 263/16...
  • Seite 9 Bei Übertragungsfehlern, d. h. wenn nicht alle Zeichen empfangen wurden oder die Checksumme falsch ist, stellt die Messanzeige die Empfangspara- meter auf 'Null' und gibt somit keine Antwort. In diesem Fall erfolgt keine Quittierung seitens der Messanzeige. MA501-S · Datum 31.03.2017 · Art. Nr. 82991 · Änd. Stand 263/16...
  • Seite 10 Beispiel: dargestellter Wert auf Anzeige ist "-15.3". Die Messanzeige antwortet: Vorzeichen (Byte#7) Daten (Byte#8 - #17) "-" (0x2D) "0" (0x30), "0", "0", "0", "0", "0", "0", "1"(0x35), "5" (0x33), "3" (0x35) MA501-S · Datum 31.03.2017 · Art. Nr. 82991 · Änd. Stand 263/16...
  • Seite 11 Bei jeder Übertragung wird zusätzlich ein Statusbyte übertragen. Dieses gibt Auskunft über Sensor, EEPROM-Parameter, Batteriespannung und ob die Schleifenfahrt abgeschlossen ist. Das Bit# 7 ist immer "1" damit niemals das Bitmuster STX oder ETX auf- tritt! MA501-S · Datum 31.03.2017 · Art. Nr. 82991 · Änd. Stand 263/16...
  • Seite 12 // Byte#2 bis 18 aus Protokoll XOR verknüpfen. //Byte#2-cmd_array[1]..Byte#18-cmd_array[17] for (i = 1; i <= 17; i++) { // XOR Verknüpfung crc = crc ^ cmd_array[i]]; // Protokoll transparent return crc | 0x80; MA501-S · Datum 31.03.2017 · Art. Nr. 82991 · Änd. Stand 263/16...
  • Seite 13 MA Display Kontrast 64 ... (max.) Parameter #03 VIEW MA Display Kontrast 0 ... (min.) Parameter #04 FACTOR MA Faktor 35.0000 ... (Default) Parameter #04 FACTOR MA Faktor 999.9999 ... (max.) MA501-S · Datum 31.03.2017 · Art. Nr. 82991 · Änd. Stand 263/16...
  • Seite 14 Parameter #05 RESOLUTION MA Auflösung Display ... DEG 0.01 Parameter #05 RESOLUTION MA Auflösung Display ... DEG 0.05 Parameter #05 RESOLUTION MA Auflösung Display ... DEG 0.1 Parameter #06 OFFS Offsetwert 20.0 mm (Eingabe in 1/100 mm) MA501-S · Datum 31.03.2017 · Art. Nr. 82991 · Änd. Stand 263/16...
  • Seite 15 Parameter #12 RANGE MA Schleifenbereich ... 0.20 Parameter #13 LOOP MA Überschleifenwert ... -1.00 Parameter #14 SCOPE MA Schleifenfahrtorientierungsz..ON (Default) Parameter #14 SCOPE MA Schleifenfahrtorientierungszeichen ... OFF MA501-S · Datum 31.03.2017 · Art. Nr. 82991 · Änd. Stand 263/16...
  • Seite 16 : 00.20 RANGE : 00.60 LOOP : +01.00 SCOPE : ON BATTERY : OFF Sensorbewegung 20.0 16.5 20.0 16.5 Sensorbewegung/ 20.0 Überschleifenfahrt 21.0 Sensorbewegung 20.0 20.6 21.0 20.6 20.0 MA501-S · Datum 31.03.2017 · Art. Nr. 82991 · Änd. Stand 263/16...
  • Seite 17 : +01.00 SCOPE : ON BATTERY : OFF Sensorbewegung 20.0 16.5 20.0 16.5 Sensorbewegung 20.0 19.4 20.0 19.4 Sensorbewegung 20.0 19.8 20.0 19.8 20.0 Istwert = Sollwert 20.0 MA501-S · Datum 31.03.2017 · Art. Nr. 82991 · Änd. Stand 263/16...
  • Seite 18 Messart: LINEAR, ROTATIVE LINEAR INPOSITION Regelbereich: 0.01 ... 99.99 00.20 RANGE Zielnähe: 0.01 ... 99.99 00.30 LOOP Schleifenfahrt: 0.01 ... 99.99 +01.00 SCOPE Schleifenfahrt-Orientierungszeichen: ON, OFF BATTERY Batterieüberwachung: ON, OFF MA501-S · Datum 31.03.2017 · Art. Nr. 82991 · Änd. Stand 263/16...
  • Seite 19 9.2 List of commands RS485 protocol 9.3 Examples for parameters 10 Examples of use 10.1 Loop travel with "ROTATIVE" setting 10.2 Loop travel with "LINEAR" setting 11 Appendix: Parameter list MA501-S · Date 31.03.2017 · Art. No. 82991 · Mod. status 263/16...
  • Seite 20 3.1 Operating modes There are two operating modes: 1. Programming mode: One-time adjustment of the electronic display to the application. 2. Input mode: Functions required during normal operation. MA501-S · Date 31.03.2017 · Art. No. 82991 · Mod. status 263/16...
  • Seite 21 MA501-S Display description English 4 Display description The MA501 has a DOT matrix display. The display and the individual sym- bols will be explained below. Switching on MA501 Upload ADDR 00 Address SV 1.02 Software version Display in the normal mode 167.9...
  • Seite 22 The key serves for advancing to the next digit. To change parameters Press keys To store modified parameters Press key , then message "-STO-" will be briefly displayed. MA501-S · Date 31.03.2017 · Art. No. 82991 · Mod. status 263/16...
  • Seite 23 1/100 mm) OFFS Offset value: value by which the display value is corrected (tool correction). Value range: -99999.99 ... +99999.99 (input in 1/100 mm) Counting direction Value range: UP, DOWN MA501-S · Date 31.03.2017 · Art. No. 82991 · Mod. status 263/16...
  • Seite 24 The battery sta- tus is transferred in the protocol with every query by the master. The battery symbol is displayed when the battery should be replaced. Value range: ON, OFF MA501-S · Date 31.03.2017 · Art. No. 82991 · Mod. status 263/16...
  • Seite 25 0. 8.1 Manual referencing Manual referencing is enabled: • By pressing key . Therefore menu point 'Release of reset function' ABS ON must be programmed to ON. MA501-S · Date 31.03.2017 · Art. No. 82991 · Mod. status 263/16...
  • Seite 26 Value transfer The data is transferred as scaled values in 1/100 mm (see 1). Transfer of loop travel parameters is always in 1/100 mm for linear measurement (mm, inch). MA501-S · Date 31.03.2017 · Art. No. 82991 · Mod. status 263/16...
  • Seite 27 Example: value displayed is "-15.3". The electronic display responds: Arithm. sign(byte#7) Data (byte#8 - #17) "-" (0x2D) "0" (0x30), "0", "0", "0", "0", "0", "0", "1"(0x35), "5" (0x33), "3" (0x35) MA501-S · Date 31.03.2017 · Art. No. 82991 · Mod. status 263/16...
  • Seite 28 EEPROM, battery voltage and whether loop travel has been completed. The bit# 7 is always "1" to prevent bit pattern STX or ETX from occurring! MA501-S · Date 31.03.2017 · Art. No. 82991 · Mod. status 263/16...
  • Seite 29 // Byte#2 to 18 link from XOR protocol. //Byte#2-cmd_array[1]..Byte#18-cmd_array[17] for (i = 1; i <= 17; i++) { // XOR linkage crc = crc ^ cmd_array[i]]; // transparent protocol return crc | 0x80; MA501-S · Date 31.03.2017 · Art. No. 82991 · Mod. status 263/16...
  • Seite 30 MA display contrast 64 ... (max.) Parameter #03 VIEW MA display contrast 0 ... (min.) Parameter #04 FACTOR MA factor 35.0000 ... (default) Parameter #04 FACTOR MA factor 999.9999 ... (max.) MA501-S · Date 31.03.2017 · Art. No. 82991 · Mod. status 263/16...
  • Seite 31 Parameter #05 RESOLUTION MA resolution display ... DEG 0.01 Parameter #05 RESOLUTION MA resolution display ... DEG 0.05 Parameter #05 RESOLUTION MA resolution display ... DEG 0.1 Parameter #06 OFFS Offset value 20.0 mm (input in 1/100 mm) MA501-S · Date 31.03.2017 · Art. No. 82991 · Mod. status 263/16...
  • Seite 32 Parameter #13 LOOP MA excess loop range ... -1.00 Parameter #14 SCOPE MA loop travel orientation sign ... ON (default) Parameter #14 SCOPE MA loop travel orientation sign ... OFF MA501-S · Date 31.03.2017 · Art. No. 82991 · Mod. status 263/16...
  • Seite 33 : +01.00 SCOPE : ON BATTERY : OFF Sensor movement 20.0 16.5 20.0 16.5 Sensor movement/ 20.0 excess loop travel 21.0 Sensor movement 20.0 20.6 21.0 20.6 20.0 MA501-S · Date 31.03.2017 · Art. No. 82991 · Mod. status 263/16...
  • Seite 34 BATTERY : OFF Sensor movement 20.0 16.5 20.0 16.5 Sensor movement 20.0 19.4 20.0 19.4 Sensor movement 20.0 19.8 20.0 19.8 20.0 Actual value = target value 20.0 MA501-S · Date 31.03.2017 · Art. No. 82991 · Mod. status 263/16...
  • Seite 35 Control range: 0.01 ... 99.99 00.20 RANGE Target proximity: 0.01 ... 99.99 00.30 LOOP Loop travel: 0.01 ... 99.99 +01.00 SCOPE Loop travel orientation sign: ON, OFF BATTERY Battery monitoring: ON, OFF MA501-S · Date 31.03.2017 · Art. No. 82991 · Mod. status 263/16...
