Benutzerinformation

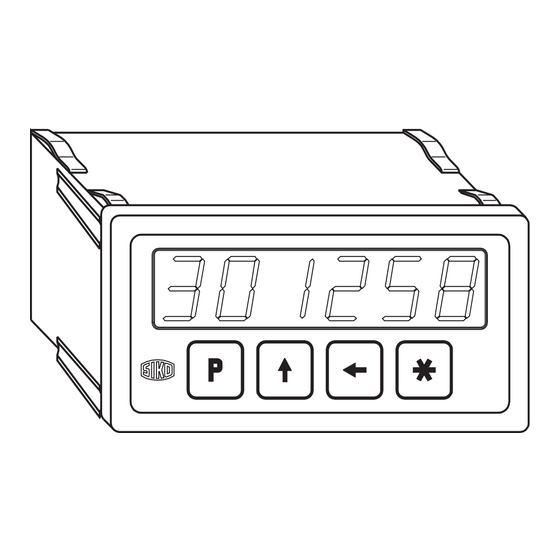

MA47
Elektronische Messanzeige
DEUTSCH
1. Sicherheitshinweise
• Lesen Sie vor der Montage und der Inbetrieb-
nahme dieses Dokument sorgfältig durch. Be-
achten Sie zu Ihrer eigenen Sicherheit und der
Betriebssicherheit alle Warnungen und Hinweise.
• Ihr Produkt hat unser Werk in geprüftem und
betriebsbereitem Zustand verlassen. Für den
Betrieb gelten die angegeben Spezifikationen
und die Angaben auf dem Typenschild als Be-
dingung.
• Garantieansprüche gelten nur für Produkte
der Firma SIKO GmbH. Bei dem Einsatz in
Verbindung mit Fremdprodukten besteht für das
Gesamtsystem kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenom-
men werden. Für weitere Fragen steht Ihnen die
Firma SIKO GmbH gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Vari-
antennummer. Die Lieferpapiere ordnen jeder
Variantennunmmer eine detaillierte Bestellbe-
zeichnung zu.
z.B.
MA47-0023
MA47
Datum 16.06.2000
Varianten-Nr.
Geräte-Typ
Art.Nr. 76671
3. Mechanische Montage
Die Montage darf nur gemäß der angegebenen
IP-Schutzart vorgenommen werden. Die Anzei-
ge muss ggfs. zusätzlich gegen schädliche
Umwelteinflüsse, wie z.B. Spritzwasser, Staub,
Schläge, Temperatur geschützt werden.
Einbaugehäuse EG
Gerät in den Schalttafelausschnitt (1) schieben
bis die Panel-Clips (2) das Gehäuse lose halten.
Die seitliche Zentrierung (3) leicht andrücken
und das Gehäuse in den Ausschnitt (1) schieben
bis die Panel-Clips (2) vollständig einrasten.
2
3
Abb. 1: Einbau
Tischgehäuse TG
Zum Anschrauben des Gerätes können die Gum-
mifüße entfernt werden.
Achtung ! Die max. Einschraubtiefe von 6.5 mm
muss unbedingt beachtet werden!
4. Elektrischer Anschluss
• Verdrahtungsarbeiten dürfen nur spannungs-
frei erfolgen!
• Litzen sind mit Aderendhülsen zu versehen.
• Vor dem Einschalten sind alle Leitungsan-
schlüsse und Steckverbindungen zu überprü-
fen.
Hinweise zur Störsicherheit
Alle Anschlüsse sind gegen äußere Störeinflüs-
se geschützt. Der Einsatzort ist aber so zu
wählen, dass induktive oder kapazitive Stö-
rungen nicht auf die Anzeige oder deren
Anschlussleitungen einwirken können ! Durch
geeignete Kabelführung und Verdrahtung kön-
nen Störeinflüsse (z.B. von Schaltnetzteilen,
Motoren, getakteten Reglern oder Schützen)
vermindert werden.
Z.Nr. 8664049
1
Änd.Stand 201/00
1
