Amazone EDX 6000-2 Betriebsanleitung Seite 149

12.4.5 Reparatur am Druckbehälter (Fachwerkstatt)

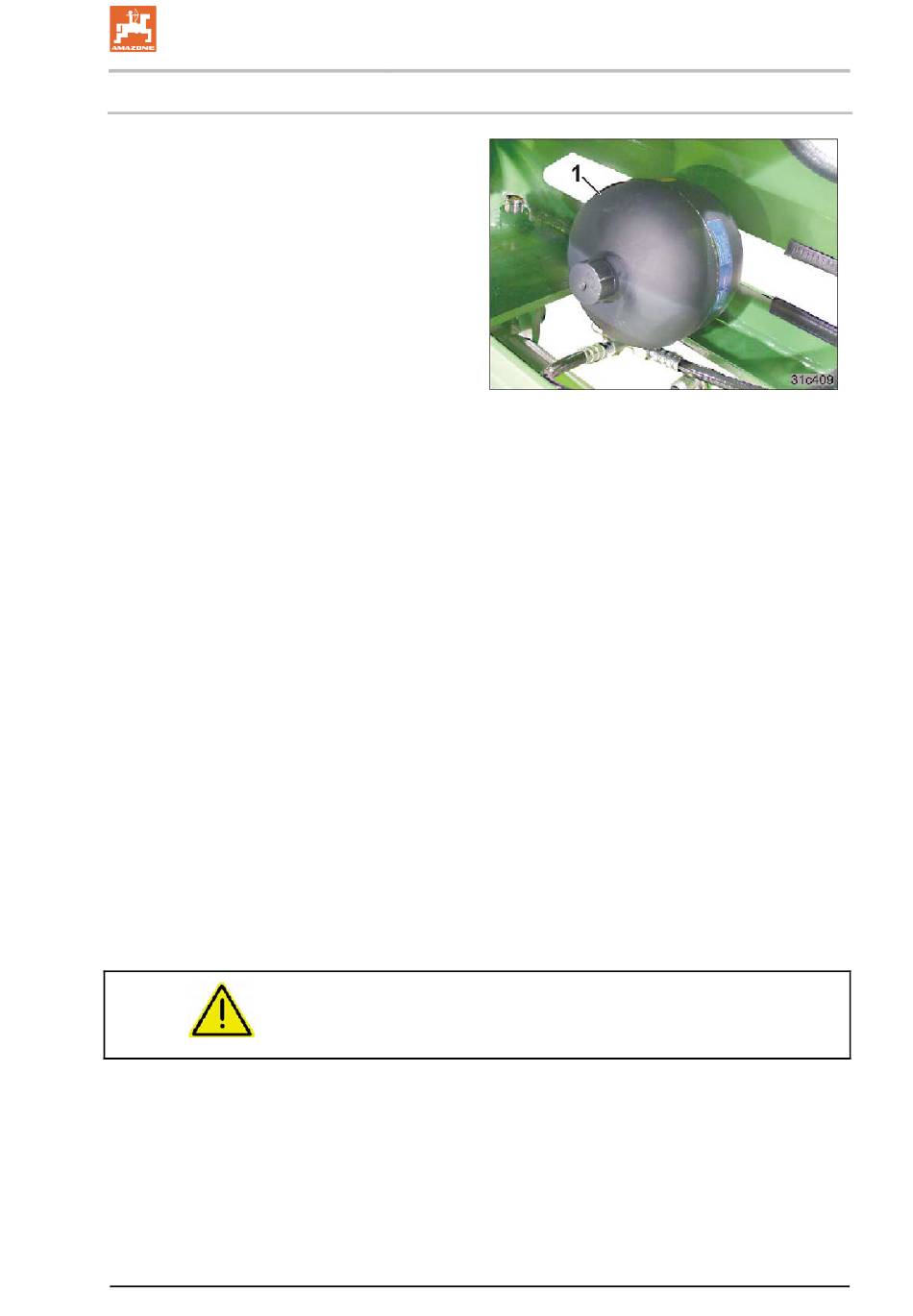

Die Maschine besitzt einen Druckbehälter (Fig.
179/1).
EDX 6000-2 BAH0038-0 01.10
Fig. 179
Funktionsbeschreibung
des serienmäßig verbauten Druckbehälters (Fig. 179/1)
Damit das Maschinengewicht gleichmäßig auf alle Schare bzw.
Druckrollen verteilt wird, wird ein Teil des Maschinengewichtes über
den Hydraulikzylinder, der die Ausleger betätigt, auf die Schare
geleitet.
Da Hydrauliköl nahezu inkompressibel ist, bleibt der Druck auch bei
abgesperrtem Hydraulikzylinder durch das Abkühlen des Öls nicht
konstant. Der Hydraulikzylinder fährt um einige Millimeter ein. Um den
Volumenverlust auszugleichen, wird beim Ausklappen Öl mit einem
Druck von ca. 100 bar in einem mit Stickstoff gefüllten Druckbehälter
(Fig. 179/1) gespeichert.
Im Reparaturfall beachten
Die Hydraulikanlage und der daran angeschlossene Druckbehälter
stehen ständig unter hohem Druck (ca. 100 bar).
Das Lösen der Hydraulikschlauch-Leitungen bzw. das Abschrauben
oder Öffnen des Druckbehälters im Reparaturfall darf nur in einer
Fachwerkstatt mit geeigneten Hilfsmitteln durchgeführt werden.
Bei allen Arbeiten am Druckbehälter und der daran angeschlossene
Hydraulikanlage die Norm EN 982 (sicherheitstechnischen
Anforderungen für fluidtechnische Anlagen) beachten.
GEFAHR
Die Hydraulikanlage und der daran angeschlossene
Druckbehälter stehen ständig unter hohem Druck (ca. 100 bar).
Reinigen, Warten und Instandhalten
149
