Originalbetriebsanleitung
Selbstfahrender Mäher

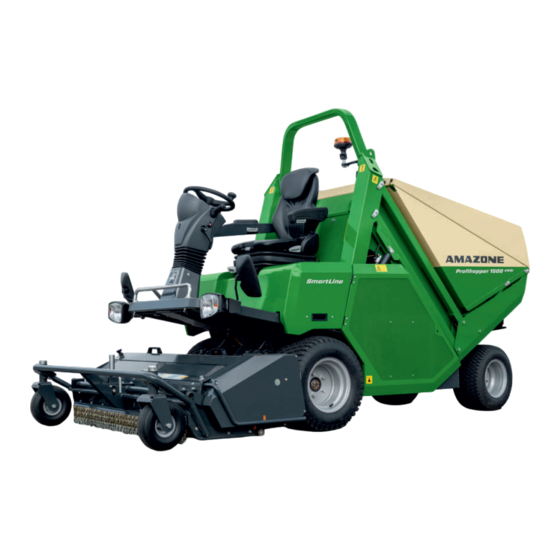

Profihopper 1500 SmartLine
SmartLearning
www.amazone.de
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Amazone Profihopper 1500 SmartLine

Inhaltszusammenfassung für Amazone Profihopper 1500 SmartLine

  • Seite 1 Originalbetriebsanleitung Selbstfahrender Mäher Profihopper 1500 SmartLine SmartLearning www.amazone.de...
  • Seite 2 Tragen Sie hier die Identifikationsdaten der Maschine ein. Die Identifikationsdaten finden Sie auf dem Typenschild.
  • Seite 3 Rundumleuchte 3.19 Aufstieg und begehbare Stellen 3.5.4 Sicherheitsgurt 3.20 Bedienelemente 3.5.5 Nothammer in der Kabine 3.20.1 Lenkrad 3.5.6 Grasfangbehälter-Sicherung 3.20.2 Bedienhebel und Bedientasten 3.5.7 Riemenantrieb-Schutzabdeckung 3.20.3 Bedienelemente Kabine 3.5.8 Rotorschutzabdeckung 3.20.4 Warnblinklicht MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...
  • Seite 4 Sitzfederung einstellen 4.10 Angaben zur Schwingungsmessung 6.1.4 Armlehne einstellen 4.11 Befahrbare Hangneigung 6.1.5 Kopfstütze einstellen Fahrersitz Komfort De Luxe einstellen 5 Handlungsroutinen 6.2.1 Längseinstellung wählen Türen öffnen und schließen 6.2.2 Rückenlehne einstellen MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...
  • Seite 5 Anhänger ankuppeln 7.5.5 Wartungsintervall zurücksetzen 6.22 Maschine für die Straßenfahrt vorbereiten 8 Maschine instand halten Maschine anheben 7 Maschine verwenden Maschine warten Aufsteigen und absteigen 8.2.1 Wartungsplan Maschine fahren 8.2.2 Motorkühlmittel-Füllstand prüfen MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 6: Inhaltsverzeichnis

    Maschine schmieren 8.3.1 Schmierstellenübersicht Störungen beseitigen Maschine reinigen 9 Maschine transportieren Maschine mit einem Kran verladen 153 Maschine mit einem Transportfahrzeug bewegen Maschine abschleppen 10 Maschine abstellen 10.1 Maschine nach dem Einsatz abstellen MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 7: Verwendete Darstellungen

    Verlust von Körperteilen oder Tod. WARNUNG Kennzeichnet eine mögliche Gefährdung mit mittlerem Risiko für schwerste Körper- verletzung oder Tod. VORSICHT Kennzeichnet eine Gefährdung mit gerin- gem Risiko für leichte oder mittelschwere Körperverletzungen. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 8: Zu Dieser Betriebsanleitung Verwendete Darstellungen

    Beispiel: 1. Handlungsanweisung 1 2. Handlungsanweisung 2 1.1.3.1 Handlungsanweisungen und Reaktionen CMS-T-005678-B.1 Reaktionen auf Handlungsanweisungen sind durch einen Pfeil markiert. Beispiel: 1. Handlungsanweisung 1 Reaktion auf Handlungsanweisung 1 2. Handlungsanweisung 2 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 9: Aufzählungen

    Reihenfolge befolgt werden müssen, werden in Lis- tenform mit Pfeilen dargestellt. Beispiel: Handlungsanweisung Handlungsanweisung Handlungsanweisung 1.1.4 Aufzählungen CMS-T-000024-A.1 Aufzählungen ohne zwingende Reihenfolge sind als Liste mit Aufzählungspunkten dargestellt. Beispiel: Punkt 1 Punkt 2 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 10: Positionszahlen In Abbildungen

    Mit Ihren Verbesserungsvorschlägen helfen Sie mit, Postfach 51 eine immer benutzerfreundlichere Betriebsanleitung D-49202 Hasbergen zu gestalten. Senden Sie uns Ihre Vorschläge bitte per Brief, Fax oder E-Mail. Fax: +49 (0) 5405 501-234 E-Mail: td@amazone.de MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 11: Sicherheit Und Verantwortung

    Verletzungen oder zum Tod von Personen und zu Maschinenschäden und Sachschäden führen. Die einschlägigen Unfallverhütungsvorschriften sowie die allgemein anerkannten sicherheitstech- nischen, arbeitsmedizinischen und straßenver- kehrsrechtlichen Regeln sind durch die Benutzer und Eigentümer einzuhalten. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 12: Sicherheit Und Verantwortung Grundlegende Sicherheitshinweise

    Maschine arbeitet, folgende Mindestanforde- rungen erfüllen: Die Person ist körperlich und geistig fähig, die Ma- schine zu kontrollieren. Die Person kann die Arbeiten mit der Maschine im Rahmen dieser Betriebsanleitung sicher aus- führen. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 13: Fachkraft Für Kommunaltechnik Oder Landtechnik

    Fachkräfte für Kommunaltechnik oder Landwirte können zum Beispiel sein: Fachkräfte mit einer Ausbildung im Bereich der Kommunaltechnik. Fachkräfte aus Erfahrung, z.B. mit umfassendem Erfahrungswissen. Landwirte mit Hochschulstudium oder Ausbildung an einer Fachschule. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 14: Kommunaltechnische Und Landwirtschaftliche Hilfskraft

    Mitfahrende Personen können durch Maschinenbewegungen fallen, überrollt und schwer verletzt oder getötet werden. Heraufgeschleuderte Gegenstände können mitfahrende Personen treffen und verletzen. Lassen Sie Personen nie auf der Maschine mitfahren. Lassen Sie nie Personen auf die fahrende Maschine aufsteigen. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 15: Gefahr Für Kinder

    Beseitigen Sie Schäden, die sich auf die Sicherheit auswirken können, sofort. Beheben Sie Schäden gemäß dieser Betriebsanleitung. Lassen Sie Schäden, die Sie gemäß dieser Betriebsanleitung nicht selbst beheben können, von einer qualifizierten Fachwerkstatt beheben. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 16: Persönliche Schutzausrüstung

    Verwenden Sie nur persönliche Schutzausrüstungen, die in ordnungsgemäßem Zustand sind und einen wirksamen Schutz bieten. Passen Sie die persönlichen Schutzausrüstungen an die Person an, beispielsweise die Größe. Beachten Sie die Hinweise der Hersteller zu Betriebsstoffen, Saatgut, Dünger, Pflanzenschutzmitteln und Reinigungsmitteln. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 17: Gefahren Kennen Und Vermeiden

    Nach dem Ausschalten der Antriebe können Maschinenteile nachlaufen und Personen schwer verletzen oder töten. Warten Sie vor der Annäherung an die Maschine bis nachlaufende Maschinenteile zum Stillstand gekommen sind. Berühren Sie nur stillstehende Maschinenteile. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 18: Gefahrenbereiche

    Maschine fern. Wenn Personen den Gefahrenbereich betre- ten, schalten Sie Motoren und Antriebe sofort aus. Bevor Sie im Gefahrenbereich der Maschine arbeiten, sichern Sie die Maschine. Das gilt auch für kurzzeitige Kontrollarbeiten. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 19: Sicheres Arbeiten Und Sicherer Umgang Mit Der Maschine

    Maschine für die Straßenfahrt vorbereiten Wenn die Maschine nicht ordnungsgemäß für die Straßenfahrt vorbereitet wird, können schwere Unfälle im Straßenverkehr die Folge sein. Bereiten Sie die Maschine vor jeder Straßenfahrt für die Straßenfahrt vor. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 20: Sichere Wartung Und Änderung

    Halten Sie bei bauliche Veränderungen die zulässigen Achslasten, Stützlasten und Gesamtgewichte der Maschine ein. Damit die Betriebserlaubnis nach nationalen und internationalen Vorschriften ihre Gültigkeit be- hält, verwenden Sie nur die von AMAZONE freigegebenen Umbauteile, Ersatzteile und Sonderausstattun- gen. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 21: Arbeiten An Der Maschine

    Ziehen Sie den Zündschlüssel ab und führen Sie diesen mit sich. Ziehen Sie den Schlüssel des Batterietrennschalters ab. Warten Sie ab, bis nachlaufende Teile zum Stillstand gekommen und heiße Teile abgekühlt sind. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...
  • Seite 22 Verweilen Sie nie unter angehobenen Maschinenteilen. Wenn Sie an oder unter angehobenen Maschinenteilen Arbeiten durchführen müssen, senken Sie die Maschinenteile ab oder sichern Sie die angehobenen Maschinenteile mit mechanischer Abstützvorrichtung oder hydraulischer Absperrvorrichtung. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 23: Sonderausstattungen Und Ersatzteile

    Sonderausstattungen und Ersatzteile, die nicht den Anforderungen von AMAZONE entsprechen, können die Betriebssicherheit der Maschine beeinträchtigen und Unfälle verursachen. Verwenden Sie nur Originalteile oder Teile, die den Anforderungen von AMAZONE entsprechen. Bei Fragen zu Ausstattung oder Ersatzteilen, Händler oder AMAZONE kontaktieren.

  • Seite 24: Sicherheit Und Verantwortung Sicherheitsroutinen

    Sie die Schutzvorrichtungen von einer qualifizierten Fachwerkstatt prüfen. Achten Sie darauf, dass vor jeder Tätigkeit an der Maschine die Schutzvorrichtungen ordnungsgemäß montiert und funktionsfähig sind. Erneuern Sie beschädigte Schutzvorrichtungen. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...
  • Seite 25 Verwenden Sie beim Aufsteigen und Absteigen nie Bedienelemente als Handgriff. Durch versehentli- ches Betätigen von Bedienelementen können Funktionen ungewollt betätigt werden, die eine Gefahr bringen. Springen Sie beim Absteigen nie von der Maschine. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 26: Produktbeschreibung

    Beleuchtung für die Straßenfahrt vorn Außenspiegel GewindePack unter dem Sitzträger Lenkrad und Steuerung Fahrersitz Überrollbügel 10 Grasfangbehälter LED-Rundumleuchte 11 Räder hinten, lenkbar 12 Räder vorne 13 Steckdose, Spannungsversorgung Anhänger 14 Anhängekupplung 15 Kennzeichenbeleuchtung 16 Rückleuchten MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 27: Maschine Mit Kabine Im Überblick

    Beleuchtung für die Straßenfahrt vorn Lenkrad und Steuerung Haltegriff Außenspiegel 10 LED-Rundumleuchte Kabine 11 Grasfangbehälter 12 Räder hinten, lenkbar 13 Räder vorne 14 Steckdose, Spannungsversorgung Anhänger 15 Anhängekupplung 16 Kennzeichenbeleuchtung 17 Rückleuchten 18 Klimaanlage MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 28: Produktbeschreibung Funktionsweise

    3.4 Sonderausstattung CMS-T-00009446-A.1 Kabine Fahrersitz De Luxe Fahrersitz Primo XL Beleuchtung und Kenntlichmachung für die Stra- ßenfahrt LED-Rundumleuchte Arbeitsscheinwerfer Außenspiegel Anhängekupplung Radio in der Kabine Klimaanlage Luftlose Hohlkammer-Gummireifen für das Mäh- werk MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 29: Produktbeschreibung Schutzvorrichtungen

    Förderschnecken blockiert sind oder stehen bleiben. 3.5.2 Überrollbügel CMS-T-00002414-B.1 Wenn die Maschine umkippt, schützt der Überrollbü- gel 1 den angegurteten Fahrer vor Verletzungen. Um unter Hindernissen hindurch zu fahren, kann der Überrollbügel heruntergeklappt werden. CMS-I-00002239 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 30: Nothammer In Der Kabine

    Mähen von Hängen. CMS-I-00002237 3.5.5 Nothammer in der Kabine CMS-T-00006623-A.1 Mit dem Nothammer kann im Notfall eine Scheibe eingeschlagen werden. Die eingeschlagene Scheibe kann dann als Notausstieg verwendet werden. CMS-I-00004706 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 31: Grasfangbehälter-Sicherung

    Sicherungen verhindern, dass der angehobene Gras- fangbehälter ungewollt absinkt. CMS-I-00002236 Grasfangbehälter gesichert Grasfangbehälter ungesichert CMS-I-00001022 3.5.7 Riemenantrieb-Schutzabdeckung CMS-T-00002420-B.1 Die Riemenantrieb-Schutzabdeckung 1 schützt vor Verletzungen durch den Riemenantrieb. Die Schutz- abdeckung deckt den Riemenantrieb vollständig ab. CMS-I-00002235 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 32: Rotorschutzabdeckung

    Rotor nach vorn wegschleudert. CMS-I-00002233 3.6 Typenschild und CE-Kennzeichnung CMS-T-00004429-A.1 Typenschild 1 und CE-Kennzeichnung 2 befinden sich zur Kennzeichnung an der Maschine. Die Fahrzeug-Ident-Nr. 3 ist zusätzlich an der Ma- schine vorn rechts eingeprägt. CMS-I-00002300 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...
  • Seite 33 Auf dem Typenschild sind angegeben: Fahrzeug-Ident-Nr. Maschinen-Ident-Nr. Produktname Grundgewicht in kg Zulässige Achslast vorne in kg Zulässige Achslast hinten in kg CMS-I-00001058 Zulässiger Systemdruck in bar Zulässiges Gesamtgewicht in kg Werk Modelljahr CE-Kennzeichnung mit Baujahr CMS-I-00000512 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 34: Produktbeschreibung Warnbilder

    3 | Produktbeschreibung Warnbilder 3.7 Warnbilder CMS-T-00002408-E.1 3.7.1 Positionen der Warnbilder CMS-T-00001182-E.1 CMS-I-00002250 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...
  • Seite 35 3 | Produktbeschreibung Warnbilder MD267 MD171 CMS-I-00002249 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 36: Positionen Der Warnbilder Mit Kabine

    3 | Produktbeschreibung Warnbilder 3.7.2 Positionen der Warnbilder mit Kabine CMS-T-00006630-B.1 CMS-I-00004711 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 37: Aufbau Der Warnbilder

    Gefährdungen vorhanden. Ein Warnbild besteht aus 2 Feldern: Feld 1 zeigt Folgendes: Den bildhaften Gefahrenbereich umgeben von einem dreieckigen Sicherheitssymbol Die Bestellnummer Feld 2 zeigt die bildhafte Anweisung zur Gefah- renvermeidung. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 38: Beschreibung Der Warnbilder

    Gefahr durch wegschleuderndes Material Solange der Motor des Traktors oder der Ma- schine läuft, halten Sie sich von der Gefahrenstelle fern. Stellen Sie sicher, dass sich keine Personen im Gefahrenbereich befinden. CMS-I-000076 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...
  • Seite 39 Unfallgefahr durch unsachgemäß angebrachte Anschlagmittel Bringen Sie die Anschlagmittel nur an den ge- kennzeichneten Stellen an. CMS-I-000089 MD101 Unfallgefahr durch unsachgemäß angebrachte Hebevorrichtungen Bringen Sie die Hebevorrichtungen nur an den gekennzeichneten Stellen an. CMS-I-00002252 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...
  • Seite 40 Absperrvorrich- tung. CMS-I-00000427 MD155 Unfallgefahr und Maschinenschäden beim Trans- port der unsachgemäß gesicherten Maschine Bringen Sie die Zurrgurte für den Transport der Maschine nur an den gekennzeichneten Zurr- punkten an. CMS-I-00000450 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...
  • Seite 41 Sie sich nicht an. MD244 CMS-I-00002441 MD267 Brandgefahr durch Grasreste im Bereich des Mo- tors und der Abgasanlage Reinigen Sie den Bereich des Motors und der Abgasanlage nur mit Druckluft. CMS-I-00004983 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 42: Produktbeschreibung Weitere Informationen An Der Maschine

    3 | Produktbeschreibung Weitere Informationen an der Maschine 3.8 Weitere Informationen an der Maschine CMS-T-00009451-B.1 3.8.1 Schmierstellenkennzeichen CMS-T-00003336-A.1 Kennzeichnet eine Schmierstelle an der Maschine. CMS-I-00002270 3.8.2 Schallleistungspegel-Kennzeichen CMS-T-00003337-A.1 Der Schallleistungspegel berägt 105 dB. CMS-I-00000445 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 43: Wartungsübersicht

    Gibt eine Übersicht zu den Wartungsarbeiten und Wartungsintervallen. CMS-I-00002739 Die Wartungsübersicht befindet sich innen an der Kühlerabdeckung. CMS-I-00003109 3.8.4 Information zur Feststellbremse CMS-T-00009452-B.1 Die Aufkleber informieren über die Bedienelemente der Bremse und die Betätigung der Feststellbremse. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...
  • Seite 44 Räder und über die erforderliche Ventilposition beim Prüfen des Reifenluftdruckes. 21kg CMS-I-00006543 3.9 Fahrersitz Komfort De Luxe CMS-T-00002436-C.1 Der Fahrersitz De Luxe ist zusätzlich zum Standard- fahrersitz, mit einer Luftfederung, und einer Heizung ausgestattet. CMS-I-00007145 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 45: Beleuchtung Und Kenntlichmachung Für Die Straßenfahrt

    Als Sonderausstattung befindet sich im Werkzeug- kasten eine 12V-Steckdose mit einer maximalen CMS-I-00006434 Stromabgabe von 20A. 3.12 Beleuchtung und Kenntlichmachung für die Straßenfahrt CMS-T-00002407-C.1 Beleuchtung für die Straßenfahrt nach hinten Schlussleuchten, Bremsleuchten und Fahrtrich- tungsanzeiger. Kennzeichenbeleuchtung CMS-I-00002274 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 46: Produktbeschreibung Arbeitsscheinwerfer

    Beleuchtung für die Straßenfahrt nach vorn mit Kabine Standlicht, Abblendlicht und Fahrtrichtungsan- zeiger. CMS-I-00004712 3.13 Arbeitsscheinwerfer CMS-T-00006175-A.1 Der Arbeitsscheinwerfer 1 kann als Alternative zur Rundumleuchte angebaut werden. Mit dem Arbeits- scheinwerfer wird der Arbeitsbereich optimal ausge- leuchtet. CMS-I-00004388 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 47: Anhängekupplung

    An die Anhängekupplung 1 können Anhänger mit Zugkugelkupplung angehängt werden. Über die Steckdose 2 erfolgt die Stromversorgung des An- hängers. CMS-I-00002390 3.15 Außenspiegel CMS-T-00002437-B.1 Die Außenspiegel 1 sind nur in Verbindung mit der Beleuchtung erhältlich. CMS-I-00002272 CMS-I-00004714 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...
  • Seite 48 Rückführung und Dieselpartikelfilter wird kein Diesel Exhaust Fluid, DEF, benötigt. CMS-I-00002259 3.16.3 Kraftstofftank CMS-T-00002449-A.1 Der Kraftstofftank 1 befindet sich auf der rechten Seite und hat ein Volumen von 50 Liter. CMS-I-00002260 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...
  • Seite 49 Aufsammeln bei trockenen und feuchten Verhält- nissen. CMS-I-00000997 3.17.1.3 Vertikutiermesser CMS-T-00009482-A.1 Das Vertikutiermesser ist in 2 mm und 3 mm Stärke erhältlich. Das Vertikutiermesser ist für verschiedene Einsatzbe- reiche und Messerkombinationen geeignet,.siehe Sei- te 89. CMS-I-00001002 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 50: Produktbeschreibung Hochkippentleerung

    Entleeren auf LKW oder Anhänger. CMS-I-00002904 3.19 Aufstieg und begehbare Stellen CMS-T-00002454-B.1 Als Aufstiegshilfe auf den Fahrersitz sind rutschfeste Flächen 1 am Mähwerk vorhanden. Außer diesen Flächen ist nur der Fußraum 2 begehbar. CMS-I-00002261 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 51: Bedienelemente

    Wahlhebel Fahrtrichtung Bedienhebel Fahrtrichtungsanzeiger und Licht Bedientaster Hupe Bedientaster Grasfangbehälter entleeren Bedientaster Grasfangbehälter anheben und ab- Bedientaster Mähwerk absenken und anheben senken Bedientaste Mähwerk einschalten und ausschal- Bedientaste Rundumleuchte oder Arbeitsschein- werfer MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 52: Produktbeschreibung Bedienelemente

    Die Bedientaste 1 für das Warnblinklicht befindet sich links an der Lenksäule. Bei eingeschaltetem Warnblinklicht blinkt die Bedientaste und beide Kon- trollleuchten des Fahrtrichtungsanzeigers in der Ar- maturentafel. Die Bedientaste ist nur bei Maschinen mit Beleuchtung vorhanden. CMS-I-00002265 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 53: Produktbeschreibung Armaturenbrett

    CMS-I-00002311 3.21 Armaturenbrett CMS-T-00002440-D.1 3.21.1 Tankanzeige CMS-T-00002458-A.1 Die Tankanzeige 1 zeigt den aktuellen Füllstand des Kraftstofftanks an. Wenn die Warnlampe 2 leuchtet, ist die Reserve des Kraftstofftanks erreicht. CMS-I-00002267 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 54: Kontrollleuchten Und Warnleuchten

    Kontrollleuchten und Warnleuchten leuchten beim Einschalten der Zündung auf und müssen bei laufen- dem Motor oder während der Fahrt erlöschen. Die Beschreibung der Warnleuchten, und die mögli- chen Abhilfen, finden Sie im Kapitel Störungen besei- tigen. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...
  • Seite 55 Leuchtet, wenn das Standlicht eingeschaltet Kontrollleuchte für Standlicht ist. Kontrollleuchte für rechten Fahrtrichtungsan- Blinkt, wenn der Fahrtrichtungsanzeiger zeiger rechts eingeschaltet ist. Blinkt, wenn der Fahrtrichtungsanzeiger links Kontrollleuchte linken Fahrtrichtungsanzeiger eingeschaltet ist. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 56: Akustische Füllstandsanzeige

    Auslastung des Dieselmotors in Prozent Zeitanzeige aktueller Arbeitsseinsatz Gesamtbetriebsstunden-Zähler CMS-I-00002297 3.21.5.2 Job-Modus CMS-T-00002684-C.1 Im Job-Modus zeigt das Info-Display die Daten zum aktuellen Arbeitseinsatz an. Zwischen Normalmodus und Job-Modus kann umgeschaltet werden, siehe Seite 118. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...
  • Seite 57 Fehler behoben ist. Weitere Informationen zu einzelnen Störungen finden Sie im Kapitel "Störungen beseitigen". Fehlermeldung als Text Symbol zur Fehlermeldung 1850,0 h Zählerstand zum Zeitpunkt der Fehlermeldung Error 6273 Fehler-Code Motoröldruck CMS-I-00002309 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 58: Wartung Durchführen

    Riemenschutz und die seitliche Abdeckung vor dem Kühler zu öffnen. HINWEIS Verlorene Schlüssel können unter Angabe der CMS-I-00002360 Fahrzeug-Ident-Nr. bei AMAZONE nachbestellt werden. 3.23 GewindePack CMS-T-00001776-E.1 Im GewindePack ist Folgendes enthalten: Dokumente Hilfsmittel CMS-I-00002306 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 59: Amazone Cooling-System - Selbstreinigungs-Kühlluftsystem

    Bei der Maschine mit Kabine sind die hinteren Räder mit 21 kg Flüssigkeit aus Wasser und Frostschutz- mittel gefüllt. Es sorgt für ein sicheres Fahrverhalten trotz des Mehrgewichtes durch die Kabine. CMS-I-00006435 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 60: Technische Daten

    4 | Technische Daten Technische Daten CMS-T-00009306-A.1 4.1 Abmessungen CMS-T-00006632-A.1 4.1.1 Abmessungen ohne Kabine CMS-T-00003084-C.1 CMS-I-00002305 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 61: Abmessungen Mit Kabine

    3415 mm Gesamthöhe 2467 mm Höhe 2347 mm Gesamtbreite 1773 mm 4.2 Zulässige Anhängelast CMS-T-00009307-A.1 Bezeichnung Wert Maximal zulässige Anhängelast 500 kg Maximale Stützlast Anhängekupplung 75 kg Maximal zulässiger D-Wert 4,2 kN MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 62: Technische Daten Motor

    4.5.1 Kraftstofftank CMS-T-00009311-A.1 Tankvolumen 55 l Wenn die Reserveleuchte an der Tankanzeige auf- Reserve leuchtet, beträgt die Arbeitszeit noch 15 Minuten. 4.5.2 Hydrauliköltank CMS-T-00003096-B.1 Tankvolumen 23 l Ölbezeichnung DIN 51524 HVLP 68 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 63: Schnittmaße

    44 Paar 44 Stück 44 Paar+44 Stück 4.8 Bereifung CMS-T-00009312-A.1 4.8.1 Reifenmaße CMS-T-00009313-A.1 Reifen Maße Vorderreifen 24 x 12,00-12 8PR Hinterreifen 20 x 10,00-10 6PR Mähwerk-Stützräder 4.10-4 4PR Mähwerk-Stützräder luftlos 11 x 4.00-5 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 64: Angaben Zur Geräuschentwicklung

    ISO 12096 und DIN EN ISO 5395-1 4.11 Befahrbare Hangneigung CMS-T-00003103-C.1 Quer zum Hang In Fahrtrichtung links max. 26 % In Fahrtrichtung rechts max. 26 % Hangaufwärts und Hangabwärts Hangaufwärts max. 26 % Hangabwärts max. 26 % MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 65: Türen Öffnen Und Schließen

    Um die Tür von außen zu öffnen, Entriegelungsknopf 1 drücken. 2. Tür am Griff 2 öffnen. Die Tür wird mit Unterstützung der Gasdruckfeder geöffnet und in geöffneter Stellung gehalten. CMS-I-00004720 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 66: Türen Schließen

    5.1.3 Türen für Wartungsarbeiten öffnen und schließen CMS-T-00006714-B.1 Die folgenden Handlungsschritte sind bei beiden Tü- ren gleich. 1. Tür bis zum Gasdruckfeder-Anschlag öffnen. 2. Entriegelung 1 nach unten ziehen. 3. Gasdruckfeder 2 aushängen. CMS-I-00004747 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 67: Grasfangbehälter-Haube Öffnen Und Schließen

    8. Tür schließen, bis das Türschloss einrastet. CMS-I-00004747 5.2 Grasfangbehälter-Haube öffnen und schließen CMS-T-00004125-B.1 5.2.1 Grasfangbehälter-Haube öffnen CMS-T-00004126-B.1 Die Grasfangbehälter-Haube kann manuell geöffnet werden, um den Grasfangbehälter bei Überfüllung manuell zu entleeren. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 68: Handlungsroutinen Grasfangbehälter-Haube Öffnen Und Schließen

    Haken 1 rechts und links mit dem Handgriff der Kurbel 2 bis zur Arretierung nach hinten ziehen. 4. Grasfangbehälter-Haube 3 mit Unterstützung der Gasdruckfedern nach oben schwenken. Die Gasdruckfedern halten die Haube in geöffne- ter Stellung. CMS-I-00003048 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 69: Handlungsroutinen Sitzträger Öffnen Und Schließen

    5. Sichere Arretierung der Kurbel prüfen. CMS-I-00002315 5.3 Sitzträger öffnen und schließen CMS-T-00002856-C.1 5.3.1 Sitzträger öffnen CMS-T-00002853-C.1 Über den Sitzträger erhält man Zugang zu folgenden Komponenten: Fahrzeugbatterie Dieselkraftstoff-Vorfilter mit Wasserabscheider Riemenantrieb Mähwerk Wartungsklappe für Zugang zum Kühlmittelbehäl- MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...
  • Seite 70 3. Tür bis zum Gasdruckfeder-Anschlag öffnen. 4. Entriegelung 1 nach unten ziehen. 5. Gasdruckfeder 2 aushängen. CMS-I-00004747 6. Tür 1 ganz öffnen bis der Zapfen 2 im An- schlagpuffer 3 fixiert ist. CMS-I-00004719 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 71: Sitzträger Schließen

    3. Sichere Verriegelung des Sitzträgers prüfen. CMS-I-00002444 Wenn die Maschine eine Kabine hat, die folgenden Handlungsschritte bei beiden Türen gleich ausführen. 4. Tür am Griff 1 aus dem Anschlagpuffer 2 zie- hen. CMS-I-00004723 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 72: Handlungsroutinen Werkzeugkasten Öffnen Und Schließen

    CMS-I-00006414 5.4.2 Werkzeugkasten schließen CMS-T-00009320-A.1 1. Werkzeugkasten 3 schließen. 2. Werkzeugkasten mit dem Schlüssel 2 verrie- geln. 3. Schlüssel abziehen. 4. Schutzkappe 1 schließen. 5. Sichere Verriegelung des Werkzeugkastens prü- fen. CMS-I-00006414 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 73: Motorabdeckung Öffnen Und Schließen

    Motor und Abgasanlage Wenn der Motor und die Abgasanlage heiß sind, halten Sie die Motorabdeckung geschlos- sen. 1. Maschine zum Stillstand bringen. 2. Grasfangbehälter durch Drücken der Taste vollständig anheben. Die Kontrollleuchte leuchtet. CMS-I-00002380 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 74: Motorabdeckung Schließen

    Die Gasdruckfeder hält die Motorabdeckung in geöffneter Stellung. 5.5.2 Motorabdeckung schließen CMS-T-00002858-D.1 VORSICHT Brandgefahr durch Gras im Motorraum Richtige Positionierung der Gummidich- tung mit dem darunterliegenden Kunst- stoff-Gummihalter beachten. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 75: Handlungsroutinen Motorabdeckung Öffnen Und Schließen

    5. Sichere Verriegelung der Motorabdeckung prüfen. CMS-I-00004389 6. Richtige Position der Gummidichtung prüfen. Um die Arretierung des Grasfangbehälters zu lösen, Kugelhahn 1 , auf der linken und rechten Seite, in Stellung 2 drehen. CMS-I-00002349 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 76: Schutzabdeckung Rotor Öffnen Und Schließen

    Rotor Mähmesser und Messeraufnahmen Querförderschnecken Montagemöglichkeit für Mulchklappe WARNUNG Nachlaufender Rotor Einzugsgefahr und Gefahr von Schnittverlet- zungen Solange sich der Rotor und die Schneid- werkzeuge bewegen, halten Sie die Rotorschutzabdeckung ge- schlossen. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...
  • Seite 77 Wenn das Seil defekt ist, ersetzen Sie das Seil sofort. Verwenden Sie nur das Seil, um die Rotor- schutzabdeckung zu sichern. 7. Seil 3 am Haken 4 einhängen. CMS-I-00002352 Rotorschutzabdeckung ist in geöffneter Stellung gesichert. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 78: Handlungsroutinen Kühlerabdeckung Öffnen Und Schließen

    Halterung einschieben, bis der Sicherungsbü- gel 3 einrastet. 7. Sichere Arretierung der Kurbel prüfen. CMS-I-00002315 5.7 Kühlerabdeckung öffnen und schließen CMS-T-00002861-B.1 5.7.1 Kühlerabdeckung öffnen CMS-T-00002623-B.1 Über die Kühlerabdeckung werden folgende Kompo- nenten zugänglich: MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 79: Kühlerabdeckung Schließen

    3. Sichere Verriegelung der Abdeckung prüfen. 5.8 Elektrikwartungsklappe öffnen und schließen CMS-T-00009321-A.1 5.8.1 Wartungshaube öffnen CMS-T-00009322-A.1 Über die Wartungshaube werden folgende Kompo- nenten zugänglich: Sicherungskasten und Relais Job-Rechner Diagnosestecker für Werkstattarbeiten Motorkühlmittel-Behälter MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 80: Handlungsroutinen Elektrikwartungsklappe Öffnen Und Schließen

    3. Verriegelungen 3 nach rechts drehen. Verriegelungen greifen spürbar in das Gegen- stück. 4. Sichere Verriegelung und festen Sitz der War- tungshaube prüfen. CMS-I-00006413 5. Fahrersitz-Rückenlehne in ursprüngliche Position klappen, siehe Seite 75. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 81: Maschine Vorbereiten

    Der Hebel rastet spürbar und hörbar ein. Die Rückenlehne ist in der eingestellten Position arre- tiert. Um die Rückenlehne vollständig nach vorn zu klappen, Armlehnen hochklappen. 5. Den Hebel ziehen und halten. 6. Rückenlehne vollständig nach vorn klappen. CMS-I-00002342 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 82: Maschine Vorbereiten Fahrersitz "Standard" Einstellen

    Um die Höhe der Kopfstütze einzustellen, Kopfstütze über die spürbaren Rasterungen he- rausziehen oder hineinschieben. Um die Kopfstütze zu entfernen, Kopfstütze mit einem Ruck über den oberen End- anschlag hinaus herausziehen. CMS-I-00002340 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 83: Längseinstellung Wählen

    Der Hebel rastet spürbar und hörbar ein. Die Rückenlehne ist in der eingestellten Position arre- tiert. Um die Rückenlehne vollständig nach vorn zu klappen, Armlehnen hochklappen. 5. Den Hebel ziehen und halten. 6. Rückenlehne vollständig nach vorn klappen. CMS-I-00002337 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 84: Fahrergewicht Für Luftfederung Einstellen

    Um die Armlehne anzuheben, Handrad nach außen drehen oder um die Armlehne abzusenken, Handrad nach innen drehen. HINWEIS CMS-I-00002332 Wenn die Armlehne heruntergeklappt wird, bleibt sie in der zuvor eingestellten Neigungsposition stehen. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 85: Lendenwirbelstütze Einstellen

    Um die Stärke der Vorwölbung im unteren Be- reich des Rückenpolsters einzustellen, Handrad nach unten drehen. CMS-I-00002336 6.2.7 Sitzheizung CMS-T-00002561-B.1 Stellung 0 = Sitzheizung aus Stellung 1 = Sitzheizung ein Sitzheizung mit dem Schalter 1 einschalten oder ausschalten. CMS-I-00002338 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 86: Fahrersitz Primo Xl Einstellen

    Der Hebel rastet spürbar und hörbar ein. Die Rückenlehne ist in der eingestellten Position arre- tiert. Um die Rückenlehne vollständig nach vorn zu klappen, Armlehnen hochklappen. 5. Den Hebel ziehen und halten. 6. Rückenlehne vollständig nach vorn klappen. CMS-I-00002337 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...
  • Seite 87 Um die Armlehne anzuheben, Handrad nach außen drehen oder um die Armlehne abzusenken, Handrad nach innen drehen. HINWEIS CMS-I-00002332 Wenn die Armlehne heruntergeklappt wird, bleibt sie in der zuvor eingestellten Neigungsposition stehen. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...
  • Seite 88 Um die Stärke der Vorwölbung im unteren Be- reich des Rückenpolsters einzustellen, Handrad nach unten drehen. CMS-I-00002336 6.3.7 Sitzheizung CMS-T-00002561-B.1 Stellung 0 = Sitzheizung aus Stellung 1 = Sitzheizung ein Sitzheizung mit dem Schalter 1 einschalten oder ausschalten. CMS-I-00002338 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 89: Längshorizontalfederung Einstellen

    CMS-T-00002550-B.1 1. Hebel 1 lösen. 2. Bedienfeld 2 in die gewünschte Position schwenken. 3. Hebel festziehen. CMS-I-00002330 4. Klemmschraube 1 lösen 5. Armauflage 2 vor oder zurück schieben. 6. Klemmschraube festziehen. CMS-I-00002329 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 90: Maschine Vorbereiten Lenksäule Einstellen

    1. Klemmhebel 1 lösen. 2. Lenksäule 2 in gewünschte Position schwen- ken. 3. Klemmhebel festziehen. CMS-I-00002325 6.6 Motorölstand prüfen CMS-T-00002540-C.1 1. Kühlerabdeckung 1 öffnen, siehe Seite 72. 2. Ölmessstab 2 herausziehen. CMS-I-00002317 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 91: Motoröl Nachfüllen

    4. Motorölstand prüfen, siehe Seite 84. 5. Verschlussdeckel schließen. 6. Motorabdeckung schließen, siehe Seite 68. 6.8 Hydraulikölstand prüfen CMS-T-00002542-C.1 1. Grasfangbehälter vollständig absenken, siehe Seite 115. 2. Mähwerk vollständig anheben, siehe Seite 113. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 92: Hydrauliköl Nachfüllen

    6.10 Füllstand Dieselkraftstoff-Tank prüfen CMS-T-00002543-C.1 1. Zündschlüssel in Stellung drehen. 2. Füllstand an der Tankanzeige 1 prüfen. Wenn der Zeiger im roten Bereich ist oder die Warnleuchte leuchtet, Dieselkraftstoff nachfüllen, siehe Seite 87. CMS-I-00002267 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 93: Maschine Vorbereiten Dieselkraftstoff Tanken

    Ventil 1 oben am höchsten Punkt befindet. Dadurch wird der Austritt von Flüssigkeit beim Prüfen des Reifenluftdruckes verhindert. 2. Reifenluftdruck an allen 6 Reifen prüfen. 3. Reifenluftdruck bei Bedarf korrigieren. CMS-I-00006455 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 94: Messer Und Messeraufnahmen Prüfen

    Frostschutzmittel befüllen. 6.13 Messer und Messeraufnahmen prüfen CMS-T-00002680-C.1 WARNUNG Nachlaufender Rotor Einzugsgefahr und Gefahr von Schnittverlet- zungen Solange sich der Rotor und die Schneid- werkzeuge bewegen, halten Sie die Rotorschutzabdeckung ge- schlossen. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 95: Maschine Vorbereiten Messer Auswählen

    Bestückung ein sehr gutes Arbeitsergebnis erzielt wird. Flügelmesser Flügelmesser Flügelmesser Vertikutiermes- Vertikutiermes- lang H77 mit kurz H60 mit Einsatzbereich lang H77, seri- ser 3 mm ser 2 mm Vertikutiermes- Vertikutiermes- enmäßig Rasenplatzpfle- Golfplatzpflege Pflege von Park- anlagen MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 96: Messer Wechseln Oder Ersetzen

    Einsatzzweck bestücken. 6.15 Messer wechseln oder ersetzen CMS-T-00002537-C.1 WARNUNG Nachlaufender Rotor Einzugsgefahr und Gefahr von Schnittverlet- zungen Solange sich der Rotor und die Schneid- werkzeuge bewegen, halten Sie die Rotorschutzabdeckung ge- schlossen. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...
  • Seite 97 3. Messer um 90° drehen und mit der offenen Seite am spitzen Bereich herausnehmen. 4. Anderes oder neues Messer mit der offenen Seite am spitzen Bereich einschieben und Messer auf die Aufnahme schwenken. 5. Rotorschutzabdeckung schließen, siehe Seite 72. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 98: Mulchklappe Einbauen

    6. Mulchklappe nach vorn schwenken, bis die Mulchklappe hinten anliegt. Die Mulchklappe ist montiert und verhindert den Transport des Mähguts zur Förderschnecke. Das Mähgut wird zerkleinert auf dem Boden verteilt. CMS-I-00002377 7. Rotorschutzabdeckung schließen, siehe Seite 72. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 99: Mulchklappe Ausbauen

    6. Mulchklappe 1 auf die Rotorschutzabdeckung legen. Die Mulchklappe muss links und rechts unter die Haken 2 greifen. 7. Feststellschraube 3 festziehen. Die Mulchklappe ist in Transportstellung gesi- chert. 8. Sichere Fixierung der Mulchklappe prüfen. CMS-I-00002378 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 100: Maschine Vorbereiten Schnitthöhe Einstellen

    Eingestellte Schnitthöhe wird an der Schnitthö- henanzeige 2 angezeigt. CMS-I-00002316 5. Kurbel 1 mit dem Handgriff 2 nach unten in die Halterung einschieben, bis die Arretierung 3 einrastet. 6. Sichere Arretierung der Kurbel prüfen. CMS-I-00002315 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 101: Überrollbügel Hochklappen

    4. Überrollbügel 2 nach oben klappen. 5. Verriegelungshebel nach links drehen und in die Aufnahme gleiten lassen. CMS-I-00002312 Überrollbügel ist arretiert. 6. Sichere Arretierung des Überrollbügels prüfen. 7. Fahrersitz einstellen, siehe Seite 75. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 102: Maschine Vorbereiten Überrollbügel Herunterklappen

    Halten Sie den Überrollbügel immer oben fest. Führen Sie den Überrollbügel von Hand bis in seine Endposition. 1. Rückenlehne Fahrersitz ganz nach vorn klappen, siehe Seite 75. 2. Fahrersitz ganz nach vorn schieben, siehe Sei- te 75. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 103: Anhänger Ankuppeln

    1. Sauberkeit der Beleuchtung und der Fahrtrich- tungsanzeiger prüfen. 2. Verschmutzte Beleuchtung vor der Straßenfahrt reinigen. 3. Beleuchtung und Fahrtrichtungsanzeiger auf Funktion prüfen. 4. Defekte Beleuchtung und Fahrtrichtungsanzeiger sofort instandsetzen, siehe Seite 147. 5. Rundumleuchte auf Funktion prüfen. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...
  • Seite 104 Maschine für die Straßenfahrt vorbereiten 6. Defekte Rundumleuchte sofort instandsetzen las- sen. 7. Grasfangbehälter vollständig entleeren, siehe Seite 115. 8. Lose Mähgutreste am Mähwerk entfernen. 9. Mähwerk vollständig anheben, siehe Seite 113. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 105: Maschine Verwenden

    Um bei einer Maschine mit Kabine aufzusteigen und abzusteigen, den Haltegriff 1 an der Kabine und die Trittflä- che 2 verwenden. 4. Immer mit dem Gesicht zur Maschine aufsteigen und absteigen. CMS-I-00004715 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 106: Maschine Fahren

    Um den Sicherheitsgurt zu lösen, die rote Taste am Gurtschloss drücken. CMS-I-00002373 7.2.2 Dieselmotor starten CMS-T-00009328-A.1 VORSICHT Gefahr von Gehörschäden durch hohen Geräuschpegel Wenn Sie mit der Maschine arbeiten, tragen Sie immer einen Gehörschutz. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 107: Dieselmotor Ausschalten

    Sobald der Dieselmotor läuft, Zündschlüssel loslassen. 7.2.3 Dieselmotor ausschalten CMS-T-00002667-C.1 1. Maschine zum Stillstand bringen. 2. Wahlhebel für Fahrtrichtung in Neutralstellung bringen, siehe Seite 102. 3. Feststellbremse betätigen. 4. Zündschlüssel 1 in Stellung drehen. CMS-I-00002385 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 108: Fahrtrichtung Wählen

    Wahlhebel anheben und in Stellung 3 bringen. oder CMS-I-00002370 Wahlhebel in Neutralstellung 4 bringen. 7.2.5 Beschleunigen CMS-T-00009349-B.1 1. Fahrtrichtung wählen. 2. Gaspedal 1 treten. CMS-I-00006408 7.2.6 Bremsen CMS-T-00009326-A.1 Bremspedal 1 treten. CMS-I-00006406 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 109: Feststellbremse Betätigen

    2. Beim Betätigen des Gaspedals 2 das Hilfs- brermspedal langsam lösen. Dadurch wird ein zurückrollen am Berg verhin- dert. CMS-I-00006405 7.2.9 Tempomat verwenden CMS-T-00003074-C.1 7.2.9.1 Tempomat einschalten CMS-T-00002630-C.1 HINWEIS Der Tempomat funktioniert nur beim Vorwärtsfah- ren. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 110: Tempomat Ausschalten

    Das Gaspedal wird getreten. Die Fahrtrichtung wird über den Wahlhebel ge- ändert. Durch erneutes Drücken auf den Schalter des Tempomats. Das Mähwerk blockiert. Der Grasfangbehälter ist nicht vollständig ab- gesenkt. Bei einer Störung oder Fehlermeldung. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 111: Arbeitsscheinwerfer Verwenden

    Rundumleuchte auf den Arbeitsscheinwerfer umge- baut werden. HINWEIS Der elektrische Kontakt befindet sich in der Halte- rung. Die Verbindung wird durch das vollständige Aufschieben des Arbeitsscheinwerfers hergestellt. 1. Klemmverschraubung 1 lösen. 2. Rundumleuchte 2 abnehmen. CMS-I-00004392 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...
  • Seite 112 4. Flügelmutter 1 festschrauben. CMS-I-00004393 5. Rundumleuchte zur Aufbewahrung auf die Halte- rung 1 schieben. 6. Klemmverschraubung 2 festschrauben. CMS-I-00004391 7. Arbeitsscheinwerfer mit der Bedientaste 1 ein- schalten oder ausschalten. CMS-I-00002366 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 113: Beleuchtung Für Die Straßenfahrt Verwenden

    Nach dem Abbiegen stellt sich der Hebel automa- tisch wieder in die Mittelstellung zurück. 7.2.13 Hupe betätigen CMS-T-00002646-B.1 Den Bedientaster 1 drücken. Die Hupe ertönt so lange, wie der Bedientaster gedrückt wird. CMS-I-00002363 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 114: Warnblinklicht Verwenden

    CMS-I-00002265 7.2.15 Scheibenwischer verwenden CMS-T-00006637-B.1 1. Scheibenwischer mit der Bedientaste 1 ein- schalten oder ausschalten. Um die Scheibenwaschanlage zu verwenden, die Bedientaste kurz drücken. Der Scheibenwischer wischt mit Wischwasser. CMS-I-00004728 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 115: Klimaanlage Und Heizung Verwenden

    Beim Anheben und Entleeren des Grasfangbehäl- ters wird das Gebläse automatisch ausgeschaltet. Dadurch wird ein Verstopfen des Frischluftfilters durch Gras oder Laub vermieden. Das Gebläse startet wieder automatisch, wenn der Grasfangbe- hälter ganz abgesenkt ist. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 116: Heizung Verwenden

    Um die Luftdüsen zu öffnen, auf die Mulde 1 drücken. Um die Luftauslassrichtung einzustellen, die Luftdüsen an den geöffneten Lamellen in die gewünschte Richtung drehen. Um die Luftdüsen zu schließen, die Lamellen zu drücken. CMS-I-00004733 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 117: Kabinenbeleuchtung Verwenden

    CMS-T-00002637-C.1 GEFAHR Drehender Rotor und wegschleudernde Gegenstände Senken Sie das Mähwerk vollständig ab, bevor Sie das Mähwerk einschalten. Schalten Sie das Mähwerk nur ein, wenn alle Schutzabdeckungen geschlossen und sicher verriegelt sind. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...
  • Seite 118 Motordrehzahl wie- der erhöht. CMS-I-00002384 WICHTIG Beschädigung des Fördersystems Überfüllen Sie nicht den Grasfangbehäl- ter. Beachten Sie die akustische Füllstands- anzeige. Wenn die akustische Füllstandsanzeige tönt, muss der Grasfangbehälter entleert werden. CMS-I-00002296 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 119: Eco-Modus Beim Mähen Aktivieren

    Motor ausschalten. 7.3.3 Mähen beenden CMS-T-00002668-B.1 WICHTIG Gefahr von Schäden am Rotor Wenn das Mähwerk abgesenkt und aus- geschaltet ist, bewegen Sie nicht die Maschine. 1. Mähwerk mit der Bedientaste 1 ausschalten. CMS-I-00002449 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 120: Vertikutieren

    Maschinenschäden durch hohen Erdanteil Füllen Sie den Grasfangbehälter nur zur Hälfte beim Vertikutieren mit hohem Erdan- teil. Beachten Sie das zulässige Gesamtge- wicht gemäß den Technischen Daten. Vertikutieren wie das Mähen starten und been- den. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...
  • Seite 121 Grasfangbehälter vollständig geschlossen ist. 7.4.2 Grasfangbehälter hochkippentleeren CMS-T-00002642-C.1 WARNUNG Kippgefahr bei angehobenem Grasfangbe- hälter Heben Sie den Grasfangbehälter nur auf festem und ebenem Untergrund an. Heben Sie den Grasfangbehälter niemals in Hanglage oder Schräglage an. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...
  • Seite 122 Um den Grasfangbehälter zu schließen, CMS-I-00002381 Taste drücken. Die Kontrollleuchte leuchtet solange der Grasfangbehälter gekippt und geöffnet ist. 6. Grasfangbehälter durch Drücken der Taste absenken. Die Kontrollleuchte leuchtet solange, bis der Grasfangbehälter vollständig abgesenkt ist. CMS-I-00002379 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 123: Info-Display Einstellen

    2. Zündschlüssel in Stellung drehen. 3. Bedientaster 1 und 2 für 3 Sekunden gedrückt halten. 4. Uhrzeit mit den Bedientastern einstellen. 5. Zündschlüssel in Stellung zurückdrehen. CMS-I-00002392 Beim nächsten Start wird die eingestellte Uhrzeit angezeigt. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 124: Zwischen Normalmodus Und Job-Modus Umschalten

    3. Bedientaster 1 für 10 Sekunden drücken. 4. Zündschlüssel in Stellung zurückdrehen. CMS-I-00002394 7.5.5 Wartungsintervall zurücksetzen CMS-T-00002757-C.1 HINWEIS Der Wartungsintervall darf nur von einer Fach- werkstatt nach der durchgeführten Wartung zu- rückgesetzt werden. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 125: Maschine Verwenden Info-Display Einstellen

    Fahrersitz ist nicht besetzt. 1. Zündschlüssel in Stellung drehen. 2. Bedientaster 1 und 2 gleichzeitig 5 Mal 1 Se- kunde lang drücken. 3. Grasfangbehälter absenken, siehe Seite 115. 4. Zündschlüssel in Stellung zurückdrehen. CMS-I-00002392 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 126: Maschine Anheben

    Setzen Sie den Wagenheber oder Hebe- CMS-I-00000431 einrichtungen nur am Rahmen im Bereich der Kennzeichnung an. 1. Wagenheber oder Hebeeinrichtungen an den ge- kennzeichneten Stellen am Rahmen 1 anset- zen. 2. Maschine langsam anheben. CMS-I-00002410 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 127: Maschine Warten

    Antriebsriemen wechseln siehe Seite 131 Hydrauliköl mit Filter wechseln siehe Seite 132 Wasserabscheider Filtereinsatz wechseln siehe Seite 134 Kraftstofffilter wechseln siehe Seite 135 Motorkühlmittel wechseln siehe Seite 135 Dieseltank reinigen siehe Seite 136 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 128: Intervall

    Der richtige Füllstand befindet sich zwischen den Markierungen Minimal und Maximal am Kühlmit- telbehälter. 3. Bei Bedarf Motorkühlmittel über die Einfüllöffnung 2 nachfüllen. SAE J814C, J1941, Zulässiges Kühlmittel J1034, J2036 CMS-I-00002411 4. Wartungshaube schließen, siehe Seite 74. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 129: Kühler Reinigen

    Ring steigt an, je mehr Wasser sich im Kraft- stoff befindet. CMS-I-00002435 Wenn der Wassergehalt im Kraftstoff zu hoch ist, den Wasserabscheider reinigen, siehe Seite 124. 4. Sitzträger schließen, siehe Seite 65. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 130: Dieselvorfilter Wasserabscheider Reinigen

    8. Sitzträger schließen, siehe Seite 65. 8.2.6 Radschrauben-Anzugsmoment prüfen CMS-T-00002752-B.1 INTERVALL nach dem ersten Einsatz alle 50 Betriebsstunden oder wöchentlich Bereifung Anzugsmoment Bereifung vorne, 128 Nm 24x12,00-12 6PR Bereifung hinten, 80 Nm 20x10,00-10 6PR Radschrauben-Anzugsmoment prüfen. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 131: Hydraulikschläuche Prüfen

    Fachwerkstatt ersetzen lassen. 5. Lose Verschraubungen nachziehen. 8.2.8 Antriebsriemen prüfen CMS-T-00002745-C.1 INTERVALL alle 50 Betriebsstunden oder wöchentlich Die nachfolgenden Werte dienen zur Prüfung der Rie- menspannung an den jeweiligen Antriebsriemen. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...
  • Seite 132 10. Motorabdeckung schließen, siehe Seite 68. 11. Sitzträger öffnen, siehe Seite 63. 12. Riemenspannung am Mähwerkantriebsriemen 1 prüfen. 13. Nachstellen der Riemenspannung in einer Fach- werkstatt durchführen lassen. 14. Mähwerkantriebsriemen auf Beschädigungen und Verschleiß prüfen. CMS-I-00002432 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...
  • Seite 133 25. Nachstellen der Riemenspannung in einer Fach- werkstatt durchführen lassen. 26. Alle 5 Antriebsriemen Längsschnecke auf Be- schädigungen und Verschleiß prüfen. 27. Beschädigte und verschlissene Antriebsriemen CMS-I-00002738 sofort von einer Fachwerkstatt ersetzen lassen. 28. Schutzabdeckung anbauen. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 134: Luftfilter Reinigen

    1. Kühlerabdeckung öffnen, siehe Seite 72. 2. Verriegelungen 1 öffnen. 3. Luftfilterdeckel 2 abnehmen. CMS-I-00002412 4. Luftfilter 1 mit Druckluft vorsichtig ausblasen. 5. Luftfilterdeckel anbauen. 6. Luftfilterdeckel verriegeln. 7. Kühlerabdeckung schließen, siehe Seite 73. CMS-I-00002413 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 135: Luftfilter Wechseln

    3. Luftfilterdeckel 2 abnehmen. CMS-I-00002412 4. Luftfilter 1 herausnehmen. CMS-I-00002413 5. Darunter liegenden Luftfilter 2 herausnehmen. 6. Beide Luftfilter erneuern. 7. Luftfilterdeckel anbauen und verriegeln. 8. Kühlerabdeckung schließen, siehe Seite 73. CMS-I-00002917 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 136: Batterie Prüfen

    3. Je nach Batteriespannung die Batterie aufladen oder auswechseln. Um die Batterie auszubauen, die Halterung 2 abbauen. Wenn die neue Batterie eingebaut ist, die Halterung 2 wieder anbauen. 6. Sitzträger schließen, siehe Seite 65. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 137: Antriebsriemen Wechseln

    WICHTIG Gefahr von Maschinenschäden. Lassen Sie Antriebsriemen nur von einer qualifizierten Fachwerkstatt auswechseln oder einstellen. 1. Alle 3 Hauptantriebsriemen 1 auswechseln. CMS-I-00002433 2. Lüfterantriebsriemen 1 auswechseln. CMS-I-00002737 3. Mähwerkantriebsriemen 1 auswechseln. CMS-I-00002432 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 138: Hydrauliköl Mit Filter Wechseln

    500 Betriebsstunden oder alle 12 Monate 1. Hydrauliköl über die Ablassschraube 1 ablas- sen. 2. Hydrauliköl mit einem geeigneten Auffangbehälter auffangen und umweltgerecht entsorgen. 3. Ablassschraube mit neuem Dichtring festschrau- ben. CMS-I-00002416 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 139: Motoröl Mit Ölfilter Wechseln

    Lassen Sie Arbeiten am Motor und sei- nen Komponenten ausschließlich von ei- ner qualifizierten Fachwerkstatt durchfüh- ren. Beachten Sie für Arbeiten am Motor und seinen Komponenten die Betriebsanlei- tung des Motorherstellers. CMS-I-00002415 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 140: Wasserabscheider Filtereinsatz Wechseln

    Lassen Sie Arbeiten am Motor und sei- nen Komponenten ausschließlich von ei- ner qualifizierten Fachwerkstatt durchfüh- ren. Beachten Sie für Arbeiten am Motor und seinen Komponenten die Betriebsanlei- tung des Motorherstellers. CMS-I-00002435 Filtereinsatz im Wasserabscheider 1 wechseln. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 141: Kraftstofffilter Wechseln

    Gefahr von Maschinenschäden Lassen Sie Arbeiten am Motor und sei- nen Komponenten ausschließlich von einer qualifizierten Fachwerkstatt durchführen. Beachten Sie für Arbeiten am Motor und seinen Komponenten die Betriebsanleitung des Motorherstellers. Motorkühlmittel wechseln. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 142: Dieseltank Reinigen

    1. Sitzträger öffnen, siehe Seite 63. 2. Deckel 1 abschrauben. 3. Behälter mit einer Mischung aus Wasser und Scheibenwaschmittel auffüllen. 4. Deckel zuschrauben. 5. Scheibenwaschanlage auf Funktion prüfen. 6. Sitzträger schließen, siehe Seite 65. CMS-I-00004735 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 143: Scheibenwischer Wischblatt Prüfen

    Gefahr von Maschinenschäden Lassen Sie Arbeiten an der Klimaanlage und dem Kältemittelkreislauf nur von einer Fachwerkstatt durchführen. Beachten Sie für Arbeiten an der Klimaan- lage die Betriebsanleitung und Wartungs- anleitung des Kabinenherstellers. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 144: Frischluftfilter Der Kabine Reinigen

    1. Schraube 1 abschrauben. CMS-I-00007118 2. Filterblech 1 unten herausklappen. 3. Filterblech nach unten wegnehmen. 4. Filterschaumstoff 2 herausnehmen. 5. Filterschaumstoff mit Druckluft reinigen. 6. Beschädigten Filterschaumstoff ersetzen. 7. Filterblech mit Druckluft reinigen. CMS-I-00007117 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 145: Umluftfilter Der Kabine Reinigen

    15. Filterblech mit Schraube anschrauben. CMS-I-00007117 8.2.23 Umluftfilter der Kabine reinigen CMS-T-00006653-A.1 INTERVALL alle 10 Betriebsstunden oder bei Bedarf 1. Umluftfilter 1 auf Verschmutzung prüfen. 2. Umluftfilter mit Druckluft reinigen oder absaugen. CMS-I-00004738 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 146: Maschine Instand Halten Maschine Schmieren

    8 | Maschine instand halten Maschine schmieren 8.3 Maschine schmieren CMS-T-00002734-A.1 8.3.1 Schmierstellenübersicht CMS-T-00002735-A.1 CMS-I-00002426 alle 10 Betriebsstunden / täglich CMS-I-00002424 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 147: Alle 50 Betriebsstunden / Wöchentlich

    8 | Maschine instand halten Maschine schmieren alle 50 Betriebsstunden / wöchentlich CMS-I-00002422 CMS-I-00002421 CMS-I-00002427 CMS-I-00002425 CMS-I-00002423 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 148: Störungen Beseitigen

    Störung in der Elektronik Arbeit mit der Maschi- 131, 132, pe rechts erscheint ne sofort beenden. 161, 162, Störung in einer qua- 191, 192, lifizierten Fachwerk- 341, 371, statt beseitigen las- sen. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...
  • Seite 149 ECU interner Fehler er- Störung am ECU Arbeit mit der Maschi- 24, 25, 26, scheint ne sofort beenden. 27, 28, 29, Störung in einer qua- 30, 40, 42, lifizierten Fachwerk- statt beseitigen las- sen. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...
  • Seite 150 Störung in einer qua- lifizierten Fachwerk- statt beseitigen las- sen. 4265 Fehler Lenkwinkelsensor Störung am Lenkwinkel- Arbeit mit der Maschi- erscheint sensor ne sofort beenden. Störung in einer qua- lifizierten Fachwerk- statt beseitigen las- sen. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...
  • Seite 151 8009 Fehlermeldung Motor Öl- Motor Öldruck ist zu hoch Arbeit mit der Maschi- druck erscheint oder zu niedrig ne sofort beenden. Störung in einer qua- lifizierten Fachwerk- statt beseitigen las- sen. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...
  • Seite 152 Schnittgut blockiert die Querförderschnecke Fremdkörper oder siehe Seite 151 Schnittgut blockiert die Längsförderschnecke Fremdkörper blockiert den Rotorschutzabde- Rotor ckung öffnen, siehe Seite 70. Fremdkörper entfer- nen. Rotorschutzabde- ckung schließen, sie- he Seite 72. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...
  • Seite 153 1. Leuchtmittel ersetzen. 2. Beleuchtungszuleitung prüfen. 3. Defekte Beleuchtungszuleitungen ersetzen. Sicherung defekt CMS-T-00009531-A.1 1. Wartungshaube öffnen, siehe Seite 73. 2. Schrauben 1 unten am Sicherungskasten he- rausdrehen. 3. Abdeckung 2 nach rechts herausschieben. CMS-I-00002395 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...
  • Seite 154 7. Wartungshaube schließen, siehe Seite 74. Hauptsicherung der Kabine defekt CMS-T-00010466-A.1 1. Motorabdeckung öffnen, siehe Seite 67. Position Verwendung Nennstrom Hauptsicherung 30 A Maxi-Si- der Kabine cherung CMS-I-00007120 2. Sicherungshalter öffnen 3. Defekte Sicherung ersetzen. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...
  • Seite 155 (Klemme Steuerung der Klima- anlage und Heizung 2. Defekte Sicherung ersetzen. 3. Abdeckung am Sicherungskasten zuklappen. Störungswarnleuchte CMS-T-00003728-B.1 Die Störungswarnleuchte leuchtet in Verbindung mit einer anderen Warnleuchte oder Fehlermeldung. 1. Maschine sichern. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...
  • Seite 156 5. Kurbel durch die Öffnung auf die Welle der Quer- förderschnecke schieben. CMS-I-00002387 Um den Fremdkörper oder die Blockade zu lö- sen, Kurbel drehen. 7. Fremdkörper entfernen. 8. Rotorschutzabdeckung schließen. 9. Kurbel in die Halterung am Mähwerk einsetzen. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...
  • Seite 157 10. Kurbel in die Halterung am Mähwerk einsetzen. Um den Grasfangbehälter zu entsichern, Kugelhahn 1 , auf der linken und rechten Seite, in Stellung 2 drehen. 12. Grasfangbehälter vollständig absenken, siehe Seite 115. CMS-I-00002349 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 158: Maschine Reinigen

    1. Maschine auf einer ebenen Fläche abstellen und sichern. 2. Den Kühler nur mit Druckluft reinigen. 3. Grasreste mit Bereich des Motors und der Abgas- anlage nur mit Druckluft entfernen. 4. Die Maschine mit Hochdruckreiniger oder Heiß- wasser-Hochdruckreiniger reinigen. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 159: Maschine Transportieren

    Bringen Sie die Anschlagmittel zum He- ben nur an den gekennzeichneten An- schlagpunkten an. Um die erforderliche Tragfähigkeit der Anschlagmittel zu bestimmen, beachten Sie die Angaben in der folgen- den Tabelle. Erforderliche Tragfähigkeit 1000 kg MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 160: Maschine Mit Einem Transportfahrzeug Bewegen

    Verladen Sie die Maschine nur mit vollstän- dig entleertem und abgesenktem Gras- fangbehälter. Verladen Sie die Maschine vorwärts in Fahrtrichtung des Transportfahrzeuges. Die Maschine ohne Kabine verfügt über 2 Zurrpunkte zur Ladungssicherung. CMS-I-00002440 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...
  • Seite 161 2. Maschine langsam und vorsichtig auf den Anhän- ger oder LKW fahren. 3. Motor ausschalten und Feststellbremse betäti- gen. CMS-I-00002439 4. Zurrgurte nur an den gekennzeichneten Stellen anbringen. 5. Maschine vorschriftsmäßig auf dem Transport- fahrzeug sichern. CMS-I-00000450 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 162: Maschine Abschleppen

    Bypassventile sind geöffnet. Die Maschine kann abgeschleppt werden. CMS-I-00002417 4. Abschleppseil an der Abschleppöse 1 befesti- gen. 5. Nach dem Abschleppen die Bypassventile wieder schließen. 6. Nach dem Abschleppen die Feststellbremse be- tätigen. CMS-I-00002430 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 163: Maschine Abstellen

    6. Batterie an einem trockenen und frostfreien Ort lagern. 7. Den Zustand der Antriebsriemen prüfen. 8. Bei Bedarf die Antriebsriemen von einer qualifi- zierten Fachwerkstatt auswechseln lassen. 9. Auf ausreichend Frostschutz im Motor-Kühlsys- tem achten. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...
  • Seite 164 10 | Maschine abstellen Maschine für längeren Stillstand oder Überwinterung vorbereiten 10. Den Wischwasserbehälter mit frostgeschütztem Scheibenwischwasser befüllen. 11. Maschine an einem trockenen Ort lagern. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 165: Anhang

    11 | Anhang Anhang CMS-T-00002703-C.1 11.1 Schraubenanziehmomente CMS-T-00000373-B.1 CMS-I-000260 HINWEIS Falls nicht anders ausgewiesen, gelten die in der Tabelle aufgeführten Schraubenanziehmomente. 10.9 12.9 M8x1 16(17) M10x1 18(19) M12x1,5 M 14x1,5 M16x1,5 M18x1,5 M20x1,5 MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 166: Mitgeltende Dokumente

    M27x2 1150 1600 1950 1450 2000 2400 M30x2 1600 2250 2700 CMS-I-00000065 20,4 40,7 70,5 11.2 Mitgeltende Dokumente CMS-T-00002704-B.1 Betriebsanleitung des Dieselmotors Yanmar Betriebsanleitung und Wartungsanleitung der Kli- maanlage Betriebsanleitung des Radios MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...

  • Seite 167: Verzeichnisse

    Komponenten miteinander kommunizieren. ECU ist die Abkürzung von Electronic Control Unit. Steuergeräte oder Motorsteuergeräte werden so be- zeichnet. Maschine Der selbstfahrende Mäher wird in dieser Betriebsan- leitung durchgängig als Maschine bezeichnet. MG7482-DE-DE | C.1 | 22.09.2022 | © AMAZONE...
