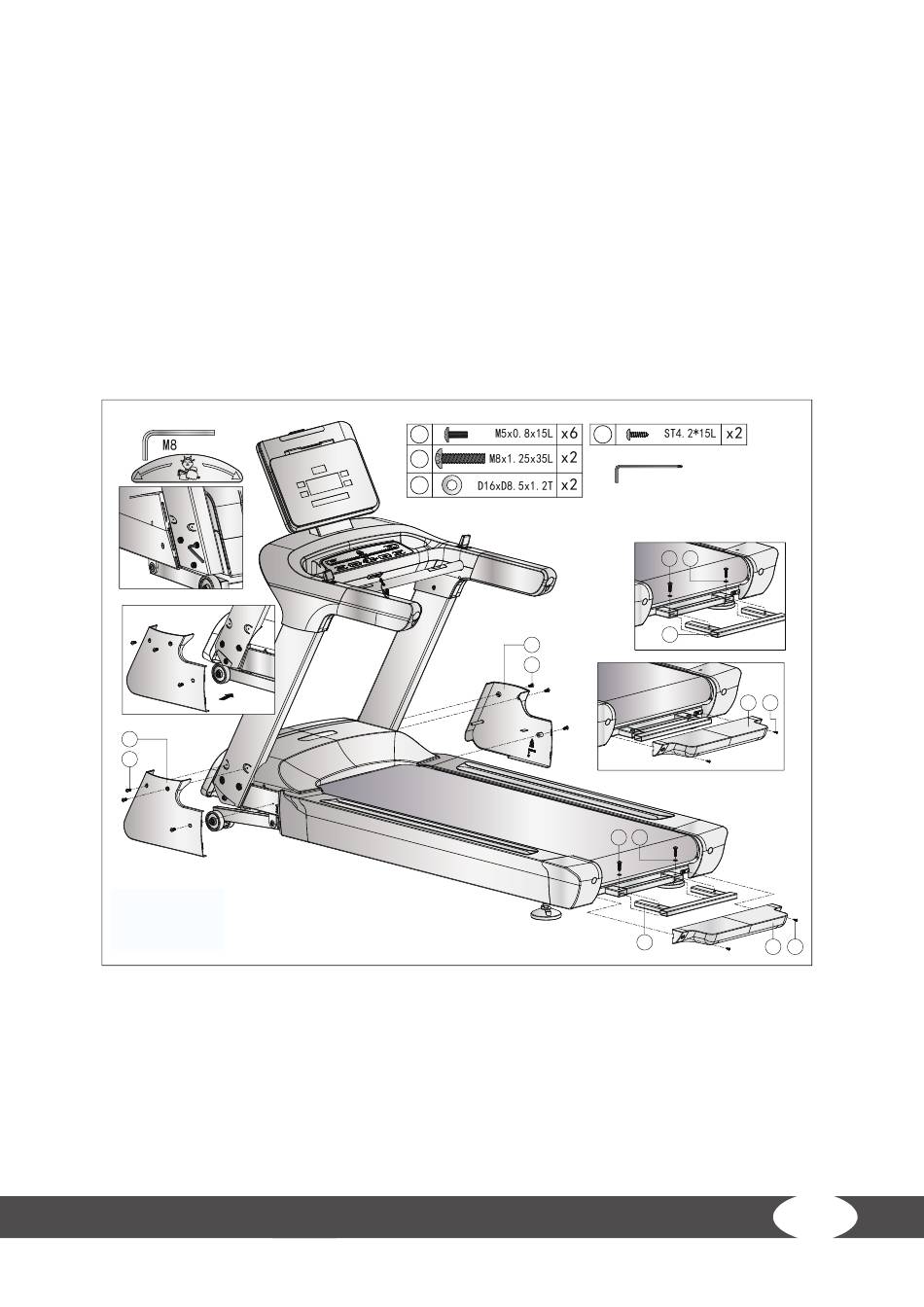

Schritt 4: Abschluss der Montage
1. Befestigen Sie die unteren Konsolenmastabdeckungen (8L und 8R) am Hauptrahmen (1) mit
insgesamt sechs Schrauben (11) (Abb. 4-1 & 4-2).
2. Befestigen Sie das Rahmenteil (19) am Hauptrahmen (1) mit zwei Schrauben (18) und zwei
Unterlegscheiben (27) (Abb. 4-3).
3. Befestigen Sie die Abdeckung (21) mit zwei Schrauben (23) am Rahmenteil (19) (Abb. 4-4).
4-1
4-2
8L
11
step 4
11
18
27
8R
11
23
18 27
19
4-3
21 23
4-4
18 27
19
21 23
