Taurus T10.5 Pro Montage- Und Bedienungsanleitung Seite 16

Schritt 3: Montage der Konsole

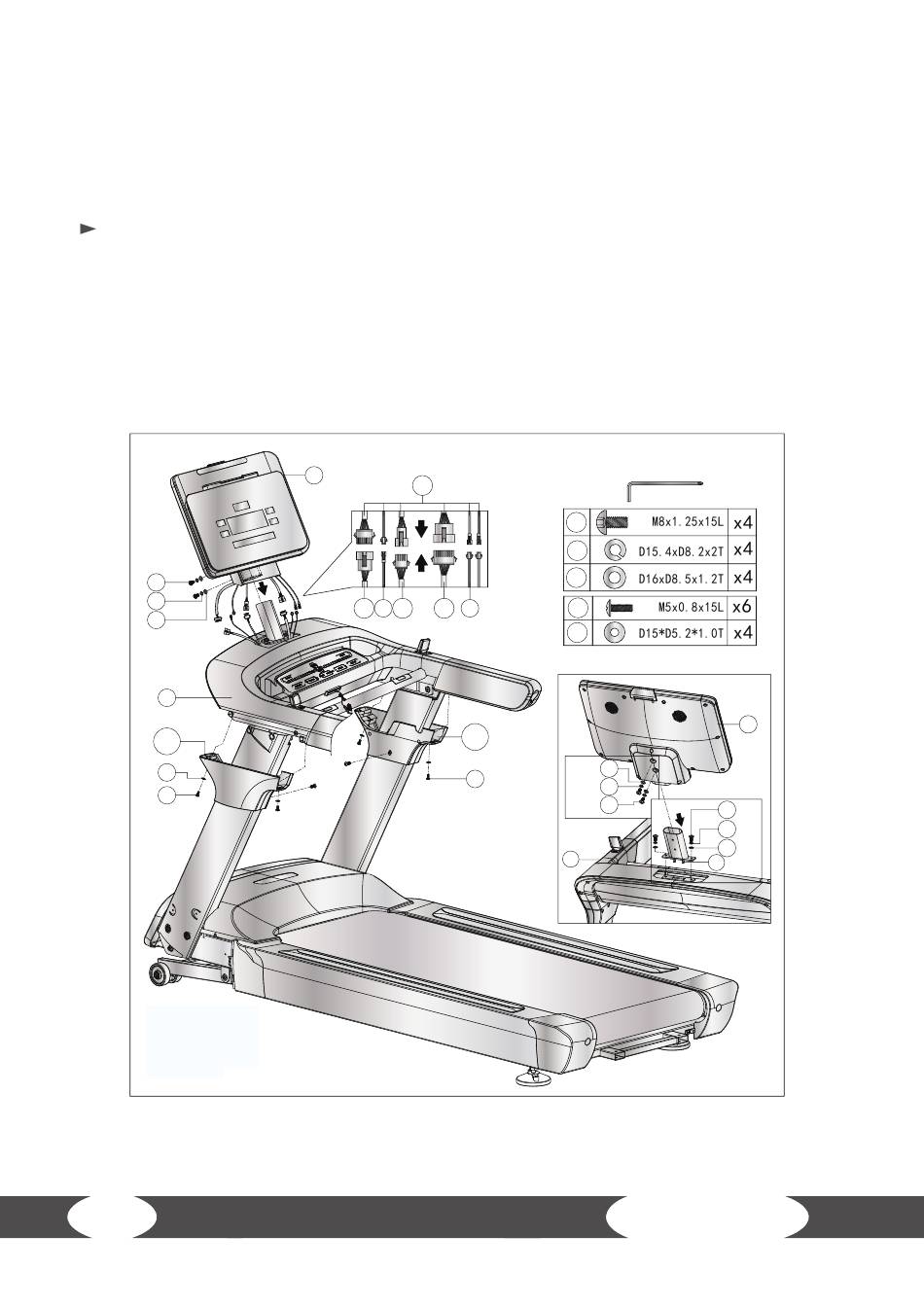

1. Montieren Sie die Konsolenhalterung (7) mit insgesamt zwei Schrauben (142), zwei
Federscheiben (143) und zwei Unterlegscheiben (27) an der Konsoleneinheit (4) (Abb. 3-1).
2. Verbinden Sie die Kabel (93, 98, 118, 120 und 156) mit ihren jeweiligen Gegenstücken von der
Konsole (84) (Abb. 3-2).
ACHTUNG
Achten Sie bei dem folgenden Schritt darauf die Kabel nicht einzuklemmen.
3. Montieren Sie die Konsole (84) auf der Konsolenhalterung (7) mit insgesamt zwei Schrauben
(142), zwei Federscheiben (143) und zwei Unterlegscheiben (27).
4. Schieben Sie die oberen Konsolenmastabdeckungen (105L und 105R) wieder hoch und
befestigen Sie sie an der Konsoleneinheit (4) mit insgesamt sechs Schrauben (11) und vier
Unterlegscheiben (109).
