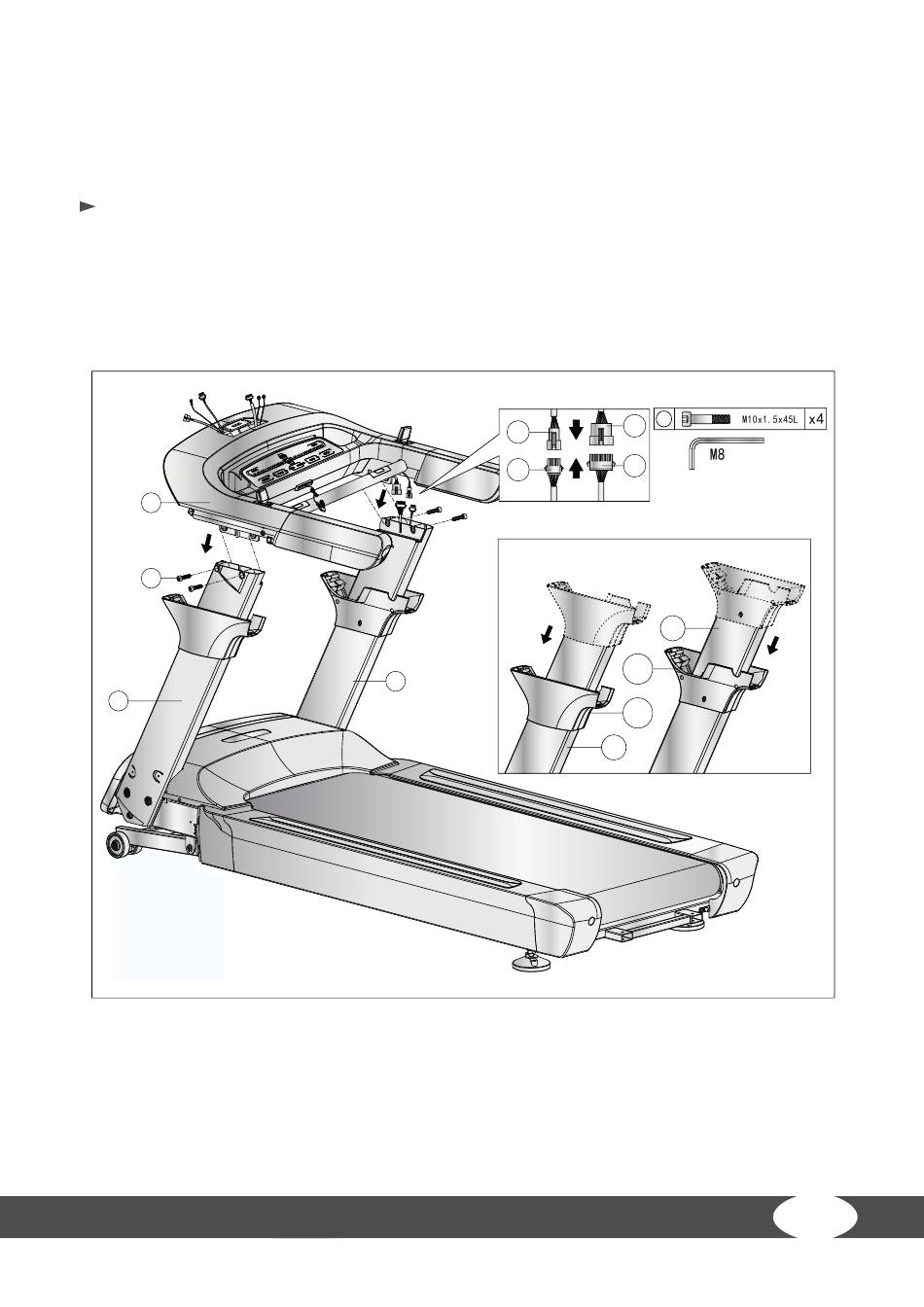

Schritt 2: Montage der Konsoleneinheit
1. Schieben Sie die oberen Konsolenmastabdeckungen (105R und 105L) auf den Konsolenmasten
(2 & 3) entlang nach unten (Abb. 2-1).
2. Verbinden Sie die Kabel (120 und 121, 156 und 157) miteinander (Abb. 2-2).
ACHTUNG
Achten Sie bei dem folgenden Schritt darauf die Kabel nicht einzuklemmen.
3. Montieren Sie die Konsoleneinheit (4) mit insgesamt vier Schrauben (62) an den Konsolenmasten
(2 & 3).
