Diagnose und Störungsbehebung
170

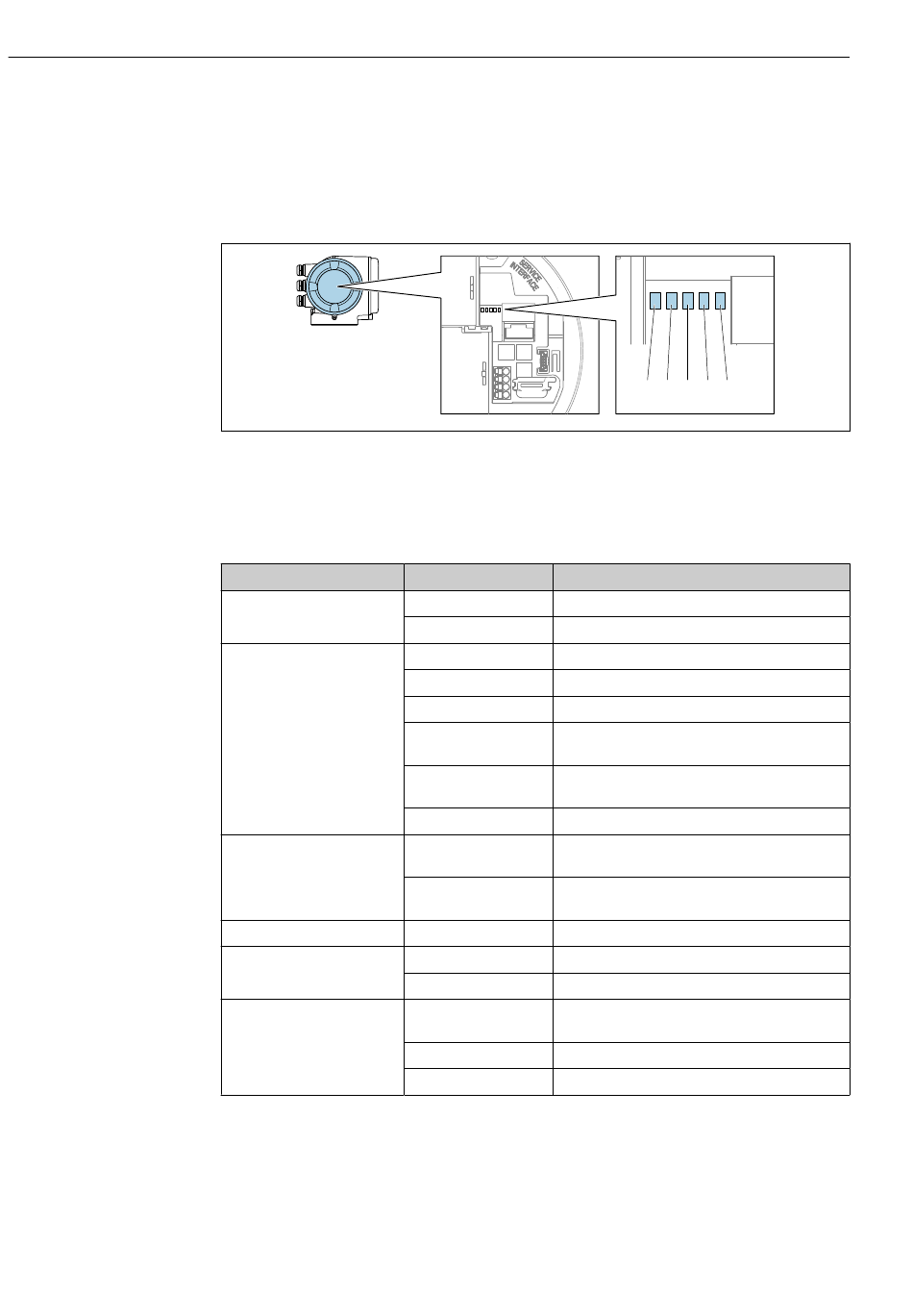

12.2 Diagnoseinformation via Leuchtdioden
12.2.1 Messumformer
Verschiedene Leuchtdioden (LED) im Messumformer liefern Informationen zum Geräte-
status.
1 Versorgungsspannung
2 Gerätestatus
3 Nicht verwendet
4 Kommunikation
5 Serviceschnittstelle (CDI) aktiv, Ethernet Link/Activity
LED
1 Versorgungsspannung
2 Gerätestatus (Normalbe-
trieb)
2 Gerätestatus (Beim Auf-
starten)
3 Nicht verwendet
4 Kommunikation
5 Serviceschnittstelle
(CDI),
Ethernet Link/Activity
Farbe Bedeutung
Aus Versorgungsspannung ist aus oder zu niedrig.
Grün Versorgungsspannung ist ok.
Aus Firmwarefehler
Grün Gerätestatus ist ok.
Grün blinkend Gerät ist nicht konfiguriert.
Rot Diagnoseereignis mit Diagnoseverhalten Alarm ist
aufgetreten.
Rot blinkend Diagnoseereignis mit Diagnoseverhalten Warnung
ist aufgetreten.
Rot blinkend/Grün Gerät startet neu.
Rot langsam blinkend Wenn > 30 Sekunden: Problem mit dem Bootlo-
ader.
Rot schnell blinkend Wenn > 30 Sekunden: Kompatibilitätsproblem
beim Einlesen der Firmware.
– –
Aus Gerät empfängt keine Profibus-Daten.
Weiß Gerät empfängt Profibus-Daten.
Aus Nicht angeschlossen oder keine Verbindung herge-
stellt.
Gelb Angeschlossen und Verbindung hergestellt.
Gelb blinkend Serviceschnittstelle aktiv.
Proline Promass E 300 PROFIBUS DP
1 2 3 4 5
Endress+Hauser
A0029629
