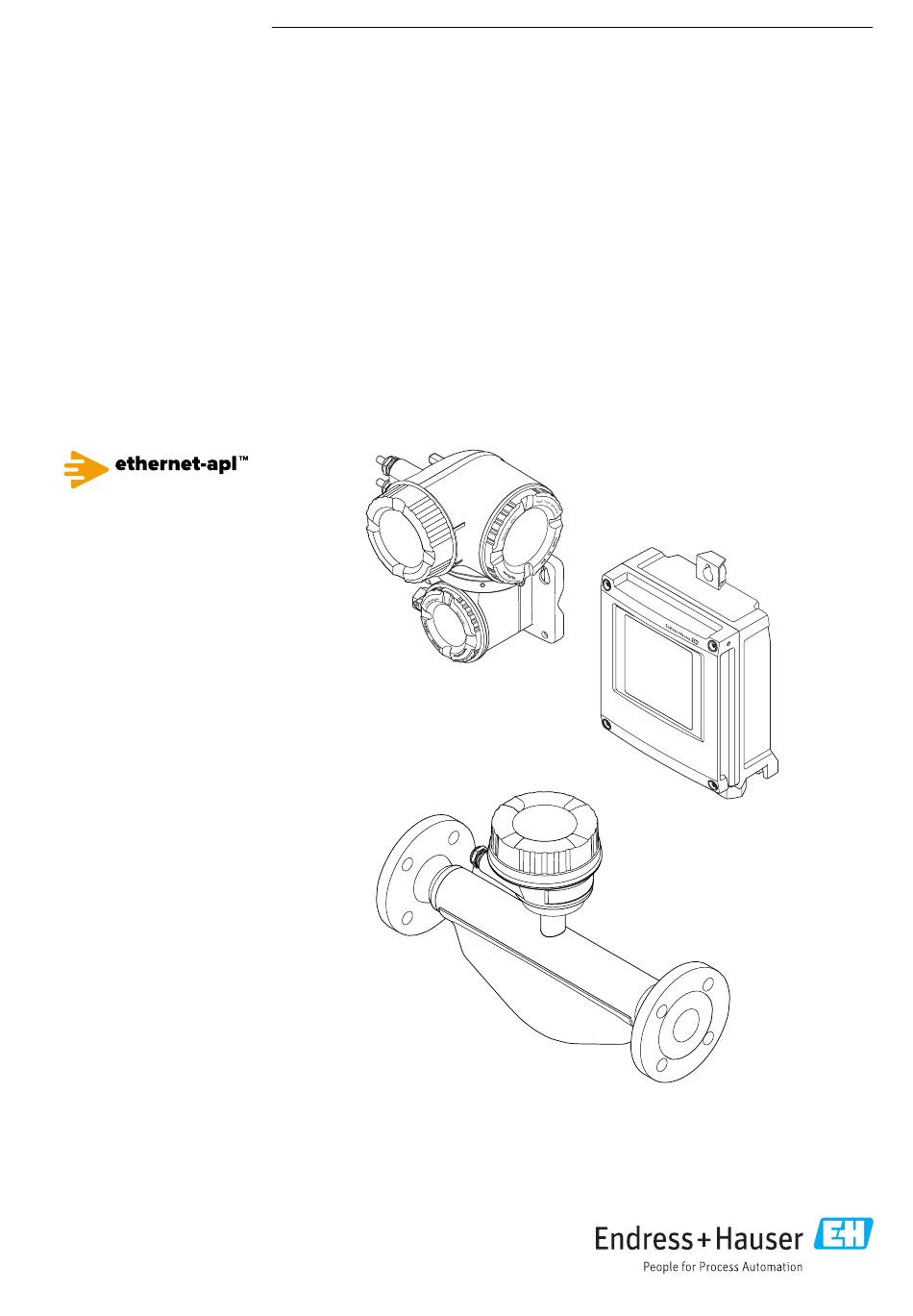

Seite 1 Products Solutions Services BA02124D/06/DE/01.22-00 71573814 2024-01-08 Gültig ab Version 01.00.zz (Gerätefirmware) Betriebsanleitung Proline Promass E 500 Coriolis-Durchflussmessgerät PROFINET mit Ethernet-APL advanced physical layer...
Seite 2 Proline Promass E 500 PROFINET mit Ethernet-APL • Dokument so aufbewahren, dass das Dokument bei Arbeiten am und mit dem Gerät jederzeit verfügbar ist. • Um eine Gefährdung für Personen oder die Anlage zu vermeiden: Kapitel "Grundlegende Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen.
Seite 3 Proline Promass E 500 PROFINET mit Ethernet-APL Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 6 Montage ......22 Dokumentfunktion .
Seite 4 Inhaltsverzeichnis Proline Promass E 500 PROFINET mit Ethernet-APL Zugriff auf Bedienmenü via Vor-Ort-Anzeige . 69 10.5.7 Stromeingang konfigurieren ..118 8.3.1 Betriebsanzeige ....69 10.5.8 Statuseingang konfigurieren .
Seite 5 13.2 Mess- und Prüfmittel ....283 13.3 Endress+Hauser Dienstleistungen ..Reparatur ..... . . 284 14.1 Allgemeine Hinweise .
Seite 6 Hinweise zum Dokument Proline Promass E 500 PROFINET mit Ethernet-APL Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
Seite 7 Proline Promass E 500 PROFINET mit Ethernet-APL Hinweise zum Dokument Symbol Bedeutung Leuchtdiode ist an. Leuchtdiode blinkt. 1.2.4 Werkzeugsymbole Symbol Bedeutung Torx Schraubendreher Kreuzschlitzschraubendreher Gabelschlüssel 1.2.5 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.
Seite 8 Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen 1.3.1 Dokumentfunktion Folgende Dokumentationen können je nach bestellter Geräteausführung verfügbar sein:...
Seite 9 Proline Promass E 500 PROFINET mit Ethernet-APL Sicherheitshinweise Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert.
Seite 10 HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.
Seite 11 Proline Promass E 500 PROFINET mit Ethernet-APL Sicherheitshinweise Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EU-Richtlinien, die in der gerätespezifischen EU-Konformi- tätserklärung aufgelistet sind. Mit Anbringung der CE-Kennzeichnung bestätigt der Her- steller diesen Sachverhalt.
Seite 12 Sicherheitshinweise Proline Promass E 500 PROFINET mit Ethernet-APL • Anwenderspezifischer Freigabecode Den Schreibzugriff auf die Parameter des Geräts via Vor-Ort-Anzeige, Webbrowser oder Bedientool (z.B. FieldCare, DeviceCare) schützen. Das Zugriffsrecht wird durch die Ver- wendung eines anwenderspezifischen Freigabecodes klar geregelt. • WLAN-Passphrase Der Netzwerkschlüssel schützt eine Verbindung zwischen einem Bediengerät (z.B.
Seite 13 Proline Promass E 500 PROFINET mit Ethernet-APL Sicherheitshinweise Die Geräte- und Status-Informationen können auf der Login-Seite ausgeblendet werden. Dadurch wird ein unberechtigtes Auslesen der Informationen unterbunden. Detaillierte Informationen zu den Parametern des Geräts: Dokument "Beschreibung Geräteparameter" →  320. 2.7.4 Zugriff via Serviceschnittstelle (CDI-RJ45) Das Gerät kann über die Serviceschnittstelle (CDI-RJ45) mit einem Netzwerk verbunden...
Seite 14 Produktbeschreibung Proline Promass E 500 PROFINET mit Ethernet-APL Produktbeschreibung Die Messeinrichtung besteht aus einem Messumformer und einem Messaufnehmer. Mess- umformer und Messaufnehmer werden räumlich voneinander getrennt montiert. Sie sind über Verbindungskabel miteinander verbunden. Produktaufbau Zwei Geräteausführungen des Messumformers sind verfügbar.
Seite 15 Proline Promass E 500 PROFINET mit Ethernet-APL Produktbeschreibung 3.1.2 Proline 500 Signalübertragung: Analog Bestellmerkmal "Integrierte ISEM Elektronik", Option B "Messumformer" Für den Einsatz in Anwendungen, bei denen besondere Anforderungen aufgrund der Umgebungs- oder Betriebsbedingungen gefordert sind. Die Elektronik befindet sich im Messumformer, dadurch besonders geeignet: •...
Seite 16 • Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hau- ser Vertriebszentrale. • Die Technische Dokumentation ist über Internet oder die Endress+Hauser Operati- ons App verfügbar, siehe Kapitel "Produktidentifikation" →  17. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Geräts zur Verfügung: •...
Seite 17 • Die Kapitel "Weitere Standarddokumentation zum Gerät" und "Geräteabhängige Zusatz- dokumentation" • Der Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den DataMatrix-Code auf dem Typenschild scannen. 4.2.1 Messumformer-Typenschild Proline 500 – digital Order code: Ser.
Seite 18 Warenannahme und Produktidentifizierung Proline Promass E 500 PROFINET mit Ethernet-APL Proline 500 3 4 5 Order code: Ser. no.: Ext. ord. cd.: Date: A0029192  4 Beispiel für ein Messumformer-Typenschild Herstellungsort Name des Messumformers Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext.
Seite 19 Proline Promass E 500 PROFINET mit Ethernet-APL Warenannahme und Produktidentifizierung 4.2.2 Messaufnehmer-Typenschild Order code: Ser. no.: Ext. ord. cd.: A0029206  5 Beispiel für ein Messaufnehmer-Typenschild Teil 1 Name des Messaufnehmers Herstellungsort Nennweite des Messaufnehmers; Flanschnennweite/Nenndruck; Testdruck des Messaufnehmers; Messstoff- Temperaturbereich;...
Seite 20 Warenannahme und Produktidentifizierung Proline Promass E 500 PROFINET mit Ethernet-APL 4.2.3 Symbole auf Messgerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Um die Art der potenziellen Gefahr und die zur Vermeidung der Gefahr erforderlichen Maßnahmen herauszufinden, die Dokumenta-...
Seite 21 Proline Promass E 500 PROFINET mit Ethernet-APL Lagerung und Transport Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: ‣ Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. ‣ Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmut- zungen im Messrohr.
Seite 22 Montage Proline Promass E 500 PROFINET mit Ethernet-APL 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.
Seite 23 Proline Promass E 500 PROFINET mit Ethernet-APL Montage Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, fol- gende Einbauorte in der Rohrleitung vermeiden: • Einbau am höchsten Punkt der Leitung • Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung Bei einer Fallleitung Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Falllei-...
Seite 24 Montage Proline Promass E 500 PROFINET mit Ethernet-APL Einbaulage Empfehlung Vertikale Einbaulage A0015591 Horizontale Einbaulage Messumfor- mer oben Ausnahme: →  8,  24 A0015589 Horizontale Einbaulage Messumfor- mer unten Ausnahme: →  8,  24 A0015590 Horizontale Einbaulage Messumfor-...
Seite 25 Abhängigkeit Umgebungstemperatur zu Messstofftemperatur →  306 ‣ Bei Betrieb im Freien: Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen. Eine Wetterschutzhaube kann bei Endress+Hauser bestellt werden →  286. Systemdruck Es ist wichtig, dass keine Kavitation und kein Ausgasen der in Flüssigkeiten enthaltenen Gase auftritt.
Seite 26 Montage Proline Promass E 500 PROFINET mit Ethernet-APL A0034391  9 Wärmeisolation mit freiem Halsrohr Beheizung HINWEIS Überhitzung der Messelektronik durch zu hohe Umgebungstemperatur! ‣ Maximal zulässige Umgebungstemperatur für den Umformer einhalten. ‣ Je nach Messstofftemperatur Anforderungen an die Einbaulage beachten.
Seite 27 Proline Promass E 500 PROFINET mit Ethernet-APL Montage Lebensmitteltauglichkeit Bei Installation in hygienischen Anwendungen: Hinweise im Kapitel "Zertifikate und Zulassungen/Lebensmitteltauglichkeit" beachten →  316 Berstscheibe Prozessrelevante Informationen: →  308. WARNUNG Gefährdung durch austretende Messstoffe! Unter Druck austretende Messstoffe können zu Verletzungen oder Sachschaden führen.
Seite 28 Montage Proline Promass E 500 PROFINET mit Ethernet-APL 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553  11 Wetterschutzhaube Proline 500; Maßeinheit mm (in) Deckelsicherung: Proline 500 HINWEIS Bestellmerkmal "Messumformergehäuse", Option L "Guss, rostfrei": Die Deckel des Messumformergehäuses sind mit einer Deckelbohrung für eine Deckelsicherung vor-...
Seite 29 Proline Promass E 500 PROFINET mit Ethernet-APL Montage Messgerät montieren 6.2.1 Benötigtes Werkzeug Für Messumformer Für die Pfostenmontage: • Messumformer Proline 500 – digital • Gabelschlüssel SW 10 • Torx Schraubendreher TX 25 • Messumformer Proline 500 Gabelschlüssel SW 13 Für die Wandmontage:...
Seite 30 Montage Proline Promass E 500 PROFINET mit Ethernet-APL 6.2.4 Messumformergehäuse montieren: Proline 500 – digital VORSICHT Zu hohe Umgebungstemperatur! Überhitzungsgefahr der Elektronik und Deformation des Gehäuses möglich. ‣ Zulässige maximale Umgebungstemperatur nicht überschreiten . ‣ Bei Betrieb im Freien: Direkte Sonneneinstrahlung und starke Bewitterung vermeiden, besonders in wärmeren Klimaregionen.
Seite 31 Proline Promass E 500 PROFINET mit Ethernet-APL Montage Wandmontage 17 (0.67) 5.8 (0.23) 5.8 (0.23) 149 (5.85) A0029054  13 Maßeinheit mm (in) Abhängig vom Bestellmerkmal "Messumformergehäuse" Bestellmerkmal "Messumformergehäuse" • Option A, Alu, beschichtet: L =14 mm (0,55 in) • Option D, Polycarbonat: L = 13 mm (0,51 in) 1.
Seite 32 Montage Proline Promass E 500 PROFINET mit Ethernet-APL Wandmontage 18 (0.71) 10 (0.39) 20 (0.79) 100 (3.94) A0029068  14 Maßeinheit mm (in) 1. Bohrlöcher bohren. 2. Dübel in Bohrlöcher einsetzen. 3. Befestigungsschrauben leicht einschrauben. 4. Messumformergehäuse über die Befestigungsschrauben schieben und einhängen.
Seite 33 Proline Promass E 500 PROFINET mit Ethernet-APL Montage 4 mm 7 Nm (5.2 lbf ) A0043150  16 Ex-Gehäuse 1. Befestigungsschrauben lösen. 2. Gehäuse in die gewünschte Position drehen. 3. Befestigungsschrauben anziehen. 6.2.7 Anzeigemodul drehen: Proline 500 Um die Ables- und Bedienbarkeit zu erleichtern, kann das Anzeigemodul gedreht werden.
Seite 34 Montage Proline Promass E 500 PROFINET mit Ethernet-APL Wurde die richtige Einbaulage für den Messaufnehmer gewählt ? • Gemäß Messaufnehmertyp  • Gemäß Messstofftemperatur • Gemäß Messstoffeigenschaften (ausgasend, feststoffbeladen) Stimmt die Pfeilrichtung auf dem Messaufnehmer-Typenschild mit der tatsächlichen Messstoff- ...
Seite 35 Proline Promass E 500 PROFINET mit Ethernet-APL Elektrischer Anschluss Elektrischer Anschluss WARNUNG Spannungsführende Bauteile! Unsachgemäße Arbeiten an elektrischen Anschlüssen können zu einem Stromschlag führen. ‣ Trennvorrichtung (Schalter oder Leistungsschalter) einrichten, mit der das Gerät leicht von der Versorgungsspannung getrennt werden kann.
Seite 36 Elektrischer Anschluss Proline Promass E 500 PROFINET mit Ethernet-APL Stromausgang 0/4…20 mA Normales Installationskabel ausreichend Impuls- /Frequenz- /Schaltausgang Normales Installationskabel ausreichend Relaisausgang Normales Installationskabel ausreichend. Stromeingang 0/4…20 mA Normales Installationskabel ausreichend Statuseingang Normales Installationskabel ausreichend Kabeldurchmesser • Mit ausgelieferte Kabelverschraubungen: M20 ×...
Seite 37 Proline Promass E 500 PROFINET mit Ethernet-APL Elektrischer Anschluss A0032476 Messumformer Proline 500 digital Messumformer Proline 500 Messaufnehmer Promass Nicht explosionsgefährdeter Bereich Explosionsgefährdeter Bereich: Zone 2; Class I, Division 2 Explosionsgefährdeter Bereich: Zone 1; Class I, Division 1 Standardkabel zum Messumformer 500 digital →  37 Messumformer installiert im nicht explosionsgefährdeten Bereich oder explosionsgefährdeten Bereich:...
Seite 38 Elektrischer Anschluss Proline Promass E 500 PROFINET mit Ethernet-APL Optional lieferbares Verbindungskabel Aufbau 2 × 2 × 0,34 mm (AWG 22) PVC-Kabel mit gemeinsamem Schirm (2 Paare, CU-Litzen blank, paarverseilt) Flammwidrigkeit Nach DIN EN 60332-1-2 Ölbeständigkeit Nach DIN EN 60811-2-1 Schirmung Kupfer-Geflecht verzinnt, optische Abdeckung ≥...
Seite 39 Proline Promass E 500 PROFINET mit Ethernet-APL Elektrischer Anschluss Querschnitt Kabellänge [max.] Konfektionierung 2 x 2 x 0,50 mm 50 m (150 ft) 2 x 2 x 0,50 mm (AWG 20) (AWG 20) BN WT YE GN • +, – = 0,5 mm •...
Seite 40 Elektrischer Anschluss Proline Promass E 500 PROFINET mit Ethernet-APL C: Verbindungskabel Messaufnehmer - Messumformer: Proline 500 Aufbau 6 × 0,38 mm PVC-Kabel mit einzeln abgeschirmten Adern und gemein- samem Kupferschirm Leiterwiderstand ≤ 50 Ω/km (0,015 Ω/ft) Kapazität Ader/Schirm ≤ 420 pF/m (128 pF/ft) Kabellänge (max.)
Seite 41 Proline Promass E 500 PROFINET mit Ethernet-APL Elektrischer Anschluss 7.2.5 Pinbelegung Gerätestecker Belegung TD + RD + TD – RD – Codierung Stecker/Buchse A0032047 Buchse 7.2.6 Messgerät vorbereiten Die Arbeitsschritte in folgender Reihenfolge ausführen: 1. Messaufnehmer und Messumformer montieren. 2. Anschlussgehäuse Messaufnehmer: Verbindungskabel anschließen.
Seite 42 Elektrischer Anschluss Proline Promass E 500 PROFINET mit Ethernet-APL Messgerät anschließen: Proline 500 – digital HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣ Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus- führen lassen. ‣ National gültige Installationsvorschriften beachten. ‣...
Seite 43 Proline Promass E 500 PROFINET mit Ethernet-APL Elektrischer Anschluss Anschlussgehäuse Messaufnehmer über Klemmen anschließen Bei Geräteausführung mit Bestellmerkmal "Sensor Anschlussgehäuse": Option A "Alu beschichtet" 10 (0.4) 3 mm TX 20 TX 20 22 mm 24 mm A0029616 1. Sicherungskralle des Gehäusedeckels lösen.
Seite 44 Elektrischer Anschluss Proline Promass E 500 PROFINET mit Ethernet-APL Anschlussgehäuse Messaufnehmer über Klemmen anschließen Bei Geräteausführung mit Bestellmerkmal "Sensor Anschlussgehäuse": Option B "Rostfrei" 10 (0.4) 8 mm 22 mm 24 mm A0029613 1. Befestigungsschraube des Gehäusedeckels lösen. 2. Gehäusedeckel öffnen.
Seite 45 Proline Promass E 500 PROFINET mit Ethernet-APL Elektrischer Anschluss Anschlussgehäuse Messaufnehmer über Gerätestecker anschließen Bei Geräteausführung mit Bestellmerkmal "Sensor Anschlussgehäuse": Option C "Ultrakompakt hygienisch, rostfrei" A0029615 1. Schutzleiter anschließen. 2. Gerätestecker anschließen. Endress+Hauser...
Seite 46 Elektrischer Anschluss Proline Promass E 500 PROFINET mit Ethernet-APL Verbindungskabel am Messumformer anschließen TX 20 TX 20 10 (0.4) 22 mm 24 mm A0029597 1. Die 4 Befestigungsschrauben des Gehäusedeckels lösen. 2. Gehäusedeckel öffnen. 3. Klemmenabdeckung hochklappen. 4. Kabel durch die Kabeleinführung schieben. Um die Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
Seite 47 Proline Promass E 500 PROFINET mit Ethernet-APL Elektrischer Anschluss 7.3.2 Messumformer in ein Netzwerk einbinden In diesem Kapitel werden nur die grundsätzlichen Anschlussschlussmöglichkeiten für eine Einbindung des Geräts in ein Netzwerk dargestellt. Vorgehensweise für den korrekten Anschluss des Messumformers →  42.
Seite 48 Elektrischer Anschluss Proline Promass E 500 PROFINET mit Ethernet-APL In eine Ringtopologie einbinden Die Einbindung erfolgt über den Anschluss für die Signalübertragung (Ausgang 1) und dem Anschluss an der Serviceschnittstelle (CDI-RJ45). Beim Anschluss zu beachten: • Empfohlenes Kabel: CAT5e, CAT6 oder CAT7, mit geschirmten Stecker (z.B. Fabrikat YAMAICHI ;...
Seite 49 Proline Promass E 500 PROFINET mit Ethernet-APL Elektrischer Anschluss Messgerät anschließen: Proline 500 HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣ Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus- führen lassen. ‣ National gültige Installationsvorschriften beachten. ‣ Die örtlichen Arbeitsschutzvorschriften einhalten.
Seite 50 Elektrischer Anschluss Proline Promass E 500 PROFINET mit Ethernet-APL Anschlussgehäuse Messaufnehmer über Klemmen anschließen Bei Geräteausführung mit Bestellmerkmal "Gehäuse": Option B "Rostfrei" 10 (0.4) 8 mm 22 mm 24 mm A0029613 1. Befestigungsschraube des Gehäusedeckels lösen. 2. Gehäusedeckel öffnen. 3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
Seite 51 Proline Promass E 500 PROFINET mit Ethernet-APL Elektrischer Anschluss Verbindungskabel am Messumformer anschließen 10 (0.4) 3 mm 22 mm 24 mm A0029592 1. Sicherungskralle des Anschlussraumdeckels lösen. 2. Anschlussraumdeckel abschrauben. 3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
Seite 52 Elektrischer Anschluss Proline Promass E 500 PROFINET mit Ethernet-APL 7.4.2 Messumformer anschließen A0026781 Anschluss Versorgungsspannung Anschluss Signalübertragung Ein-/Ausgang Anschluss Signalübertragung Ein-/Ausgang oder Anschluss für Netzwerk Verbindung über Serviceschnitt- stelle (CDI-RJ45) Schutzleiter (PE) Neben dem Anschluss des Geräts über PROFINET mit Ethernet-APL und den verfüg- baren Ein-/Ausgängen steht noch eine weitere Anschlussmöglichkeit zur Verfügung:...
Seite 53 Proline Promass E 500 PROFINET mit Ethernet-APL Elektrischer Anschluss 10 (0.4) mm (in) – A0029815 7. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen. 8. Kabel und Kabelenden abisolieren und an Klemmen 26-27 anschließen. Bei Litzenka- beln: Zusätzlich Aderendhülsen anbringen.
Seite 54 Elektrischer Anschluss Proline Promass E 500 PROFINET mit Ethernet-APL 5. Kabelverschraubungen fest anziehen.  Der Anschluss der Kabel ist damit abgeschlossen. 6. Klemmenabdeckung zuklappen. 7. Halterung des Anzeigemoduls im Elektronikraum aufstecken. 8. Anschlussraumdeckel aufschrauben. 9. Sicherungskralle des Anschlussraumdeckels befestigen. Kabel entfernen 3 (0.12)
Seite 55 Proline Promass E 500 PROFINET mit Ethernet-APL Elektrischer Anschluss 7.4.3 Messumformer in ein Netzwerk einbinden In diesem Kapitel werden nur die grundsätzlichen Anschlussschlussmöglichkeiten für eine Einbindung des Geräts in ein Netzwerk dargestellt. Vorgehensweise für den korrekten Anschluss des Messumformers →  49.
Seite 56 Elektrischer Anschluss Proline Promass E 500 PROFINET mit Ethernet-APL In eine Ringtopologie einbinden Die Einbindung erfolgt über den Anschluss für die Signalübertragung (Ausgang 1) und dem Anschluss an der Serviceschnittstelle (CDI-RJ45). Beim Anschluss zu beachten: • Empfohlenes Kabel: CAT5e, CAT6 oder CAT7, mit geschirmten Stecker (z.B. Fabrikat YAMAICHI ;...
Seite 57 Proline Promass E 500 PROFINET mit Ethernet-APL Elektrischer Anschluss Spezielle Anschlusshinweise 7.6.1 Anschlussbeispiele PROFINET A0028767  18 Anschlussbeispiel für PROFINET Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten Gerätestecker Messumformer PROFINET: MRP (Media Redundancy Protocol) A0027544 Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten →  35...
Seite 58 Elektrischer Anschluss Proline Promass E 500 PROFINET mit Ethernet-APL PROFINET: Systemredundanz S2 A0039553  19 Anschlussbeispiel Systemredundanz S2 Automatisierungssystem 1 (z.B. SPS) Synchronisation Automatisierungssysteme Automatisierungssystem 2 (z.B. SPS) Industrial Ethernet Managed Switch Messumformer Stromausgang 4-20 mA 4...20 mA A0028758  20 Anschlussbeispiel für Stromausgang 4-20 mA (aktiv)
Seite 59 Proline Promass E 500 PROFINET mit Ethernet-APL Elektrischer Anschluss Impuls-/Frequenzausgang 12345 A0028761  22 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv) Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down Widerstand) Spannungsversorgung Messumformer: Eingangswerte beachten →  294 Schaltausgang A0028760 ...
Seite 60 Elektrischer Anschluss Proline Promass E 500 PROFINET mit Ethernet-APL Stromeingang A0028915  25 Anschlussbeispiel für 4…20 mA Stromeingang Spannungsversorgung Klemmenkasten Externes Messgerät (zum Einlesen von z.B. Druck oder Temperatur) Messumformer Statuseingang A0028764  26 Anschlussbeispiel für Statuseingang Automatisierungssystem mit Statusausgang (z.B. SPS)
Seite 61 Proline Promass E 500 PROFINET mit Ethernet-APL Elektrischer Anschluss Gerätenamen über DIP-Schalter einstellen Über die DIP-Schalter 1…8 kann der hintere Teil des Gerätenamens eingestellt werden. Der Adressierbereich liegt dabei zwischen 1…254 (Werkseinstellung: Seriennummer des Geräts ) Übersicht DIP-Schalter DIP-Schalter Beschreibung Konfigurierbarer Teil des Gerätenamens...
Seite 62 Elektrischer Anschluss Proline Promass E 500 PROFINET mit Ethernet-APL 1 2 3 4 5 6 7 8 Name of Station A0034497 1. Die 4 Befestigungsschrauben des Gehäusedeckels lösen. 2. Gehäusedeckel öffnen. 3. Klemmenabdeckung hochklappen. 4. Gewünschten Gerätename über die entsprechenden DIP-Schalter auf dem I/O-Elektronikmodul einstellen.
Seite 63 Proline Promass E 500 PROFINET mit Ethernet-APL Elektrischer Anschluss 5. Gerät wieder an die Energieversorgung anschließen.  Nach dem Neustart des Geräts wird die eingestellte Geräteadresse verwendet. Gerätenamen über Automatisierungssystem einstellen Um den Gerätenamen über das Automatisierungssystem einstellen zu können, müssen die DIP-Schalter 1…8 alle auf OFF (Werkseinstellung) oder alle auf ON stehen.
Seite 64 Elektrischer Anschluss Proline Promass E 500 PROFINET mit Ethernet-APL Default IP-Adresse über DIP-Schalter aktivieren: Proline 500 Stromschlaggefahr beim Öffnen des Messumformergehäuses. ‣ Vor dem Öffnen des Messumformergehäuses: ‣ Das Gerät von der Energieversorgung trennen. A0034499 1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des Gehäu- sedeckels lösen.
Seite 65 Proline Promass E 500 PROFINET mit Ethernet-APL Elektrischer Anschluss Anschlusskontrolle Sind Messgerät und Kabel unbeschädigt (Sichtkontrolle)?  Ist die Schutzerdung korrekt hergestellt? Erfüllen die verwendeten Kabel die Anforderungen ?  Sind die montierten Kabel von Zug entlastet?  Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Kabelführung mit "Wasser- ...
Seite 66 Bedienungsmöglichkeiten Proline Promass E 500 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0034513 Vor-Ort-Bedienung via Anzeigemodul Computer mit Webbrowser (z.B. Internet Explorer) oder mit Bedientool (z.B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) Field Xpert SFX350 oder SFX370 Field Xpert SMT70 Mobiles Handbediengerät...
Seite 67 Proline Promass E 500 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht für Experten: Dokument "Beschreibung Geräteparameter" zum Gerät →  320 Bedienmenü für Bediener und Instandhalter Language Language Betrieb Parameter 1 Parameter n Untermenü...
Seite 68 Bedienungsmöglichkeiten Proline Promass E 500 PROFINET mit Ethernet-APL 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (Bediener, Instandhalter etc.). Zu jeder Anwenderrolle gehören typische Aufgaben inner- halb des Gerätelebenszyklus. Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Language Aufgaben- Rolle "Bediener", "Instandhalter"...
Seite 69 Proline Promass E 500 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Experte Funktions- Aufgaben, die detaillierte Kenntnisse Enthält alle Parameter des Geräts und ermöglicht diese durch einen orientiert über die Funktionsweise des Geräts Zugriffscode direkt anzuspringen. Dieses Menü ist nach den Funktionsblö- erfordern: cken des Geräts aufgebaut:...
Seite 70 Bedienungsmöglichkeiten Proline Promass E 500 PROFINET mit Ethernet-APL Anzeigebereich Im Anzeigebereich sind jedem Messwert bestimmte Symbolarten zur näheren Erläuterung vorangestellt: Messgrößen Symbol Bedeutung Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte Temperatur Summenzähler  Über die Messkanalnummer wird angezeigt, welcher der drei Summenzähler darge- stellt wird.
Seite 71 Proline Promass E 500 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten 8.3.2 Navigieransicht Im Untermenü Im Wizard /../Betrieb 0091-1 /../Messstoff wählen Zugriff Anzeige Messstoff wählen Bediener Flüssigkeit Status Verrieg. Anzeige A0013993-DE A0013995-DE Navigieransicht Navigationspfad zur aktuellen Position Statusbereich Anzeigebereich für die Navigation Bedienelemente →  75...
Seite 72 Bedienungsmöglichkeiten Proline Promass E 500 PROFINET mit Ethernet-APL Anzeigebereich Menüs Symbol Bedeutung Betrieb Erscheint: • Im Menü neben der Auswahl "Betrieb" • Links im Navigationspfad im Menü Betrieb Setup Erscheint: • Im Menü neben der Auswahl "Setup" • Links im Navigationspfad im Menü Setup...
Seite 73 Proline Promass E 500 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten 8.3.3 Editieransicht Zahleneditor +0.000 Xx – A0034250  28 Für die Eingabe von Werten in Parametern (z.B. Grenzwerte) Anzeigebereich der Eingabe Eingabemaske Eingabe bestätigen, löschen oder verwerfen Bedienelemente Texteditor Xxxxxxx A B C D E F G H I J K...
Seite 74 Bedienungsmöglichkeiten Proline Promass E 500 PROFINET mit Ethernet-APL Taste Bedeutung Enter-Taste • Kurzer Tastendruck: Auswahl bestätigen. • Tastendruck von 2 s: Eingabe bestätigen. Escape-Tastenkombination (Tasten gleichzeitig drücken) Editieransicht, ohne eine Änderung zu übernehmen schließen. Eingabemasken Symbol Bedeutung Großbuchstaben Kleinbuchstaben Zahlen Satz- und Sonderzeichen: = + –...
Seite 75 Proline Promass E 500 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten 8.3.4 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. Bei Wizard Bestätigt den Parameterwert und geht zum vorherigen Parameter. Bei Text- und Zahleneditor Die Eingabeposition nach links verschieben.
Seite 76 Bedienungsmöglichkeiten Proline Promass E 500 PROFINET mit Ethernet-APL Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige. 1. Die Tasten  und  länger als 3 Sekunden drücken.  Das Kontextmenü öffnet sich. XXXXXXXXXX Setup Datensicherung Simulation Tastensperre ein A0034608-DE 2.
Seite 77 Proline Promass E 500 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten 8.3.6 Navigieren und aus Liste wählen Zur Navigation im Bedienmenü dienen verschiedene Bedienelemente. Dabei erscheint der Navigationspfad links in der Kopfzeile. Die einzelnen Menüs sind durch vorangestellte Symbole gekennzeichnet, die auch in der Kopfzeile beim Navigieren angezeigt werden.
Seite 78 Bedienungsmöglichkeiten Proline Promass E 500 PROFINET mit Ethernet-APL Der Direktzugriffscode besteht aus einer maximal 5-stelligen Nummer und der Kanalnum- mer, die den Kanal einer Prozessgröße identifiziert: z.B. 00914-2. Dieser erscheint wäh- rend der Navigieransicht rechts in der Kopfzeile des gewählten Parameters.
Seite 79 Proline Promass E 500 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten Freig.code eing. Eingabewert nicht im zulässigen Bereich Min:0 Max:9999 A0014049-DE Zur Erläuterung der Editieransicht - bestehend aus Texteditor und Zahleneditor - mit Symbolen →  73, zur Erläuterung der Bedienelemente →  75 8.3.10...
Seite 80 Bedienungsmöglichkeiten Proline Promass E 500 PROFINET mit Ethernet-APL Der Parameterschreibschutz via Vor-Ort-Bedienung kann durch Eingabe des anwender- spezifischen Freigabecodes im Parameter Freigabecode eingeben (→  145) über die jeweilige Zugriffsmöglichkeit aufgehoben werden. 1. Nach Drücken von  erscheint die Eingabeaufforderung für den Freigabecode.
Seite 81 Proline Promass E 500 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten Zugriff auf Bedienmenü via Webbrowser 8.4.1 PROFINET mit Ethernet-APL Geräteverwendung Geräteanschluss an einen APL-Field-Switch Das Gerät darf nur gemäß der folgenden APL-Port-Klassifikationen betrieben werden: • Bei Einsatz im explosionsgefährdeten Bereich: SLAA oder SLAC •...
Seite 82 Bedienungsmöglichkeiten Proline Promass E 500 PROFINET mit Ethernet-APL Computer Software Software Schnittstelle CDI-RJ45 WLAN Empfohlene Betriebssysteme • Microsoft Windows 8 oder höher. • Mobile Betriebssysteme: • iOS • Android  Microsoft Windows XP und Windows 7 wird unterstützt. Einsetzbare Webbrowser •...
Seite 83 Proline Promass E 500 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten Messgerät: Via WLAN-Schnittstelle Gerät WLAN-Schnittstelle Messgerät Das Messgerät verfügt über eine WLAN-Antenne: • Messumformer mit integrierter WLAN-Antenne • Messumformer mit externer WLAN-Antenne Webserver Webserver und WLAN muss aktiviert sein; Werkseinstellung: An ...
Seite 84 Bedienungsmöglichkeiten Proline Promass E 500 PROFINET mit Ethernet-APL 4. Wenn keine 2. Netzwerkkarte verwendet wird: Alle Anwendungen auf Notebook schließen.  Anwendungen, die Internet oder Netzwerk benötigen, wie z.B. Email, SAP- Anwendungen, Internet oder Windows Explorer. 5. Alle offenen Internet-Browser schließen.
Seite 85 Proline Promass E 500 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten Webbrowser starten 1. Webbrowser auf dem Computer starten. 2. IP-Adresse des Webservers in der Webbrowser-Adresszeile eingeben: 192.168.1.212  Die Login-Webseite erscheint. 2 3 4 A0029417 Gerätebild Gerätename Messstellenkennzeichnung Statussignal Aktuelle Messwerte Bediensprache...
Seite 86 Bedienungsmöglichkeiten Proline Promass E 500 PROFINET mit Ethernet-APL 8.4.5 Bedienoberfläche A0029418 Funktionszeile Bediensprache auf der Vor-Ort-Anzeige Navigationsbereich Kopfzeile In der Kopfzeile erscheinen folgende Informationen: • Gerätename • Messstellenbezeichnung • Gerätestatus mit Statussignal →  206 • Aktuelle Messwerte Funktionszeile Funktionen...
Seite 87 Proline Promass E 500 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten Arbeitsbereich Abhängig von der gewählten Funktion und ihren Untermenüs können in diesem Bereich verschiedene Aktionen durchgeführt werden: • Einstellung von Parametern • Ablesen von Messwerten • Aufrufen von Hilfetexten • Starten eines Up-/Downloads 8.4.6...
Seite 88 Bedienungsmöglichkeiten Proline Promass E 500 PROFINET mit Ethernet-APL 3. Wenn nicht mehr benötigt: Geänderte Eigenschaften vom Internetprotokoll (TCP/IP) zurücksetzen →  83. Wenn der Aufbau der Kommunikation zum Webserver über die Default IP-Adresse 192.168.1.212 erfolgt ist, muss der DIP-Schalter Nr. 10 zurückgesetzt werden (von ON →...
Seite 89 Proline Promass E 500 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten A0033719  32 Möglichkeiten der Fernbedienung via PROFINET-Netzwerk: Ringtopologie Automatisierungssystem, z.B. Simatic S7 (Siemens) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Webserver oder Computer mit Bedientool (z.B. FieldCare, DeviceCare, SIMATIC PDM) mit COM DTM "CDI Communication TCP/IP"...
Seite 90 Bedienungsmöglichkeiten Proline Promass E 500 PROFINET mit Ethernet-APL Messumformer Proline 500 A0027563  34 Anschluss via Serviceschnittstelle (CDI-RJ45) Computer mit Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Webserver oder mit Bedientool "FieldCare", "DeviceCare" mit COM DTM "CDI Communication TCP/IP"...
Seite 91 Proline Promass E 500 PROFINET mit Ethernet-APL Bedienungsmöglichkeiten Funktion WLAN: IEEE 802.11 b/g (2,4 GHz) Verschlüsselung WPA2-PSK AES-128 (gemäß IEEE 802.11i) Einstellbare WLAN-Kanäle 1 bis 11 Schutzart IP67 Verfügbare Antennen • Interne Antenne • Externe Antenne (optional) Bei schlechten Sende-/Empfangsbedingungen am Montageort.
Seite 92 Bedienungsmöglichkeiten Proline Promass E 500 PROFINET mit Ethernet-APL WLAN-Verbindung trennen ‣ Nach Beenden der Parametrierung: WLAN-Verbindung zwischen mobilem Endgerät und Messgerät trennen. 8.5.2 FieldCare Funktionsumfang FDT (Field Device Technology) basiertes Anlagen-Asset-Management-Tool von Endress +Hauser. Es kann alle intelligenten Feldeinrichtungen in einer Anlage konfigurieren und unterstützt bei deren Verwaltung.
Seite 93 DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „DeviceCare“ konfigurieren. Es stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Zu Einzelheiten: Innovation-Broschüre IN01047S Bezugsquelle für Gerätebeschreibungsdateien...
Seite 94 Systemintegration Proline Promass E 500 PROFINET mit Ethernet-APL Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.01.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild • Firmware-Version Diagnose → Geräteinformation → Firmware-Version Freigabedatum Firmware-Version 07.2019 – Hersteller-ID 0x11 Hersteller-ID Diagnose →...
Seite 95 Proline Promass E 500 PROFINET mit Ethernet-APL Systemintegration Es ist die Verwendung von zwei verschiedenen Gerätestammdateien (GSD) möglich: Her- stellerspezifische GSD und PA-Profil GSD. 9.2.1 Dateiname der herstellerspezifischen Gerätestammdatei (GSD) Beispiel für den Dateinamen einer Gerätestammdatei: GSDML-V2.3.x-EH-PROMASS 500-yyyymmdd.xml GSDML Beschreibungssprache V2.3.x...
Seite 96 Systemintegration Proline Promass E 500 PROFINET mit Ethernet-APL Zyklische Datenübertragung 9.3.1 Übersicht Module Die folgende Darstellung zeigt, welche Module dem Gerät für die zyklische Datenübertra- gung zur Verfügung stehen. Die zyklische Datenübertragung erfolgt mit einem Automati- sierungssystem. Messgerät Richtung Sub Slot...
Seite 97 Proline Promass E 500 PROFINET mit Ethernet-APL Systemintegration 9.3.2 Beschreibung der Module Analog Input Modul Datenstruktur Ausgangsdaten Analog Output Byte 1 Byte 2 Byte 3 Byte 4 Byte 5 Messwert: Gleitkommazahl (IEEE 754) Status Kodierung des Status →  102 Applikationsspezifisches Input Modul Kompensationswerte vom Messgerät zum Automatisierungssystem übertragen.
Seite 98 Systemintegration Proline Promass E 500 PROFINET mit Ethernet-APL Parameter Fail safe value Eingabe des Kompensationswerts der bei Auswahl der Option Fail safe value im Parameter Fail safe type verwendet wird. Binäres Input Modul Binäre Eingangsgrößen vom Messgerät zum Automatisierungssystem übertragen.
Seite 99 Proline Promass E 500 PROFINET mit Ethernet-APL Systemintegration Modul Masse Totalizer Control Summenzählerwert vom Messgerät zum Automatisierungssystem übertragen. Auswahl: Eingangsgröße Slot Sub Slot Eingangsgröße Masse Datenstruktur Eingangsdaten Masse Totalizer Control Byte 1 Byte 2 Byte 3 Byte 4 Byte 5...
Seite 100 Systemintegration Proline Promass E 500 PROFINET mit Ethernet-APL Datenstruktur Eingangsdaten Totalizer Control Byte 1 Byte 2 Byte 3 Byte 4 Byte 5 Messwert: Gleitkommazahl (IEEE 754) Status Kodierung des Status →  102 Auswahl: Ausgangsgröße Steuerwert vom Automatisierungssystem zum Messgerät übertragen.
Seite 101 Proline Promass E 500 PROFINET mit Ethernet-APL Systemintegration Parameter Fail safe type • Option Fail safe value: Der im Parameter Fail safe value definierte Wert wird verwendet. • Option Fallback value: Der letzte gültige Wert wird verwendet. • Option Off: Das Fehlerverhalten wird deaktiviert.
Seite 102 Systemintegration Proline Promass E 500 PROFINET mit Ethernet-APL Datenstruktur Ausgangsdaten Konzentration Byte 1 Steuervariable Flüssigkeitstyp Enum code Saccharose in Wasser Glukose in Wasser Fruktose in Wasser Invertzucker in Wasser MaissirupHFCS42 MaissirupHFCS55 MaissirupHFCS90 Stammwürze Ethanol in Wasser Methanol in Wasser Wasserstoffperoxid in Wasser Salzsäure...
Seite 103 Proline Promass E 500 PROFINET mit Ethernet-APL Systemintegration Status Kodierung (hex) Bedeutung UNCERTAIN - Mainte- 0x68...0x6B Es wurde eine Abnutzung am Messgerät erkannt. Eine nance demanded kurzfristige Wartung ist notwendig um zu gewährleis- ten das, das Messgerät weiterhin einsatzbereit bleibt.
Seite 104 Systemintegration Proline Promass E 500 PROFINET mit Ethernet-APL Systemredundanz S2 Für kontinuierlich betriebene Prozesse ist ein redundanter Aufbau mit zwei Automatisie- rungssystemen notwendig. Bei Ausfall eines Systems ist ein unterbruchsfreier Betrieb durch das zweite System gewährleistet. Das Messgerät unterstützt eine Systemredundanz S2 und kann gleichzeitig mit beiden Automatisierungssystemen kommunizieren.
Seite 105 Proline Promass E 500 PROFINET mit Ethernet-APL Inbetriebnahme Inbetriebnahme 10.1 Montage und Anschlusskontrolle Vor der Inbetriebnahme des Geräts: ‣ Sicherstellen, dass die Montage- und Anschlusskontrolle erfolgreich durchgeführt wurde. • Checkliste "Montagekontrolle" →  33 • Checkliste "Anschlusskontrolle" →  65 10.2...
Seite 106 Inbetriebnahme Proline Promass E 500 PROFINET mit Ethernet-APL 10.5 Messgerät konfigurieren • Das Menü Setup mit seinen geführten Wizards enthält alle Parameter, die für den Stan- dard-Messbetrieb benötigt werden. • Navigation zum Menü Setup X X X X X X X 20.50...
Seite 107 Proline Promass E 500 PROFINET mit Ethernet-APL Inbetriebnahme ‣ Impuls-/Frequenz-/Schaltausgang →  125 1 … n ‣ Relaisausgang 1 … n →  134 ‣ →  137 Anzeige ‣ Schleichmengenunterdrückung →  142 ‣ Überwachung teilgefülltes Rohr →  143 ‣...
Seite 108 Inbetriebnahme Proline Promass E 500 PROFINET mit Ethernet-APL Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Eingabe Werkseinstellung MAC-Adresse Zeigt MAC-Adresse des Messgeräts. Eineindeutige 12-stellige Zei- Jedes Messgerät erhält eine chenfolge aus Zahlen und individuelle Adresse.  MAC = Media-Access-Control Buchstaben, z.B.: 00:07:05:10:01:5F IP-Adresse IP-Adresse des im Messgerät integrierten...
Seite 109 Proline Promass E 500 PROFINET mit Ethernet-APL Inbetriebnahme Temperatureinheit →  110 Druckeinheit →  110 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Masseflusseinheit Einheit für Massefluss wählen. Einheiten-Auswahlliste Abhängig vom Land: • kg/h Auswirkung • lb/min Die gewählte Einheit gilt für: •...
Seite 110 Inbetriebnahme Proline Promass E 500 PROFINET mit Ethernet-APL Parameter Beschreibung Auswahl Werkseinstellung Temperatureinheit Einheit für Temperatur wählen. Einheiten-Auswahlliste Abhängig vom Land: • °C Auswirkung • °F Die gewählte Einheit gilt für: • Parameter Elektroniktemperatur (6053) • Parameter Maximaler Wert (6051) •...
Seite 111 Proline Promass E 500 PROFINET mit Ethernet-APL Inbetriebnahme 10.5.4 Messstoff auswählen und einstellen Das Untermenü Assistent Messstoff wählen enthält Parameter, die für die Auswahl und das Einstellen des Messstoffs konfiguriert werden müssen. Navigation Menü "Setup" → Messstoffwahl ‣ Messstoffwahl Messstoffart wählen →...
Seite 112 Inbetriebnahme Proline Promass E 500 PROFINET mit Ethernet-APL Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Messstoffart wählen – Auswahl der Messstoffart: • Flüssigkeit Flüssigkeit "Gas" oder "Flüssigkeit". Option • Gas "Andere" in Ausnahmefällen • Andere wählen, um Eigenschaften des Messstoffs manuell einzuge- ben (z.B.
Seite 113 Proline Promass E 500 PROFINET mit Ethernet-APL Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Druckkompensation – Art der Druckkompensation • Aus wählen. • Fester Wert • Eingelesener Wert • Stromeingang 1 • Stromeingang 2 • Stromeingang 3 Druckwert In Parameter Druckkompen- Wert für Prozessdruck einge-...
Seite 114 Inbetriebnahme Proline Promass E 500 PROFINET mit Ethernet-APL 10.5.5 Analog Inputs konfigurieren Das Untermenü Analog inputs führt den Anwender systematisch zu den einzelnen Unter- menü Analog input 1 … n. Von dort gelangt man zu den Parametern des jeweiligen Ana- log Inputs.
Seite 115 Proline Promass E 500 PROFINET mit Ethernet-APL Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Eingabe Werkseinstellung Parent class 0 … 255 Endress+Hauser...
Seite 116 Inbetriebnahme Proline Promass E 500 PROFINET mit Ethernet-APL Parameter Beschreibung Anzeige / Eingabe Werkseinstellung Zuordnung Prozessgröße Prozessgröße wählen. • Massefluss Massefluss • Volumenfluss • Dichte • Temperatur • Trägerrohrtemperatur • Elektroniktemperatur • Schwingfrequenz 0 • Schwingfrequenz 1 • Schwingamplitude 0 • Schwingamplitude 1 •...
Seite 117 Proline Promass E 500 PROFINET mit Ethernet-APL Inbetriebnahme Parameter Beschreibung Anzeige / Eingabe Werkseinstellung • Temp.kompensierte dynami- sche Viskosität • Temp.kompensierte kinema- tische Visk. Dämpfung Zeitkonstante für die Eingangsdämpfung Positive Gleitkommazahl 1,0 s (PT1-Glied) eingeben. Die Dämpfung redu- ziert die Auswirkung von Messwertschwan- kungen auf das Ausgangssignal.
Seite 118 Inbetriebnahme Proline Promass E 500 PROFINET mit Ethernet-APL Parameter Beschreibung Anzeige / Auswahl / Eingabe Werkseinstellung I/O-Konfiguration übernehmen Parameterierung des frei konfigurierbaren • Nein Nein I/O-Moduls übernehmen. • Ja I/O-Nachrüstcode Code eingeben, um die I/O-Konfiguration zu Positive Ganzzahl ändern. Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen 10.5.7...
Seite 119 Proline Promass E 500 PROFINET mit Ethernet-APL Inbetriebnahme Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Strombereich – Strombereich für Prozesswert- • 4...20 mA (4... Abhängig vom Land: ausgabe und oberen/unteren 20.5 mA) • 4...20 mA NE Ausfallsignalpegel wählen. • 4...20 mA NE (3.8...20.5 mA)
Seite 120 Inbetriebnahme Proline Promass E 500 PROFINET mit Ethernet-APL Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Anzeige / Eingabe Werkseinstellung Zuordnung Statuseingang Funktion für Statuseingang wählen. • Aus • Summenzähler rücksetzen 1 • Summenzähler rücksetzen 2 • Summenzähler rücksetzen 3 • Alle Summenzähler zurück- setzen •...
Seite 121 Proline Promass E 500 PROFINET mit Ethernet-APL Inbetriebnahme Fehlerverhalten Stromausgang →  124 Fehlerstrom →  124 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Stromausgangs- • Nicht belegt – modul belegten Klemmennum- • 24-25 (I/O 2) mern.
Seite 122 Inbetriebnahme Proline Promass E 500 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Prozessgröße Stromausgang – Prozessgröße für den Strom- • Aus Massefluss ausgang wählen. • Massefluss • Volumenfluss • Normvolumen- fluss • Dichte • Normdichte • Temperatur • Zielmessstoff Mas- sefluss •...
Seite 123 Proline Promass E 500 PROFINET mit Ethernet-APL Inbetriebnahme Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe • Torsionssignala- symmetrie • Frequenzschwan- kung 0 • Schwingamplitude • Schwankung Schwingungs- dämpfung 0 • HBSI • Druck • Elektroniktempe- ratur • Sensorindex-Spu- lenasymmetrie • Testpunkt 0 •...
Seite 124 Inbetriebnahme Proline Promass E 500 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Fehlerverhalten Stromausgang In Parameter Zuordnung Ausgangsverhalten bei Geräte- • Min. Max. Stromausgang (→  122) ist alarm festlegen. • Max. eine Prozessgröße und in Para- • Letzter gültiger...
Seite 125 Proline Promass E 500 PROFINET mit Ethernet-APL Inbetriebnahme 10.5.10 Impuls-/Frequenz-/Schaltausgang konfigurieren Der Assistent Impuls-/Frequenz-/Schaltausgang führt den Anwender systematisch durch alle Parameter, die für die Konfiguration des gewählten Ausgangstyps eingestellt werden können. Navigation Menü "Setup" → Erweitertes Setup → Impuls-/Frequenz-/Schaltausgang ‣...
Seite 126 Inbetriebnahme Proline Promass E 500 PROFINET mit Ethernet-APL Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls Impuls oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer – Zeigt die vom PFS-Ausgangs- • Nicht belegt –...
Seite 127 Proline Promass E 500 PROFINET mit Ethernet-APL Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Fehlerverhalten In Parameter Betriebsart Ausgangsverhalten bei Geräte- • Aktueller Wert Keine Impulse (→  125) ist die Option alarm festlegen. • Keine Impulse Impuls und in Parameter Zuordnung Impulsausgang (→...
Seite 128 Inbetriebnahme Proline Promass E 500 PROFINET mit Ethernet-APL Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls Impuls oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer – Zeigt die vom PFS-Ausgangs- • Nicht belegt –...
Seite 129 Proline Promass E 500 PROFINET mit Ethernet-APL Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Zuordnung Frequenzausgang In Parameter Betriebsart Prozessgröße für Frequenzaus- • Aus (→  125) ist die Option Fre- gang wählen. • Massefluss quenz ausgewählt. • Volumenfluss • Normvolumen- fluss •...
Seite 130 Inbetriebnahme Proline Promass E 500 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe • Schwankung Schwingungs- dämpfung 0 • Schwingfrequenz 0 • Frequenzschwan- kung 0 • Schwingamplitude • Signalasymmetrie • Torsionssignala- symmetrie • Elektroniktempe- ratur • Sensorindex-Spu- lenasymmetrie • Testpunkt 0 •...
Seite 131 Proline Promass E 500 PROFINET mit Ethernet-APL Inbetriebnahme Schaltausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →  131 Klemmennummer →  131 Signalmodus →  131 Funktion Schaltausgang →  132 Zuordnung Diagnoseverhalten →  132 →...
Seite 132 Inbetriebnahme Proline Promass E 500 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Funktion Schaltausgang In Parameter Betriebsart ist Funktion für Schaltausgang • Aus die Option Schalter ausge- wählen. • An wählt. • Diagnoseverhalten • Grenzwert • Überwachung Durchflussrichtung •...
Seite 133 Proline Promass E 500 PROFINET mit Ethernet-APL Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Zuordnung Grenzwert • In Parameter Betriebsart ist Prozessgröße für Grenzwert- • Massefluss Volumenfluss die Option Schalter ausge- funktion wählen. • Volumenfluss wählt. • Normvolumen- • In Parameter Funktion...
Seite 134 Inbetriebnahme Proline Promass E 500 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Zuordnung Überwachung Durch- • In Parameter Betriebsart ist Prozessgröße für Überwachung • Aus Massefluss flussrichtung die Option Schalter ausge- ihrer Durchflussrichtung wäh- • Volumenfluss wählt. len.
Seite 135 Proline Promass E 500 PROFINET mit Ethernet-APL Inbetriebnahme Navigation Menü "Setup" → Relaisausgang 1 … n ‣ Relaisausgang 1 … n Klemmennummer →  135 Funktion Relaisausgang →  135 →  135 Zuordnung Überwachung Durchfluss- richtung Zuordnung Grenzwert →  136 Zuordnung Diagnoseverhalten →...
Seite 136 Inbetriebnahme Proline Promass E 500 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Zuordnung Grenzwert In Parameter Funktion Relais- Prozessgröße für Grenzwert- • Massefluss Massefluss ausgang ist die Option Grenz- funktion wählen. • Volumenfluss wert ausgewählt. • Normvolumen- fluss •...
Seite 137 Proline Promass E 500 PROFINET mit Ethernet-APL Inbetriebnahme Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Zuordnung Status In Parameter Funktion Relais- Gerätestatus für Schaltausgang • Überwachung teil- Überwachung teilge- ausgang ist die Option Digi- wählen. gefülltes Rohr fülltes Rohr talausgang ausgewählt.
Seite 138 Inbetriebnahme Proline Promass E 500 PROFINET mit Ethernet-APL 5. Anzeigewert →  141 6. Anzeigewert →  141 →  141 7. Anzeigewert 8. Anzeigewert →  141 Endress+Hauser...
Seite 139 Proline Promass E 500 PROFINET mit Ethernet-APL Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...
Seite 140 Inbetriebnahme Proline Promass E 500 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 1. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Massefluss Massefluss handen. Vor-Ort-Anzeige dargestellt • Volumenfluss wird. • Normvolumen- fluss • Dichte • Normdichte •...
Seite 141 Proline Promass E 500 PROFINET mit Ethernet-APL Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung • Schwankung Schwingungs- dämpfung 0 • Schwingfrequenz 0 • Frequenzschwan- kung 0 • Schwingamplitude • Signalasymmetrie • Torsionssignala- symmetrie • Elektroniktempe- ratur • Sensorindex-Spu- lenasymmetrie • Testpunkt 0 •...
Seite 142 Inbetriebnahme Proline Promass E 500 PROFINET mit Ethernet-APL 10.5.13 Schleichmenge konfigurieren Der Assistent Schleichmengenunterdrückung führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Schleichmengenunterdrückung eingestellt werden müssen. Navigation Menü "Setup" → Schleichmengenunterdrückung ‣ Schleichmengenunterdrückung →  142 Zuordnung Prozessgröße...
Seite 143 Proline Promass E 500 PROFINET mit Ethernet-APL Inbetriebnahme 10.5.14 Überwachung der Rohrfüllung konfigurieren Der Wizard Überwachung teilgefülltes Rohr führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Überwachung von der Rohrfüllung eingestellt werden müssen. Navigation Menü "Setup" → Überwachung teilgefülltes Rohr ‣...
Seite 144 Inbetriebnahme Proline Promass E 500 PROFINET mit Ethernet-APL 10.6 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Navigation zum Untermenü "Erweitertes Setup" X X X X X X X 20.50 0104-1 Hauptmenü Display language...
Seite 145 Proline Promass E 500 PROFINET mit Ethernet-APL Inbetriebnahme ‣ Anzeige →  155 ‣ WLAN-Einstellungen →  160 ‣ →  162 Viskosität ‣ Konzentration →  162 ‣ Petroleum →  163 ‣ Heartbeat Setup →  163 ‣...
Seite 146 Inbetriebnahme Proline Promass E 500 PROFINET mit Ethernet-APL Untermenü "Normvolumenfluss-Berechnung" Navigation Menü "Setup" → Erweitertes Setup → Berechnete Prozessgrößen → Normvolumenfluss- Berechnung ‣ Normvolumenfluss-Berechnung Referenzdichte wählen (1812) →  146 Eingelesene Normdichte (6198) →  146 Feste Normdichte (1814) →  146 →...
Seite 147 Proline Promass E 500 PROFINET mit Ethernet-APL Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Linearer Ausdehnungskoeffizient In Parameter Normvolumen- Linearen, messstoffspezifi- Gleitkommazahl mit 0,0 1/K fluss-Berechnung ist die schen Ausdehnungskoeffizient Vorzeichen Option Berechnete Norm- für Normdichteberechnung dichte ausgewählt. eingeben. Quadratischer Ausdehnungskoeffi-...
Seite 148 Inbetriebnahme Proline Promass E 500 PROFINET mit Ethernet-APL Dichtejustierung durchführen Vor der Ausführung folgende Punkte beachten: • Eine Dichtejustierung ist nur dann sinnvoll, wenn die Betriebsbedingungen kaum schwanken und die Dichtejustierung unter den Betriebsbedingungen durchgeführt wird. • Die Dichtejustierung skaliert den intern berechneten Dichtewert mit anwenderspe- zifischer Steigung und Offset.
Seite 149 Proline Promass E 500 PROFINET mit Ethernet-APL Inbetriebnahme 4. Die Option Erfassung Dichte 1 auswählen und bestätigen.  Im Parameter Dichtejustierung ausführen stehen nun die folgenden Optionen zur Verfügung: Erfassung Dichte 2 Original wiederherstellen 5. Die Option Erfassung Dichte 2 auswählen und bestätigen.
Seite 150 Inbetriebnahme Proline Promass E 500 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Sollwert Dichte 2 Im Parameter Art der Dichte- Dichte für den zweiten Refe- Eingabe abhängig 1 kg/l justierung ist die Option 2- renzmessstoff eingeben. von der gewählten Punkt-Justierung gewählt.
Seite 151 Proline Promass E 500 PROFINET mit Ethernet-APL Inbetriebnahme Navigation Menü "Setup" → Erweitertes Setup → Sensorabgleich → Nullpunktverifizierung ‣ Nullpunktverifizierung Prozessbedingungen →  151 Fortschritt →  151 →  151 Status Weitere Informationen →  151 Empfehlung: →  151 Ursache →...
Seite 152 Inbetriebnahme Proline Promass E 500 PROFINET mit Ethernet-APL Parameter Beschreibung Auswahl / Anzeige Werkseinstellung Gemessener Nullpunkt Zeigt den Nullpunkt, der für die Justierung Gleitkommazahl mit Vorzei- – gemessen wurde. chen Nullpunktstandardabweichung Zeigt die Standardabweichung des gemesse- Positive Gleitkommazahl – nen Nullpunkts. Nullpunktjustierung Mit dem Assistent Nullpunktjustierung kann der Nullpunkt justiert werden.
Seite 153 Proline Promass E 500 PROFINET mit Ethernet-APL Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Anzeige Werkseinstellung Prozessbedingungen Folgende Prozessbedingungen sind erforder- • Rohre sind vollständig – lich. gefüllt • Prozessdruck bei Betriebsbe- dingungen • Nulldurchfluss (geschlossene Ventile) • Prozess- und Umgebungs-...
Seite 154 Inbetriebnahme Proline Promass E 500 PROFINET mit Ethernet-APL Betriebsart Summenzähler →  154 Fehlerverhalten →  154 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Zuordnung Prozessgröße Prozessgröße für Summenzähler wählen. • Volumenfluss Volumenfluss • Massefluss • Normvolumenfluss Einheit Summenzähler Einheit für Prozessgröße vom Summenzäh- Einheiten-Auswahlliste Abhängig vom Land:...
Seite 155 Proline Promass E 500 PROFINET mit Ethernet-APL Inbetriebnahme 10.6.5 Weitere Anzeigenkonfigurationen durchführen Im Untermenü Anzeige können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige ‣ Anzeige Format Anzeige →  157 1.
Seite 156 Inbetriebnahme Proline Promass E 500 PROFINET mit Ethernet-APL Kopfzeile →  160 Kopfzeilentext →  160 →  160 Trennzeichen Hintergrundbeleuchtung →  160 Endress+Hauser...
Seite 157 Proline Promass E 500 PROFINET mit Ethernet-APL Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...
Seite 158 Inbetriebnahme Proline Promass E 500 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 1. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Massefluss Massefluss handen. Vor-Ort-Anzeige dargestellt • Volumenfluss wird. • Normvolumen- fluss • Dichte • Normdichte •...
Seite 159 Proline Promass E 500 PROFINET mit Ethernet-APL Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung • Schwankung Schwingungs- dämpfung 0 • Schwingfrequenz 0 • Frequenzschwan- kung 0 • Schwingamplitude • Signalasymmetrie • Torsionssignala- symmetrie • Elektroniktempe- ratur • Sensorindex-Spu- lenasymmetrie • Testpunkt 0 •...
Seite 160 Inbetriebnahme Proline Promass E 500 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 4. Nachkommastellen In Parameter 4. Anzeigewert Anzahl Nachkommastellen für • x x.xx ist ein Messwert festgelegt. Anzeigewert wählen. • x.x • x.xx • x.xxx • x.xxxx • x.xxxxx •...
Seite 161 Proline Promass E 500 PROFINET mit Ethernet-APL Inbetriebnahme Navigation Menü "Setup" → Erweitertes Setup → WLAN-Einstellungen ‣ WLAN-Einstellungen WLAN →  161 WLAN-Modus →  161 →  161 SSID-Name Netzwerksicherheit →  161 Sicherheitsidentifizierung →  162 Benutzername →  162 WLAN-Passwort →...
Seite 162 Inbetriebnahme Proline Promass E 500 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Sicherheitsidentifizierung – Sicherheitseinstellungen wäh- • Trusted issuer cer- – len und diese via Menü Data- tificate management > Security > • Gerätezertifikat WLAN downloaden. • Device private key Benutzername –...
Seite 163 Proline Promass E 500 PROFINET mit Ethernet-APL Inbetriebnahme 10.6.9 Anwendungspaket Petroleum Detaillierte Angaben zu den Parameterbeschreibungen des Anwendungspakets Petro- leum: Sonderdokumentation zum Gerät →  321 Navigation Menü "Setup" → Erweitertes Setup → Petroleum 10.6.10 Anwendungspaket Heartbeat Technology Detaillierte Angaben zu den Parameterbeschreibungen des Anwendungspakets Heartbeat Setup: Sonderdokumentation zum Gerät →...
Seite 164 Inbetriebnahme Proline Promass E 500 PROFINET mit Ethernet-APL Parameter Beschreibung Anzeige / Auswahl Werkseinstellung Sicherungsstatus Zeigt den aktuellen Status der Datensiche- • Keine Keine rung oder -wiederherstellung. • Sicherung läuft • Wiederherstellung läuft • Löschen läuft • Vergleich läuft • Wiederherstellung fehlge- schlagen •...
Seite 165 Proline Promass E 500 PROFINET mit Ethernet-APL Inbetriebnahme Parameter zum Definieren des Freigabecodes nutzen Führen Sie diesen Assistenten aus, um einen Freigabecode für die Instandhalter-Rolle zu definieren. Navigation Menü "Setup" → Erweitertes Setup → Administration → Freigabecode definieren ‣ Freigabecode definieren Freigabecode definieren →...
Seite 166 Inbetriebnahme Proline Promass E 500 PROFINET mit Ethernet-APL Parameter zum Zurücksetzen des Geräts nutzen Navigation Menü "Setup" → Erweitertes Setup → Administration Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Gerät zurücksetzen Gesamte Gerätekonfiguration oder einen • Abbrechen Abbrechen Teil der Konfiguration auf einen definierten •...
Seite 167 Proline Promass E 500 PROFINET mit Ethernet-APL Inbetriebnahme Simulation Schaltausgang 1 … n →  169 →  169 Schaltzustand 1 … n Simulation Relaisausgang 1 … n →  169 Schaltzustand 1 … n →  169 Simulation Gerätealarm →...
Seite 168 Inbetriebnahme Proline Promass E 500 PROFINET mit Ethernet-APL Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Zuordnung Simulation Prozessgröße – Prozessgröße für Simulation • Aus wählen, die dadurch aktiviert • Massefluss wird. • Volumenfluss • Normvolumen- fluss • Zielmessstoff Mas- sefluss •...
Seite 169 Proline Promass E 500 PROFINET mit Ethernet-APL Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Wert Frequenzausgang 1 … n In Parameter Simulation Fre- Frequenzwert für Simulation 0,0 … 12 500,0 Hz 0,0 Hz quenzausgang 1 … n ist die eingeben. Option An ausgewählt.
Seite 170 Inbetriebnahme Proline Promass E 500 PROFINET mit Ethernet-APL 10.8 Einstellungen vor unerlaubtem Zugriff schützen Um die Parametrierung des Messgeräts gegen unbeabsichtigtes Ändern zu schützen, gibt es folgende Möglichkeiten des Schreibschutzes: • Zugriff auf Parameter via Freigabecode schützen →  170 •...
Seite 171 Danach kann der anwenderspezifische Freigabecode neu definiert werden. Via Webbrowser, FieldCare, DeviceCare (via Serviceschnittstelle CDI-RJ45), Feldbus Einen Resetcode können Sie nur von Ihrer lokalen Endress+Hauser Serviceorganisa- tion erhalten. Dieser muss extra für jedes Gerät berechnet werden. 1. Seriennummer des Geräts notieren.
Seite 172 Inbetriebnahme Proline Promass E 500 PROFINET mit Ethernet-APL Proline 500 – digital Schreibschutz aktivieren/deaktivieren A0029673 1. Gehäusedeckel öffnen. 2. Anzeigemodul entfernen. 3. Klemmenabdeckung hochklappen. 4. Schreibschutz aktivieren oder deaktivieren: Verriegelungsschalter (WP: Write protection) auf dem Hauptelektronikmodul in Position bringen: ON Hardwareschreibschutz aktiviert/OFF (Werkseinstellung) Hard- wareschreibschutz deaktiviert.
Seite 173 Proline Promass E 500 PROFINET mit Ethernet-APL Inbetriebnahme Proline 500 A0029630 Verriegelungsschalter (WP) auf dem Hauptelektronikmodul in Position ON bringen: Hardwareschreibschutz aktiviert.  In Parameter Status Verriegelung wird die Option Hardware-verriegelt ange- zeigt →  174. Auf der Vor-Ort-Anzeige erscheint zusätzlich in der Kopfzeile der Betriebsanzeige und in der Navigieransicht vor den Parametern das -Sym-...
Seite 174 Betrieb Proline Promass E 500 PROFINET mit Ethernet-APL Betrieb 11.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: Parameter Status Verriegelung Betrieb → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Keine Es gelten die Zugriffsrechte, die in Parameter Zugriffsrecht angezeigt werden →...
Seite 175 Proline Promass E 500 PROFINET mit Ethernet-APL Betrieb 11.4.1 Untermenü "Messgrößen" Das Untermenü Messgrößen enthält alle Parameter, um die aktuellen Messwerte zu jeder Prozessgröße anzuzeigen. Navigation Menü "Diagnose" → Messwerte → Messgrößen ‣ Messgrößen Massefluss →  177 Volumenfluss →  177 Normvolumenfluss →...
Seite 176 Betrieb Proline Promass E 500 PROFINET mit Ethernet-APL GSV-Durchfluss →  180 Alternativer GSV-Durchfluss →  181 →  181 NSV-Durchfluss Alternativer NSV-Durchfluss →  181 Öl-CTL →  181 Öl-CPL →  181 →  182 Öl-CTPL Wasser-CTL →  182 Alternativer CTL →...
Seite 177 Proline Promass E 500 PROFINET mit Ethernet-APL Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Massefluss – Zeigt aktuell gemessenen Mas- Gleitkommazahl mit – sefluss an. Vorzeichen Abhängigkeit Die Einheit wird übernommen aus: Parameter Massefluss- einheit (→  109) Volumenfluss –...
Seite 178 Betrieb Proline Promass E 500 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Zielmessstoff Massefluss Bei folgenden Bedingungen: Zeigt aktuell gemessenen Mas- Gleitkommazahl mit – Bestellmerkmal "Anwendungs- sefluss des Zielmessstoffs an. Vorzeichen paket", Option ED "Konzentra- Abhängigkeit tion" Die Einheit wird übernommen ...
Seite 179 Proline Promass E 500 PROFINET mit Ethernet-APL Betrieb Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Trägermessstoff Volumenfluss Bei folgenden Bedingungen: Zeigt aktuell gemessenen Gleitkommazahl mit – • Bestellmerkmal "Anwen- Volumenfluss des Träger- Vorzeichen dungspaket", Option ED messstoffs. "Konzentration" Abhängigkeit • In Parameter Flüssigkeits- Die Einheit wird übernommen...
Seite 180 Betrieb Proline Promass E 500 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung S&W-Volumenfluss Bei folgendem Bestellmerk- Anzeige des S&W-Volumenf- Gleitkommazahl mit – mal: lusses, welcher aus dem Vorzeichen • "Anwendungspaket", Option gemessenen Gesamtvolumen- EJ "Petroleum" fluss, abzüglich des Nettovolu- •...
Seite 181 Proline Promass E 500 PROFINET mit Ethernet-APL Betrieb Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Alternativer GSV-Durchfluss Bei folgendem Bestellmerk- Anzeige des gemessenen Gleitkommazahl mit – mal: Gesamtvolumenflusses, korri- Vorzeichen • "Anwendungspaket", Option giert auf die alternative Refe- EJ "Petroleum" renztemperatur und den •...
Seite 182 Betrieb Proline Promass E 500 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Öl-CTPL Bei folgendem Bestellmerk- Anzeige des kombinierten Kor- Positive Gleitkomma- – mal: rekturfaktors, welcher den Ein- zahl • "Anwendungspaket", Option fluss der Temperatur und des EJ "Petroleum"...
Seite 183 Proline Promass E 500 PROFINET mit Ethernet-APL Betrieb Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Ölnormdichte Bei folgendem Bestellmerk- Zeigt die Öldichte bei Norm- Gleitkommazahl mit – mal: temperatur. Vorzeichen • "Anwendungspaket", Option EJ "Petroleum" • In Parameter Petroleum- modus ist die Option Net oil &...
Seite 184 Betrieb Proline Promass E 500 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Ölvolumenfluss Bei folgendem Bestellmerk- Anzeige des aktuell berechne- Gleitkommazahl mit – mal: ten Volumenflusses des Öls. Vorzeichen • "Anwendungspaket", Option Abhängigkeit: EJ "Petroleum" • Basiert auf angezeigtem •...
Seite 185 Proline Promass E 500 PROFINET mit Ethernet-APL Betrieb Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Wassermassefluss Bei folgendem Bestellmerk- Anzeige des aktuell berechne- Gleitkommazahl mit – mal: ten Masseflusses des Wassers. Vorzeichen • "Anwendungspaket", Option Abhängigkeit: EJ "Petroleum" • Basiert auf angezeigtem •...
Seite 186 Betrieb Proline Promass E 500 PROFINET mit Ethernet-APL Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Zuordnung Prozessgröße – Prozessgröße für Summenzäh- • Volumenfluss Volumenfluss ler wählen. • Massefluss • Normvolumenfluss Wert Summenzähler 1 … n In Parameter Zuordnung Pro- Zeigt aktuellen Zählerstand...
Seite 187 Proline Promass E 500 PROFINET mit Ethernet-APL Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Messwerte 1 … n Zeigt aktuellen Eingangswert. Gleitkommazahl mit Vorzeichen Gemessener Strom 1 … n Zeigt aktuellen Stromwert vom Stromeingang. 0 … 22,5 mA Eingangswerte Statuseingang Das Untermenü...
Seite 188 Betrieb Proline Promass E 500 PROFINET mit Ethernet-APL Navigation Menü "Diagnose" → Messwerte → Ausgangswerte → Wert Stromausgang 1 … n ‣ Stromausgang 1 … n Ausgangsstrom →  188 Gemessener Strom →  188 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung...
Seite 189 Proline Promass E 500 PROFINET mit Ethernet-APL Betrieb Navigation Menü "Diagnose" → Messwerte → Ausgangswerte → Relaisausgang 1 … n ‣ Relaisausgang 1 … n Schaltzustand →  189 Schaltzyklen →  189 →  189 Max. Schaltzyklenanzahl Parameterübersicht mit Kurzbeschreibung...
Seite 190 Betrieb Proline Promass E 500 PROFINET mit Ethernet-APL Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Steuerung Summenzähler 1 … n Summenzähler steuern. • Zurücksetzen + anhalten Totalisieren • Voreingestellter Wert + anhalten • Anhalten • Totalisieren Voreingestellter Wert 1 … n Startwert für Summenzähler vorgeben.
Seite 191 Proline Promass E 500 PROFINET mit Ethernet-APL Betrieb / ../XXXXXXXX 175.77 40.69 kg/h -100s A0016357  38 Diagramm eines Messwertverlaufs • x-Achse: Zeigt je nach Anzahl der gewählten Kanäle 250 bis 1000 Messwerte einer Pro- zessgröße. • y-Achse: Zeigt die ungefähre Messwertspanne und passt diese kontinuierlich an die lau- fende Messung an.
Seite 192 Betrieb Proline Promass E 500 PROFINET mit Ethernet-APL Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Zuordnung 1. Kanal Anwendungspaket Extended Prozessgröße zum Speicherka- • Aus HistoROM ist verfügbar. nal zuordnen. • Massefluss • Volumenfluss • Normvolumen- fluss • Dichte •...
Seite 193 Proline Promass E 500 PROFINET mit Ethernet-APL Betrieb Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige • Schwingfrequenz 0 • Frequenzschwan- kung 0 • Schwingampli- tude • Schwingamplitude • Signalasymmetrie • Torsionssignala- symmetrie • Elektroniktempe- ratur • Sensorindex-Spu- lenasymmetrie • Testpunkt 0 •...
Seite 194 Betrieb Proline Promass E 500 PROFINET mit Ethernet-APL Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Messwertspeicherungsstatus In Parameter Messwertspei- Zeigt den Messwertspeiche- • Ausgeführt Ausgeführt cherung ist die Option Nicht rungsstatus an. • Verzögerung aktiv überschreibend ausgewählt. • Aktiv • Angehalten...
Seite 195 Proline Promass E 500 PROFINET mit Ethernet-APL Betrieb 11.8.2 Untermenü "Messstoffindex" Navigation Menü "Experte" → Applikation → Messstoffindex ‣ Messstoffindex Index für inhomogenen Messstoff →  195 (6368) Unterdrückung inhomogenes feuchtes →  195 Gas (6375) Unterdrückung inhomogene Flüssigkeit →  195 (6374) Index für gebundene Blasen (6376)
Seite 196 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel und keine Versorgungsspannung stimmt nicht Richtige Versorgungsspannung Ausgangsignale mit der Angabe auf dem Typen- anlegen .
Seite 197 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Zu Ausgangssignalen Fehler Mögliche Ursachen Behebung Signalausgabe außerhalb des gülti- Hauptelektronikmodul ist defekt. Ersatzteil bestellen →  284. gen Bereichs Gerät zeigt auf Vor-Ort-Anzeige Parametrierfehler Parametrierung prüfen und korri- richtigen Wert an, aber Signalaus- gieren.
Seite 198 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL Fehler Mögliche Ursachen Behebung Kein Verbindungsaufbau zum Webserver. Falsche WLAN-Zugangsdaten. • WLAN-Netzwerkstatus prüfen. • Erneut mit WLAN-Zugangsdaten beim Gerät anmelden. • Prüfen, dass WLAN beim Messgerät und Bediengerät aktiviert ist →  83.
Seite 199 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung 12.2 Diagnoseinformation via Leuchtdioden 12.2.1 Messumformer Proline 500 – digital Verschiedene Leuchtdioden (LED) im Messumformer liefern Informationen zum Geräte- status. A0029689 Versorgungsspannung Gerätestatus Blinking/Netzwerkstatus Port 1 aktiv: PROFINET Port 2 aktiv: PROFINET und Serviceschnittstelle (CDI) 1.
Seite 200 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL Farbe Bedeutung Rot schnell blinkend Wenn > 30 Sekunden: Kompatibilitätsproblem beim Einlesen der Firmware. Blinking/ Grün Zyklischer Datenaustausch ist aktiv. Netzwerkstatus Grün blinkend Nach Anforderung über das Automatisierungssystem: Blinkfrequenz: 1 Hz (Blinking-Funktionalität: 500...
Seite 201 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Farbe Bedeutung Diagnoseereignis mit Diagnoseverhalten "Alarm" ist aufgetreten. Rot/grün blinkend Gerät startet neu. Gerätestatus (Beim Auf- Rot langsam blinkend Wenn > 30 Sekunden: Problem mit dem Bootlo- starten) ader. Rot schnell blinkend Wenn >...
Seite 202 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL Farbe Bedeutung Kommunikation Weiß Kommunikation aktiv. Gerätestatus (Normalbe- Fehler trieb) Rot blinkend Warnung Gerätestatus (Beim Auf- Rot langsam blinkend Wenn > 30 Sekunden: Problem mit dem Bootlo- starten) ader. Rot schnell blinkend Wenn >...
Seite 203 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung 12.3 Diagnoseinformation auf Vor-Ort-Anzeige 12.3.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Betriebsanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
Seite 204 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. Warnung Die Messung wird fortgesetzt. Die Signalausgänge und Summenzähler werden nicht beein- flusst.
Seite 205 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung 12.3.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung...
Seite 206 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL A0031056 Statusbereich mit Statussignal Diagnoseinformation Behebungsmaßnahmen mit Service-ID Zusätzlich lassen sich im Menü Diagnose aufgetretene Diagnoseereignisse anzeigen: • Via Parameter →  276 • Via Untermenü →  277 Statussignale Die Statussignale geben Auskunft über den Zustand und die Verlässlichkeit des Geräts,...
Seite 207 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Xxxxxx/…/…/ Gerätename: Xxxxxxx Massefluss: kg/h 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Funktionskontrolle (C) Xxxxxx Diagnose 1: C485 Simu... Fehlerbehebungsmaßnahme: Simulation... Ausfall (F) Zugriffsrechte Bediensoftware: Instandhalter Betrieb Funktionskontrolle (C)
Seite 208 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL 12.6 Diagnoseinformationen anpassen 12.6.1 Diagnoseverhalten anpassen Jeder Diagnoseinformation ist ab Werk ein bestimmtes Diagnoseverhalten zugeordnet. Diese Zuordnung kann der Anwender bei bestimmten Diagnoseinformationen im Unter- menü Diagnoseverhalten ändern. Experte → System → Diagnoseeinstellungen → Diagnoseverhalten Verfügbare Diagnoseverhalten...
Seite 209 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Unterstütze Statusinformationen Status Kodierung (hex) BAD - Maintenance alarm 0x24 BAD - Process related 0x28 BAD - Function check 0x3C UNCERTAIN - Initial value 0x4F UNCERTAIN - Maintenance demanded 0x68...
Seite 210 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL Diagnoseinformation 302 Messwertstatus (fest zugeordnet) Diagnoseverhalten Gerätediagnose Quality Coding Kategorie (konfigurierbar) (fest zugeordnet) Quality Substatus (hex) (NE107) Function Check, Alarm 0x24 Function Check local override Warnung GOOD Function Check 0xBC…0xBF –...
Seite 211 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung 12.7 Übersicht zu Diagnoseinformationen • Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erweitert sich die Anzahl der Diagnoseinformationen und der betroffenen Messgrößen. • Unter "Beeinflusste Messgrößen" werden immer alle beeinflussten Messgrößen der gesamten Gerätefamilie Promass gelistet.
Seite 212 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 022 Temperatursensor defekt 1. Wenn vorhanden: Verbindungskabel zwischen Sensor und Messum- former prüfen Messgrößenstatus 2. Sensorelektronikmodul (ISEM) prüfen oder ersetzen 3. Sensor ersetzen Quality Good Quality substatus Coding (hex) 0x80 …...
Seite 213 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 046 Sensorlimit überschritten 1. Prozessbedingungen prüfen 2. Sensor prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 214 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 062 Sensorverbindung fehlerhaft 1. Wenn vorhanden: Verbindungskabel zwischen Sensor und Messum- former prüfen Messgrößenstatus 2. Sensorelektronikmodul (ISEM) prüfen oder ersetzen 3. Sensor ersetzen Quality Good Quality substatus Coding (hex) 0x80 …...
Seite 215 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 063 Erregerstrom fehlerhaft 1. Wenn vorhanden: Verbindungskabel zwischen Sensor und Messum- former prüfen Messgrößenstatus 2. Sensorelektronikmodul (ISEM) prüfen oder ersetzen 3. Sensor ersetzen Quality Good Quality substatus Coding (hex) 0x80 …...
Seite 216 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 082 Datenspeicher inkonsistent Moduleverbindungen prüfen Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) • Normdichte •...
Seite 217 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 083 Speicherinhalt inkonsistent 1. Gerät neu starten 2. S-DAT Daten wiederherstellen Messgrößenstatus 3. S-DAT ersetzen Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen...
Seite 218 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 119 Sensorinitialisierung aktiv Sensorinitialisierung aktiv, bitte warten Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) •...
Seite 219 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 140 Sensorsignal asymmetrisch 1. Wenn vorhanden: Verbindungskabel zwischen Sensor und Messum- former prüfen Messgrößenstatus [ab Werk] 2. Sensorelektronikmodul (ISEM) prüfen oder ersetzen 3. Sensor ersetzen Quality Good...
Seite 220 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 141 Nullpunktjustierung fehlgeschlagen 1. Prozessbedingungen prüfen 2. Inbetriebnahme wiederholen Messgrößenstatus 3. Sensor prüfen Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen •...
Seite 221 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 142 Sensorindex-Spulenasymmetrie zu gross Sensor prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) •...
Seite 222 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 144 Messabweichung zu hoch 1. Prozessbedingungen prüfen 2. Sensor prüfen oder tauschen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen...
Seite 223 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung 12.7.2 Diagnose zur Elektronik Diagnoseinformation Behebungsmaßnahmen Kurztext 201 Elektronik fehlerhaft 1. Gerät neu starten 2. Elektronik ersetzen Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen...
Seite 224 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 242 Firmware inkompatibel 1. Firmwareversion prüfen 2. Elektronikmodul flashen oder ersetzen Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 225 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 252 Modul inkompatibel 1. Elektronikmodule prüfen 2. Prüfen, ob korrekte Module verfügbar sind (z.B. NEx, Ex) Messgrößenstatus 3. Elektronikmodule ersetzen Quality Good Quality substatus Coding (hex) 0x80 … 0x83...
Seite 226 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 262 Modulverbindung unterbrochen 1. Verbindungskabel zwischen Sensorelektronikmodul (ISEM) und Hauptelektronik prüfen oder ersetzen Messgrößenstatus 2. ISEM oder Hauptelektronik prüfen oder ersetzen Quality Good Quality substatus Coding (hex) 0x80 …...
Seite 227 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 270 Hauptelektronik defekt 1. Gerät neu starten 2. Hauptelektronikmodul ersetzen Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 228 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 271 Hauptelektronik fehlerhaft 1. Gerät neu starten 2. Hauptelektronikmodul ersetzen Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 229 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 272 Hauptelektronik fehlerhaft Gerät neu starten Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) •...
Seite 230 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 273 Hauptelektronik defekt 1. Anzeige-Notbetrieb beachten 2. Hauptelektronik ersetzen Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 231 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 275 I/O-Modul defekt I/O-Modul tauschen Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) • Normdichte •...
Seite 232 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 276 I/O-Modul fehlerhaft 1. Gerät neu starten 2. I/O-Modul tauschen Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 233 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 283 Speicherinhalt inkonsistent Gerät neu starten Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) •...
Seite 234 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 302 Geräteverifizierung aktiv Geräteverifizierung aktiv, bitte warten Messgrößenstatus [ab Werk] Quality Good Quality substatus Function check Coding (hex) 0xBC … 0xBF Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 235 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 304 Geräteverifizierung nicht bestanden 1. Verifizierungsbericht prüfen 2. Inbetriebnahme wiederholen Messgrößenstatus [ab Werk] 3. Sensor prüfen Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen...
Seite 236 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 311 Sensorelektronik (ISEM) fehlerhaft Wartungsbedarf! Gerät nicht zurücksetzen Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) •...
Seite 237 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 330 Flash-Datei ungültig 1. Gerätefirmware updaten 2. Gerät neu starten Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 238 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 331 Firmware-Update fehlgeschlagen 1. Gerätefirmware updaten 2. Gerät neu starten Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 239 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 332 Schreiben in HistoROM Backup fehlg. 1. Nutzerschnittstellenleiterplatte ersetzen 2. Ex d/XP: Messumformer ersetzen Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen...
Seite 240 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 361 I/O-Modul 1 … n fehlerhaft 1. Gerät neu starten 2. Elektronikmodule prüfen Messgrößenstatus 3. I/O-Modul oder Hauptelektronik tauschen Quality Good Quality substatus Coding (hex) 0x80 … 0x83...
Seite 241 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 369 Matrixcodescanner defekt Matrixcodescanner ersetzen Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) • Normdichte •...
Seite 242 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 371 Temperatursensor defekt Service kontaktieren Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) • Normdichte •...
Seite 243 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 372 Sensorelektronik (ISEM) fehlerhaft 1. Gerät neu starten 2. Prüfen, ob Fehler erneut auftritt Messgrößenstatus 3. Sensorelektronikmodul (ISEM) ersetzen Quality Good Quality substatus Coding (hex) 0x80 … 0x83...
Seite 244 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 373 Sensorelektronik (ISEM) fehlerhaft Daten übertragen oder Gerät rücksetzen Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 245 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 374 Sensorelektronik (ISEM) fehlerhaft 1. Gerät neu starten 2. Prüfen, ob Fehler erneut auftritt Messgrößenstatus [ab Werk] 3. Sensorelektronikmodul (ISEM) ersetzen Quality Good Quality substatus Coding (hex) 0x80 …...
Seite 246 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 375 I/O 1 … n-Kommunikation fehlgeschlagen 1. Gerät neu starten 2. Prüfen, ob Fehler erneut auftritt Messgrößenstatus 3. Modulträger inklusive Elektronikmodulen ersetzen Quality Good Quality substatus Coding (hex) 0x80 …...
Seite 247 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 378 Versorgungsspannung ISEM fehlerhaft zwischen Sensor und Messumformer prüfen 1. Wenn vorhanden:Verbindungskabel Messgrößenstatus 2. Hauptelektronikmodul ersetzen 3. Sensorelektronikmodul (ISEM) ersetzen Quality Good Quality substatus Coding (hex) 0x80 … 0x83...
Seite 248 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 382 Datenspeicher 1. T-DAT einstecken 2. T-DAT ersetzen Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) •...
Seite 249 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 383 Speicherinhalt Gerät rücksetzen Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) • Normdichte •...
Seite 250 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 387 HistoROM-Daten fehlerhaft Service kontaktieren Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) • Normdichte •...
Seite 251 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung 12.7.3 Diagnose zur Konfiguration Diagnoseinformation Behebungsmaßnahmen Kurztext 410 Datenübertragung fehlgeschlagen 1. Datenübertrag. wiederholen 2. Verbindung prüfen Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen •...
Seite 252 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 412 Download verarbeiten Download aktiv, bitte warten Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) •...
Seite 253 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 437 Konfiguration inkompatibel 1. Firmware aktualisieren 2. Werksreset durchführen Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 254 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 438 Datensatz unterschiedlich 1. Datensatzdatei prüfen 2. Geräteparametrierung prüfen Messgrößenstatus 3. Download der neuen Geräteparametrierung durchführen Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen...
Seite 255 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 442 Frequenzausgang 1 gesättigt 1. Einstellungen des Frequenzausgangs prüfen 2. Prozess prüfen Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen –...
Seite 256 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 453 Messwertunterdrückung aktiv Messwertunterdrückung ausschalten Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • GSV-Durchfluss • Alternative Normdichte •...
Seite 257 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 484 Simulation Fehlermodus aktiv Simulation ausschalten Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Alarm Beeinflusste Messgrößen • Schwingamplitude 1 • GSV-Durchfluss • Alternative Normdichte •...
Seite 258 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 485 Simulation Prozessgröße aktiv Simulation ausschalten Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • GSV-Durchfluss • Alternative Normdichte •...
Seite 259 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 491 Simulation Stromausgang 1 … n aktiv Simulation ausschalten Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen – Diagnoseinformation Behebungsmaßnahmen Kurztext 492 Simulation Frequenzausgang 1 …...
Seite 260 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 494 Simulation Schaltausgang 1 … n aktiv Simulation Schaltausgang ausschalten Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen – Diagnoseinformation Behebungsmaßnahmen...
Seite 261 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 520 I/O 1 … n-Hardwarekonfiguration ungültig 1. I/O-Hardwarekonfiguration prüfen 2. Falsches I/O-Modul ersetzen Messgrößenstatus 3. Modul vom Doppelimpulsausgang auf korrekten Slot stecken Quality Good Quality substatus Coding (hex) 0x80 …...
Seite 262 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 537 Konfiguration 1. IP-Adressen im Netzwerk prüfen 2. IP-Adresse ändern Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen – Diagnoseinformation Behebungsmaßnahmen...
Seite 263 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 830 Umgebungstemperatur zu hoch Umgebungstemp. rund um Sensorgehäuse reduzieren Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 264 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 831 Umgebungstemperatur zu niedrig Umgebungstemp. rund um Sensorgehäuse erhöhen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 265 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 832 Elektroniktemperatur zu hoch Umgebungstemperatur reduzieren Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) •...
Seite 266 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 833 Elektroniktemperatur zu niedrig Umgebungstemperatur erhöhen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • Sensorelektroniktemperatur (ISEM) •...
Seite 267 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 834 Prozesstemperatur zu hoch Prozesstemperatur reduzieren Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • GSV-Durchfluss •...
Seite 268 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 835 Prozesstemperatur zu niedrig Prozesstemperatur erhöhen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 • GSV-Durchfluss •...
Seite 269 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 842 Prozesswert unterschritten 1. Prozesswert reduzieren 2. Applikation prüfen Messgrößenstatus [ab Werk] 3. Sensor prüfen Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen...
Seite 270 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 862 Messrohr nur z.T. gefüllt 1. Prozess auf Gas prüfen 2. Überwachungsgrenzen prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen...
Seite 271 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 910 Messrohr schwingt nicht 1. Wenn vorhanden: Verbindungskabel zwischen Sensor und Messum- former prüfen Messgrößenstatus 2. Sensorelektronikmodul (ISEM) prüfen oder ersetzen 3. Sensor prüfen Quality Good Quality substatus Coding (hex) 0x80 …...
Seite 272 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 913 Messstoff ungeeignet 1. Prozessbedingungen prüfen 2. Elektronikmodule oder Sensor prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen •...
Seite 273 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 915 Viskosität außerhalb Spezifikation 1. 2-Phasendurchfl. vermeiden 2. Systemdruck erhöhen Messgrößenstatus [ab Werk] 3. Prüfen, ob Viskosität und Dichte im zulässigen Bereich liegen 4. Prozessbeding. prüfen Quality...
Seite 274 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 942 API/ASTM-Dichte außerhalb Spezifikation 1. Prozessdichte mit gewählter API/ASTM-Warengruppe prüfen 2. API/ASTM-bezogene Parameter prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal...
Seite 275 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Kurztext 944 Monitoring fehlgeschlagen Prozessbedingungen für Heartbeat Monitoring prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 276 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL Diagnoseinformation Behebungsmaßnahmen Kurztext 984 Kondensationsrisiko 1. Umgebungstemperatur reduzieren 2. Messstofftemperatur erhöhen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Beeinflusste Messgrößen • Schwingamplitude 1 •...
Seite 277 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Betriebszeit ab Neustart →  277 Betriebszeit →  277 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Aktuelle Diagnose Ein Diagnoseereignis ist aufgetreten. Zeigt das aktuell aufgetretene Diagno- Symbol für Diagnoseverhal-...
Seite 278 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL Navigationspfad Menü Diagnose → Untermenü Ereignislogbuch → Ereignisliste / ../Ereignisliste I1091 Konfig. geändert I1157 Speicher.Ereig. 0d01h19m10s F311 Elektr.fehler A0014008-DE  42 Am Beispiel der Vor-Ort-Anzeige • Max. 20 Ereignismeldungen können chronologisch angezeigt werden.
Seite 279 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Informationsereignis Ereignistext I1089 Gerätestart I1090 Konfiguration rückgesetzt I1091 Konfiguration geändert I1092 HistoROM Backup gelöscht I1111 Dichtejustierungsfehler I11280 Nullpt. verifiziert und Justier. empfohl I11281 Nullpt. verifiziert/Justier. nicht empfo I1137 Elektronik getauscht I1151 Historie rückgesetzt...
Seite 280 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL Informationsereignis Ereignistext I1626 Schreibschutz deaktiviert I1627 Webserver: Login erfolgreich I1628 Anzeige: Login erfolgreich I1629 CDI: Login erfolgreich I1631 Webserverzugriff geändert I1632 Anzeige: Login fehlgeschlagen I1633 CDI: Login fehlgeschlagen I1634 Auf Werkseinstellung rückgesetzt I1635 Auf Auslieferungszustand rückgesetzt...
Seite 281 Proline Promass E 500 PROFINET mit Ethernet-APL Diagnose und Störungsbehebung Navigation Menü "Diagnose" → Geräteinformation ‣ Geräteinformation Messstellenkennzeichnung →  281 Seriennummer →  281 →  281 Firmware-Version Gerätename →  281 Bestellcode →  281 Erweiterter Bestellcode 1 →...
Seite 282 Diagnose und Störungsbehebung Proline Promass E 500 PROFINET mit Ethernet-APL Parameter Beschreibung Anzeige Werkseinstellung Erweiterter Bestellcode 3 Zeigt den 3. Teil des erweiterten Bestellco- Zeichenfolge – des.  Befindet sich auch auf Typenschild von Messaufnehmer und Messumformer im Feld "Ext. ord. cd."...
Seite 283 • Die für das Messgerät zulässige maximale Messstofftemperatur beachten →  306. 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie W@M oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.
Seite 284 • Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.
Seite 285 Proline Promass E 500 PROFINET mit Ethernet-APL Reparatur 14.5 Entsorgung Gemäß der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingungen an den Herstel-...
Seite 286 Proline Promass E 500 PROFINET mit Ethernet-APL Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.
Seite 287 Wird dazu verwendet, die Temperatur der Messstoffe im Messaufnehmer stabil zu halten. Als Messstoff sind Wasser, Wasserdampf und andere nicht korrosive Flüssigkeiten zugelassen.  Bei Verwendung von Öl als Heizmedium: Mit Endress+Hauser Rücksprache halten. Heizmäntel können nicht mit Messaufnehmern kombiniert werden, die eine Berst- scheibe enthalten.
Seite 288 15.3 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten mit industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Fließgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...
Seite 289 Proline Promass E 500 PROFINET mit Ethernet-APL Zubehör 15.4 Systemkomponenten Zubehör Beschreibung Bildschirmschreiber Der Bildschirmschreiber Memograph M liefert Informationen über alle relevanten Memograph M Messgrößen. Messwerte werden sicher aufgezeichnet, Grenzwerte überwacht und Messstellen analysiert. Die Datenspeicherung erfolgt im 256 MB großen internen Speicher und zusätzlich auf SD-Karte oder USB-Stick.
Seite 290 Technische Daten Proline Promass E 500 PROFINET mit Ethernet-APL Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten und Gasen bestimmt. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen.
Seite 291 Proline Promass E 500 PROFINET mit Ethernet-APL Technische Daten 16.3 Eingang Messgröße Direkte Messgrößen • Massefluss • Dichte • Temperatur Berechnete Messgrößen • Volumenfluss • Normvolumenfluss • Normdichte Messbereich Messbereich für Flüssigkeiten Messbereich-Endwerte  ... min(F) max(F) [mm] [in] [kg/h] [lb/min] ³⁄₈...
Seite 292 Automatisierungssystem kontinuierlich verschiedene Messwerte in das Messgerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Ver- wendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) •...
Seite 293 Proline Promass E 500 PROFINET mit Ethernet-APL Technische Daten Leerlaufspannung ≤ 28,8 V (aktiv) Mögliche Eingangsgrößen • Druck • Temperatur • Dichte Statuseingang Maximale Eingangswerte • DC –3 … 30 V • Wenn Statuseingang aktiv (ON): R >3 kΩ Ansprechzeit Einstellbar: 5 …...
Seite 294 Technische Daten Proline Promass E 500 PROFINET mit Ethernet-APL 16.4 Ausgang Ausgangssignal PROFINET Standards Gemäß IEEE 802.3 Stromausgang 4…20 mA Signalmodus Wahlweise einstellbar: • Aktiv • Passiv Strombereich Wahlweise einstellbar: • 4…20 mA NAMUR • 4…20 mA US • 4…20 mA •...
Seite 295 Proline Promass E 500 PROFINET mit Ethernet-APL Technische Daten Maximaler Ausgangs- 22,5 mA (aktiv) strom Leerlaufspannung DC 28,8 V (aktiv) Impulsbreite Einstellbar: 0,05 … 2 000 ms Maximale Impulsrate 10 000 Impulse/s Impulswertigkeit Einstellbar Zuordenbare Messgrößen • Massefluss • Volumenfluss •...
Seite 296 Technische Daten Proline Promass E 500 PROFINET mit Ethernet-APL Relaisausgang Funktion Schaltausgang Ausführung Relaisausgang, galvanisch getrennt Schaltverhalten Wahlweise einstellbar: • NO (normaly open), Werkseinstellung • NC (normaly closed) Maximale Schaltleistung • DC 30 V, 0,1 A (passiv) • AC 30 V, 0,5 A Zuordenbare Funktionen •...
Seite 297 Proline Promass E 500 PROFINET mit Ethernet-APL Technische Daten 0…20 mA Fehlerverhalten Wählbar: • Maximaler Alarm: 22 mA • Definierbarer Wert zwischen: 0 … 20,5 mA Impuls-/Frequenz-/Schaltausgang Impulsausgang Fehlerverhalten Wählbar: • Aktueller Wert • Keine Impulse Frequenzausgang Fehlerverhalten Wählbar: • Aktueller Wert •...
Seite 298 Technische Daten Proline Promass E 500 PROFINET mit Ethernet-APL Leuchtdioden (LED) Statusinformationen Statusanzeige durch verschiedene Leuchtdioden Je nach Geräteausführung werden folgende Informationen angezeigt: • Versorgungsspannung aktiv • Datenübertragung aktiv • Gerätealarm/-störung vorhanden • PROFINET-Netzwerk verfügbar • PROFINET-Verbindung hergestellt • PROFINET Blinking-Feature ...
Seite 299 Proline Promass E 500 PROFINET mit Ethernet-APL Technische Daten Konfiguration des • DIP-Schalter auf dem Elektronikmodul, für die Vergabe des Gerätenamens Gerätenamens (letzter Teil) • DCP Protokoll • Asset Management Software (FieldCare, DeviceCare, Field Xpert) • Integrierter Webserver Unterstützte Funktionen •...
Seite 300 Technische Daten Proline Promass E 500 PROFINET mit Ethernet-APL Überstromschutzeinrich- Das Gerät muss mit einem dedizierten Leitungsschutzschalter (LSS) betrieben werden, da tung es über keinen eigenen Ein/Aus-Schalter verfügt. • Der Leitungsschutzschalter muss einfach erreichbar und gekennzeichnet sein. • Zulässiger Nennstrom des Leitungsschutzschalter: 2 A bis maximal 10 A.
Seite 301 Proline Promass E 500 PROFINET mit Ethernet-APL Technische Daten Massefluss (Gase) ±0,50 % v.M. Dichte (Flüssigkeiten) Unter Referenzbedingungen Standarddichte-Kalibrierung [g/cm³] [g/cm³] ±0,0005 ±0,002 Temperatur ±0,5 °C ± 0,005 · T °C (±0,9 °F ± 0,003 · (T – 32) °F) Nullpunktstabilität...
Seite 302 Technische Daten Proline Promass E 500 PROFINET mit Ethernet-APL Genauigkeit der Ausgänge Die Ausgänge weisen die folgende Grundgenauigkeit auf. Stromausgang Genauigkeit ±5 µA Impuls-/Frequenzausgang v.M. = vom Messwert Genauigkeit Max. ±50 ppm v.M. (über den kompletten Umgebungstemperaturbereich) Wiederholbarkeit v.M. = vom Messwert; 1 g/cm = 1 kg/l;...
Seite 303 Proline Promass E 500 PROFINET mit Ethernet-APL Technische Daten Dichte Bei einer Temperaturdifferenz zwischen der Dichte-Kalibriertemperatur und der Prozess- temperatur, beträgt die Messabweichung der Messaufnehmer typisch ±0,0001 g/cm /°C (±0,00005 g/cm /°F). Felddichtejustierung ist möglich. [kg/m ] [°C] 40 80 120 160 200 240 280 320 [°F]...
Seite 304 Technische Daten Proline Promass E 500 PROFINET mit Ethernet-APL Berechnung der maximalen Messabweichung in Abhängigkeit von der Durchflussrate Durchflussrate maximale Messabweichung in % v.M. ZeroPoint ⋅ ± BaseAccu ³ BaseAccu A0021339 A0021332 ZeroPoint ZeroPoint ⋅ ⋅ ± < BaseAccu MeasValue...
Seite 305 4 … 95% geeignet. Betriebshöhe Gemäß EN 61010-1 • ≤ 2 000 m (6 562 ft) • > 2 000 m (6 562 ft) mit zusätzlichen Überspannungsschutz (z.B. Endress+Hauser HAW Series) Schutzart Messumformer • IP66/67, Type 4X enclosure, geeignet für Verschmutzungsgrad 4 •...
Seite 306 Technische Daten Proline Promass E 500 PROFINET mit Ethernet-APL Innenreinigung • CIP-Reinigung • SIP-Reinigung Optionen Öl- und fettfreie Ausführung für mediumberührende Teile, ohne Erklärung Bestellmerkmal "Dienstleistung", Option HA Mechanische Belastung Messumformergehäuse und Anschlussgehäuse Messaufnehmer: • Vor mechanischen Einflüssen wie Stößen oder Schlägen schützen •...
Seite 307 Proline Promass E 500 PROFINET mit Ethernet-APL Technische Daten Nicht isoliert Isoliert Ausführung Promass E 500 – digital 60 °C (140 °F) 150 °C (302 °F) – – 60 °C (140 °F) 150 °C (302 °F) – – Promass E 500 Messstoffdichte 0 …...
Seite 308 Technische Daten Proline Promass E 500 PROFINET mit Ethernet-APL Berstscheibe Um die Sicherheit zu erhöhen, kann eine Geräteausführung mit Berstscheibe mit einem Auslösedruck von 10 … 15 bar (145 … 217,5 psi) verwendet werden (Bestellmerkmal "Sensoroption", Option CA "Berstscheibe"). Der Einsatz von Berstscheiben kann nicht mit dem separat erhältlichen Heizmantel kombi- niert werden.
Seite 309 Proline Promass E 500 PROFINET mit Ethernet-APL Technische Daten Gewicht [kg] [mm] Gewicht in US-Einheiten Gewicht [lbs] [in] ½ 1 ½ Werkstoffe Gehäuse Messumformer Gehäuse Messumformer Proline 500 – digital Bestellmerkmal "Messumformergehäuse": • Option A "Alu beschichtet": Aluminium, AlSi10Mg, beschichtet •...
Seite 310 Technische Daten Proline Promass E 500 PROFINET mit Ethernet-APL Kabeleinführungen und Adapter Werkstoff Kabelverschraubung M20 × 1,5 Kunststoff • Adapter für Kabeleinführung mit Innengewinde G ½" Messing vernickelt • Adapter für Kabeleinführung mit Innengewinde NPT ½"  Nur für bestimmte Geräteausführungen verfügbar: •...
Seite 311 Proline Promass E 500 PROFINET mit Ethernet-APL Technische Daten Externe WLAN-Antenne • Antenne: Kunststoff ASA (Acrylnitril-Styrol-Acrylester) und Messing vernickelt • Adapter: Rostfreier Stahl und Messing vernickelt • Kabel: Polyethylen • Stecker: Messing vernickelt • Befestigungswinkel: Rostfreier Stahl Prozessanschlüsse • Festflanschanschlüsse: •...
Seite 312 Technische Daten Proline Promass E 500 PROFINET mit Ethernet-APL Vor-Ort-Bedienung Via Anzeigemodul Ausstattung: • Bestellmerkmal "Anzeige; Bedienung", Option F "4-zeilige, beleuchtete, grafische Anzeige; Touch Control" • Bestellmerkmal "Anzeige; Bedienung", Option G "4-zeilige, beleuchtete, grafische Anzeige; Touch Control + WLAN" Informationen zur WLAN-Schnittstelle →  90 A0028232 ...
Seite 313 Proline Promass E 500 PROFINET mit Ethernet-APL Technische Daten Unterstützte Bedien- Bediengerät Schnittstelle Weitere Informationen tools Webbrowser Notebook, PC oder Tab- • Serviceschnittstelle Sonderdokumentation zum let mit Webbrowser CDI-RJ45 Gerät →  321 • WLAN-Schnittstelle • Ethernet-basierter Feldbus (EtherNet/IP, PROFINET)
Seite 314 Technische Daten Proline Promass E 500 PROFINET mit Ethernet-APL • Flashen der Firmware-Version für z.B. Upgrade der Geräte-Firmware • Download Treiber für Systemintegration • Darstellung von bis zu 1000 gespeicherten Messwerten (Nur verfügbar mit dem Anwen- dungspaket Extended HistoROM →  318) Sonderdokumentation Webserver →...
Seite 315 Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätser- klärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. UKCA-Zeichen Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren UK-Rechtsverordnun- gen (Statutory Instruments).
Seite 316 Technische Daten Proline Promass E 500 PROFINET mit Ethernet-APL Ex-Zulassung Die Geräte sind zum Einsatz im explosionsgefährdeten Bereich zertifiziert und die zu beachtenden Sicherheitshinweise im separaten Dokument "Safety Instructions" (XA) beige- fügt. Dieses ist auf dem Typenschild referenziert. Lebensmitteltauglichkeit • 3-A-Zulassung •...
Seite 317 • Mit der Kennzeichnung a) PED/G1/x (x = Kategorie) oder b) UK/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforderungen" a) des Anhangs I der Druckgeräterichtlinie 2014/68/EU oder b) des Schedule 2 der Statutory Instruments 2016 no. 1105.
Seite 318 Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
Seite 319 Proline Promass E 500 PROFINET mit Ethernet-APL Technische Daten Heartbeat Monitoring Liefert kontinuierlich für das Messprinzip charakteristische Daten an ein externes Condi- tion Monitoring System zum Zweck der vorbeugenden Wartung oder der Prozessanalyse. Diese Daten ermöglichen: • Im Kontext mit weiteren Informationen, Rückschlüsse auf die zeitliche Beeinträchtigung der Messleistung durch Prozesseinflüsse (etwa Korrosion, Abrasion, Belagsbildung etc.).
Seite 320 Proline Promass E 500 PROFINET mit Ethernet-APL 16.15 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...
Seite 321 Proline Promass E 500 PROFINET mit Ethernet-APL Technische Daten Inhalt Dokumentationscode Messgerät NEPSI Ex nA XA01659D XA01780D Sonderdokumentation Inhalt Dokumentationscode Angaben zur Druckgeräterichtlinie SD01614D Funkzulassungen für WLAN-Schnittstelle für Anzeigemodul A309/A310 SD01793D Webserver SD01971D Heartbeat Technology SD01989D Konzentrationsmessung SD02007D Petroleum SD02015D...
Seite 322 Stichwortverzeichnis Proline Promass E 500 PROFINET mit Ethernet-APL Stichwortverzeichnis 0 … 9 Bedienmenü Aufbau ....... . 67 3-A-Zulassung .
Seite 323 Proline Promass E 500 PROFINET mit Ethernet-APL Stichwortverzeichnis Symbole ....... 204 Stromeingang .
Seite 324 Stichwortverzeichnis Proline Promass E 500 PROFINET mit Ethernet-APL Lagerungstemperatur ......21 Lagerungstemperaturbereich ....304 Galvanische Trennung .
Seite 325 Proline Promass E 500 PROFINET mit Ethernet-APL Stichwortverzeichnis Binäres Input ......98 Impuls-/Frequenz-/Schaltausgang (Assistent) Binäres Output .
Seite 326 Stichwortverzeichnis Proline Promass E 500 PROFINET mit Ethernet-APL Reparatur ....... . 284 Technische Daten, Übersicht .
Seite 327 Proline Promass E 500 PROFINET mit Ethernet-APL Stichwortverzeichnis Summenzähler-Bedienung ....189 Systemeinheiten ......108 Übersicht .
Seite 328 *71573814* 71573814 www.addresses.endress.com...

Endress+Hauser Proline Promass E 500 Betriebsanleitung

Quicklinks

Verwandte Anleitungen für Endress+Hauser Proline Promass E 500

Inhaltszusammenfassung für Endress+Hauser Proline Promass E 500
