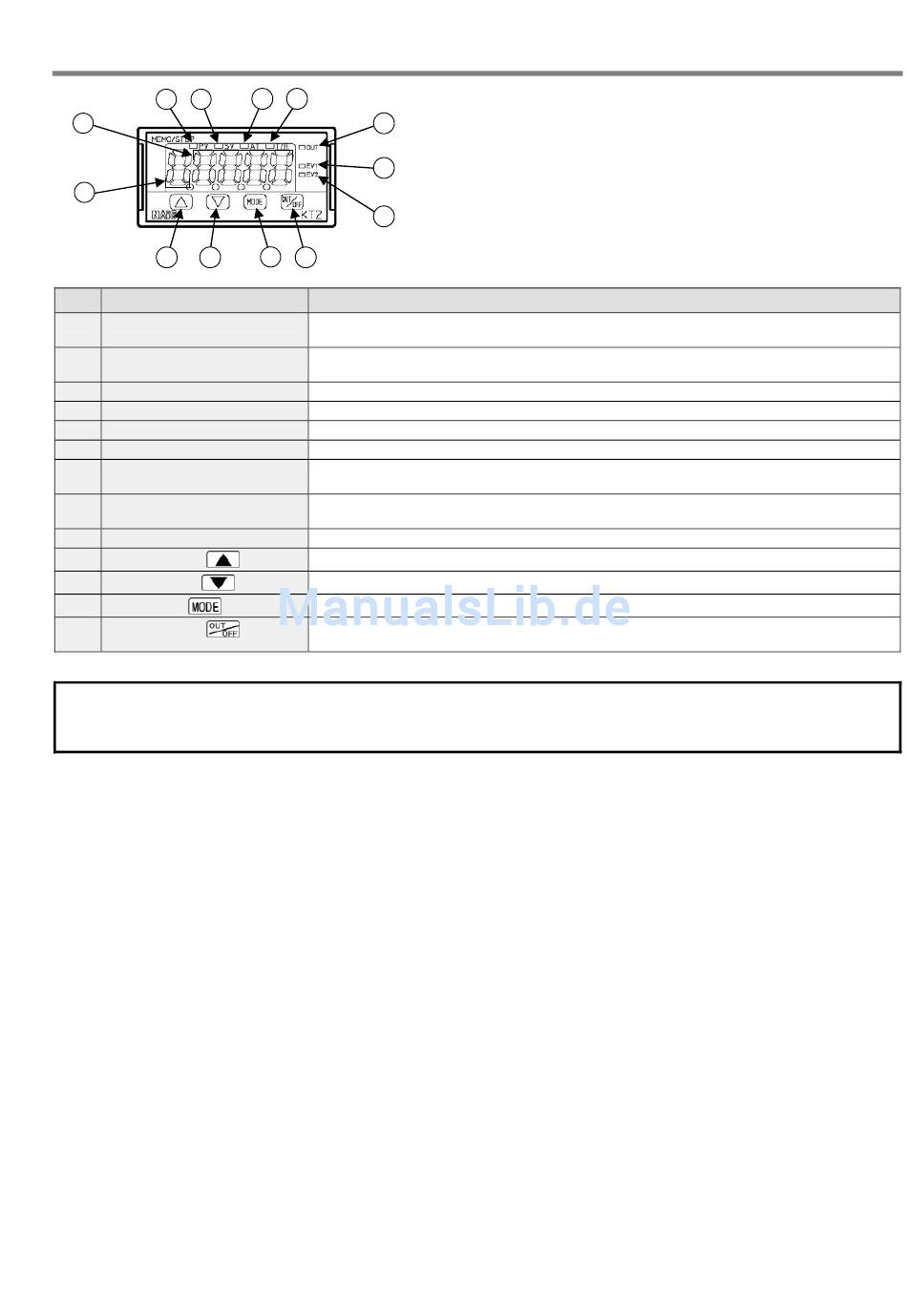

Anzeigen und Tasten der Fronttafel
3
4
1
2
10
11
Nr.
Funktion
(1)
Ist-/Sollwertanzeige
(PV/SV, rot)
(2)
MEMO/STEP-Anzeige (grün)
(3)
Kontrollanzeige PV (rot)
(4)
Kontrollanzeige SV (grün)
(5)
Kontrollanzeige AT (gelb)
(6)
Kontrollanzeige T/R (gelb)
(7)
Kontrollanzeige OUT (grün)
(8)
Kontrollanzeige EV1 (rot)
(9)
Kontrollanzeige EV2 (rot)
(10)
Aufwärts-Taste
(11)
Abwärts-Taste
(12)
Taste MODE
(13)
Taste OUT/OFF
Bevor Sie Reglerfunktionen und Merkmale aktivieren, müssen Sie die Anschlüsse 2 und 3 an die
Spannungsversorgung anschließen. Dann parametrieren Sie gemäß Abschnitt 5, bevor Sie mit der
Schalttafelmontage (Abschnitt 3) und der Verdrahtung (Abschnitt 4) fortfahren.
5
6
7
8
9
12
13
Beschreibung
Zur Ist- und Sollwertanzeige und zur Parametereingabe (Parameter und Einstellwerte werden
abwechselnd angezeigt).
Bei Festwertregelung Anzeige der Speichernummer (SV1 oder SV2). Bei Programmregelung
Anzeige der Programmschrittnummer.
Leuchtet, wenn der Istwert (PV = process value) angezeigt wird.
Leuchtet, wenn Sollwert 1 (SV = set value) angezeigt wird.
Blinkt während der Selbstoptimierung (AT = Auto-Tuning).
Blinkt während die Kommunikationsfunktion aktiv ist (beim Senden ein, beim Empfangen aus).
Leuchtet, wenn der Reglerausgang OUT1 (Heizen bei optionaler Dreipunktregelung für
Heizen/Kühlen) aktiviert ist. (Blinkt beim Gleichstromausgang in einem Intervall von 0,25 s.)
Leuchtet, wenn Meldeausgang 1 (EV = event) oder Reglerausgang OUT2 (Kühlen bei optionaler
Dreipunktregelung für Heizen/Kühlen) aktiviert ist.
Leuchtet, wenn Meldeausgang 2 aktiviert ist (EV = event).
Erhöht den numerischen Wert.
Verringert den numerischen Wert.
Wechselt zwischen Parametern und speichert den eingestellten Wert.
Wird diese Taste ca. 1 Sekunde gedrückt, wird der Reglerausgang je nach Ausgangseinstellung
aktiviert bzw. deaktiviert oder die Programmregelung wird gestartet bzw. angehalten (siehe 21).
5
