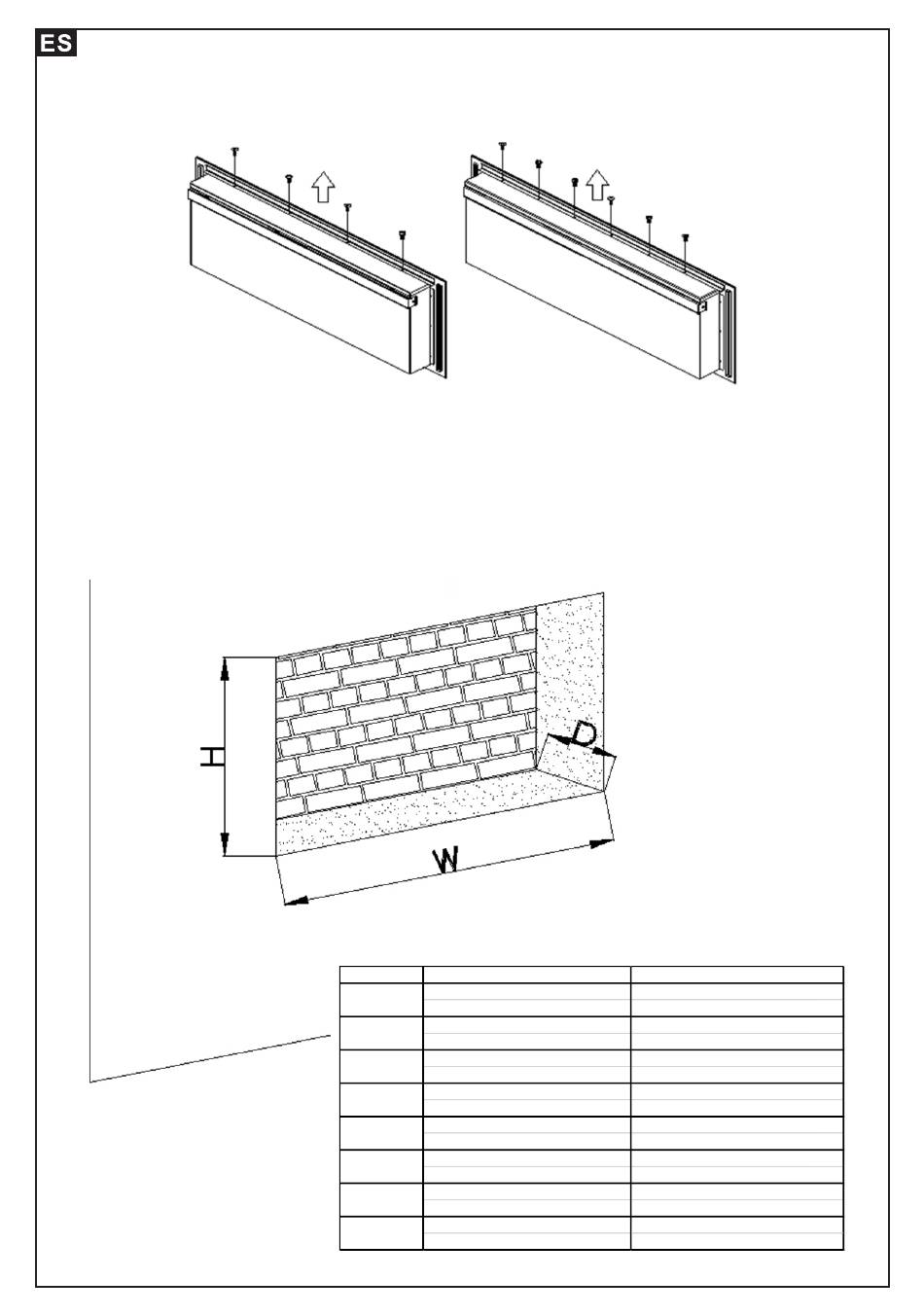

INSTALACIÓN
Atención: Antes de la instalación, retire los tornillos de fijación de la placa superior.
(W914-36F/ W914-40F/W914-50F)
Precaución:Este calentador se puede instalar de dos maneras, que se pueden
seleccionar según sus preferencias.
Tipo 1. Empotrado en pared
Autorización:Deje un espacio mínimo de 0,5" desde la parte posterior de la unidad
hasta la pared.
Dimensiones de la abertura de la pared:
Nota: Antes de instalar el calentador, confirme el tamaño de apertura de la pared.
Apertura de la pared
Modelo
W914-18F
W914-26F
W914-30F
W914-36F
W914-40F
W914-48F
W914-50F
W914-60F
(W914-60F)
Dimensiones totales de la unidad
18" x 6,2" x 24"
45,7 x 15,75 x 61 cm
26" x 6,2" x17,7"
66 x 15,75 x 45 cm
30" x 6,2" x17,7"
76 x 15,75 x 45 cm
36" x 6,2" x17,7"
91,5 x 15,75 x 45 cm
40" x 6,2" x17,7"
101,6 x 15,75 x 45 cm
48" x 6,2" x17,7"
122 x 15,75 x 45 cm
50" x 6,2" x17,7"
127 x 15,75 x 45 cm
60" x 6,2" x17,7"
152,4 x 15,75 x 45 cm
