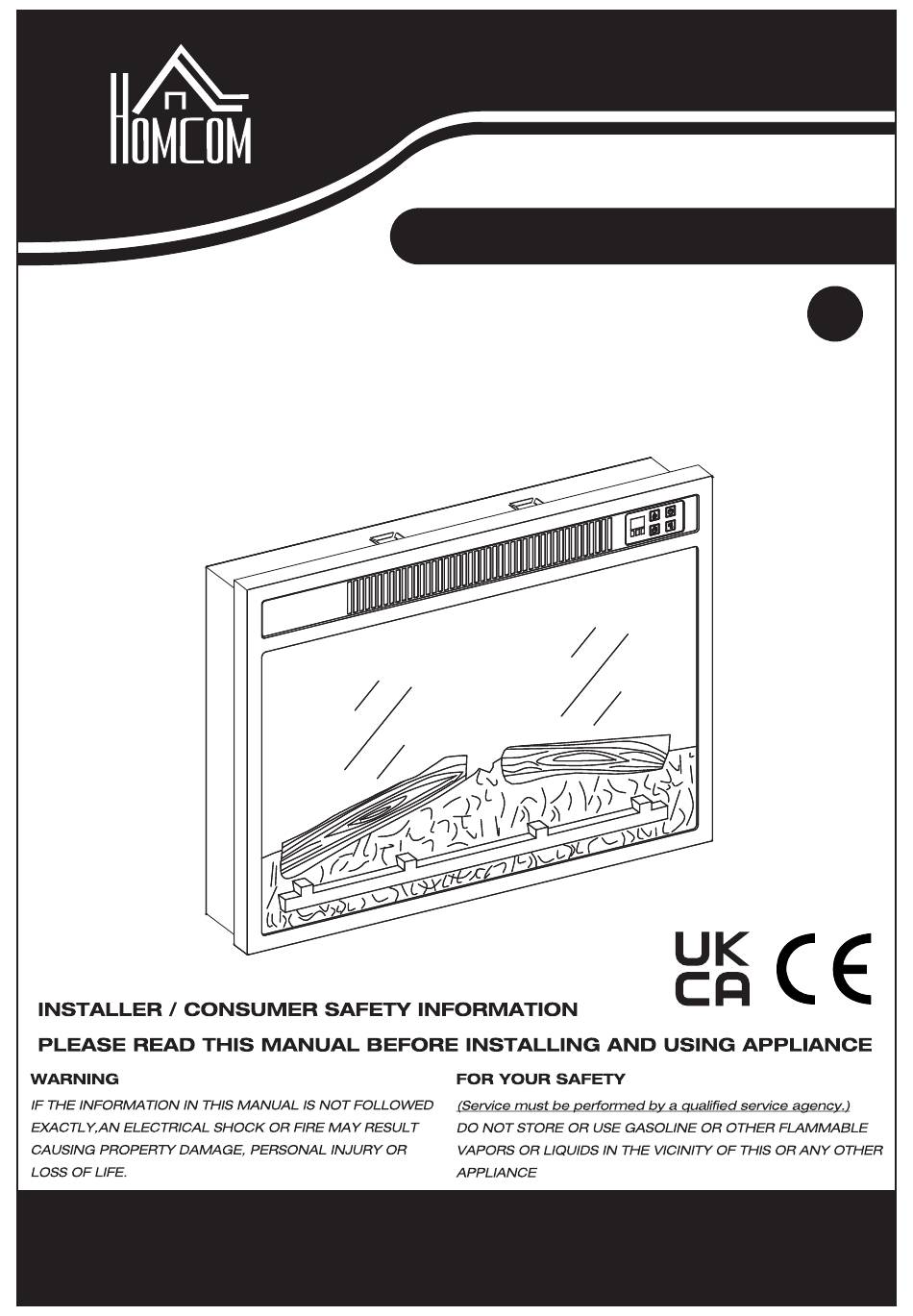

- Seite 1 INcje028_UK 820-227V70_820-227V90 CALGARY 23G ELECTRIC FIREPLACE INSERT ASSEMBLY & INSTRUCTION MANUAL...
- Seite 23 INcje028_DE 820-227 CALGARY 23G ELEKTRISCHER KAMINEINSATZ INFORMATIONEN FÜR INSTALLATEUREA/ERBRAUCHER ZUR SICHERHEIT BITTE LESEN SIE DIESES HANDBUCH VOR DER INSTALLATION UND VERWENDUNG DES GERÄTES AVERTISSEMENT POUR VOTRE SÉCURITÉ WENN DIE INFORMATIONEN IN DIESEM HAND- (Service muss von einer qualifizierten agentur durchge- BUCH NICHT GENAU BEFOLGT WERDEN.
-
Seite 24: Allgemein
Allgemein WIC HTIGE ANWE IS UNGE N 1. Lesen Sie alle Anweisungen, bevor Sie dieses Gerät verwenden. Die Nichtbeachtung dieser Anweisungen kann zu einem Stromschlag oder Brand führen und führt zum Erlöschen der Garantie. 2. VORSICHT: Äußerste Vorsicht ist geboten, wenn ein Heizgerät von oder in der Nähe von Kindern oder Behinderten verwendet wird und wenn das Gerät unbeaufsichtigt in Betrieb ist. - Seite 25 Allgemein WIC HTIGE ANWE IS UNGE N 18. Halten Sie brennbare Materialien wie Möbel, Kissen, Bettzeug, Papiere, Kleidung und Vorhänge mindestens einen Meter (3 Fuß) von der Vorderseite und den Seiten des Geräts entfernt. 19. Dieses Gerät ist nur für die Verwendung in Innenräumen vorgesehen und nicht für die Verwendung in Badezimmern, Waschräumen und ähnlichen Innenräumen.
- Seite 26 MONTAGEANWEISUNGEN Modellbezeichnung: Calgary 23G Artikel Symbol Wert Einhe Artikel Einheit Heizleistung Wärmezufuhr, für elektrische Speicherheizgeräte (wählen Sie eine aus) Keine Nennwärmele manuelle Heizlastregelung, integriertem istung Thermostat K.A. Keine Minimale manuelle Heizladeregelung mit Raum- und/oder Heizleistung Außentemperaturrückführung Keine Maximale elektronische Heizladeregelung...
-
Seite 27: Anbringen Der Metallverkleidungen
MONTAGEANWEISUNGEN ERFORDERLICHE Matériel Kreuzschlitzschraube ndreher (nicht im Lieferumfang enthalten) 4 X 10mm 4 X 6mm Ф Ф AA x 1 BB x 2 CC x 6+2 extra DD x 6+2 extra 1. ANBRINGEN DER METALLVERKLEIDUNGEN 2.EINBAU DES KAMINEINSATZES DE-4... -
Seite 28: Spezifikationen Des Elektrischen Kamins
BETRIEBSANLEITUNG SPEZIFIKATIONEN DES ELEKTRISCHEN KAMINS 23 x 5 x 17 1/8 inch Kamineinsatz 58.4 x 12.8 x 43.5 cm Abmessungen (B x T x H) 7.2kg Netto Gewicht Spannung 220V~240VAC Frequenz 50Hz 1800~2000 Watt Wattzahl BEDIENFELD UND FERNBEDIENUNG Das Bedienfeld befindet sich in der oberen rechten Ecke des Kamin-/Heizgeräts. Wenn eine Funktion über das Bedienfeld oder die Fernbedienung geändert wird, wird ein entsprechende Anzeiger eingeblendet. - Seite 29 BETRIEBSANLEITUNG Leistung Mit dieser Taste wird der Kamineinsatz nicht nur in einen Standby-Modus versetzt, sondern Sie können auch den Flammeneffekt durch den Bildschirm sehen. Damit schalten Sie alle Funktionen auf einmal aus. Timer Durch wiederholtes Drücken der Taste für die Zeitschaltuhr werden die folgenden Zeitschaltuhren durchlaufen.
- Seite 30 BETRIEBSANLEITUNG BETRIEB DER WOCHENTIMER-EINSTELLUNG 1. Drücken Sie die Taste Wochentimer, um die Einstellung des Wochentimers zu starten, und auf dem Bildschirm wird „0“ angezeigt. Hinweis: Eine andere Zahl bedeutet, dass die Wochenzeitschaltuhr eingestellt wurde. 2. Drücken Sie die Wochentimer-Taste ein zweites Mal, bis die hinteren Ziffern zu blinken beginnen; auf dem Bildschirm wird „1 d“...
-
Seite 31: Ersatzteilliste Und Explosionszeichnung
ERSATZTEILLISTE UND EXPLOSIONSZEICHNUNG Teil Teile-bezeichnung Hauptplatine Antriebsmotor des Flammengenerators Heiz-/Gebläsebaugruppe Tasten am Bedienfeld Schalttafel-Platine Eingebettet mit Log Flammeneffekt-Platine Flammengenerator/Spinner Fernsteuerung Einige Teile und Spezifikationen können sich ohne vorherige Ankündigung ändern. DE-8... -
Seite 32: Anleitung Zur Fehlersuche
ANLEITUNG ZUR FEHLERSUCHE PROBLEM MÖGLICHE URSACHE UND LÖSUNGSVORSCHLAG 1. Stellen Sie sicher, dass der Ein-/Aus-Schalter eingeschaltet ist. Das Feuer schaltet sich nicht ein. 2. Prüfen Sie, ob das Gerät an eine Standard-Steckdose mit 220-240 V angeschlossen ist. 3. Tauschen Sie die Sicherung im Stecker aus. Holzscheite glühen, aber der Prüfen Sie, ob der Spinnmotor funktioniert. -
Seite 33: Auswechseln Des Akkus
ANLEITUNGEN AUSWECHSELN DES AKKUS drücken geöffnet Die Flammen werden mit einer IR-Multifunktionsfernbedienung gesteuert. Bevor die Fernbedienung in Betrieb genommen werden kann, muss die Kunststoffisolierfolie entfernt werden. Batterieanforderungen: CR2025 1. Suchen Sie die Batteriehalterung und entfernen Sie sie. 2. Die Batterie hat zwei Seiten, eine mit einem Knopf und die andere ist flach. 3. - Seite 34 INcje028_IT 820-227 CALGARY 23G INSERTO PER CAMINO ELETTRICO AVVERTIMENTO PER LA TUA SICUREZZA MANUALE DI MONTAGGIO E ISTRUZIONI...
- Seite 45 INcje028_ES 820-227 CALGARY 23G INSERTO PARA CHIMENEA ELÉCTRICA INFORMACIÓN DE SEGURIDAD PARA EL INSTALADOR / CONSUMIDOR POR FAVOR LEA TODO ESTE MANUAL CUIDADOSAMENTE ANTES DE INSTALAR Y USAR LA CHIMENEA ADVERTENCIA POR TU SEGURIDAD EL INCUMPLIMIENTO DE LA INFORMACIÓN DE...
- Seite 56 INcje028_UK_FR_ES_DE_IT 820-227V70_820-227V90 IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY...
- Seite 58 PACKING DETAILS : TOTAL 2 BOX BOX 1/2: PARTNO. PARTS PARTNO. PARTS QTY SPARE Ø7.8×30mm Ø4×12mm Ø5×50mm Ø4×24mm Ø4×35mm...
- Seite 59 PACKING DETAILS : TOTAL 2 BOX BOX 2/2: PARTS PARTNO. PARTS QTY SPARE Ø4×10mm Ø4×6mm...
