Installation :

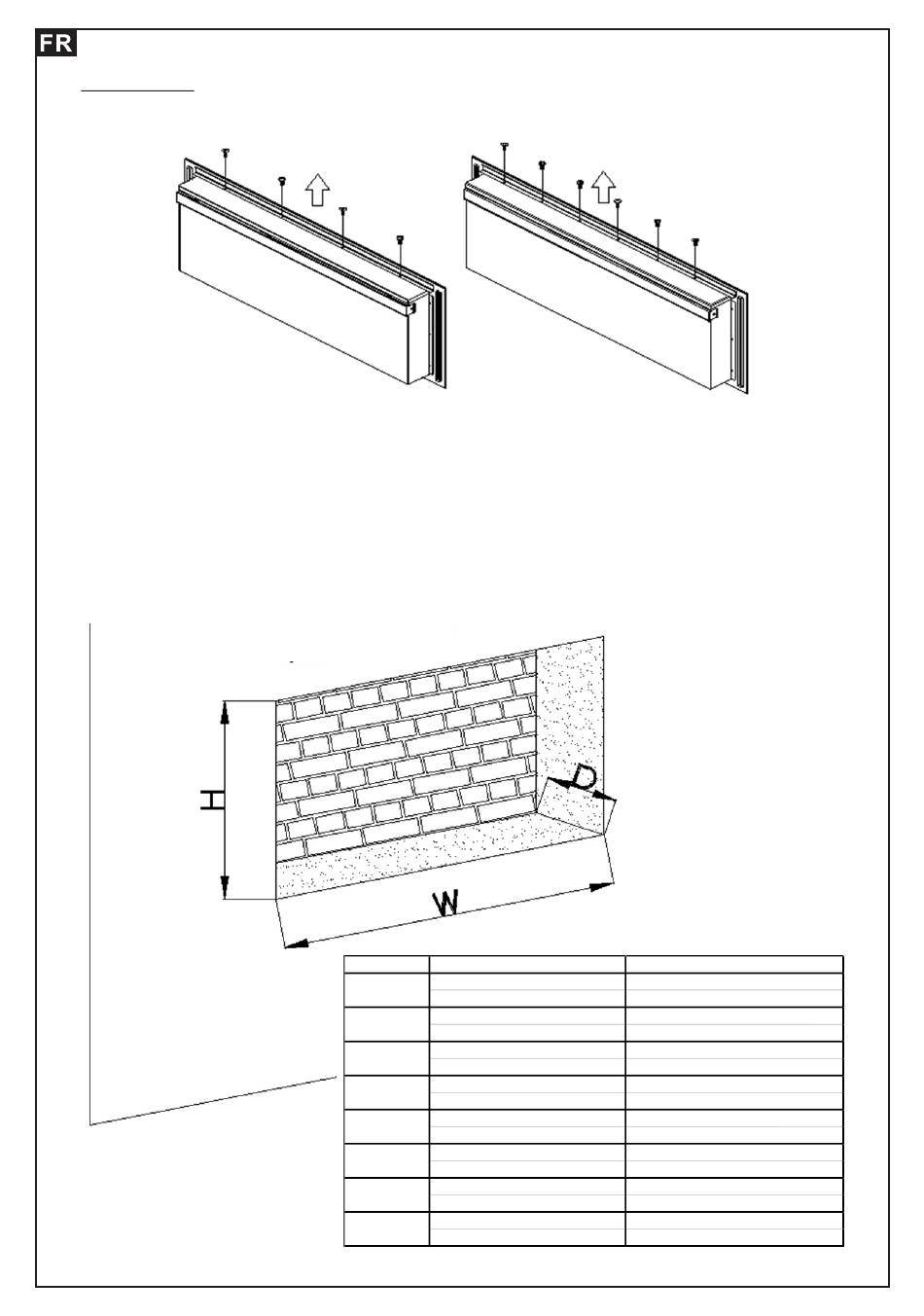

Attention : Avant l'installation, retirez les vis de fixation de la plaque supérieure.
(W914-36F/ W914-40F/W914-50F)
Attention : Ce radiateur peut être installé de deux façons, que vous pouvez choisir
selon votre préférence.
Type 1. Encastré dans le mur
Dégagement : Veuillez laisser un espace minimum de 0,5" entre l'arrière de
l'appareil et le mur.
Dimensions de l'ouverture du mur :
Remarque : Avant d'installer le radiateur, veuillez confirmer la taille de l'ouverture
dans le mur.
Ouverture murale
Modèle
W914-18F
W914-26F
W914-30F
W914-36F
W914-40F
W914-48F
W914-50F
W914-60F
(W914-60F)
Dimensions globales de l'unité
18" x 6,2" x 24"
45,7 x 15,75 x 61 cm
26" x 6,2" x17,7"
66 x 15,75 x 45 cm
30" x 6,2" x17,7"
76 x 15,75 x 45 cm
36" x 6,2" x17,7"
91,5 x 15,75 x 45 cm
40" x 6,2" x17,7"
101,6 x 15,75 x 45 cm
48" x 6,2" x17,7"
122 x 15,75 x 45 cm
50" x 6,2" x17,7"
127 x 15,75 x 45 cm
60" x 6,2" x17,7"
152,4 x 15,75 x 45 cm
16
Dimensions de la découpe (L*P*H)
15,75"x 6,313"x 23,625"
40 x 16 x 60 cm
22,75"x 6,313"x 17,125"
58 x 40 x 43,5 cm
26,75"x 6,313"x 17,125"
68 x 40 x 43,5 cm
32,75"x 6,313"x 17,125"
83,5 x 40 x 43,5 cm
36,75"x 6,313"x 17,125"
93,5 x 40 x 43,5 cm
44,75"x 6,313"x 17,125"
113,6 x 40 x 43,5 cm
46,75"x 6,313"x 17,125"
119 x 40 x 43,5 cm
56,75"x 6,313"x 17,125"
144 x 40 x 43,5 cm
