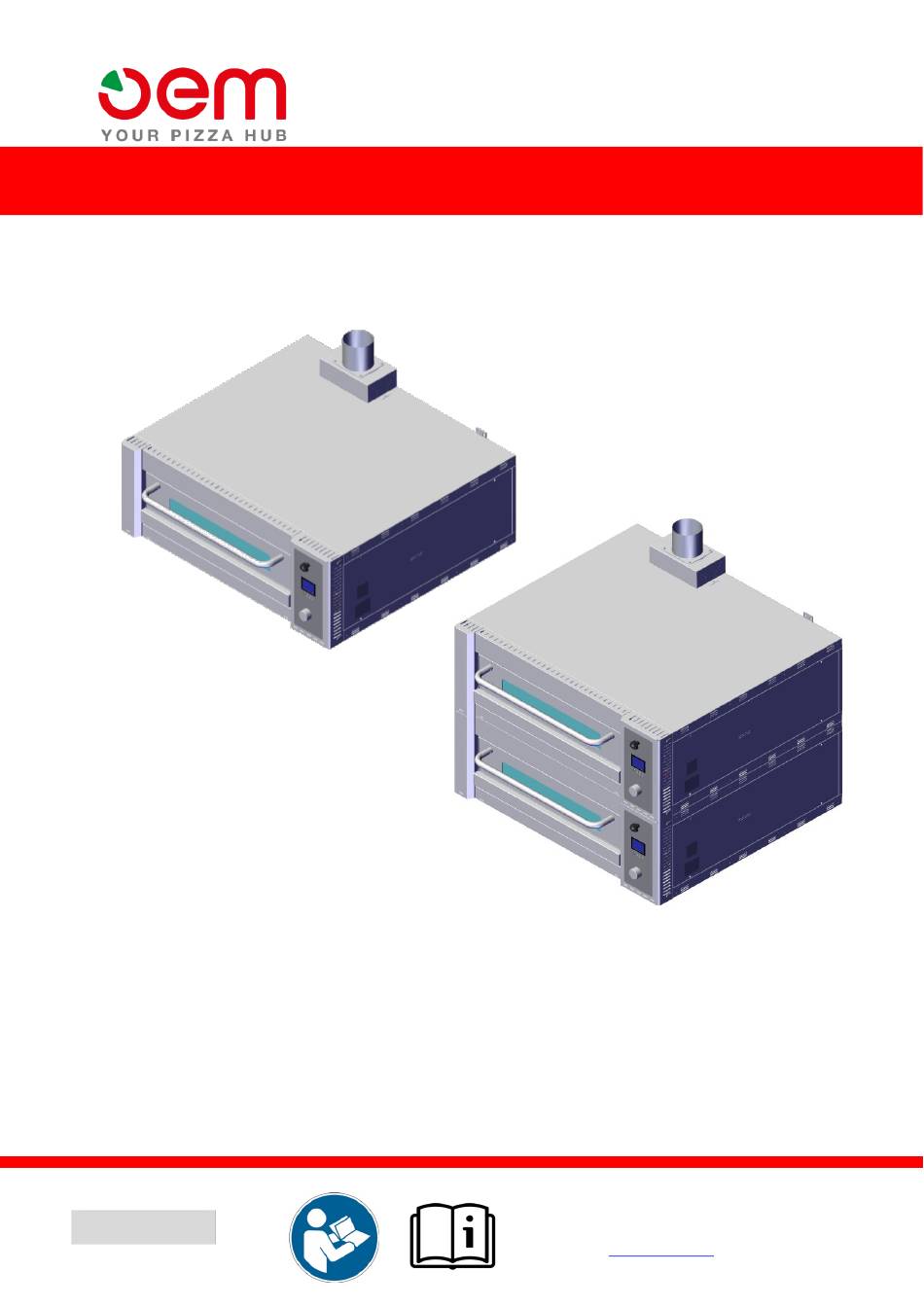

ÜBERSETZUNG DER ORIGINALANLEITUNG
GEBRAUCHSANWEISUNG UND WARNHINWEISE

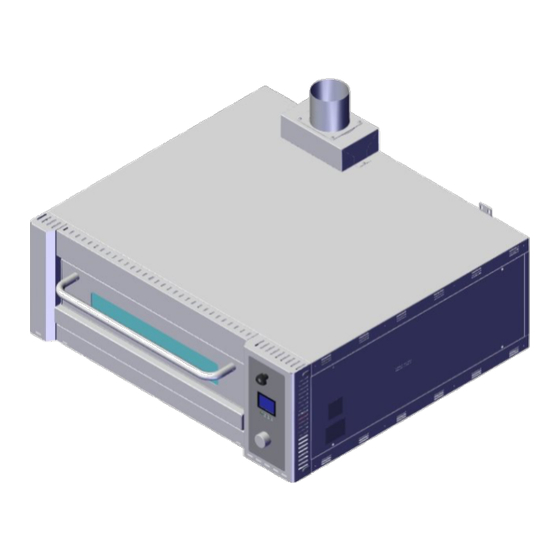

PIZZAOFEN
mod. VALIDO EVO
TOUCH
OEM ALI GROUP S.r.l a socio unico
Viale Lombardia, 33 Bozzolo (MN) - Italia
Cod:
Tel. +39 0376 910511 – Fax +39 0376 910545
info@oemali.com
– www.oemali.com
Inhaltsverzeichnis
