MONTAGE- UND BETRIEBSANLEITUNG:

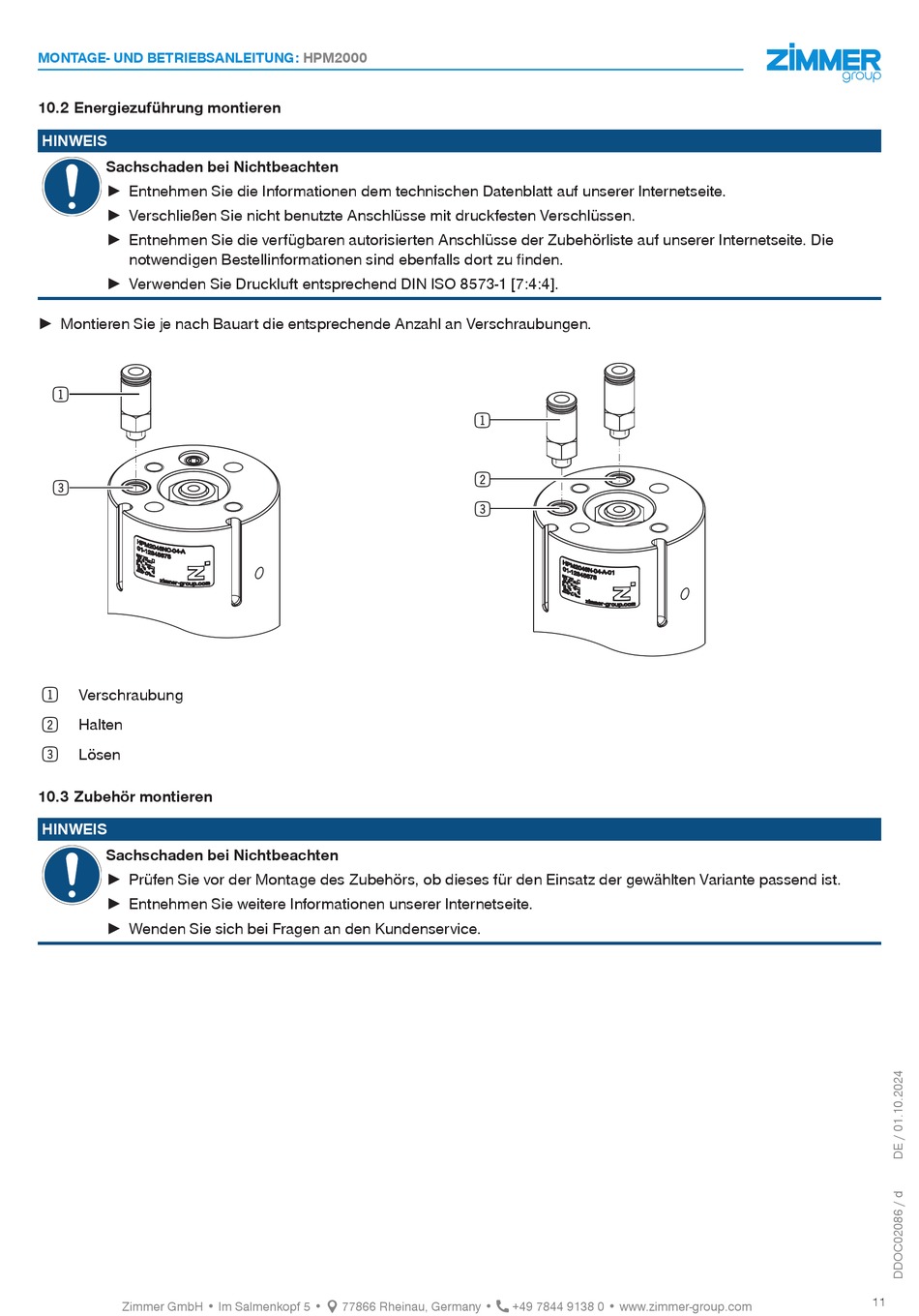

10.2 Energiezuführung montieren
HINWEIS
Sachschaden bei Nichtbeachten
► Entnehmen Sie die Informationen dem technischen Datenblatt auf unserer Internetseite.
► Verschließen Sie nicht benutzte Anschlüsse mit druckfesten Verschlüssen.
► Entnehmen Sie die verfügbaren autorisierten Anschlüsse der Zubehörliste auf unserer Internetseite. Die
notwendigen Bestellinformationen sind ebenfalls dort zu finden.
► Verwenden Sie Druckluft entsprechend DIN ISO 8573-1 [7:4:4].
► Montieren Sie je nach Bauart die entsprechende Anzahl an Verschraubungen.
1
3
Verschraubung
1
Halten
2
Lösen
3
10.3 Zubehör montieren
HINWEIS
Sachschaden bei Nichtbeachten
► Prüfen Sie vor der Montage des Zubehörs, ob dieses für den Einsatz der gewählten Variante passend ist.
► Entnehmen Sie weitere Informationen unserer Internetseite.
► Wenden Sie sich bei Fragen an den Kundenservice.
Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com
HPM2000
1
2
3
11
