- Seite 1 MONTAGE- UND BETRIEBSANLEITUNG Magnetgreifer HPM2000 DDOC02086 THE KNOW-HOW FACTORY www.zimmer-group.com...
- Seite 2 10.3.2 Induktive Sensoren einstellen .....................................12 11 Inbetriebnahme ..................................12 12 Wartung ...................................... 13 12.1 Deckel austauschen ..........................................14 13 Außerbetriebsetzung/Entsorgung ............................14 14 Einbauerklärung ..................................15 15 Konformitätserklärung ................................16 Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 3 Ö Die Warnsymbole richten sich nach der Art der Gefahr. INFORMATION In dieser Kategorie sind nützliche Tipps für einen effizienten Umgang mit dem Produkt enthalten. Deren Nichtbe- achtung führt zu keinen Schäden am Produkt. Diese Informationen enthalten keine gesundheits- und arbeits- schutzrelevanten Angaben. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 4 Stäuben • zusätzliche Bohrungen oder Gewinde Ö Für eventuelle Schäden bei einem nicht bestimmungsgemäßen Gebrauch haftet die Zimmer GmbH nicht. Das Risiko trägt allein der Betreiber. ► Stellen Sie sicher, dass die Energiezuführung unterbrochen ist, bevor Sie das Produkt montieren, einstellen, umrüsten, warten oder reparieren.
- Seite 5 ► Betreiben Sie das Produkt nur in einem technischen Zustand, der den garantierten Parametern und Einsatzbe- dingungen entspricht. Ö Für eventuelle Schäden bei einer nicht bestimmungsgemäßen Verwendung haftet die Zimmer GmbH nicht. Das Risiko trägt allein der Betreiber. • Das Produkt wirkt wie ein Permanentmagnet und ist für die Handhabung von Rundzellen mit einem Durchmesser von 46 mm konzipiert.

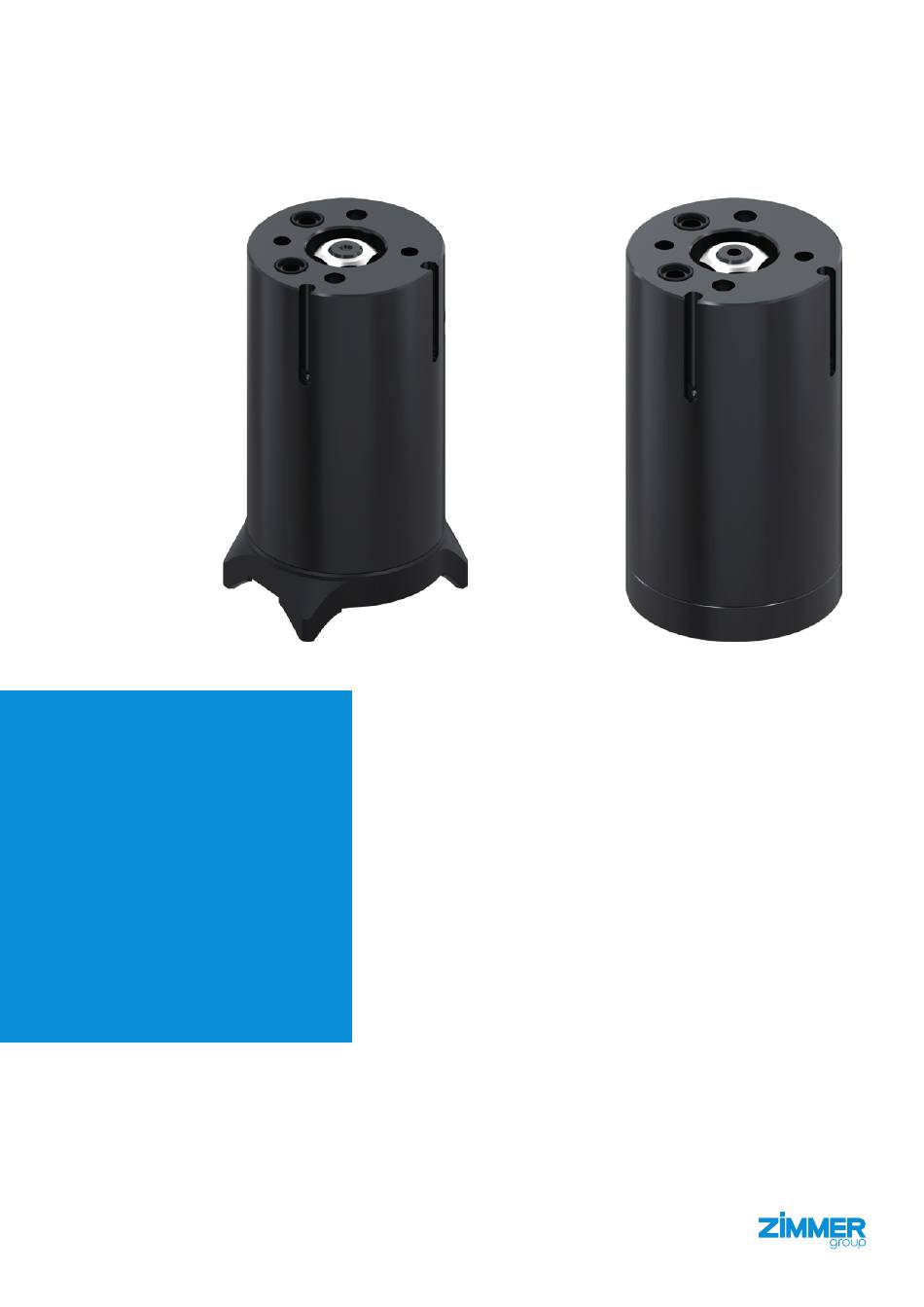

- Seite 6 Die nachfolgenden Abbildungen zeigen beispielhafte Produktvarianten. HPM2046NC-04-A HPM2046N-04-A-01 5.2 Typenschild Am Produkt ist ein Typenschild angebracht. Auf dem Typenschild sind die Artikelnummer und Rückmeldenummer XX-XXXXXX abgebildet. Artikelnummer Rückmeldenummer Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 7 7 Technische Daten INFORMATION ► Entnehmen Sie die Informationen dem technischen Datenblatt auf unserer Internetseite. Diese variieren innerhalb der Baureihe konstruktionsbedingt. ► Wenden Sie sich bei Fragen an den Kundenservice. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 8 INFORMATION Bei der Verwendung von nicht durch die Zimmer GmbH vertriebenem oder autorisiertem Zubehör kann die Funktion des Produkts nicht gewährleistet werden. Das Zubehör der Zimmer GmbH ist speziell auf die einzelnen Produkte zugeschnitten. ► Beachten Sie, dass die Sensoren nicht im Lieferumfang enthalten sind.
- Seite 9 • Montageschrauben sind nicht im Lieferumfang enthalten. ► Montieren Sie das Produkt nach den Vorgaben für Ebenheit an einer entsprechenden Anschraubfläche. ► Achten Sie auf eine ausreichend steife Anschlusskonstruktion. ► Achten Sie auf Sauberkeit der Anschlussflächen. ► Beachten Sie die zulässigen Anzugsmomente der Montageschrauben unter www.zimmer-group.com/de/td. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 10 ► Wenn Sie eine schlauchlose Luftdurchführung verwenden, legen Sie O-Ringe in die Vertiefungen am Gehäuse ein. ► Positionieren Sie das Produkt mit Zylinderstiften an der Anschraub- fläche. ► Montieren Sie das Produkt mit passenden Montageschrauben an der Anschlusskonstruktion. Montageschraube Zylinderstift O-Ring Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 11 ► Prüfen Sie vor der Montage des Zubehörs, ob dieses für den Einsatz der gewählten Variante passend ist. ► Entnehmen Sie weitere Informationen unserer Internetseite. ► Wenden Sie sich bei Fragen an den Kundenservice. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 12 ► Begeben Sie sich nicht unter schwebende Lasten. HINWEIS Funktionsstörung bei Nichtbeachten ► Handhaben Sie keine Werkstücke, die selbst ein magnetisches Feld erzeugen oder als Permanentmagnet wirken. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 13 ► Lassen Sie Wartungsarbeiten, die mit einer Demontage des Produkts verbunden sind, nur vom Kundenservice durchführen. Ö Eigenmächtiges Zerlegen und Zusammenbauen des Produkts kann zu Komplikationen führen, da teilweise spezielle Montagevorrichtungen benötigt werden. Für daraus resultierende Fehlfunktionen oder Schäden haftet die Zimmer GmbH nicht. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 14 Erreicht das Produkt das Ende der Nutzungsphase, kann es komplett zerlegt und entsorgt werden. ► Trennen Sie das Produkt komplett von der Energiezuführung. ► Entsorgen Sie die Bestandteile entsprechend der Materialgruppen fachgerecht. ► Beachten Sie ortsgültige Umwelt- und Entsorgungsvorschriften. Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
- Seite 15 Maschinenrichtlinie (2006/42/EG) entspricht und die EG-Konformitätserklärung gemäß Anhang II 1 A ausgestellt ist. Kurt Ross Rheinau, den 14.02.2024 Bevollmächtigter für die Zusammen- (Ort und Datum der Ausstellung) Martin Zimmer stellung der relevanten technischen (rechtsverbindliche Unterschrift) Unterlagen Geschäftsführender Gesellschafter Zimmer GmbH • Im Salmenkopf 5 • 77866 Rheinau, Germany • +49 7844 9138 0 • www.zimmer-group.com...
