Bedienungsanleitung
ACHTUNG: Lesen Sie diese Anleitung vor dem Einsatz der Maschine.

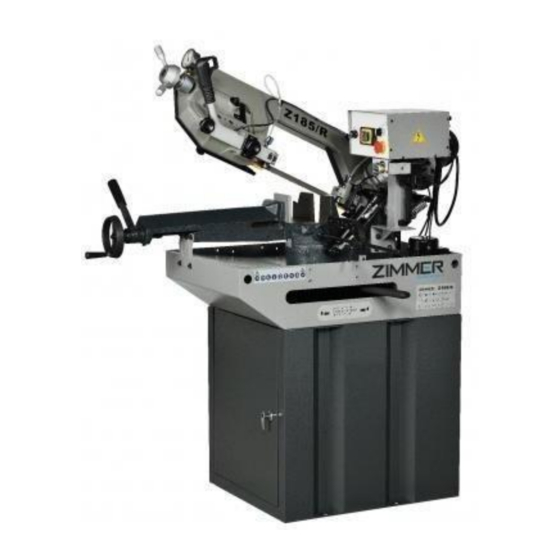

Z185/R
Walter Meier (Tool)AG,CH-8117Fällanden
www.PROMAC.ch
TOOL(France)Sarl,F-91029 Evry
www.PROMAC.fr
2011 12
ZIMMER Maschinen
GmbH & Co. KG
Planckstraße 5
71691 Freiberg am Neckar
Telefon 07141-2774-0
Fax
07141-2774-44

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Zimmer Z185/R

Inhaltszusammenfassung für Zimmer Z185/R

  • Seite 1 Z185/R Bedienungsanleitung ZIMMER Maschinen GmbH & Co. KG Planckstraße 5 Walter Meier (Tool)AG,CH-8117Fällanden 71691 Freiberg am Neckar www.PROMAC.ch TOOL(France)Sarl,F-91029 Evry Telefon 07141-2774-0 www.PROMAC.fr 07141-2774-44 2011 12 ACHTUNG: Lesen Sie diese Anleitung vor dem Einsatz der Maschine.

  • Seite 2: Inhaltsverzeichnis

    Inhaber und die Bediener zum Zweck einer sicheren Inbetriebnahme, Bedienung und Wartung der Metallbandsäge Z185/R erstellt worden. Beachten Sie bitte die Informationen dieser Gebrauchsanleitung und der beiliegenden Dokumente. Lesen Sie diese Anleitung vollständig, insbesondere die Sicherheitshinweise, bevor Sie die Maschine zusammenbauen, in Betrieb nehmen oder warten.

  • Seite 3: Allgemeine Sicherheitshinweise

    Jeder darüber hinaus gehende Gebrauch gilt als nicht Seien Sie aufmerksam und konzentriert. Gehen Sie mit bestimmungsgemäß und für daraus resultierende Vernunft an die Arbeit. Schäden haftet der Hersteller nicht. Das Risiko trägt Achten Sie auf ergonomische Körperhaltung. allein der Benutzer. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.

  • Seite 4: Technische Daten

    1.280 x 550 x1.480 mm der Maschine. ○70 mm Schnittleistung +60° Gewicht 195 kg □70 mm Artikel Z185/R 4.2 Schallemission Schalldruckpegel ( nach EN 11202): Leerlauf LpA 71,0dB(A) Bearbeitung LpA 83,8dB(A) Die angegebenen Werte sind Emissionspegel und sind nicht notwendigerweise Pegel für sicheres Arbeiten.

  • Seite 5: Säuberung & Schmierung

    5. Prüfen Sie sorgfältig, ob das Sägeband entgegen dem Uhrzeigersinn läuft. Wenn nicht, kehren Sie die Verdrahtung nach dem Schaltplan um und wiederholen anschließend den Test. 6. Halten Sie die Maschine immer von Sonne, Staub, Nässe oder Regen fern. 5.4. Säuberung & Schmierung (1) Das Gerät wurde mit einem schweren Schmiermittel beschichtet, um es während des Transports zu schützen.

  • Seite 6: Anpassen Der Aufwärts- Und Abwärtsbewegung Des Sägearms

    Konsultieren Sie für weitere Instruktionen hinsichtlich der Frage, wie man die Säge an eine Stromquelle anschließt, den elektrischen Schaltplan, der mit Ihrer Maschine geliefert wird. Die Stromversorgung muss getrennt sein, wenn die Bandabdeckung geöffnet wird oder während der Reparatur verwendet wird. Bitte überprüfen Sie die Bewegungsrichtung des Bandes.

  • Seite 7: Anleitung Zur Handhabung Des Schnellspann-Schraubstocksystems

    WEITERES SCHNEIDEN: 2. Das Sägeband sollte auch die beiden Wenn Sie ein Werkstück mehrfach schneiden möchten, Bandführungswälzlager leicht berühren und zwischen müssen Sie lediglich den Schraubstockgriff (A) heben, um ihnen liegen (E). Das vordere Lager ist auf einem die Position des Werkstückes zu lösen oder anzupassen. Exzenter gelagert, und lässt sich durch Lösen derMutter Drücken Sie dann zur Fixierung auf den gleichen Griff.

  • Seite 8: Entfernen Und Anbringen Des Sägebandes

    Fig C 6.8 Entfernen und Anbringen des Sägebandes 7. Legen Sie das neue Sägeband auf die Bandräder und in die Bandführungen und passen Sie die Bandspannung Wenn das Band ersetzt werden muss, gehen Sie wie und die Bandführungen an. folgt vor: 1.

  • Seite 9: Wahl Des Sägebandes

    Jährliche Wartung (a) Den Tisch auf die horizontale Position überprüfen zwecks Aufrechterhaltung der Genauigkeit. (b) Überprüfen Sie elektrische Kabel, Stecker, Schalter mindestens einmal pro Jahr, um versehentliche Lockerungen oder Abnutzung zu vermeiden. Wahl des Sägebandes Wählen Sie eine Zahnung, die dem zu bearbeitenden Werkstück angepasst ist.

  • Seite 10: Ausführungen Von Sägebändern

    8.2 Ausführungen von Sägebändern Sägeband – Schmiermittel: Sie unterscheiden sich hauptsächlich in ihren Die Lebensdauer des Sägebandes kann massiv erhöht Konstruktionsmerkmalen. werden, wenn Sie dieses mit dem Stickwachs Art.100103 Form und Schnittwinkel der Zahnung, Abstand: schmieren. NORMALEN ZAHNS: O° Winkel und gleichbleibender Abstand.
  • Seite 11 Diese Sägeband-Ausführung ist am besten für das Schneiden von Profilstäben und großen, dicken Rohren sowie für das Schneiden von massiven Stäben bei Maximal-Laufleistung geeignet. Mit den Abständen 3-4 und 4-6 erhältlich. Zahnsatz: Durch geschränkte Zähne, die sich aus dem Span des Sägekörpers biegen, kommt es im Werkstück zu einem breiten Schnitt.

  • Seite 12: Werkstoffe Und Kenndaten

    8.3 Werkstoffe und Kenndaten STAHLARTEN KENNDATEN Hardne Hardness R=N/mm AISI- ROCKWE AF NOR BRINEL LL HB L HB ---- 360÷480 Fe360 St37 ---- ---- 430÷560 Baustahl Fe430 St44 ---- 510÷660 Fe510 St52 060 A 1020 540÷690 CK20 XC20 060 A 1040 700÷840 Stahl...
  • Seite 13 Umweltschutz Schützen Sie die Umwelt! Ihr Gerät enthält mehrere unterschiedliche, wieder verwertbare Werkstoffe. Bitte entsorgen Sie es nur an einer spezialisierten Entsorgungsstelle. Fehlersuche In diesem Kapitel finden Sie eine Auflistung der häufigsten Störfälle und Fehlfunktionen, die beim Betrieb der Maschine auftreten können inkl.
  • Seite 14 Verfrühte Sägebandzähne 1. Zähne zu grob 1. Feinere Zähne verwenden Abstumpfung 2. Zu hohe Geschwindigkeit 2. Geschwindigkeit verringern 3. Unzureichender Vorschubdruck 3. Federspannung an der Seite der Säge verringern 4. Harte Punkte auf Material 4. Geschwindigkeit verringern, Vorschubdruck erhöhen 5. Kaltverfestigung des Materials 5.
  • Seite 15 Band windet sich 1. Band festgeklemmt 1. Vorschub verringern 2. Zu hohe Bandspannung 2. Bandspannung verringern. Sägearm lässt sich nach 1. Falsche Einstellung der 1. Not/Ausknopf drücken und Drücken des Anhebeknopfes Tiefenmesser rücksetzen. nicht anheben 2. Den oberen Endschalter und die Position überprüfen.
  • Seite 16 Die Rückzugfeder ist einstellbar: Oben für Automatischen Vorschub Unten für manuellen Vorschub Beschreibung Ein-/Ausschalter Not-/Ausschalter Automatischer Vorschub Den Wahlschalter zu Position (3) drehen, dann den Griffschalter (8) drücken und wieder loslassen. Der Sägearm senkt sich selbst, die Absenkgeschwindigkeit wird über den Regeldrehknopf (6) gesteuert. Ist der Arm unten stellt die Maschine selbst ab.

  • Seite 17: Ersatzteilliste / Liste Des Pieces

    ERSATZTEILLISTE / LISTE DES PIECES...
  • Seite 18 ERSATZTEILLISTE / LISTE DES PIECES...
  • Seite 19 ERSATZTEILLISTE / LISTE DES PIECES...
  • Seite 20 ERSATZTEILLISTE / LISTE DES PIECES...
  • Seite 21 ERSATZTEILLISTE / LISTE DES PIECES Zimmer Zimmer Zeichnungsnummer Bezeichnung Zeichnungsnummer Bezeichnung Artikelnummer Artikelnummer hintere 1 Schraube 72001 Blattabdeckung 72042 2 Scheibe 72002 38-1 Schraube 72043 2-1 Scheibe 72003 39 Schraube 72044 3 Welle 72004 40 Fixierklotz 72045 4 Ankerblock 72005...
  • Seite 22 Zimmer Zimmer Zeichnungsnummer Bezeichnung Zeichnungsnummer Bezeichnung Artikelnummer Artikelnummer 79 Sicherungsring 72084 118-1 Mutter 72123 80 Schraube 72085 118-2 Schraube 72124 81 Scheibe 72086 118-3 Schraube 72125 82 Handrad 72087 118-4 Stift 72126 83 Schraube 72088 119 Schraube 72127 84 Kugellagerabdeckung...
  • Seite 23 Zimmer Zimmer Zeichnungsnummer Bezeichnung Zeichnungsnummer Bezeichnung Artikelnummer Artikelnummer 152 Kontakt 72168 T01 Bodenplatte 72195 153 Kontakt 72169 T02 Schraube 72196 154 Ölleitung 72170 T03 Schraube 72197 155 Kontakt 72171 T04 Scheibe 72198 73 Endschalter 72172 T05 Schraube 72199 200 Gehäuse...
