54
Kapitel 8
Austausch einzelner Komponenten

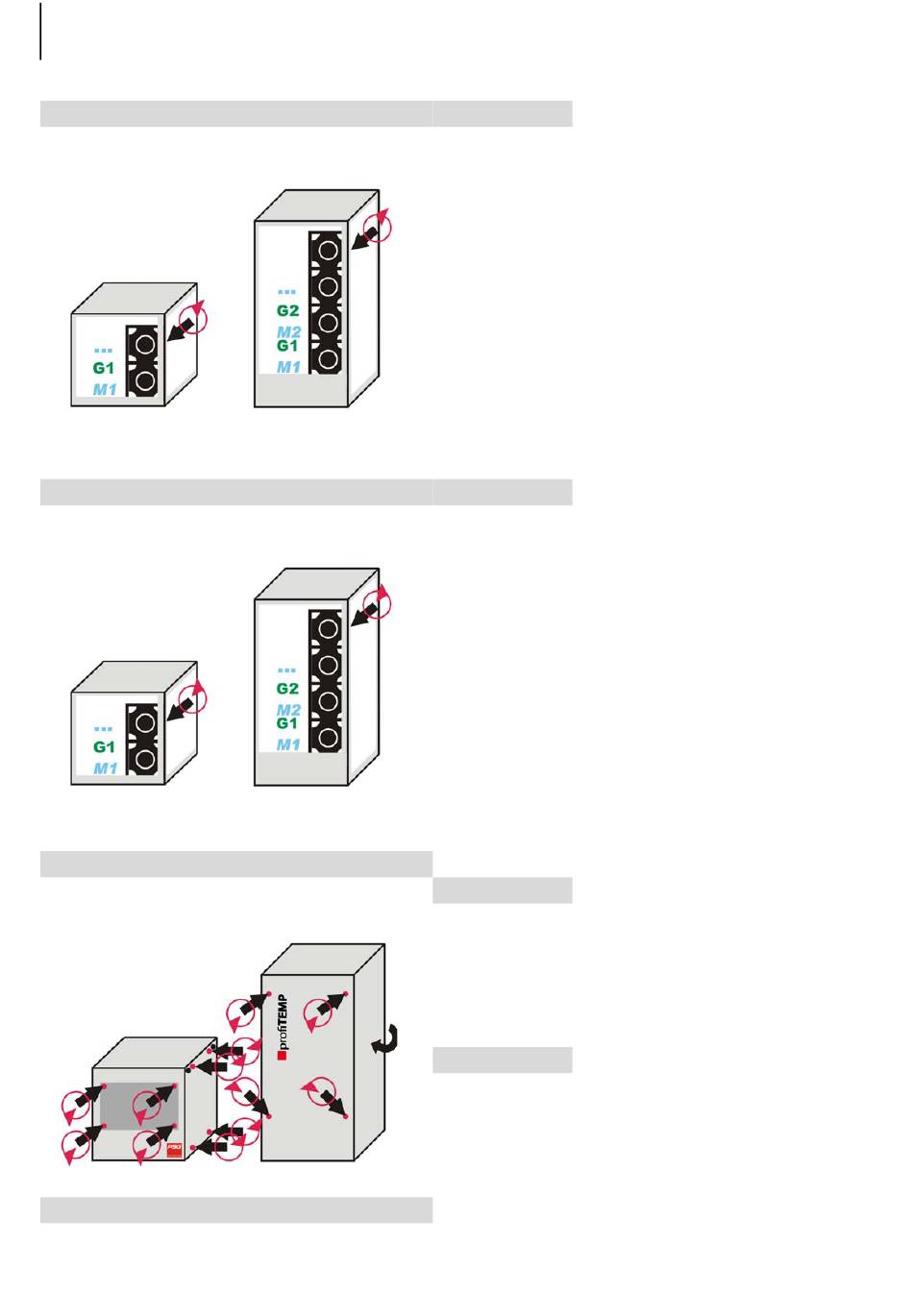

Lüfter ausbauen
Lüfter tauschen
Heißkanalregler schliessen
Heißkanalregler einschalten
Rev. 1.00.07
Technische Änderungen vorbehalten
Desktop/Tower
Die Steckverbindung zum Power Plane Board pT-PP-
PCB (Referenzkennzeichnung K101-K108 U101-U108)
lösen.
Die 2 Schrauben, mit denen der Lüfter befestigt ist, lösen.
Lüfter vorsichtig herausnehmen.
Referenzkennzeichnung G1-G8 M1-M8
Desktop/Tower
Lüfter tauschen
Die Steckverbindung am Power Plane Board pT-PP-PCB
(Referenzkennzeichnung K101-K108 U101-U108) befe-
stigen.
Die 2 Schrauben, mit denen der Lüfter befestigt ist, fest-
ziehen.
Desktop
Die Seitenwand einsetzen.
Die 4 Schrauben auf der Seitenwand des Heißkanalreg-
lers festziehen.
Die Vorderseite des Heißkanalreglers einsetzen.
Die 4 Schrauben auf der Vorderseite des Heißkanalreg-
lers festziehen.
Tower
Die Seitentür wieder schliessen.
Die Vorderseite des Heißkanalreglers einsetzen.
Die 4 Schrauben auf der Vorderseite des Heißkanalreg-
lers festziehen.
