3.4.5 Fühlereingänge und Leistungsausgänge (Abgangsstecker XA)
An den Werkzeuganschluss sind die Thermoelemente TC vom Typ J, L, K an die Fühlereingänge und die Hei-
zungen an die Leistungsausgänge anzuschließen.
Die Anschlussbelegung ist zu beachten (siehe Spezifikationsblatt).
Ausgangsleistung
Nennspannung
3.4.6 Spannungsversorgung
Der Heißkanalregler darf nur von Fachpersonal installiert und in Betrieb genommen werden.
Vor Einschalten der Regelzonen ist sicherzustellen, dass der Heißkanalregler für die Anwen-
dung konfiguriert ist. Eine falsche Konfiguration kann zu Beschädigungen an der Regelstrecke
oder zu Verletzungen von Personen führen.
Der Heißkanalregler wird über den Hauptschalter
Die Anschlusswerte sind zu beachten.
Die Spannungsversorgung ist laut Schaltplan zu kontrollieren.
Max. 3,6 kW
230 VAC (ohmsche Last)
ein-/ausgeschaltet.
Q1
Q1
Meusburger Deutschland GmbH
Servicehandbuch profiTEMP

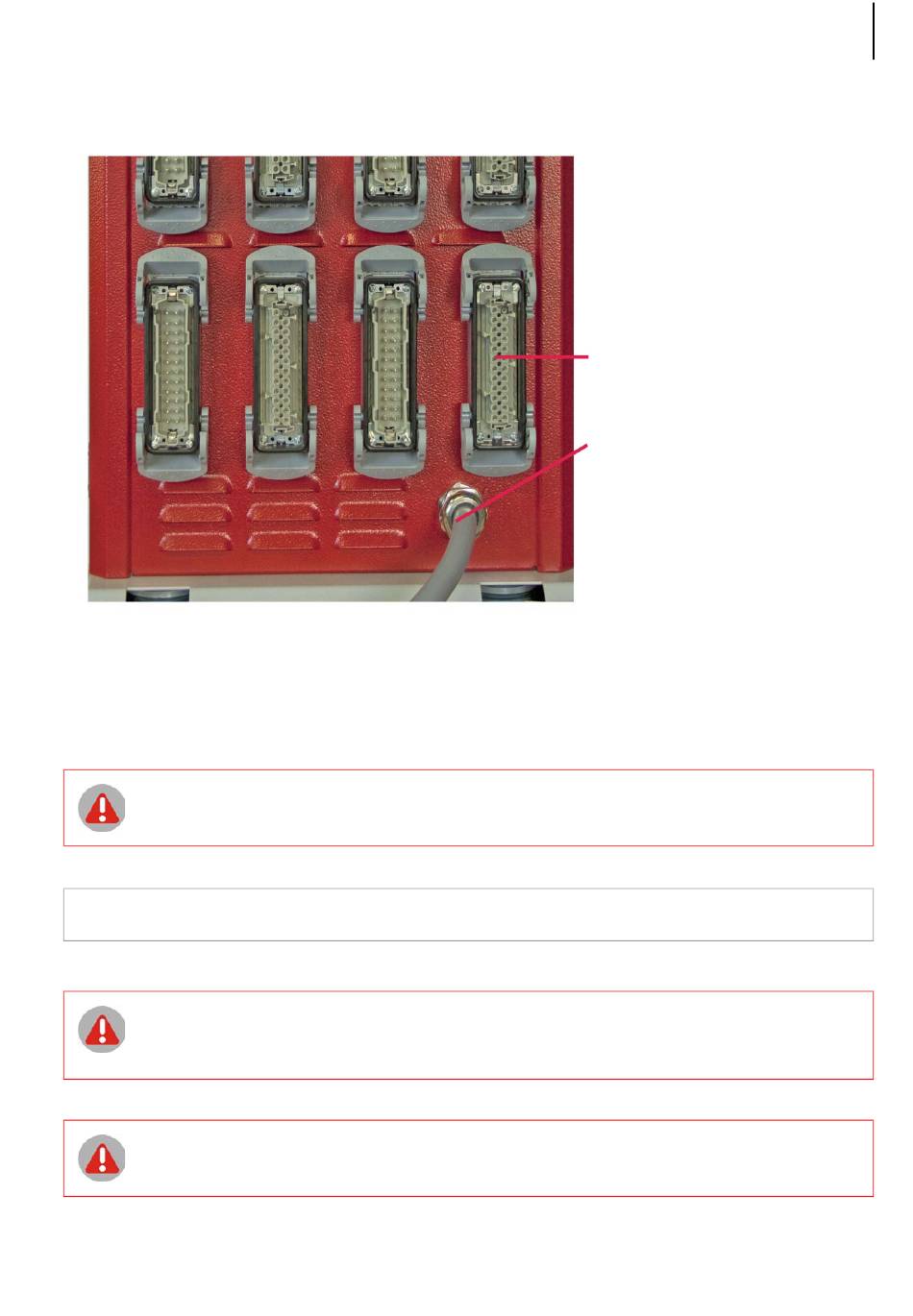

Abgangsstecker
XA
Belegung siehe Spezifikationsblatt
Spannungsversorgung
Zuleitung
profiTEMP 060 Tt (Tower mit Touch)
Technische Änderungen vorbehalten
17
Rev. 1.00.07
