Kapitel 3
Systemaufbau
3.6 Rechte Seite Heißkanalregler - Leistungstellerkarten
Die Teile sind hier gekennzeichnet durch:
Beschreibung |
Beschriftung
Siehe Kapitel
Statusanzeige
karte Hot Runner Controller Card
HCC06
usw.
Leistungsstellerkarte
Zone 13...Zone18
Leistungsstellerkarte
Zone 7...Zone12
Leistungsstellerkarte
Zone 1...Zone6
Netzteil
T1
T01
Rev. 1.00.07
Technische Änderungen vorbehalten
Beim profiTEMP Desktop/Tower befindet sich hinter der rechten Seitenwand/-
tür
die Leitungsstellerkarten Hot Runner Controller Card HCC06/16
das Netzteil 24VDC
|
Referenzkennzeichnung
Leistungssteller-
K13
U13
K12
U12
K11
U11
(IEC 81346-2)
Betriebsmittelkennzeichnung ALT

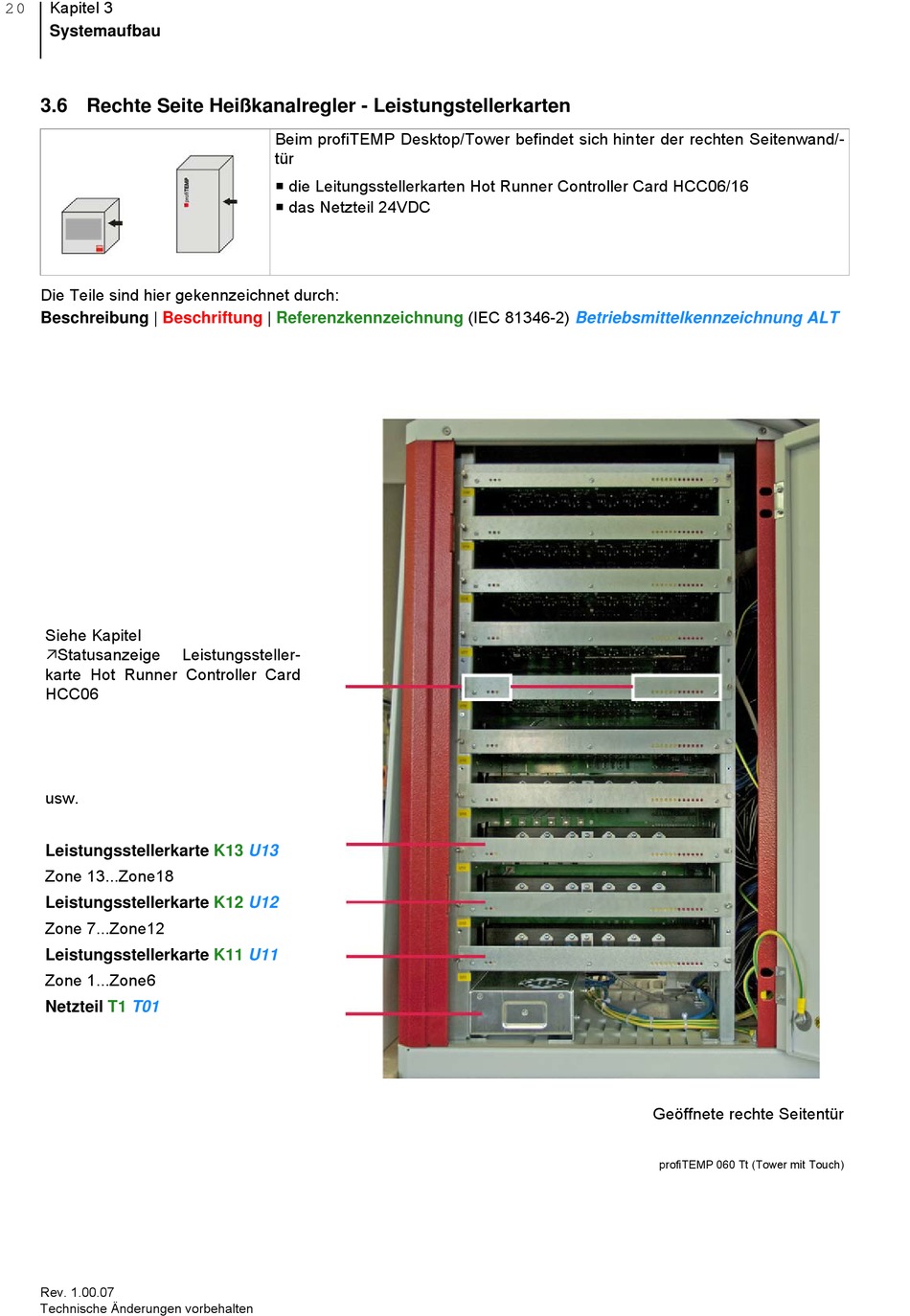

Geöffnete rechte Seitentür
profiTEMP 060 Tt (Tower mit Touch)
