46
Kapitel 8
Austausch einzelner Komponenten

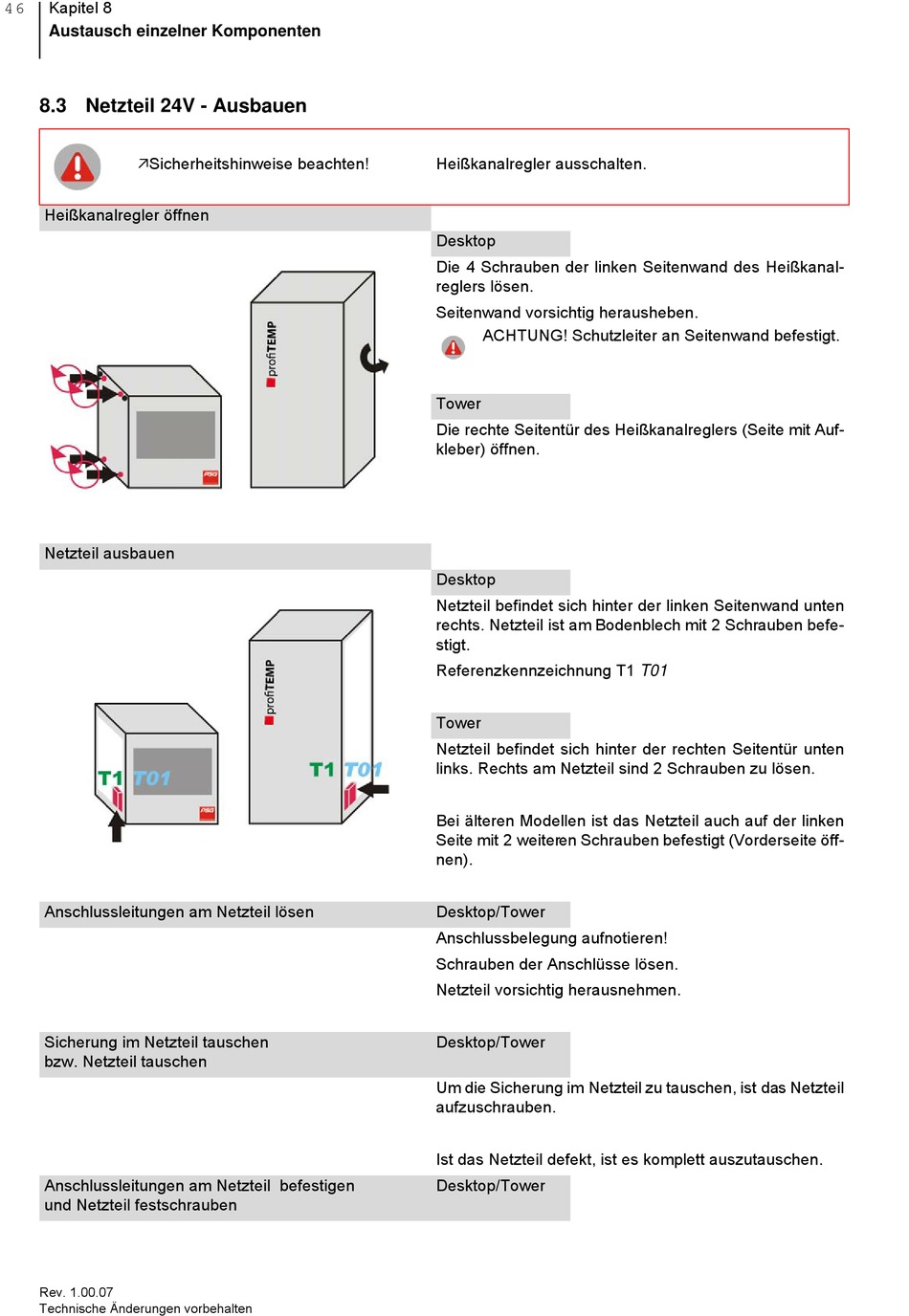

8.3 Netzteil 24V - Ausbauen
Sicherheitshinweise beachten!
Heißkanalregler öffnen
Netzteil ausbauen
Anschlussleitungen am Netzteil lösen
Sicherung im Netzteil tauschen
bzw. Netzteil tauschen
Anschlussleitungen am Netzteil befestigen
und Netzteil festschrauben
Rev. 1.00.07
Technische Änderungen vorbehalten
Heißkanalregler ausschalten.
Desktop
Die 4 Schrauben der linken Seitenwand des Heißkanal-
reglers lösen.
Seitenwand vorsichtig herausheben.
ACHTUNG! Schutzleiter an Seitenwand befestigt.
Tower
Die rechte Seitentür des Heißkanalreglers (Seite mit Auf-
kleber) öffnen.
Desktop
Netzteil befindet sich hinter der linken Seitenwand unten
rechts. Netzteil ist am Bodenblech mit 2 Schrauben befe-
stigt.
Referenzkennzeichnung T1 T01
Tower
Netzteil befindet sich hinter der rechten Seitentür unten
links. Rechts am Netzteil sind 2 Schrauben zu lösen.
Bei älteren Modellen ist das Netzteil auch auf der linken
Seite mit 2 weiteren Schrauben befestigt (Vorderseite öff-
nen).
Desktop/Tower
Anschlussbelegung aufnotieren!
Schrauben der Anschlüsse lösen.
Netzteil vorsichtig herausnehmen.
Desktop/Tower
Um die Sicherung im Netzteil zu tauschen, ist das Netzteil
aufzuschrauben.
Ist das Netzteil defekt, ist es komplett auszutauschen.
Desktop/Tower
