50
Kapitel 8
Austausch einzelner Komponenten

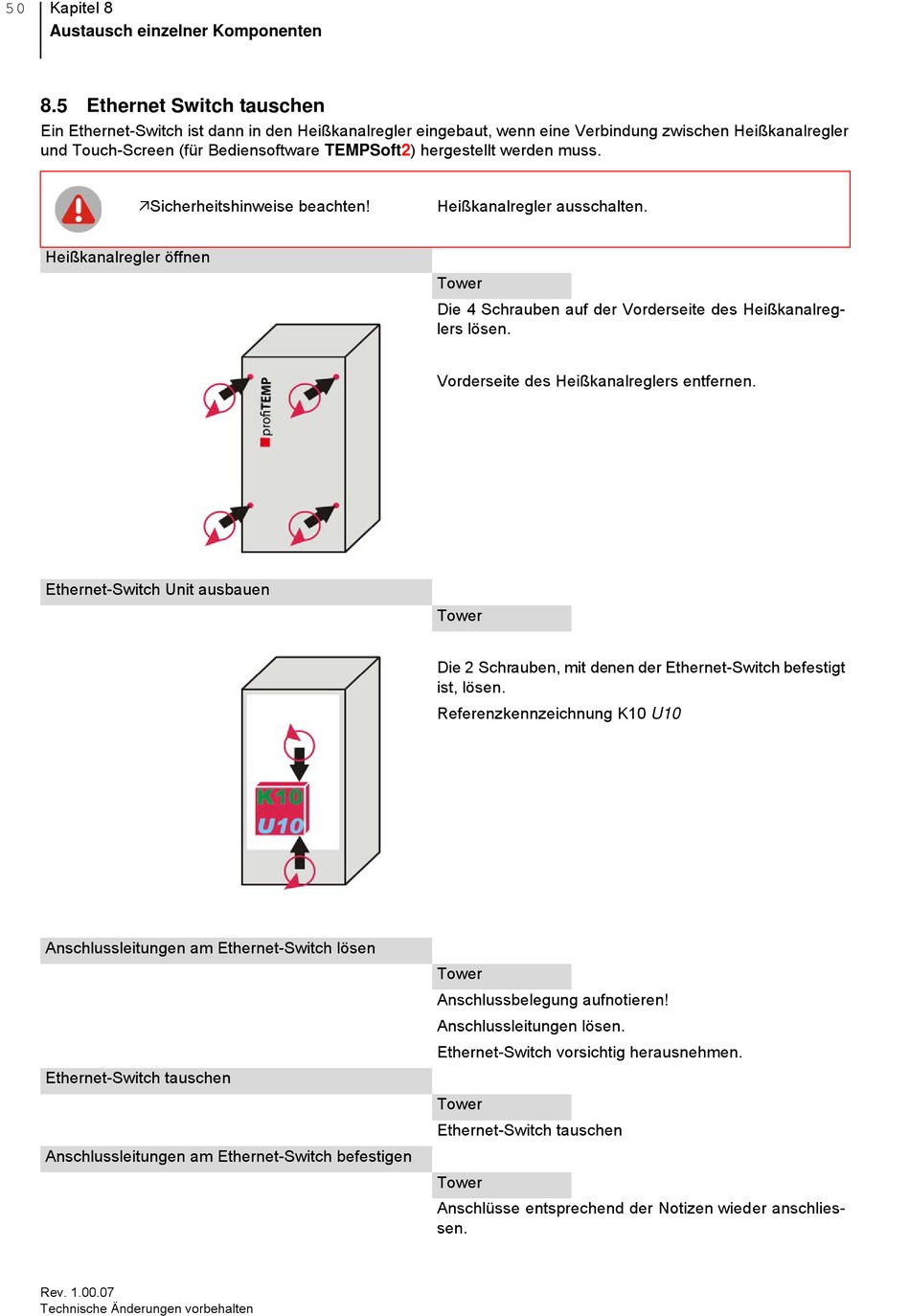

8.5 Ethernet Switch tauschen
Ein Ethernet-Switch ist dann in den Heißkanalregler eingebaut, wenn eine Verbindung zwischen Heißkanalregler
und Touch-Screen (für Bediensoftware TEMPSoft2) hergestellt werden muss.
Sicherheitshinweise beachten!
Heißkanalregler öffnen
Ethernet-Switch Unit ausbauen
Anschlussleitungen am Ethernet-Switch lösen
Ethernet-Switch tauschen
Anschlussleitungen am Ethernet-Switch befestigen
Rev. 1.00.07
Technische Änderungen vorbehalten
Heißkanalregler ausschalten.
Tower
Die 4 Schrauben auf der Vorderseite des Heißkanalreg-
lers lösen.
Vorderseite des Heißkanalreglers entfernen.
Tower
Die 2 Schrauben, mit denen der Ethernet-Switch befestigt
ist, lösen.
Referenzkennzeichnung K10 U10
Tower
Anschlussbelegung aufnotieren!
Anschlussleitungen lösen.
Ethernet-Switch vorsichtig herausnehmen.
Tower
Ethernet-Switch tauschen
Tower
Anschlüsse entsprechend der Notizen wieder anschlies-
sen.
