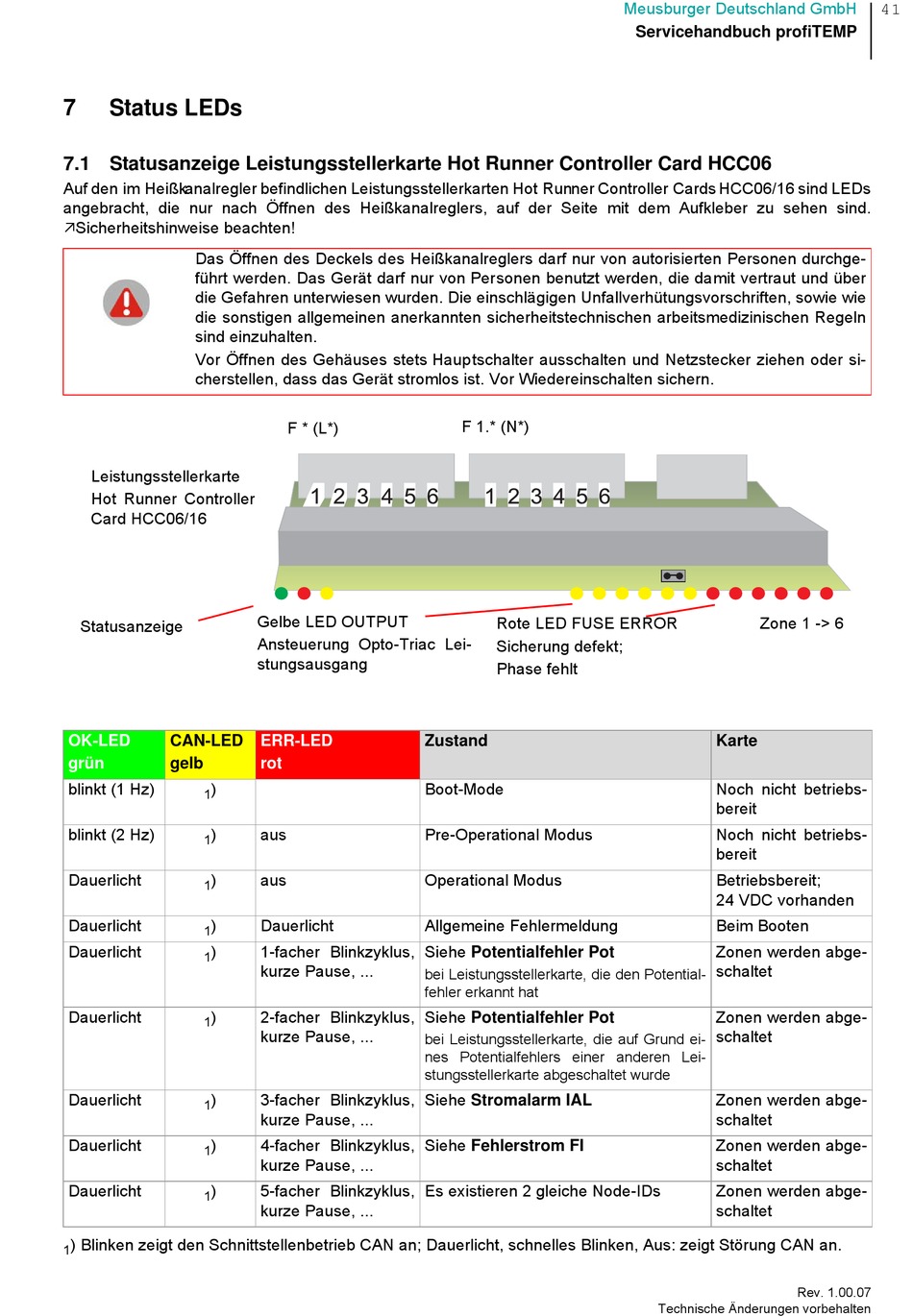

7
Status LEDs
7.1 Statusanzeige Leistungsstellerkarte Hot Runner Controller Card HCC06
Auf den im Heißkanalregler befindlichen Leistungsstellerkarten Hot Runner Controller Cards HCC06/16 sind LEDs
angebracht, die nur nach Öffnen des Heißkanalreglers, auf der Seite mit dem Aufkleber zu sehen sind.
Sicherheitshinweise beachten!
Das Öffnen des Deckels des Heißkanalreglers darf nur von autorisierten Personen durchge-
führt werden. Das Gerät darf nur von Personen benutzt werden, die damit vertraut und über
die Gefahren unterwiesen wurden. Die einschlägigen Unfallverhütungsvorschriften, sowie wie
die sonstigen allgemeinen anerkannten sicherheitstechnischen arbeitsmedizinischen Regeln
sind einzuhalten.
Vor Öffnen des Gehäuses stets Hauptschalter ausschalten und Netzstecker ziehen oder si-
cherstellen, dass das Gerät stromlos ist. Vor Wiedereinschalten sichern.
Leistungsstellerkarte
Hot Runner Controller
Card HCC06/16
Statusanzeige
OK-LED
CAN-LED
grün
gelb
blinkt (1 Hz)
)
1
blinkt (2 Hz)
)
1
Dauerlicht
)
1
Dauerlicht
)
1
Dauerlicht
)
1
Dauerlicht
)
1
Dauerlicht
)
1
Dauerlicht
)
1
Dauerlicht
)
1
) Blinken zeigt den Schnittstellenbetrieb CAN an; Dauerlicht, schnelles Blinken, Aus: zeigt Störung CAN an.
1
F * (L*)
Gelbe LED OUTPUT
Ansteuerung Opto-Triac Lei-
stungsausgang
ERR-LED
Zustand
rot
Boot-Mode
aus
Pre-Operational Modus
aus
Operational Modus
Dauerlicht
Allgemeine Fehlermeldung
1-facher Blinkzyklus,
Siehe Potentialfehler Pot
kurze Pause, ...
bei Leistungsstellerkarte, die den Potential-
fehler erkannt hat
2-facher Blinkzyklus,
Siehe Potentialfehler Pot
kurze Pause, ...
bei Leistungsstellerkarte, die auf Grund ei-
nes Potentialfehlers einer anderen Lei-
stungsstellerkarte abgeschaltet wurde
3-facher Blinkzyklus,
Siehe Stromalarm IAL
kurze Pause, ...
4-facher Blinkzyklus,
Siehe Fehlerstrom FI
kurze Pause, ...
5-facher Blinkzyklus,
Es existieren 2 gleiche Node-IDs
kurze Pause, ...
Meusburger Deutschland GmbH
F 1.* (N*)
Rote LED FUSE ERROR
Sicherung defekt;
Phase fehlt
Servicehandbuch profiTEMP
Zone 1 -> 6
Karte
Noch nicht betriebs-
bereit
Noch nicht betriebs-
bereit
Betriebsbereit;
24 VDC vorhanden
Beim Booten
Zonen werden abge-
schaltet
Zonen werden abge-
schaltet
Zonen werden abge-
schaltet
Zonen werden abge-
schaltet
Zonen werden abge-
schaltet
Rev. 1.00.07
Technische Änderungen vorbehalten
41
