52
Kapitel 8
Austausch einzelner Komponenten

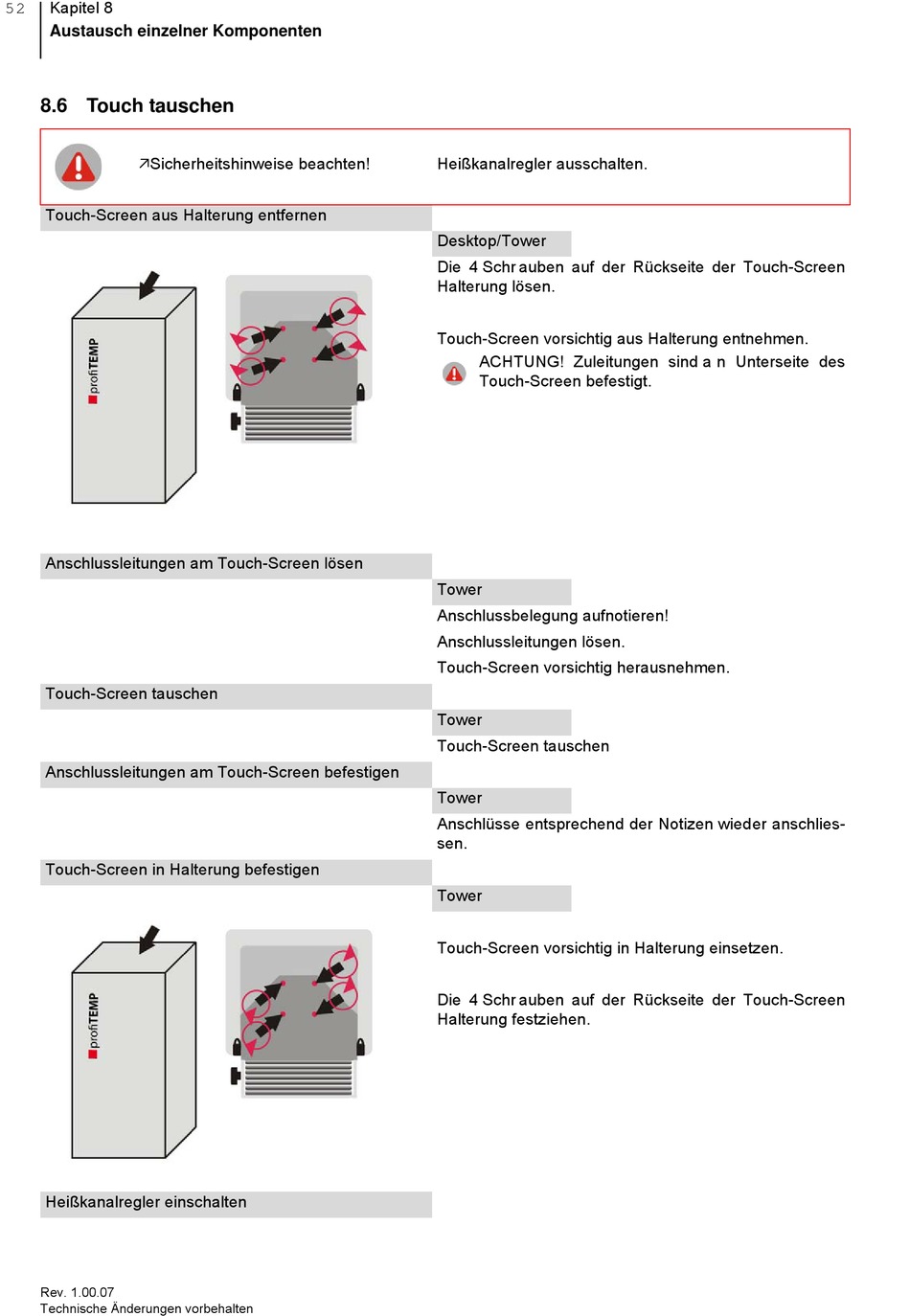

8.6 Touch tauschen
Sicherheitshinweise beachten!
Touch-Screen aus Halterung entfernen
Anschlussleitungen am Touch-Screen lösen
Touch-Screen tauschen
Anschlussleitungen am Touch-Screen befestigen
Touch-Screen in Halterung befestigen
Heißkanalregler einschalten
Rev. 1.00.07
Technische Änderungen vorbehalten
Heißkanalregler ausschalten.
Desktop/Tower
Die 4 Schr auben auf der Rückseite der Touch-Screen
Halterung lösen.
Touch-Screen vorsichtig aus Halterung entnehmen.
ACHTUNG! Zuleitungen sind a n Unterseite des
Touch-Screen befestigt.
Tower
Anschlussbelegung aufnotieren!
Anschlussleitungen lösen.
Touch-Screen vorsichtig herausnehmen.
Tower
Touch-Screen tauschen
Tower
Anschlüsse entsprechend der Notizen wieder anschlies-
sen.
Tower
Touch-Screen vorsichtig in Halterung einsetzen.
Die 4 Schr auben auf der Rückseite der Touch-Screen
Halterung festziehen.
