Montageablauf

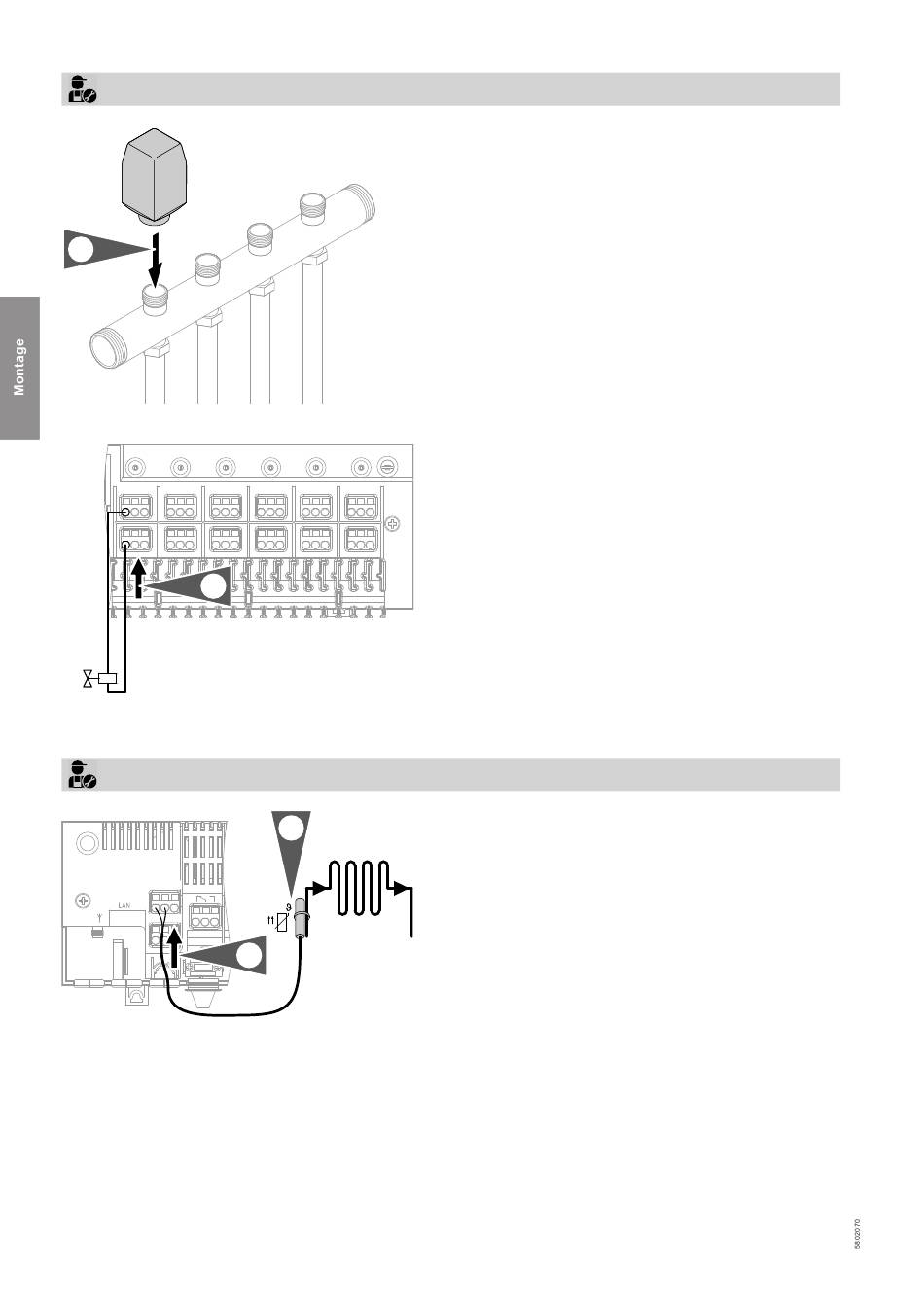

Stellventile anschließen
1.
Abb. 11
1
2
3
2.
V1
Abb. 12
Temperatursensor anschließen
+ -
S1S2S3
S1S2S3
Abb. 13
1. Beiliegenden Anlegetemperatursensor mit der
Schelle am Vorlaufrohr anbringen.
Hinweis
Die Inbetriebnahme des ViCare Fußbodenther-
mostats ist ohne montierten Anlegetemperatursen-
sor nicht möglich.
16
(Fortsetzung)
4
5
6
1.
2.
1. Stellantriebe auf Heizkreisverteiler montieren.
!
Achtung
Falls das Fußbodenthermostat mit falschen
Stellantrieben betrieben wird, kann das zu
Geräteschäden führen.
An das Fußbodenthermostat dürfen nur
Stellantriebe mit 230 V angeschlossen wer-
den.
2. Stellantriebe anschließen: Siehe Anschluss-
Schema auf Seite 15.
2. Anlegetemperatursensor an S1 und S2 anschlie-
ßen: Siehe Anschluss-Schema auf Seite 15.
!
Achtung
Vertauschte Anschlüsse können zu Geräte-
schäden führen.
Anschlüsse S1 und S2 nicht vertauschen.
