Bedienungsanleitung Uhrenthermostat F Best. Nr. 7450 023 Uhrenthermostat M Best. Nr. 7450 024 Uhrenthermostat 5581 340 3/99 Ablagehinweis: Servicemappe...
Wichtige Hinweise Lesen Sie bitte diese Bedienungsanleitung vor Inbetrieb nahme des Uhrenthermostaten sorgfältig durch. Darüberhinaus erklärt Ihnen Ihr Heizungsfachmann gern die Funktion des Uhrenthermostaten und weist Sie in die Bedienung ein. Gewährleistungsansprüche entfallen, soweit die Bedie nungsanleitung nicht beachtet wird. Alle Arbeiten, die das Öffnen des Berührungs schutzes auf der Wandmontageplatte des Uhren thermostat F erfordern, lassen Sie bitte nur von...
Beschreibung 1 Einsatz in Verbindung mit Regelung für angehobenen Betrieb Uhrenthermostat F bei Pendola, Eurola, Vitopend und Vitodens Beim Betrieb der Heizungsanlage mit Uhrenthermostat F sind an der Regelung nachfolgende Punkte zu beachten: Den Betriebsprogramm Wahlschalter auf stellen. Den Drehknopf ausreichend hoch einstellen, um die Räume mit der benötigten Wärme zu versorgen.

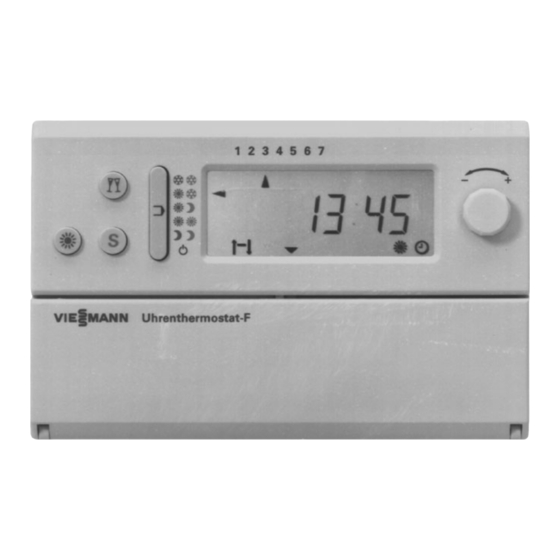

Beschreibung 2 Kurzbeschreibung des Uhrenthermostaten Der Uhrenthermostat enthält einen Raumtemperatursensor und eine digitale Schaltuhr. Funktionsumfang: Anzeige der Uhrzeit Schaltuhr mit Tages und Wochenprogramm Sechs Betriebsprogramme Bis zu vier programmierbare Schaltzeiträume pro Wochentag Automatische Sommer /Winterzeitumschaltung Bei Änderung der Termine für die Winter /Sommer zeitumstellung wenden Sie sich bitte an Ihren Heizungs fachbetrieb.
Seite 7
Beschreibung Uhrenthermostat Funkuhrmodul (Zubehör)
Beschreibung 3 Anlieferungszustand Der Uhrenthermostat wird mit folgender Grundeinstellung ausgeliefert: Das Betriebsprogramm ist auf Dauernd aus" eingestellt. Der größte Teil der Anzeige ist abgeschaltet, um die Batte rien zu schonen. Die Uhr läuft weiter. Der Programmwahl schalter " steht auf Symbol ".
Seite 9
Beschreibung 2 3 4 5 6 7 Grundeinstellungstaste...
Bedienung und Einstellung 6 Hinweis zur Einhandbedienung Die wichtigsten Einstellungen können Sie mit einer Hand vornehmen. Die Einhandbedienung nach dem Prinzip Drücken und Drehen" wird wie folgt angewendet: 1. Jeweilige Funktionstaste kurz drücken. 2. Innerhalb von 5 Sekunden die Einstellung mit dem Einstell Drehknopf "...
Seite 11
Bedienung und Einstellung 2 3 4 5 6 7 Tasten für Einhandbedienung 2 3 4 5 6 7 Betriebsprogramm wählen...
Seite 12
Bedienung und Einstellung Betriebsprogramm einstellen Betriebspro Wirkung wann einstellen? gramm wenn für längere Dauernd Keine Zeit kein Heizbe Abschaltbetrieb Raumbeheizung, darf besteht. mit Frostschutz wenn die Raum An Haustiere und überwachung temperatur höher Pflanzen denken! als 5 ºC ist. bei Gebäuden mit siehe Seite 13 Normalbe gutem Wärme...
Seite 13
Bedienung und Einstellung Betriebspro Wirkung wann einstellen? gramm Sie können wenn Sie abwei Dauernd eine Raumtempe chend vom einge Normalbetrieb ratur einstellen, die stellten Zeitpro für Sie angenehm gramm dauernd ist. im Normalbetrieb heizen möchten wenn Sie gegen Dauernd Sie können über dem reduzierter Be eine Raumtempe...
Bedienung und Einstellung 8 Uhrzeit einstellen Datum und Uhrzeit wurden im Werk eingestellt und bleiben durch eine eingebaute Langzeitbatterie auf aktuellem Stand. Normalerweise, insbesonders bei Verwendung des Funkuhr moduls, ist die Einstellung der Uhrzeit nicht notwendig. Sollten Sie dennoch einmal die Uhrzeit verändern wollen, folgen Sie bitte dieser Anleitung: 1.
Seite 15
Bedienung und Einstellung 2 3 4 5 6 7 Uhrzeit einstellen...
Bedienung und Einstellung 9 Normale Raumtemperatur einstellen 1. Taste " drücken. Im Anzeigefenster ist das Sonnensymbol sichtbar, die aktuelle Temperatur für Normalbetrieb wird angezeigt. 2. Einstell Drehknopf " drehen, bis die gewünschte Temperatur eingestellt ist. 10 Reduzierte Raumtemperatur einstellen 1. Taste "...
Seite 17
Bedienung und Einstellung 2 3 4 5 6 7 C ° Normale Raumtemperatur 2 3 4 5 6 7 C ° Reduzierte Raumtemperatur...
Bedienung und Einstellung 11 Sparbetrieb Schalten Sie den Sparbetrieb ein, wenn Sie kurzzeitig beson ders energiesparend heizen möchten. Im Sparbetrieb wird die eingestellte Raumtemperatur automa tisch um ca. 2 ºC abgesenkt. Beispiel Wenn vorübergehend niemand im Haus ist, z.B. wenn Sie tagsüber zum Einkaufen gehen.
Seite 19
Bedienung und Einstellung 2 3 4 5 6 7 Sparbetrieb einschalten...
Bedienung und Einstellung 12 Partybetrieb Schalten Sie den Partybetrieb ein, wenn Sie kurzzeitig und unabhängig vom eingestellten Betriebsprogramm und den eingestellten Schaltzeiten heizen möchten. Sie können die Raumtemperatur (Partytemperatur) nach Ihren Wünschen einstellen. Beispiel Sie wollen abends länger als gewöhnlich aufbleiben, z.B. weil Sie Gäste haben.
Seite 21
Bedienung und Einstellung 2 3 4 5 6 7 C ° Partybetrieb/Partytemperatur einstellen...
Bedienung und Einstellung 13 Zeitprogramme Allgemeines Den Zeitprogrammen kommt besondere Bedeutung im Hin blick auf sparsamen Brennstoffverbrauch zu. Ein Zeitprogramm besteht aus Ein und Ausschaltzeitpunkten, die an der Schaltuhr eingestellt werden. Diese steuern je nach gewähltem Betriebsprogramm das Ein und Ausschalten von: - Normalbetrieb - Abschaltbetrieb - reduziertem Betrieb...
Seite 23
Bedienung und Einstellung 2 3 4 5 6 7 Tagesschaltuhr Hinweis! Wenn nicht alle Pfeile sichtbar sind, drücken Sie die Taste (siehe Seite 8). Beachten Sie, daß damit der Uhrenthermostat in die Grundeinstellung zurückgesetzt wird.
Seite 24
Bedienung und Einstellung Betrieb als Wochenschaltuhr 1. Taste " drücken und mit dem Einstell Drehknopf " den aktuellen Wochentag, d.h. den Wochentag, an dem Sie ein anderes Zeitprogramm wünschen, einstellen (1 = Montag, 2 = Dienstag usw.). Der Pfeil zur Anzeige des Wochentages blinkt, wenn der gewählte Wochentag nicht der aktuelle ist.
Seite 25
Bedienung und Einstellung 2 3 4 5 6 7 Wochenschaltuhr...
Seite 26
Bedienung und Einstellung Schaltzeiträume einstellen ändern Einschaltzeitpunkt für den ersten Schaltzeitraum ändern. 1. Rote Taste " drücken und Einstell Drehknopf " nach links oder rechts drehen, bis gewünschter Einschalt zeitpunkt erscheint. 2. Rote Taste " loslassen. Einschaltzeitpunkt wird gespei chert. Ausschaltzeitpunkt für den ersten Schaltzeitraum ändern.
Seite 27
Bedienung und Einstellung 2 3 4 5 6 7 Einschaltzeitpunkt für den 1. Schaltzeitraum ändern 2 3 4 5 6 7 Ausschaltzeitpunkt für den 1. Schaltzeitraum ändern...
Seite 28
Bedienung und Einstellung Dritten Schaltzeitraum einstellen bzw. ändern. 1. Rote und blaue Taste " gleichzeitig drücken (es erscheint die Ziffer ) und mit Einstell Drehknopf " die Ziffer einstellen. 2. Einstellung des Ein und Ausschaltzeitpunktes mit der roten und blauen Taste "...
Seite 29
Bedienung und Einstellung 2 3 4 5 6 7 3. Schaltzeitraum einstellen 2 3 4 5 6 7 Einschaltzeitpunkt für den 3. Schaltzeitraum einstellen...
Seite 30
Bedienung und Einstellung Schaltzeiträume löschen Wenn Sie Schaltzeiträume löschen möchten, verfahren Sie so wie auf den Seiten 26 bis 28 beschrieben und drehen den " nach links, bis erscheint. Einstell Drehknopf Möchten Sie das gesamte Zeitprogramm löschen, können Sie die Taste "...
Seite 31
Bedienung und Einstellung 2 3 4 5 6 7 Einschaltzeitpunkt des 1. Schaltzeitraumes löschen...
Seite 33
Bedienung und Einstellung Schaltzeitraum Wochentag Wochentag Taste Taste blau Samstag Samstag Samstag Samstag blau blau Sonntag Sonntag Sonntag Sonntag blau Eingestellt als: j Tagesschaltuhr j Wochenschaltuhr Beispiel Sie möchten Ihre Heizung mittwochs wie folgt betreiben: Von 5:30- 9:00 Uhr Heizbetrieb (Schaltzeitraum 1) Von 11:30-14:00 Uhr Heizbetrieb (Schaltzeitraum 2) Von 17:30-22:00 Uhr Heizbetrieb (Schaltzeitraum 3) So sollten Ihre Eintragungen in der Tabelle aussehen:...
Bedienung und Einstellung 14 Ferienprogramm Bei längerer Abwesenheit (1 bis 99 Tage), z.B. wenn Sie in Urlaub fahren, sollten Sie diese Funktion nutzen. Sie ist sinn voll, wenn Sie bei Ihrer Rückkehr Normalbetrieb, während Ihrer Abwesenheit aber reduzierten Betrieb oder Abschaltbetrieb wünschen.
Seite 35
Bedienung und Einstellung 2 3 4 5 6 7 Ferienprogramm einstellen...
Bedienung und Einstellung Ferienprogramm löschen Sollten Sie früher als vorgesehen zurückkehren, können Sie das Ferienprogramm folgendermaßen unterbrechen: 1. Taste " drücken und Einstell Drehknopf " nach links drehen, bis " in der Anzeige erscheint. 2. Taste " loslassen. Das Ferienprogramm ist nun gelöscht. oder: 1.
Seite 37
Bedienung und Einstellung 2 3 4 5 6 7 Ferienprogramm löschen 2 3 4 5 6 7 Außerbetriebnahme...
Anhang 16 Batteriebetrieb Das Gerät ist werkseitig mit zwei 1,5 V Mignonzellen (extra Longlife, z.B. Varta Alkaline Nr. 4006 IECLR6) die eine Lebensdauer von ca. zwei Jahren haben, versorgt. Wenn die Batterien zu schwach sind, erscheint in der Anzeige im Zusammenhang mit dem Störungssymbol "...
Anhang 17 Bedienung des Zubehörs Funkuhrmodul Den Betriebsprogramm Wahlschalter auf stellen. Während der Einstellung durch den Funkuhrsender DCF 77 blinkt das Funkuhrsymbol ". Nach dem Empfang ist dieses Symbol ständig in der Anzeige sichtbar. Wenn Sie die Uhrzeit per Hand verstellen, erlischt das Sym "...
Seite 41
Anhang Sie können den Uhrenthermostat F aus der Wandmontage platte nehmen und ihn mit Hilfe des ausklappbaren Tisch ständers an einem anderen Ort aufstellen: z.B. in der Küche, um dort morgens die Temperatur für Normalbetrieb zu haben. Wenn Sie vormittags Ihr Wohnzimmer nicht nut zen, können Sie dort die Thermostatventile an den Heizkör pern zur Energieeinsparung etwas zurückdrehen.
Anhang 18 Gerätespezifische Hinweise Uhrenthermostat mit Raumtemperatursensor Der Uhrenthermostat hat einen eingebauten Raumtemperatur sensor mit dem die Raumtemperatur gemessen und geregelt wird. In dem Raum, in dem der Uhrenthermostat installiert ist, müssen die Thermostatventile der Heizkörper immer ganz geöffnet sein. Raumtemperatur Bleibt die Raumtemperatur während des reduzierten Betriebes zu hoch, so liegt das daran, daß...
Seite 43
Anhang Abschaltbetrieb mit Frostschutzüberwachung der Heizungsanlage Bei Abschaltbetrieb mit Frostschutzüberwachung bleibt die Beheizung der Räume ausgeschaltet, wenn die Raumtempera tur höher als 5 ºC ist. Gewähltes Betriebsprogramm " : " (Dauernd Abschaltbetrieb mit Frostschutzüberwa chung der Heizungsanlage). Die Heizungsanlage wird bei Tag und Nacht nur betrieben, wenn die Raumtemperatur unter 5 ºC absinkt und wird auf ca.
Was ist zu tun, wenn ... 19 Was ist zu tun, wenn ..eine Störung gemeldet wird? Die Anzeige des Uhrenthermostat kann folgende Störungszu stände anzeigen, die durch Blinken des Störungssymbols dargestellt werden: Störmeldung Spannungsversorgung" Blinkt das Batteriesymbol in der Anzeige, sollten Sie die Batterien austauschen, wie es im Kapitel Batteriebetrieb"...
Seite 45
Was ist zu tun, wenn ... Störmeldung Spannungsversorgung", Batterien schwach Störmeldung Spannungsversorgung", Batterien leer 2 3 4 5 6 7 Störmeldung Raumtemperatursensor" quittieren...
Seite 46
Was ist zu tun, wenn ..die Heizungsanlage nicht funktioniert? Behebung oder Störung Ursache Hilfsbetrieb der Heizungsanlage Batterien leer Batterien auswech Digitalanzeige Digitalanzeige Digitalanzeige seln ohne Funktion ohne Funktion ohne Funktion Batteriekasten nicht Batteriekasten fest fest angedrückt andrücken Dauernd aus" Gerät in Betrieb Funktion "...
Seite 47
Was ist zu tun, wenn ... Behebung oder Störung Ursache Hilfsbetrieb der Heizungsanlage Heizungsanlage Heizkessel nicht auf Heizkessel und wird nicht warm Temperatur bzw. Kesselkreisregelung abgeschaltet prüfen Angeschlosse Angeschlosse Falsches Betriebs Gewünschtes nes Gerät (z.B. nes Gerät (z.B. programm gewählt Betriebsprogramm Heizungsrege Heizungsrege...
