Inhaltszusammenfassung für Viessmann ViCare

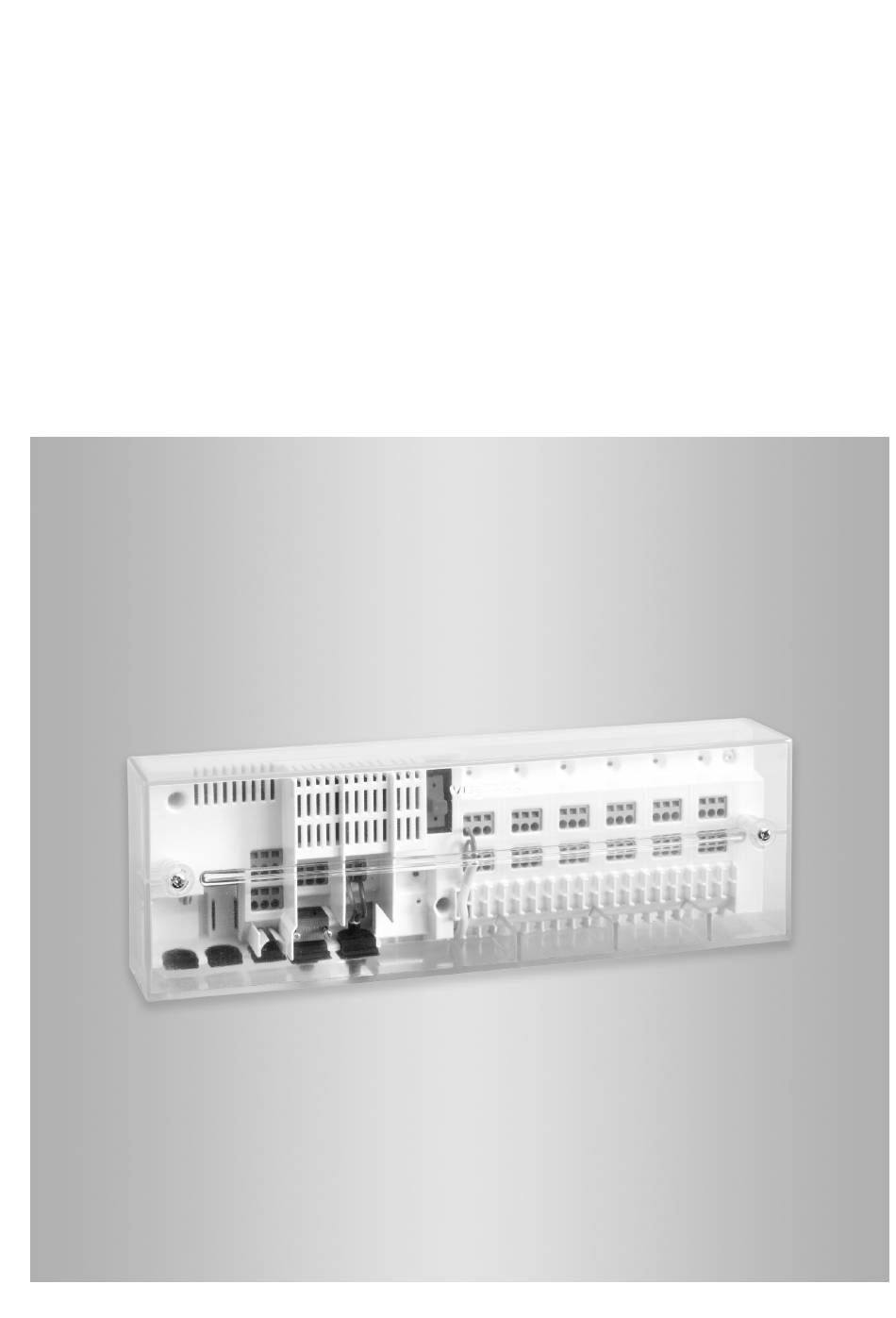

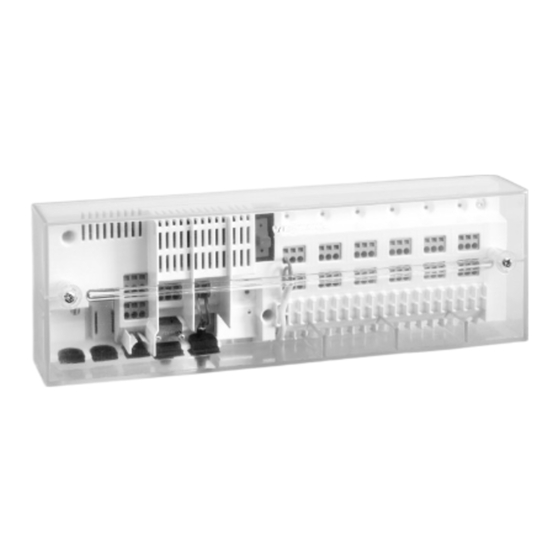

- Seite 1 VIESMANN Bedienungsanleitung für den Anlagenbetreiber ViCare Fußboden-Thermostat ViCare Fußboden-Thermostat Bitte aufbewahren! 5802070 DE 4/2020...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschliessen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden. -
Seite 3: Sicherheitshinweise
Schäden. Nehmen Sie ein beschä- Anderer direkter Wärmestrahlung – digtes Gerät nicht in Betrieb. Zusatzkomponenten und Einzelteile Bei Austausch ausschließlich Gefahr Viessmann Originalteile oder von Bei Anschluss ungeeigneter Netz- Viessmann freigegebene Einzelteile ver- teile/Netzanschlussleitungen wenden. besteht Brandgefahr. Nur mitgeliefertes Netzteil/Netzan-... -
Seite 4: Inhaltsverzeichnis
2. Zuerst informieren Entsorgung der Verpackung ..............Symbole ....................Fachkraft ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Funktionen ..................■ Aktuelle Informationen zum ViCare Fußboden-Thermostat ....■ Ersatzteillisten ..................■ Datenverbindungen ................■ Bedienung über App ................3. Montagevorbereitung Montageort ..................... -
Seite 5: Betriebssicherheit
Sicherheit und Haftung Betriebssicherheit Benutzen Sie das ViCare Fußboden-Thermostat nicht Achtung in Verbindung mit folgenden Geräten: Ein Betrieb des ViCare Fußboden-Thermostats ■ Geräte, die direkt oder indirekt gesundheits- oder außerhalb der angegebenen Leistungsgrenze lebenssichernden Zwecken dienen kann zu Geräteschäden, Stromschlag oder ■... - Seite 6 Zuerst informieren Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- gungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt.
-
Seite 7: Bestimmungsgemäße Verwendung
Verbindung mit den elektron- stellten Montage-, Service- und Bedienungsanleitun- ischen Regelungen und Steuerungen der hierfür unter- gen sind zu berücksichtigen. Das ViCare Fußboden- stützten Viessmann Wärme- und Stromerzeuger zu Thermostat ist ausschließlich für die Überwachung, installieren und zu betreiben. -
Seite 8: Bedienung Über App
Informationen zu Ersatzteilen finden Sie unter www.viessmann.com/etapp oder in der Viessmann Ersatzteil-App. Datenverbindungen Abb. 1 Wärmeerzeuger mit Regelung Sichere Internetverbindung zum Viessmann Ser- Verbindungsleitung Optolink Viessmann Server Viessmann Gateway (z. B. Vitoconnect, Typ OPTO2) Mobilfunknetz Low-Power-Funk oder ViCare Fußboden-Thermostat WLAN-Verbindung WLAN Smartphone... -
Seite 9: Montagevorbereitung
Funksignale werden auf dem Weg vom Sender zum Funk-Signal durch einen Funk-Repeater verstärkt Empfänger gedämpft, z. B. durch Luft und beim werden: Durchdringen von Wänden. ViCare Funk-Repeater für Aufputz-Montage, Zube- – Funksignale werden reflektiert durch metallische hör ■ Teile, z. B. Armierungen in Wänden, Metallfolien von Funk-Repeater für Unterputz-Montage, Zubehör... -
Seite 10: Ablaufübersicht Zur Montage Und Inbetriebnahme
Platz mit den Abmessungen Netzsteckdose für die Spannungsversorgung des Fuß- 310 x 100 x 66 mm benötigt. boden-Thermostats vorsehen, siehe Seite 14. Das ViCare Fußboden-Thermostat kann in einem Fuß- bodenverteilergehäuse auf einer 35 mm Hutschiene nach EN 50022 angebracht werden. Abb. 4... -
Seite 11: Montageablauf
Montageablauf ViCare Fußboden-Thermostat montieren (Fortsetzung) Montage an der Wand Abb. 5 Gehäuse öffnen Abb. 6 Übersicht der elektrischen Anschlüsse Achtung Durch elektrostatische Aufladung können elekt- ronische Baugruppen beschädigt werden. Vor den Arbeiten geerdetes Objekt, z. B. Hei- zungs- oder Wasserrohre berühren, um die sta-... -
Seite 12: Stellventile Anschließen
S6 Signal Kombisensor Stellventile anschließen Gefahr Hinweis Unsachgemäß ausgeführte Elektroinstallationen Das ViCare Fußboden-Thermostat ist für den Betrieb können zu Verletzungen durch elektrischen mit thermischen Stellantrieben 230 V „stromlos Strom und zu Geräteschäden führen. geschlossen“ (bauseits) voreingestellt. Elektroarbeiten dürfen nur von Elektrofach- kräften durchgeführt werden. -
Seite 13: Temperatursensor Anschließen
Anlegetemperatursen- S1S2S3 sor nicht möglich. 2. Anlegetemperatursensor an S1 und S2 anschlie- ßen. Siehe Anschluss-Schema auf Seite 12. Abb. 10 Antenne für Low-Power-Funk anschließen Das ViCare Fußboden-Thermostat verfügt über eine Low-Power-Funk-Schnittstelle für die Kommunikation mit dem Viessmann Gateway. -
Seite 14: Netzanschlussleitung Anschließen
Montageablauf Antenne für Low-Power-Funk anschließen (Fortsetzung) 1. Schließen Sie die beiliegende Antenne am ViCare Fußboden-Thermostat an. 2. Kleben Sie die Antenne an eine für die Funküber- tragung günstige Position. Beachten Sie das Kapi- tel „Reichweite des Funksignals“, siehe Seite 9. -
Seite 15: Anzeige- Und Bedienelemente
Strom versorgt. LED 7 Das ViCare Fußboden-Thermostat wird nicht mit Strom versorgt. Leuchtet grün. Das ViCare Fußboden-Thermostat ist mit dem Viessmann Gateway über Low- Power-Funk verbunden. Blinkt grün. Anlernprozess der Stellantriebe läuft. Leuchtet orange. -
Seite 16: Netzanschluss-Stecker Einstecken
LED 7 blinkt grün. Kurz drücken (< 1 Sekunde) Identifizierung wird an das Viessmann Gateway gesendet. ■ Lang drücken (> 5 Sekunden) Das ViCare Fußboden-Thermostat wird in den Ausliefe- ■ rungszustand zurückgesetzt. Netzanschluss-Stecker einstecken Netzanschluss-Stecker einstecken. Sobald das ViCare Fußboden-Thermostat mit Span- nung versorgt wird, startet der automatische Anlern- prozess der Stellantriebe. -
Seite 17: Vicare Fußboden-Thermostat Anlernen
In der Vitoguide App werden nur tatsächlich ange- ■ schlossene Heizkreise angezeigt und ihr Status gemeldet. ■ Falls Sie das ViCare Fußboden-Thermostat an einem anderen Viessmann Gateway anlernen möch- ten, müssen Sie das ViCare Fußboden-Thermostat vorher in den Auslieferungszustand zurücksetzen. Abdeckung anbauen Leitungen einführen und zugentlasten... -
Seite 18: Werkseitige Einstellung Wiederherstellen
Einstellungen Werkseitige Einstellung wiederherstellen Die werkseitige Einstellung des ViCare Fußboden- Drücken Sie die Taste T2 mit einem geeigneten Thermostat kann wiederhergestellt werden: Gegenstand für min. 5 Sekunden. ■ Die Verbindung zum Viessmann Gateway wird LED 7 blinkt 3-mal rot. Die werkseitige Einstellung des getrennt. -
Seite 19: Bei Stromausfall
Wert kann von Ihrem Fachbetrieb angepasst werden. des Fußbodens zu verhindern. Die Ventile gehen wie- der in den Normalbetrieb, wenn die maximale Tempe- ratur um 5 K unterschritten wird. Frostschutz Um Ihre Bausubstanz zu schützen, hält das ViCare Fußboden-Thermostat die Vorlauftemperatur bei min- destens 8 °C. -
Seite 20: Software-Update
Instandhaltung Software-Update Falls ein neues Software-Update zur Verfügung steht, wird dieses automatisch über das Viessmann Gateway heruntergeladen und das ViCare Fußboden-Thermos- tat aktualisiert. Wartung Das ViCare Fußboden-Thermostat ist weitgehend war- Sollte am potenzialfreien Schalter eine Magnetventil- tungsfrei. Seine integrierte Ventilkickfunktion verhin- steuerung oder Wärmeanforderung angeschlossen... -
Seite 21: Technische Daten
Technische Daten Technische Daten ViCare Fußboden-Thermostat Spannungsversorgung 230 V~ +15/-10 % 50 Hz Leistungsaufnahme Schutzart IP22D gemäß EN 60529 durch Aufbau/Einbau gewährleisten. Schutzklasse Anschlüsse Leiterplattenklemmen mit Federkraft ■ Nur für Servicezwecke: RJ 45 Netzwerkanschluss ■ RP-SMA Antennen-Anschluss ■ Schnittstellen 1 x LAN Netzwerk (Nur für Servicezwecke) -
Seite 22: Endgültige Außerbetriebnahme Und Entsorgung Der Heizungsanlage
Anhang Endgültige Außerbetriebnahme und Entsorgung der Heizungsanlage Viessmann Produkte sind recyclingfähig. Komponen- ten und Betriebsstoffe Ihrer Heizungsanlage gehören nicht in den Hausmüll. Bitte sprechen Sie wegen der fachgerechten Entsor- gung Ihrer Altanlage Ihren Heizungsfachbetrieb an. DE: Betriebsstoffe (z. B. Wärmeträgermedien) können über die kommunale Sammelstelle entsorgt wer-... - Seite 23 Reinigung..............20 Bedienelemente............15 Bedienung..............8 Software-Update............20 Bestimmungsgemäße Verwendung......7 Stellventil Betriebssicherheit............5 – Anschließen............12 Stromausfall............... 19 Datenverbindungen ViCare Fußbodenthermostat..8 Durchdringungswinkel..........9 Technische Daten............21 Temperatursensor – Anschließen............13 Elektrische Anschlüsse..........11 Elektrostatische Aufladung......... 11 E-Mail................5 Überhitzungen............19 Übertemperatur............19 Umgebungstemperatur..........
- Seite 24 Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels D-35107 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...
