Viessmann ViCare Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für ViCare:
- Bedienungsanleitung für den anlagenbetreiber (32 Seiten) ,
- Bedienungsanleitung (24 Seiten) ,
- Anwendungsanleitung (35 Seiten)
Verwandte Anleitungen für Viessmann ViCare
Inhaltszusammenfassung für Viessmann ViCare

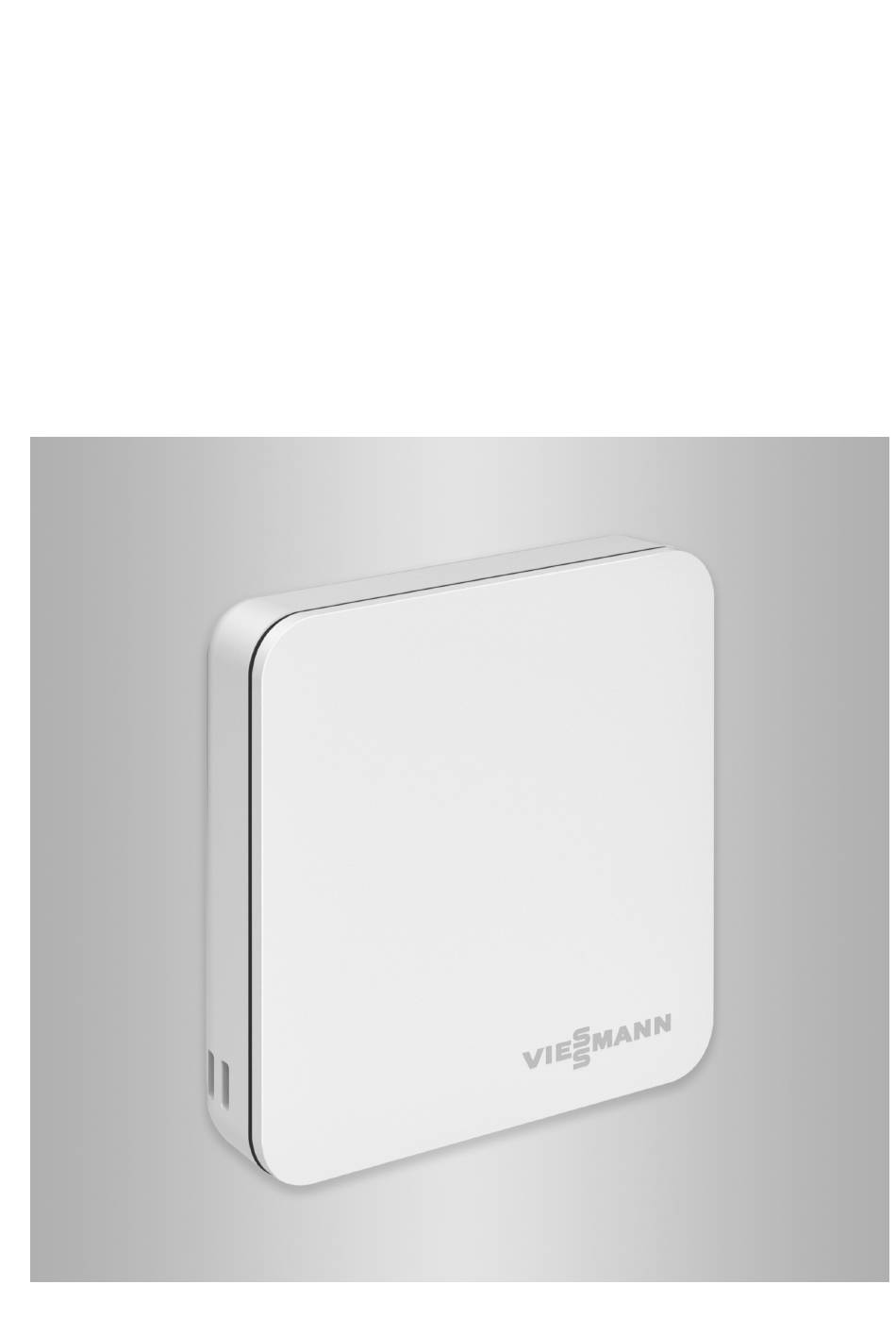

- Seite 1 VIESMANN Bedienungsanleitung für den Anlagenbetreiber ViCare Klimasensor ViCare Funk-Repeater ViCare Klimasensor ViCare Funk-Repeater Bitte aufbewahren! 5802068 DE 2/2020...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden. -
Seite 3: Sicherheitshinweise
Schäden. Nehmen Sie ein beschä- – Direkter Sonneneinstrahlung digtes Gerät nicht in Betrieb. – Anderer direkter Wärmestrahlung – Nach einem Neustart Status der Funk- ■ komponenten prüfen. Zusatzkomponenten und Einzelteile Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Einzelteile ver- wenden. -
Seite 4: Inhaltsverzeichnis
Bestimmungsgemäße Verwendung ............Produktinformation ................. Ersatzteillisten ..................■ Datenverbindungen ViCare Klimasensor ..........Datenverbindungen ViCare Funk-Repeater .......... 3. Montagevorbereitung Montageort für ViCare Klimasensor ............10 Reichweite des Funksignals ............... 10 ■ Durchdringungswinkel ................ 10 ■ ViCare Funk Repeater ................ 11 ■... -
Seite 5: Betriebssicherheit
Sicherheit und Haftung Betriebssicherheit Zur Messung der Temperatur und Feuchtigkeit befin- den sich an der linken unteren Ecke des ViCare Klima- sensor Lüftungsschlitze. Diese Lüftungsschlitze nicht abdecken. Haftung Es besteht keine Haftung für entgangenen Gewinn, Die Haftungsbegrenzung findet keine Anwendung, ausgebliebene Einsparungen, mittelbare oder unmittel- wenn der Schaden vorsätzlich oder grob fahrlässig... - Seite 6 Zuerst informieren Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- gungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt.
-
Seite 7: Bestimmungsgemäße Verwendung
Typ OPTO2 vorgesehen. Produktinformation Das Gerät kann je nach Art der Spannungsversorgung Der ViCare Klimasensor ist nur in Verbindung mit als ViCare Klimasensor oder als ViCare Funk-Repea- einem Viessmann Gateway, z. B. Vitoconnect, ter betrieben werden. Typ OPTO2 einsetzbar. Ein eigenständiger Einsatz ist Weitere Informationen zu ViCare Produkten: Siehe nicht möglich. - Seite 8 Zuerst informieren Datenverbindungen ViCare Klimasensor Abb. 1 Viessmann Gateway (z. B. Vitoconnect, Typ Viessmann Server OPTO2 oder Typ OT2) Mobilfunknetz Low-Power-Funk oder ViCare Klimasensor WLAN-Verbindung WLAN Smartphone WLAN-Router (bauseits) Sichere Internetverbindung zum Viessmann Ser- Hinweis Beachten Sie, dass sich die Kompatibilität von iOS- und Android-Endgeräten mit der Zeit verändert.
- Seite 9 Abb. 2 Viessmann Gateway (z. B. Vitoconnect, Typ Sichere Internetverbindung zum Viessmann Ser- OPTO2 oder Typ OT2) Low-Power-Funk Viessmann Server ViCare Funk-Repeater Mobilfunknetz ViCare Komponenten, z. B. ViCare Heizkörperther- oder mostat WLAN-Verbindung WLAN Smartphone WLAN-Router (bauseits) Hinweis Beachten Sie, dass sich die Kompatibilität von iOS- und Android-Endgeräten mit der Zeit verändert.
-
Seite 10: Montageort Für Vicare Klimasensor
Montage nur innerhalb geschlossener Gebäude Hinweis ■ ■ Der Montageort muss trocken und frostfrei sein. ■ Prüfen Sie die Empfangsqualität des ViCare Klima- ■ Abstand zum Fußboden: min. 1,5 m sensors am geplanten Montageort. ■ Nicht in der Nähe von Fenstern und Türen ■... -
Seite 11: Montagevorbereitung
Montagevorbereitung Montageort für ViCare Klimasensor (Fortsetzung) ViCare Funk Repeater Bei Problemen mit der Reichweite des Funksignals im Low-Power-Funk, kann ein weiteres Gerät als ViCare Funk-Repeater eingesetzt werden: Siehe Seite 12. -
Seite 12: Gerät Als Vicare Klimasensor
Bei Spannungsversorgung über Batterie funktioniert Hinweis das Gerät nur als Klimasensor. Die Funktion als Low- Falls das Gerät schon als ViCare Funk-Repeater (mit Power-Funk Repeater ist nicht möglich. Steckernetzteil) angemeldet war, müssen Sie das Gerät zuerst auf die werkseitige Einstellung zurückset- zen. -
Seite 13: Montageablauf
Montageablauf Gerät als ViCare Funk-Repeater (Fortsetzung) Abb. 6 Mikro-USB Anschluss für Steckernetzteil (5 V ) 1. Entfernen Sie die Batterie. Hinweis Falls Sie das Gerät mit Steckernetzteil betreiben, neh- 2. Stecken Sie den Mikro-USB-Stecker in das Gerät men Sie die Batterie heraus. Sonst kann die Batterie und das Steckernetzteil in eine Schuko-Steckdose auslaufen. -
Seite 14: Anzeige- Und Bedienelemente
Wand. Bestätigen Sie den Anlernprozess, indem Sie den Bedientaster kurz drücken. Der Anlernprozess 2. Öffnen Sie die ViCare App und tippen Sie auf „Ein- kann bis zu 3 Minuten dauern. In dieser Zeit blinkt stellungen“, „Einzelraumregelung“. die Status-LED grün. Wenn das Anlernen erfolgreich war, leuchtet die 3. -
Seite 15: Abfragen Und Einstellungen
Status LED blinkt einmal rot. Niedriger Batteriezustand Hinweis Hinweis Nur wenn der ViCare Klimasensor angelernt wurde, Sie können den Batteriezustand des ViCare Klimasen- funktioniert die Anzeige des Batteriezustands. sors auch in der ViCare App sehen. Aktuelle Temperatur- und Feuchtigkeitswerte senden Drücken Sie kurz den Bedientaster... -
Seite 16: Software-Update
über das Viessmann Gateway heruntergeladen und das Gerät aktualisiert. Die Funkti- onalität des Geräts wird durch den Update-Prozesses nicht unterbrochen. Reinigung Die Oberflächen des ViCare Klimasensors können Sie mit einem Mikrofasertuch reinigen. Verwenden Sie keine Reinigungsmittel. Wartung/Batteriewechsel Der ViCare Klimasensor ist wartungsfrei. -
Seite 17: Technische Daten
Technische Daten Technische Daten ViCare Klimasensor Spannungsversorgung Batterie: 1 x 3,0 V CR2450 (Knopfzelle) Leistungsaufnahme 0,5 W Max. Sendeleistung 0,1 W (e.i.r.p.) Schutzart IP20D gemäß EN 60529 durch Aufbau/Einbau gewährleisten. Schutzklasse Low-Power-Funk Funkfrequenz 2,4 GHz ■ Frequenzband 2405 bis 2480 MHz ■... - Seite 18 Technische Daten Technische Daten (Fortsetzung) Steckernetzteil Nennspannung 100 bis 240 V~ Nennfrequenz 50/60 Hz Ausgangsspannung Ausgangsstrom Schutzklasse Zulässige Umgebungstemperatur Betrieb +5 bis +40 °C ■ Verwendung in Wohn- und Heizräumen (normale Umgebungsbe- dingungen) Lagerung und Transport 20 bis +60 °C −...
-
Seite 19: Anhang
Anhang Endgültige Außerbetriebnahme und Entsorgung der Heizungsanlage Viessmann Produkte sind recyclingfähig. Komponen- ten und Betriebsstoffe Ihrer Heizungsanlage gehören nicht in den Hausmüll. Bitte sprechen Sie wegen der fachgerechten Entsor- gung Ihrer Altanlage Ihren Fachbetrieb an. DE: Betriebsstoffe (z. B. Wärmeträgermedien) können über die kommunale Sammelstelle entsorgt wer-... - Seite 20 Verkaufsbedingungen..........5 Information..............7 Wartung..............16 Montageort..............10 Werkseitige Einstellung wiederherstellen....15 Netzbetreiber..............5 Zulässige Umgebungstemperaturen......17 Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels D-35107 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at...
