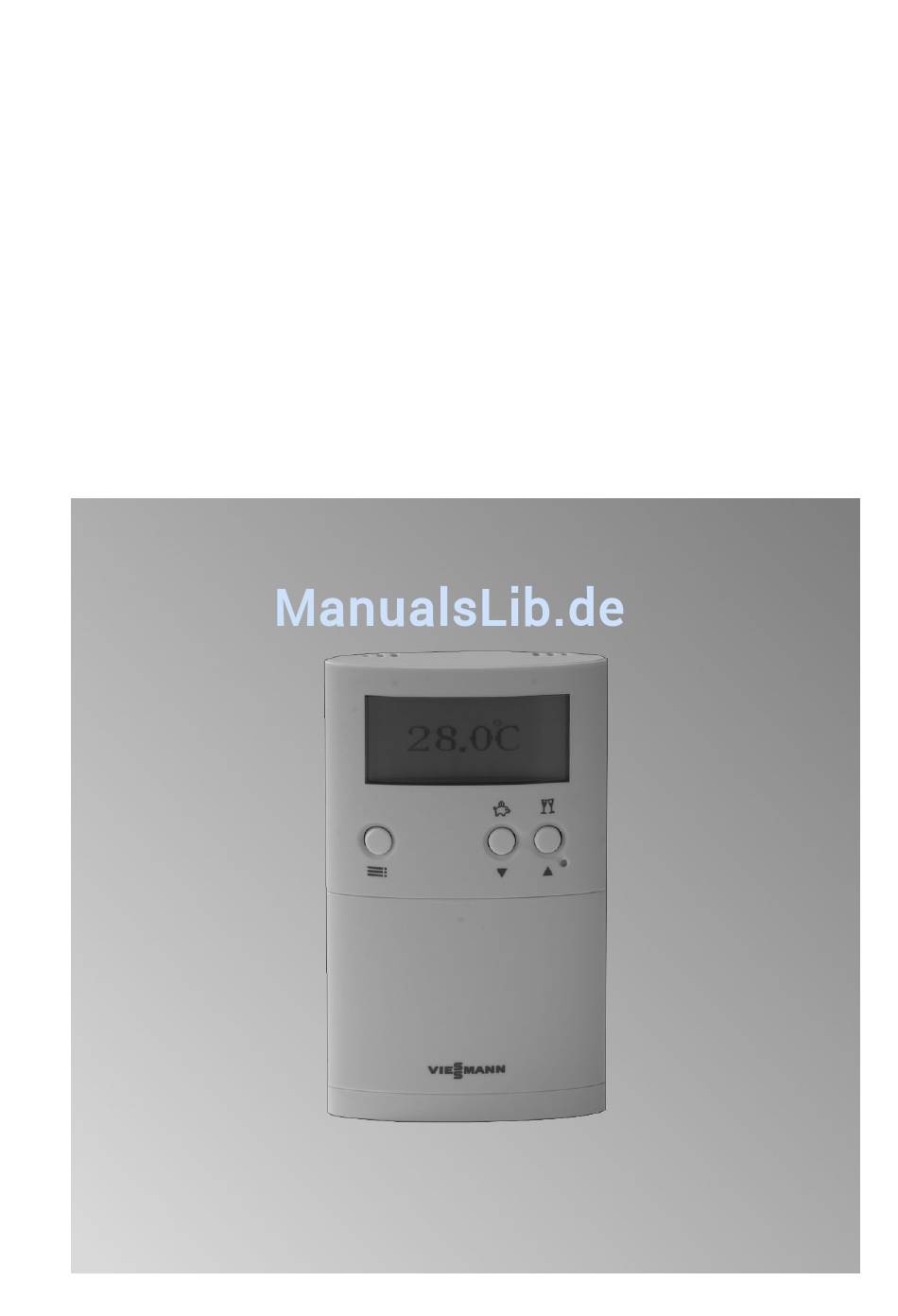

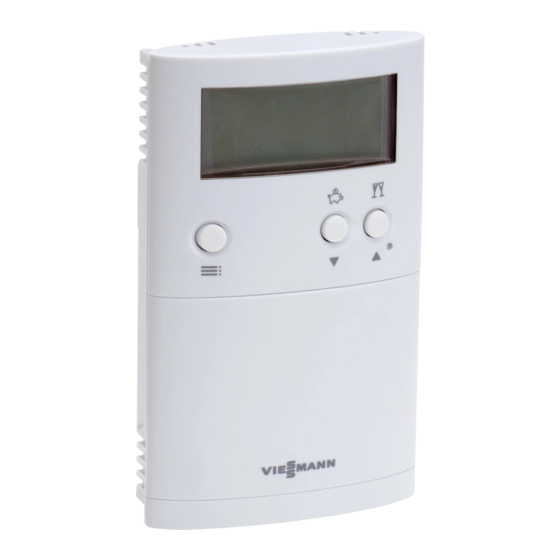

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitotrol 100 Typ UTDB-RF Raumtemperaturregler mit digitaler Schaltuhr und Funk- Empfänger VITOTROL 100 5368 154 5/2014...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Arbeiten an der Anlage Hinweis ■ Anlage spannungsfrei schalten (z.B. Angaben mit dem Wort Hinweis enthal- an der separaten Sicherung oder ten Zusatzinformationen. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Montagevorbereitung Vor der Montage....................■ Funktion......................■ Montageort......................Montageablauf Vitotrol 100 öffnen....................Wandsockel montieren..................Funk-Empfänger montieren.................. Elektrischer Anschluss an Regelung..............■ Anschluss an Regelung mit Stecker lH............■ Anschluss an Vitodens 100-W................■ Anschluss an Regelung mit Stecker gH............11 ■... -
Seite 4: Vor Der Montage
Vor der Montage Funktion Vitotrol UTDB-RF in Verbindung mit dem Funk-Empfänger bewirkt durch Ein- und Ausschalten, z. B. der Heizkreispumpe, eine Veränderung der Raumtempera- tur. Montageort Vitotrol 100 Funk-Empfänger ■ Hauptwohnraum an einer Innenwand, ■ In unmittelbarer Nähe der zu schalten- ca. -
Seite 5: Vitotrol 100 Öffnen
Vitotrol 100 öffnen Wandsockel montieren Die Spannungsversorgung erfolgt über Vor einer Wandmontage unbedingt den Batterien (siehe Kapitel „Technische Empfang prüfen (siehe Seite 17). Daten“). -
Seite 6: Funk-Empfänger Montieren
Wandsockel montieren (Fortsetzung) Funk-Empfänger montieren Vor der Montage unbedingt den Emp- fang prüfen (siehe Seite 17). - Seite 7 Funk-Empfänger montieren (Fortsetzung)
-
Seite 8: Elektrischer Anschluss An Regelung
Elektrischer Anschluss an Regelung Anschluss an Regelung mit Stecker lH Brücke zwischen Klemmen L und COM des Funk-Empfängers einlegen. Empfohlene Anschlussleitung ■ Leitung mit Leiterquerschnitt 1,5 mm² für 230 V~ Hinweis Klemme NC im Funk-Empfänger nicht belegen. A Anschlussklemmen im Funk-Emp- fänger B Stecker lH zur Regelung C Brücke bei Anschluss entfernen. -
Seite 9: Anschluss An Vitodens 100-W
Elektrischer Anschluss an Regelung (Fortsetzung) Anschluss an Vitodens 100-W Anschluss an Klemmen X1 1 L N A Anschlussklemmen im Funk-Emp- fänger B Klemmen „X1“ an der Regelung Empfohlene Anschlussleitung ■ Leitung mit Leiterquerschnitt 1,5 mm² für 230 V~ Hinweis Klemme NC im Funk-Empfänger nicht belegen. - Seite 10 Elektrischer Anschluss an Regelung (Fortsetzung) Anschluss an Klemmen X3 230 V-Leitungen und Kleinspannungs- leitungen getrennt verlegen. Empfohlene Anschlussleitung zur Rege- lung ■ 2-adrige Leitung mit Leiterquerschnitt 0,75 mm² für Kleinspannung Hinweis Klemme NC im Funk-Empfänger nicht belegen. 230V~ 1 2 3 A Anschlussklemmen im Funk-Emp- fänger B Klemmen „X3“...
-
Seite 11: Anschluss An Regelung Mit Stecker Gh
Elektrischer Anschluss an Regelung (Fortsetzung) Anschluss an Regelung mit Stecker gH Brücke zwischen Klemmen L und COM des Funk-Empfängers einlegen. Empfohlene Anschlussleitung ■ Leitung mit Leiterquerschnitt 1,5 mm² für 230 V~ Hinweis Klemme NC im Funk-Empfänger nicht belegen. L LRLS A Anschlussklemmen im Funk-Emp- fänger B Stecker gH zur Regelung... -
Seite 12: Anschluss An Regelung Mit Stecker A-D
Elektrischer Anschluss an Regelung (Fortsetzung) Anschluss an Regelung mit Stecker a-D 1. Brücke C zwischen Klemmen 1 und 3 im Stecker a-D entfernen. 2. 230 V-Leitungen und Kleinspan- nungsleitungen getrennt verlegen. Empfohlene Anschlussleitung zur Regelung ■ 2-adrige Leitung mit Leiterquer- schnitt 0,75 mm²... -
Seite 13: Anschluss Allgemein
Elektrischer Anschluss an Regelung (Fortsetzung) Anschluss allgemein A Anschlussklemmen im Funk-Emp- B Zu schaltende Komponente, z. B. fänger Heizkreispumpe Empfohlene Anschlussleitung ■ Leitung mit Leiterquerschnitt 1,5 mm² für 230 V~... -
Seite 14: Funk-Empfänger Zusammenbauen
Funk-Empfänger zusammenbauen... -
Seite 15: Vitotrol 100 Zusammenbauen
Vitotrol 100 zusammenbauen... -
Seite 16: Inbetriebnahme Vitotrol 100
Inbetriebnahme Vitotrol 100 1. Klappe öffnen. 2. Mit einem spitzen Gegenstand Reset drücken. 3. Mit / Sprache wählen. 4. Mit OK bestätigen. 5. Mit / aktuelle Uhrzeit und Datum einstellen. 6. Mit OK bestätigen. -
Seite 17: Inbetriebnahme Funk-Empfänger
Inbetriebnahme Funk-Empfänger In einem Gebäude können mehrere Hinweis Vitotrol 100 und der Funk-Empfänger Falls die Anzeige blinkt, hat der Funk- installiert werden. Beide sind werkseitig Empfänger das Signal von der aufeinander abgestimmt. Falls mehrere Vitotrol 100 nicht erkannt. Adress-Code Vitotrol 100 mit Funk-Empfänger in ändern (siehe Seite 18). -
Seite 18: Adress-Code Ändern
Inbetriebnahme Funk-Empfänger (Fortsetzung) 7. 4-mal mit OK bestätigen. Falls die Empfangsqualität ausrei- Im Display erscheint „Daten sen- chend ist, leuchtet die LED grün. den“. Die Übertragung dauert 30 s. Falls die Empfangsqualität nicht aus- reichend ist, leuchtet die LED rot. Adress-Code ändern 1. -
Seite 19: Technische Daten
Technische Daten Vitotrol 100 Nennspannung 3 V– 2 Batterien LR 6/AA Umgebungstemperatur ■ Betrieb 0 bis 40 °C ■ Lagerung und Transport −25 bis 65 °C Schutzart IP 20 gemäß EN 60529 Funk-Empfänger Empfangsfrequenz 868 MHz Nennspannung 230 V~ +/−10 % Nennbelastbarkeit des potenzialfreien Kontakts 6(1) A, 230 V~ Umgebungstemperatur... - Seite 20 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
