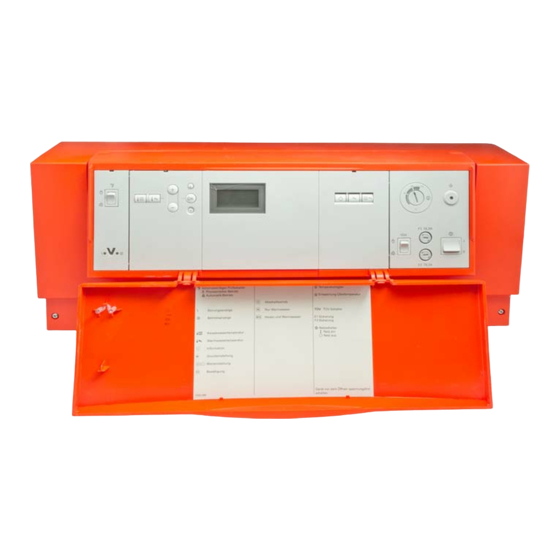

Viessmann Vitotronic 100 GC1 Montage- Und Serviceanleitung

Digitale kesselkreisregelung
Vorschau ausblenden Andere Handbücher für Vitotronic 100 GC1:
Inhaltsverzeichnis

Werbung

Quicklinks

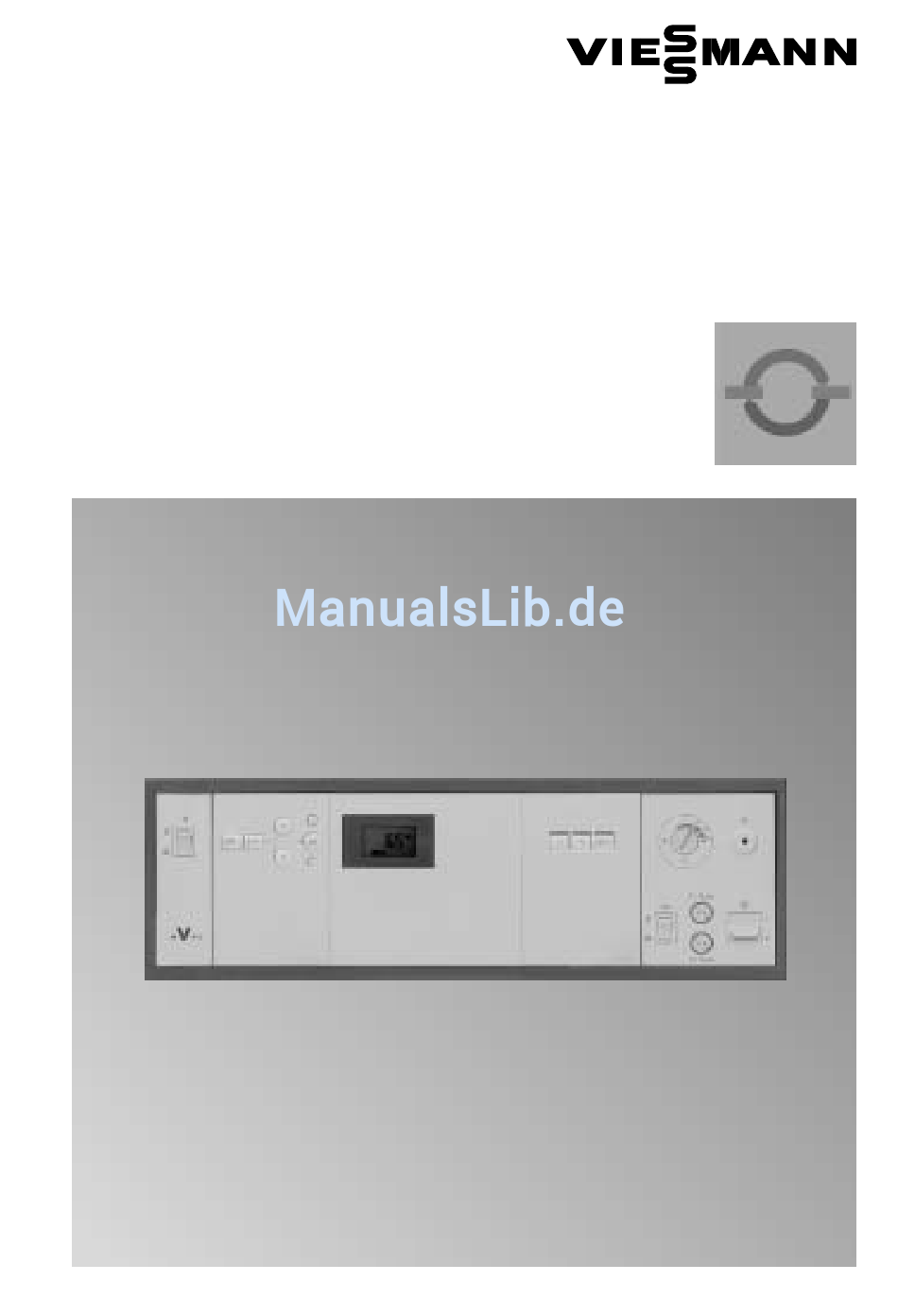

Montage− und
Serviceanleitung
für die Fachkraft
Vitotronic 100
Typ GC1
Digitale Kesselkreisregelung
Gültigkeitshinweis siehe Seite 168.
VITOTRONIC 100
Bitte aufbewahren!
5851 730
3/2005

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann Vitotronic 100 GC1

Inhaltszusammenfassung für Viessmann Vitotronic 100 GC1

  • Seite 1 Montage− und Serviceanleitung für die Fachkraft Vitotronic 100 Typ GC1 Digitale Kesselkreisregelung Gültigkeitshinweis siehe Seite 168. VITOTRONIC 100 Bitte aufbewahren! 5851 730 3/2005...

  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise ¨ Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Vorschriften Gefahr Beachten Sie bei Arbeiten ¨ Dieses Zeichen warnt vor H die gesetzlichen Vorschriften zur Personenschäden. Unfallverhütung, H die gesetzlichen Vorschriften zum Achtung Umweltschutz, Dieses Zeichen warnt vor...
  • Seite 3 Funktion gefährdet den H Heizungsanlage außer sicheren Betrieb der Anlage. Betrieb nehmen Defekte Bauteile müssen durch H Aufstellort belüften. Viessmann Originalteile ersetzt H Türen zu Wohnräumen werden. schließen. Zusatzkomponenten, Ersatz und Arbeiten an der Anlage Verschleißteile H Anlage spannungsfrei schalten und...

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Informationen Produktinformation ....................... . Heizungsanlagenschemen Übersicht der Anlagenausführungen .
  • Seite 5 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Serviceabfragen Übersicht Serviceebenen ..................... Temperaturen, Kesselcodierstecker und Kurzabfragen .

  • Seite 6: Allgemeine Informationen Produktinformation

    Allgemeine Informationen Produktinformation Diese Drucksache beschreibt die Vitotronic 100 bei Einsatz H in einer Einkesselanlage und H in einer Mehrkesselanlage mit übergeordneter Fremdregelung. Bei Einsatz der Vitotronic 100 in Mehrkesselanlagen mit Vitotronic 333 wird diese Anleitung nicht benötigt. Die Anwendungsbeispiele stellen lediglich eine Empfehlung dar und müssen bauseits auf Vollständigkeit und Funktionsfähigkeit geprüft werden.

  • Seite 7: Heizungsanlagenschemen

    Heizungsanlagenschemen Übersicht der Anlagenausführungen Heizkessel Merkmale Seite Einkesselanlagen 1 Vitoplex Therm Control 2 Vitogas, Vitomax, Beimischpumpe zur Rücklauftemperatur anhebung Vitoplex, Vitorond Beimischpumpe und 3 Wege Mischer zur Rücklauftemperaturanhebung 11 Vitocrossal 300 mehrere Heizkreise und ein Niedertemperatur heizkreis Mehrkesselanlagen 4 Vitoplex Therm Control 5 Vitogas, Vitomax, Beimischpumpe zur Rücklauftemperatur...

  • Seite 8: Anlagenausführungen 1 Bis 17

    Heizungsanlagenschemen Anlagenausführung 1 Anlage mit Therm−Control Vitoplex 100, Typ SX1, bis 460 kW, Vitoplex 200, Typ SX2, bis 560 kW und Vitoplex 300, Typ TX3 A Heizkessel mit Vitotronic 100 Stecker B Speicher Wassererwärmer § Kesseltemperatursensor C Heizkreis mit Mischer Speichertemperatursensor aJ A Temperatursensor...
  • Seite 9 Heizungsanlagenschemen Anlagenausführung 1 (Fortsetzung) Erforderliche Codierungen 02 : 2 modulierender Brennerbetrieb 03 : 1 Ölbetrieb (nicht rückstellbar) 0d : 1 Therm−Control wirkt auf Mischer der nachgeschalteten Heizkreise Automatische Umstellung 00 : 2 mit Speicher Wassererwärmer 4A : 1 Anschluss Temperatursensor der Therm−Control an Stecker aJA Falls erforderlich.
  • Seite 10 Heizungsanlagenschemen Anlagenausführung 1 (Fortsetzung) Mögliche Anwendungen Therm−Control Heizungsanlagen mit in Heizkessel Verdrahtung in Heizungsanlagen mit nähe installiertem Verteiler. Der Volu Heizkreisregelungen, die nicht über menstrom des Kesselwassers muss den LON−BUS an die Kesselkreisre zu drosseln sein. gelung angeschlossen werden. Erforderliche Codierung: 4C: 2".
  • Seite 11 Heizungsanlagenschemen Anlagenausführung 2 Rücklauftemperaturanhebung mit Beimischpumpe Vitogas 100 Vitomax 100, Vitomax 200 und Vitomax 300 Vitoplex 100, Typ SX1, Vitoplex 200, Typ SX2, und Vitoplex 300, Typ TX3 Vitorond 200 A Heizkessel mit Vitotronic 100 B Speicher Wassererwärmer C Heizkreis mit Mischer Stecker §...
  • Seite 12 Heizungsanlagenschemen Anlagenausführung 2 (Fortsetzung) Erforderliche Codierungen 02 : 2 modulierender Brennerbetrieb 03 : 1 Ölbetrieb (nicht rückstellbar) Temperatursensor an Stecker aJA wirkt auf Mischer der nachge 0d : 1 schalteten Heizkreise Automatische Umstellung 00 : 2 mit Speicher Wassererwärmer 4A : 1 Anschluss Temperatursensor T1 an Stecker aJA Anschluss Temperatursensor T2 an Stecker aJB 4b : 1 Falls erforderlich.
  • Seite 13 Heizungsanlagenschemen Anlagenausführung 2 (Fortsetzung) Mögliche Anwendungen Temperatursensor T1 Heizungsanlagen mit in Heizkessel Verdrahtung in Heizungsanlagen mit nähe installiertem Verteiler. Der Volu Heizkreisregelungen, die nicht über menstrom des Kesselwassers muss den LON−BUS an die Kesselkreisre zu drosseln sein. gelung angeschlossen werden. Erforderliche Codierung: 4C: 2".
  • Seite 14 Heizungsanlagenschemen Anlagenausführung 3 Rücklauftemperaturanhebung mit Beimischpumpe und 3−Wege−Mischer Vitogas 100 Vitomax 100, Vitomax 200 und Vitomax 300 Vitoplex 100, Typ SX1, Vitoplex 200, Typ SX2, und Vitoplex 300, Typ TX3 Vitorond 200 A Heizkessel mit Vitotronic 100 B Speicher Wassererwärmer C Heizkreis mit Mischer Stecker §...
  • Seite 15 Heizungsanlagenschemen Anlagenausführung 3 (Fortsetzung) Erforderliche Codierungen 02 : 2 modulierender Brennerbetrieb 03 : 1 Ölbetrieb (nicht rückstellbar) 0C : 1 stetige Rücklauftemperaturregelung Automatische Umstellung 00 : 2 mit Speicher Wassererwärmer 4A : 1 Anschluss Temperatursensor T1 an Stecker aJA Anschluss Temperatursensor T2 an Stecker aJB 4b : 1 Mögliche Anwendungen Wird die erforderliche Mindestrück...
  • Seite 16 Heizungsanlagenschemen Anlagenausführung 4 Anlage mit Therm−Control Vitoplex 100, Typ SX1, bis 460 kW, Vitoplex 200, Typ SX2, bis 560 kW, und Vitoplex 300, Typ TX3 A Heizkessel mit Vitotronic 100 Stecker B Speicher Wassererwärmer § Kesseltemperatursensor C Heizkreis mit Mischer aJ A Temperatursensor Therm Control...
  • Seite 17 Heizungsanlagenschemen Anlagenausführung 4 (Fortsetzung) Die Codierungen müssen an jeder Vitotronic 100 ausgeführt werden. Erforderliche Codierungen 01 : 2 Mehrkesselanlage mit Kaskadenregelung über LON BUS 01 : 3 Mehrkesselanlage mit externer Kaskadenregelung über Schaltkon takte 02 : 2 modulierender Brennerbetrieb 03 : 1 Ölbetrieb (nicht rückstellbar) Automatische Umstellung 4A : 1 Anschluss Temperatursensor Therm Control an Stecker aJA...
  • Seite 18 Heizungsanlagenschemen Anlagenausführung 4 (Fortsetzung) Therm−Control Mögliche Anwendungen Heizungsanlagen mit in Heizkessel Verdrahtung in Heizungsanlagen mit nähe installiertem Verteiler. Der Volu Heizkreisregelungen, die nicht über menstrom des Kesselwassers wird den LON−BUS an die Kesselkreis über die Motor−Drosselklappe regelung angeschlossen werden. gedrosselt. Erforderliche Codierungen: Bei Mehrkesselanlagen ohne 1"...
  • Seite 19 Heizungsanlagenschemen Anlagenausführung 5 Rücklauftemperaturanhebung mit Beimischpumpe für jeden Heizkessel Vitogas 100 Vitomax 100, Vitomax 200 und Vitomax 300 Vitoplex 100, Typ SX1, Vitoplex 200, Typ SX2, und Vitoplex 300, Typ TX3 Vitorond 200 A Heizkessel mit Vitotronic 100 B Speicher Wassererwärmer C Heizkreis mit Mischer Stecker §...
  • Seite 20 Heizungsanlagenschemen Anlagenausführung 5 (Fortsetzung) Die Codierungen müssen an jeder Vitotronic 100 ausgeführt werden. Erforderliche Codierungen 01 : 2 Mehrkesselanlage mit Kaskadenregelung über LON BUS 01 : 3 Mehrkesselanlage mit externer Kaskadenregelung über Schaltkon takte 02 : 2 modulierender Brennerbetrieb 03 : 1 Ölbetrieb (nicht rückstellbar) Automatische Umstellung 4A : 1 Anschluss Temperatursensor T1 an Stecker aJA...
  • Seite 21 Heizungsanlagenschemen Anlagenausführung 5 (Fortsetzung) Mögliche Anwendungen Temperatursensor T1 Heizungsanlagen mit in Heizkessel Verdrahtung in Heizungsanlagen mit nähe installiertem Verteiler. Der Volu Heizkreisregelungen, die nicht über menstrom des Kesselwassers wird den LON−BUS an die Kesselkreis über die Motor−Drosselklappe regelung angeschlossen werden. gedrosselt.
  • Seite 22 Heizungsanlagenschemen Anlagenausführung 6 Rücklauftemperaturanhebung mit gemeinsamer Beimischpumpe Vitomax 100, Vitomax 200 und Vitomax 300 Vitoplex 100, Typ SX1, Vitoplex 200, Typ SX2, und Vitoplex 300, Typ TX3 A Heizkessel mit Vitotronic 100 Stecker B Speicher Wassererwärmer § Kesseltemperatursensor C Heizkreis mit Mischer aJ A Temperatursensor T1 aJ B...
  • Seite 23 Heizungsanlagenschemen Anlagenausführung 6 (Fortsetzung) Die Codierungen müssen an jeder Vitotronic 100 ausgeführt werden. Erforderliche Codierungen 01 : 2 Mehrkesselanlage mit Kaskadenregelung über LON BUS 01 : 3 Mehrkesselanlage mit externer Kaskadenregelung über Schaltkon takte 02 : 2 modulierender Brennerbetrieb 03 : 1 Ölbetrieb (nicht rückstellbar) Temperatursensor an Stecker aJA wirkt auf Mischer der nachge 0d : 1...
  • Seite 24 Heizungsanlagenschemen Anlagenausführung 6 (Fortsetzung) Mögliche Anwendungen Wenn eine externe Kaskadenrege Heizungsanlagen mit in Heizkessel lung eingesetzt wird, müssen der nähe installiertem Verteiler. Der Volu Temperatursensor T2 und die Bei menstrom des Kesselwassers muss mischpumpe an einer der Vitotro über die Heizkreise zu drosseln sein. nic 100 angeschlossen werden.
  • Seite 25 Heizungsanlagenschemen Anlagenausführung 7 Verteilerpumpe und druckarmer Verteiler Vitogas 100 Vitomax 100, Vitomax 200 und Vitomax 300 Vitoplex 100, Typ SX1, Vitoplex 200, Typ SX2, und Vitoplex 300, Typ TX3 Vitorond 200 A Heizkessel mit Vitotronic 100 Stecker B Speicher Wassererwärmer §...
  • Seite 26 Heizungsanlagenschemen Anlagenausführung 7 (Fortsetzung) Die Codierungen müssen an jeder Vitotronic 100 ausgeführt werden. Erforderliche Codierungen 01 : 2 Mehrkesselanlage mit Kaskadenregelung über LON BUS 01 : 3 Mehrkesselanlage mit externer Kaskadenregelung über Schaltkon takte 02 : 2 modulierender Brennerbetrieb 03 : 1 Ölbetrieb (nicht rückstellbar) 0d : 1 Temperatursensor T1 wirkt auf Mischer der nachgeschalteten Heiz...
  • Seite 27 Heizungsanlagenschemen Anlagenausführung 7 (Fortsetzung) Temperatursensor T1 Mögliche Anwendungen Wenn der Verteiler in entfernt liegen Verdrahtung zum Drosseln des Volu den Unterstationen (> 20 m) menstroms in Heizungsanlagen mit angeordnet ist. Die Wärmeabgabe an Heizkreisregelungen, die nicht über die Heizkreise muss zu drosseln sein. den LON−BUS an die Kesselkreisre Bei Mehrkesselanlagen ohne gelung angeschlossen werden.
  • Seite 28 Heizungsanlagenschemen Anlagenausführung 8 Verteilerpumpe und Einspritzschaltung Vitogas 100 Vitomax 100, Vitomax 200 und Vitomax 300 Vitoplex 100, Typ SX1, Vitoplex 200, Typ SX2, und Vitoplex 300, Typ TX3 Vitorond 200 A Heizkessel mit Vitotronic 100 Stecker B Speicher Wassererwärmer § Kesseltemperatursensor C Heizkreis mit Mischer aJ A...
  • Seite 29 Heizungsanlagenschemen Anlagenausführung 8 (Fortsetzung) Die Codierungen müssen an jeder Vitotronic 100 ausgeführt werden. Erforderliche Codierungen 01 : 2 Mehrkesselanlage mit Kaskadenregelung über LON BUS 01 : 3 Mehrkesselanlage mit externer Kaskadenregelung über Schaltkon takte 02 : 2 modulierender Brennerbetrieb 03 : 1 Ölbetrieb (nicht rückstellbar) 0d : 1 Temperatursensor T1 wirkt auf Mischer der nachgeschalteten Heiz...
  • Seite 30 Heizungsanlagenschemen Anlagenausführung 8 (Fortsetzung) Temperatursensor T1 Mögliche Anwendungen Wenn der Verteiler in entfernt liegen Verdrahtung zum Drosseln des Volu den Unterstationen (>20m) angeord menstroms in Heizungsanlagen mit net ist und die Heizkreise bei Anfor Heizkreisregelungen, die nicht über derung sofort Wärme benötigen, z.B. den LON−BUS an die Kesselkreisre Luftheizgeräte.
  • Seite 31 Heizungsanlagenschemen Anlagenausführung 9 Rücklauftemperaturanhebung mit 3−Wege−Mischventil Vitogas 100 Vitomax 100, Vitomax 200 und Vitomax 300 Vitoplex 100, Typ SX1, Vitoplex 200, Typ SX2, und Vitoplex 300, Typ TX3 Vitorond 200 A Heizkessel mit Vitotronic 100 Stecker B Speicher Wassererwärmer § Kesseltemperatursensor C Heizkreis mit Mischer aJ A...
  • Seite 32 Heizungsanlagenschemen Anlagenausführung 9 (Fortsetzung) Die Codierungen müssen an jeder Vitotronic 100 ausgeführt werden. Erforderliche Codierungen 01 : 2 Mehrkesselanlage mit Kaskadenregelung über LON BUS 01 : 3 Mehrkesselanlage mit externer Kaskadenregelung über Schaltkon takte 02 : 2 modulierender Brennerbetrieb 03 : 1 Ölbetrieb (nicht rückstellbar) 0C : 1 stetige Rücklauftemperaturregelung Kesselkreispumpe an Stecker sL...
  • Seite 33 Heizungsanlagenschemen Anlagenausführung 10 Rücklauftemperaturanhebung mit hydraulischer Weiche und 3−Wege− Mischventil Vitogas 100 Vitomax 100, Vitomax 200 und Vitomax 300 Vitoplex 100, Typ SX1, Vitoplex 200, Typ SX2, und Vitoplex 300, Typ TX3 Vitorond 200 A Heizkessel mit Vitotronic 100 Stecker B Speicher Wassererwärmer §...
  • Seite 34 Heizungsanlagenschemen Anlagenausführung 10 (Fortsetzung) Die Codierungen müssen an jeder Vitotronic 100 ausgeführt werden. Erforderliche Codierungen 01 : 2 Mehrkesselanlage mit Kaskadenregelung über LON BUS 01 : 3 Mehrkesselanlage mit externer Kaskadenregelung über Schaltkon takte 02 : 2 modulierender Brennerbetrieb 03 : 1 Ölbetrieb (nicht rückstellbar) 0C : 1 stetige Rücklauftemperaturregelung Kesselkreispumpe an Stecker sL...

  • Seite 35: B Speicher Wassererwärmer C Heizkreis Mit Mischer D Neutralisationseinrichtung

    Heizungsanlagenschemen Anlagenausführung 11 Anlage mit Vitocrossal 300 A Heizkessel mit Vitotronic 100 Stecker B Speicher Wassererwärmer § Kesseltemperatursensor C Heizkreis mit Mischer Speichertemperatursensor D Neutralisationseinrichtung (Zubehör) Umwälzpumpe zur Spei cherbeheizung (Zubehör) fÖ Netzanschluss, 230V~/50 Hz Brenner, 1. Stufe lÖ Brenner, 2. Stufe/mod. aVD/aVH Externe Aufschaltung (siehe Seite 69)
  • Seite 36 Heizungsanlagenschemen Anlagenausführung 11 (Fortsetzung) Erforderliche Codierungen 02 : 2 modulierender Brennerbetrieb 0d : 0 ohne Therm Control Automatische Umstellung 00 : 2 mit Speicher Wassererwärmer Der Vitocrossal 300 wird über die Kesselkreisregelung betrieben angesteuert werden zweistufige oder modulierende Brenner. Falls erforderlich.

  • Seite 37: B Speicher Wassererwärmer C Heizkreis Mit Mischer D Niedertemperaturheizkreis

    Heizungsanlagenschemen Anlagenausführung 12 Mehrere Heizkreise und ein Niedertemperaturheizkreis Vitocrossal 300 A Heizkessel mit Vitotronic 100 Stecker B Speicher Wassererwärmer § Kesseltemperatursensor C Heizkreis mit Mischer Speichertemperatursensor D Niedertemperaturheizkreis (Zubehör) oder Umwälzpumpe zur Spei E Fußbodenheizkreis mit Mischer cherbeheizung (Zubehör) F Temperaturwächter fÖ...
  • Seite 38 Heizungsanlagenschemen Anlagenausführung 12 (Fortsetzung) Erforderliche Codierungen 02 : 2 modulierender Brennerbetrieb 0d : 0 ohne Therm Control Automatische Umstellung 00 : 2 mit Speicher Wassererwärmer Mögliche Anwendungen Der Vitocrossal 300 wird über die Bei Heizkreisen mit unterschiedlichen Kesselkreisregelung betrieben Temperaturen. angesteuert werden zweistufige oder modulierende Brenner.
  • Seite 39 Heizungsanlagenschemen Anlagenausführung 13 Mehrere Heizkreise und ein Niedertemperaturheizkreis Vitocrossal 300 A Heizkessel mit Vitotronic 100 Stecker B Speicher Wassererwärmer § Kesseltemperatursensor C Heizkreis mit Mischer fÖ Netzanschluss, 230V~/50 Hz D Neutralisationseinrichtung Brenner, 1. Stufe gS A1 Motor−Drosselklappe lÖ Brenner, 2. Stufe/mod. aVD/aVH Externe Aufschaltung (siehe Seite 69) Netzanschluss Zubehör...
  • Seite 40 Heizungsanlagenschemen Anlagenausführung 13 (Fortsetzung) Die Codierungen müssen an jeder Vitotronic 100 ausgeführt werden. Erforderliche Codierungen 01 : 2 Mehrkesselanlage mit Kaskadenregelung über LON BUS 01 : 3 Mehrkesselanlage mit externer Kaskadenregelung über Schaltkon takte 02 : 2 modulierender Brennerbetrieb 0d : 0 ohne Therm−Control Mögliche Anwendungen Motor−Drosselklappe...
  • Seite 41 Heizungsanlagenschemen Anlagenausführung 14 Mehrere Heizkreise und ein Niedertemperaturheizkreis Vitocrossal 300 Vitoplex 100, Typ SX1, Vitoplex 200, Typ SX2, Vitoplex 300, Typ TX3 A Heizkessel mit Vitotronic 100 Stecker B Speicher Wassererwärmer § Kesseltemperatursensor C Heizkreis mit Mischer aJ A Temperatursensor D Neutralisationseinrichtung Therm Control fÖ...
  • Seite 42 Heizungsanlagenschemen Anlagenausführung 14 (Fortsetzung) Die Codierungen müssen an jeder Vitotronic 100 ausgeführt werden. Erforderliche Codierungen 01 : 2 Mehrkesselanlage mit Kaskadenregelung über LON BUS 01 : 3 Mehrkesselanlage mit externer Kaskadenregelung über Schaltkon takte 02 : 2 modulierender Brennerbetrieb 03 : 1 Nur bei Vitotronic 100 für Vitoplex: Ölbetrieb (nicht rückstellbar) 0d : 0...
  • Seite 43 Heizungsanlagenschemen Anlagenausführung 14 (Fortsetzung) Mögliche Anwendungen Der Vitocrossal 300 hat zwei Rück Die Kaskaden und die Speicherrege laufstutzen. Die Heizkreise mit höhe lung müssen von einer übergeordne rer Rücklauftemperatur werden an ten Regelung erfolgen. den oberen Rücklaufstutzen, die mit den niedrigeren Temperaturen an Der Vitocrossal 300 (Führungskessel) den unteren Rücklaufstutzen ange und die nachfolgenden Niedertempe...
  • Seite 44 Heizungsanlagenschemen Anlagenausführung 15 Mehrere Heizkreise, ein Niedertemperaturheizkreis und Niedertemperaturkes sel mit Beimischpumpe Vitocrossal 300 Vitogas 100 Vitomax 100 Vitoplex 100, Typ SX1, Vitoplex 200, Typ SX2, und Vitoplex 300, Typ TX3 Vitorond 100 A Heizkessel mit Vitotronic 100 Stecker B Speicher Wassererwärmer §...
  • Seite 45 Heizungsanlagenschemen Anlagenausführung 15 (Fortsetzung) Die Codierungen müssen an jeder Vitotronic 100 ausgeführt werden. Erforderliche Codierungen 01 : 2 Mehrkesselanlage mit Kaskadenregelung über LON BUS 01 : 3 Mehrkesselanlage mit externer Kaskadenregelung über Schaltkon takte 02 : 2 modulierender Brennerbetrieb 03 : 1 Nur bei Vitotronic 100 für Niedertemperaturkessel: Ölbetrieb (nicht rückstellbar) 0d : 0...
  • Seite 46 Heizungsanlagenschemen Anlagenausführung 15 (Fortsetzung) Mögliche Anwendungen Der Vitocrossal 300 hat zwei Rück Die Kaskaden und die Speicherrege laufstutzen. Die Heizkreise mit höhe lung müssen von einer übergeordne rer Rücklauftemperatur werden an ten Regelung erfolgen. den oberen Rücklaufstutzen, die mit den niedrigeren Temperaturen an Der Vitocrossal 300 (Führungskessel) den unteren Rücklaufstutzen ange und die nachfolgenden Niedertempe...
  • Seite 47 Heizungsanlagenschemen Anlagenausführung 16 Mehrere Heizkreise, ein Niedertemperaturheizkreis und Vitoplex mit Therm− Control und Kesselkreispumpe Vitocrossal 300 Vitoplex 100 (90 bis 500 kW), Vitoplex 200 und Vitoplex 300, Typ TX3 (80 bis 1750 kW) A Heizkessel mit Vitotronic 100 Stecker B Speicher Wassererwärmer §...
  • Seite 48 Heizungsanlagenschemen Anlagenausführung 16 (Fortsetzung) Die Codierungen müssen an jeder Vitotronic 100 ausgeführt werden. Erforderliche Codierungen 01 : 2 Mehrkesselanlage mit Kaskadenregelung über LON BUS 01 : 3 Mehrkesselanlage mit externer Kaskadenregelung über Schaltkon takte 02 : 2 modulierender Brennerbetrieb 03 : 1 Nur bei Vitotronic 100 für Vitoplex: Ölbetrieb (nicht rückstellbar) 0d : 0...
  • Seite 49 Heizungsanlagenschemen Anlagenausführung 16 (Fortsetzung) Mögliche Anwendungen Die Vitocrossal 300 haben zwei Rück Bei Heizkreisen mit Temperatur− laufstutzen. Die Heizkreise mit höhe differenzen y 20 K. rer Rücklauftemperatur werden an den oberen Rücklaufstutzen, die mit Die Kaskaden und die Speicherrege den niedrigeren Temperaturen an lung müssen von einer übergeordne den unteren Rücklaufstutzen ange ten Regelung erfolgen.
  • Seite 50 Heizungsanlagenschemen Anlagenausführung 17 3−Wege−Mischventil, mehrere Heizkreise und ein Niedertemperaturheizkreis Vitocrossal 300 Vitomax 100, Vitomax 200 und Vitomax 300 Vitoplex 100, Typ SX1, Vitoplex 200, Typ SX2, und Vitoplex 300, Typ TX3 A Heizkessel mit Vitotronic 100 Stecker B Speicher Wassererwärmer §...
  • Seite 51 Heizungsanlagenschemen Anlagenausführung 17 (Fortsetzung) Die Codierungen müssen an jeder Vitotronic 100 ausgeführt werden. Erforderliche Codierungen 01 : 2 Mehrkesselanlage mit Kaskadenregelung über LON BUS 01 : 3 Mehrkesselanlage mit externer Kaskadenregelung über Schaltkon takte 02 : 2 modulierender Brennerbetrieb 03 : 1 Nur bei Vitotronic 100 für Niedertemperaturkessel: Ölbetrieb (nicht rückstellbar) 0C : 1 Nur bei Vitotronic 100 für Niedertemperaturkessel:...
  • Seite 52 Heizungsanlagenschemen Anlagenausführung 17 (Fortsetzung) Mögliche Anwendungen Die Vitocrossal 300 haben zwei Rück Bei Heizkreisen mit Temperatur− laufstutzen. Die Heizkreise mit höhe differenzen y 20 K. rer Rücklauftemperatur werden an Die Kaskaden und die Speicherrege den oberen Rücklaufstutzen, die mit lung müssen von einer übergeordne den niedrigeren Temperaturen an ten Regelung erfolgen.

  • Seite 53: Anlagenerweiterung

    Anlagenerweiterung Trinkwassererwärmung mit Speicherladesystem Nur in Verbindung mit Einkesselanlagen 21 17B A Heizkessel mit Vitotronic 300 Stecker B Vitocell−L 300 Klemmen 1 und 2: C Vitotrans 222 Speichertemperatursensor 1 (oben) Klemmen 2 und 3: Speichertemperatursensor 2 (unten) aJB Temperatursensor Vitotrans 222 sÖ...
  • Seite 54 Anlagenerweiterung Trinkwassererwärmung mit Speicherladesystem (Fortsetzung) Erforderliche Codierungen 4C : 1 Anschluss Primärpumpe an Stecker sÖ A1 Anschluss Motor für 3−Wege−Mischventil an Stecker gS A1 4E : 1 55 : 3 Speichertemperaturregelung Speicherladesystem Automatische Umstellung Anschluss Temperatursensor Vitotrans 222 an Stecker aJB 4b : 1 In Verbindung mit Anlagenausfüh In Verbindung mit Anlagenausfüh...

  • Seite 55: Anlage Mit Abgas /Wasser Wärmetauscher

    Anlagenerweiterung Anlage mit Abgas /Wasser Wärmetauscher Mit Beimischpumpe Mit Kesselkreispumpe...
  • Seite 56 Anlagenerweiterung Anlage mit Abgas /Wasser Wärmetauscher (Fortsetzung) Heizkessel mit Vitotronic 100 Erforderliche Codierung: Vitotrans 333 (Abgas /Wasser An jeder Vitotronic 100 mit Wärmetauscher) Vitotrans 333 4C : 3 einstellen. Umwälzpumpe Vitotrans 333 Motor Drosselklappe Umwälzpumpe und Motor Drossel Vitotrans 333 klappe Vitotrans 333 Motor Drosselklappe Heizkes Die Umwälzpumpe wird parallel zum...

  • Seite 57: Montage

    Montage Übersicht der elektrischen Anschlüsse A1/M1 A1/M1...
  • Seite 58 Montage Übersicht der elektrischen Anschlüsse (Fortsetzung) Grundleiterplatte Kleinspannung Grundleiterplatte 230 V~ § sÖ A1 Primärpumpe Speicherlade Kesseltemperatursensor Speichertemperatursensor system 2. Speichertemperatursensor oder bei Speicherladesystem Umwälzpumpe Abgas−/Was (Zubehör) ser−Wärmetauscher Abgastemperatursensor oder (Zubehör) Schaltausgang aJA Temperatursensor der Umwälzpumpe zur Speicher Therm−Control beheizung (Zubehör) oder Beimischpumpe (bauseits) Rücklauftemperatursensor T1...

  • Seite 59: Leitungen Einführen Und Zugentlasten

    Montage Leitungen einführen und zugentlasten Regelung auf dem Heizkessel montiert Leitungen von unten durch das Kesselvorderblech in den Anschlussraum der Regelung führen. Regelung seitlich am Heizkessel montiert Leitungen von unten aus dem Kabelkanal in die Regelung führen. A Leitungen mit angespritzter Zugentlastung B Bauseitige Leitungen Abmantellänge der Leitungen...

  • Seite 60: Kesselcodierstecker Einstecken

    Montage Kesselcodierstecker einstecken Nur den im Lieferumfang des Heizkessels enthaltenen Kesselcodierstecker einsetzen. Heizkessel Codierstecker Best.−Nr. Vitocrossal 300, Typ CM3 1042 7820 146 Vitocrossal 300, Typ CR3 1041 7820 145 Vitocrossal 300, Typ CT3 1040 7820 144 Vitocrossal 300, Typ CU3 1042 7820 146 Vitogas 100...

  • Seite 61: Sicherheitstemperaturbegrenzer Umstellen

    Montage Sicherheitstemperaturbegrenzer umstellen (falls erforderlich) Der Sicherheitstemperaturbegrenzer ist im Anlieferungszustand auf 120 ºC eingestellt. Achtung Soll der Sicherheitstemperaturbegrenzer auf 120 ºC stehen bleiben, muss zusätzlich ein Minimaldruckbegrenzer (siehe Seite 84 und 136) eingesetzt werden, um Personen− und Sachschäden zu vermeiden. Hinweis Bei Vitocrossal 300 und Vitogas 100 ist eine Umstellung auf 110 ºC erforder lich.
  • Seite 62 Montage Sicherheitstemperaturbegrenzer umstellen (Fortsetzung) Umstellung auf 110 oder 100 ºC (Fa. T&G)
  • Seite 63 Montage Sicherheitstemperaturbegrenzer umstellen (Fortsetzung) Umstellung auf 110 oder 100 ºC bei Fa. EGO A Schlitzschraube 1. Sicherheitsteil ausrasten und nach 2. Schlitzschraube drehen, bis der oben klappen. Schlitz auf 110 oder 100 ºC zeigt (Zurückstellen ist nicht mehr mög lich).
  • Seite 64 Montage Sicherheitstemperaturbegrenzer umstellen (Fortsetzung) Umstellung auf 110 oder 100 ºC bei Fa. JUMO 1. Sicherheitsteil ausrasten. 4. Sicherheitstemperaturbegrenzer ausbauen. 2. Abdeckung des Entriegelungs knopfes E entfernen. 5. Schraube drehen, bis der Zeiger auf 110 oder 100 ºC steht. 3. Mutter lösen.

  • Seite 65: Temperaturregler Umstellen

    Montage Temperaturregler umstellen (falls erforderlich) Umstellung auf 100 oder 110 ºC Der Temperaturregler ist im Anlieferungszustand auf 95 ºC eingestellt. 1. Drehknopf R ausdrücken und des gewählten Bereiches befindet. Drehknopf R nach rechts bis herausnehmen. zum Anschlag drehen. 2. Mit Spitzzange die in Abbildung markierten Nocken aus Anschlag Achtung scheibe herausbrechen.

  • Seite 66: Sensoren Anschließen

    Montage Sensoren anschließen 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 A Temperatursensor T2 oder Temperatursensor Speicherlade system B Temperatursensor Therm−Control oder Temperatursensor T1 C Speichertemperatursensor (Zubehör) D 2. Speichertemperatursensor in Verbindung mit Speicherladesys tem (Zubehör) E Kesseltemperatursensor F Abgastemperatursensor...

  • Seite 67: Pumpen Anschließen

    Montage Pumpen anschließen Verfügbare Pumpenanschlüsse sÖ Primärpumpe Speicherladesystem oder Umwälzpumpe Abgas /Wasser Wärmetauscher sA Umwälzpumpe zur Speicherbeheizung sL Beimischpumpe oder Kesselkreispumpe Pumpen 230 V~ L N PE L N PE Extern EIN/AUS Pumpen 400 V~ Nennstrom: 4 (2) A~ Empfohlene L1 L2 L3 N PE Anschluss leitung:...

  • Seite 68: Stellantrieb Mit Dreipunktausgang Anschließen

    Montage Stellantrieb mit Dreipunktausgang anschließen Verwendung als: H Drosselklappe H Mischer−Motor H 3−Wege−Mischventil Nennspannung: 230 V~ Nennstrom: max. 0,2 (0,1) A Empfohlene Anschluss− leitung: H05VV−F4G 0,75 mm oder H05RN−F4G 0,75 mm Laufzeit: 5 bis 199 s, einstellbar über Codieradresse 40" (Anlieferungszustand 125 s) | Auf...

  • Seite 69: Externe Aufschaltungen In Einkesselanlagen

    Montage Externe Aufschaltungen in Einkesselanlagen Betrieb mit zweistufigem Brenner Potenzialfreie Kontakte der Bei Anschluss einer externen übergeordneten Regelung: Aufschaltung sind die Anschlüsse an Stecker aVD und aVH erforderlich. 1. Brennerstufe ein Die Speichertemperaturregelung wird aktiviert, wenn der Speicher temperatursensor (Zubehör) ange 2.
  • Seite 70 Montage Externe Aufschaltungen in Einkesselanlagen (Fortsetzung) Einschalten 1. Brennerstufe Einschalten 1. und 2. Brennerstufe Kontakt geschlossen: Kontakt geschlossen: Die 1. Brennerstufe wird eingeschal Es werden beide Brennerstufen ein tet. Die 2. Brennerstufe wird nur zur geschaltet. Mindesttemperaturhaltung einge Die Kesselwassertemperatur wird schaltet.
  • Seite 71 Montage Externe Aufschaltungen in Einkesselanlagen (Fortsetzung) Niedertemperatur Heizkessel Betrieb mit modulierendem Brenner Anschluss modulierender Brenner: H 1. Brennerstufe fA von Vitotronic 100 H Steckverbindung lÖ von Vitotro nic 100 über Modulationsregler (bauseits) zur Steckverbindung lÖ am Brenner. H an der übergeordneten Regelung mit Modulationsregler die Mindest temperaturen 5 K über der unteren Kesselwassertemperatur des Heiz...
  • Seite 72 Montage Externe Aufschaltungen in Einkesselanlagen (Fortsetzung) Einstellungen an der Regelung Einschalten 1. Brennerstufe Codierung 01: Kontakt geschlossen: (Anlieferungszustand) Die 1. Brennerstufe wird eingeschaltet. Codierung 02: Zur Mindesttemperaturhaltung wird (Anlieferungszustand) der Brenner über die Vitotronic 100 auf Voll−Last geschaltet. Die lastab Die Kesselwassertemperatur muss hängige Modulation erfolgt über den auf den unteren Wert eingestellt...

  • Seite 73: A Vitotronic 100 B Brenneransteuerung C Frei

    Montage Externe Aufschaltungen in Einkesselanlagen (Fortsetzung) Vitocrossal 300 Betrieb mit modulierendem Brenner Anschluss modulierender Brenner: H 1. Brennerstufe fA von Vitotronic 100 H Steckverbindung lÖ von Vitotro nic 100 bleibt frei H 2. Brennerstufe lÖ modulierend von bauseitigem Modulationsregler Potenzialfreie Kontakte der übergeordneten Regelung mit Modulationsregler: 1.
  • Seite 74 Montage Externe Aufschaltungen in Einkesselanlagen (Fortsetzung) Einstellungen an der Regelung Einschalten 1. Brennerstufe Codierung 01: Kontakt geschlossen: (Anlieferungszustand) Die 1. Brennerstufe wird eingeschaltet. Die lastabhängige Modulation erfolgt Die Kesselwassertemperatur muss über den externen Modulationsreg auf den unteren Wert eingestellt ler. Die Kesselwassertemperatur wird werden.

  • Seite 75: Externe Aufschaltungen In Mehrkesselanlagen Ohne Lon

    Montage Externe Aufschaltungen in Mehrkesselanlagen ohne LON Betrieb mit zweistufigem Brenner Potenzialfreie Kontakte der Bei Anschluss einer externen übergeordneten Regelung: Aufschaltung sind die Anschlüsse an Stecker aVD und aVH erforderlich. Die Speichertemperaturregelung und 1. Brennerstufe ein die lastabhängige Kaskadenregelung müssen durch die externe Regelung erfolgen.
  • Seite 76 Montage Externe Aufschaltungen in Mehrkesselanlagen ohne LON (Forts.) Einschalten 1. und 2. Brennerstufe Kesselfreigabe, Drosselklappe Kontakt geschlossen: Kontakt geschlossen: Es werden beide Brennerstufen ein H Vitocrossal 300: geschaltet. Die Drosselklappe wird geöffnet. Die Kesselwassertemperatur wird H Niedertemperatur Heizkessel: durch die elektronische Maximaltem Zuerst wird die Vorwärmfunktion peraturbegrenzung begrenzt, wenn für Folgekessel aktiviert.
  • Seite 77 Montage Externe Aufschaltungen in Mehrkesselanlagen ohne LON (Forts.) Niedertemperatur Heizkessel Betrieb mit modulierendem Brenner Anschluss modulierender Brenner: H 1. Brennerstufe fA von Vitotronic 100 H Steckverbindung lÖ von Vitotro nic 100 über Modulationsregler (bauseits) zur Steckverbindung lÖ am Brenner. H an der übergeordneten Regelung mit Modulationsregler die Mindest temperaturen 5 K über der unteren Kesselwassertemperatur des Heiz...

  • Seite 78: A Vitotronic 100 B Brenneransteuerung

    Montage Externe Aufschaltungen in Mehrkesselanlagen ohne LON (Forts.) Potenzialfreie Kontakte der übergeordneten Regelung mit Modulationsregler: Kesselfreigabe, Drosselklappe auf oder zu 1. Brennerstufe (Grundlast) ein Modulationsregler: Brennerleistung verringern Brennerleistung erhöhen A Vitotronic 100 B Brenneransteuerung...
  • Seite 79 Montage Externe Aufschaltungen in Mehrkesselanlagen ohne LON (Forts.) Einschalten 1. Brennerstufe Einstellungen an jeder Regelung Codierung 01: 3 einstellen Kontakt geschlossen: Codierung 02: Die 1. Brennerstufe wird eingeschaltet. (Anlieferungszustand) Die Voll Last wird nur zur Mindest temperaturhaltung eingeschaltet. Die Die Einstellungen für den Sicher Kesselwassertemperatur wird durch heitstemperaturbegrenzer und die die elektronische Maximaltempera...
  • Seite 80 Montage Externe Aufschaltungen in Mehrkesselanlagen ohne LON (Forts.) Vitocrossal 300 Betrieb mit modulierendem Brenner Anschluss modulierender Brenner: H 1. Brennerstufe fA von Vitotronic 100 H Steckverbindung lÖ von Vitotro nic 100 bleibt frei H 2. Brennerstufe lÖ modulierend von bauseitigem Modulationsregler H über externe Anforderung aVH wird vom Modulationsregler die 1.
  • Seite 81 Montage Externe Aufschaltungen in Mehrkesselanlagen ohne LON (Forts.) Potenzialfreie Kontakte der übergeordneten Regelung mit Modulationsregler: Kesselfreigabe, Drosselklappe auf oder zu 1. Brennerstufe (Grundlast) ein Modulationsregler: Brennerleistung verringern Brennerleistung erhöhen A Vitotronic 100 B Brenneransteuerung C frei...
  • Seite 82 Montage Externe Aufschaltungen in Mehrkesselanlagen ohne LON (Forts.) Einstellungen an jeder Regelung Einschalten 1. Brennerstufe Codierung 01: 3 einstellen. Kontakt geschlossen: Die 1. Brennerstufe wird eingeschaltet. Die Einstellungen für den Sicher Die Kesselwassertemperatur wird heitstemperaturbegrenzer und die durch die elektronische Maximaltem weiteren Einstellungen sind von der peraturbegrenzung begrenzt, wenn Ausrüstung der Anlage mit den...

  • Seite 83: Externe Aufschaltungen In Mehrkesselanlagen Mit Lon

    Montage Externe Aufschaltungen in Mehrkesselanlagen mit LON Potenzialfreie Kontakte der über Heizkessel sperren geordneten Regelung: Kontakt geschlossen: Heizkessel sperren Der Heizkessel ist gesperrt. Er wird aus der Kesselfolge heraus Heizkessel in der genommen, d. h. Drosselklappe bzw. Kesselfolge als 3 Wege Mischventil zur stetigen letzten zuschalten Rücklauftemperaturregelung werden geschlossen, Beimisch oder Kessel...

  • Seite 84: Externe Anschlüsse An Stecker Abö

    Montage Externe Anschlüsse an Stecker aBÖ Achtung Nicht potenzialfreie Kontakte führen zu Kurz− oder Phasenschluss. Die externen Anschlüsse potenzialfrei ausführen. Auch wenn kein Anschluss vorgenommen wird, muss Stecker aBÖ eingesteckt bleiben. Für den Anschluss mehrerer Sicherheitseinrichtungen kann der Steckadapter für externe Sicherheitseinrichtungen (siehe Seite 136) eingesetzt werden. A Brücke STB STB Notbetrieb...

  • Seite 85: Sammelstörmeldung An Stecker Gö Anschließen

    Montage Externe Anschlüsse an Stecker aBÖ (Fortsetzung) Achtung anschließen. Der Anschluss externer Während der Abschaltung Regelungen kann zu Schäden besteht kein Frostschutz der des Heizkessels führen. Heizungsanlage und der Heiz An den Klemmen nur Geräte kessel wird nicht auf unterer für Sicherheitsabschaltungen, Kesselwassertemperatur z.B.

  • Seite 86: Kommunikationsmodul Lon Einstecken

    Montage Kommunikationsmodul LON einstecken (falls erforderlich) Kommunikationsmodul LON entspre chend Abbildung in die Regelung einstecken.

  • Seite 87: Lon Verbindung Herstellen

    Montage LON Verbindung herstellen Das Viessmann LON−System ist für die BUS−Topologie Linie" mit beidseiti gem Abschlusswiderstand ausgelegt. Anschluss mit Viessmann LON Verbindungsleitung A Regelung oder Vitocom B LON Verbindungsleitung C Abschlusswiderstand Anschluss mit H Viessmann LON Verbindungsleitung und H Viessmann LON Kupplung A Regelung oder Vitocom B LON Verbindungsleitung (max.
  • Seite 88 D Bis 99 Teilnehmer und entspre (Cat. 5) chende Anschlussdosen und Ver bindungsleitungen Hinweis E Viessmann Anschlussdosen, Für das Viessmann LON System wer Best. Nr. 7171 784 den die Adern 1 (orange) und 2 (orange/weiß) und die Abschirmung Hinweis benötigt.

  • Seite 89: Wechselstrombrenner Anschließen

    Betriebsstundenzähler Signal Flussrichtung: Regelung → Brenner Signal Flussrichtung: Brenner → Regelung Gerätebezeichnungen Sicherheitstemperatur begrenzer der Regelung Temperaturregler der Regelung Störsignal Brenner Betriebsstundenzähler A Zur Regelung B Zum Brenner Brenner ohne Stecker Gegenstecker von Viessmann oder vom Brennerhersteller montieren; Brennerleitung anschließen.
  • Seite 90 Montage Wechselstrombrenner anschließen (Fortsetzung) Klemmenbezeichnungen T6, T8 Regelkette 2. Brennerstufe ein bzw. Modulationsregler auf T6, T7 Regelkette 2. Brennerstufe aus bzw. Modulationsregler zu Signal Flussrichtung: Regelung → Brenner Signal Flussrichtung: Brenner → Regelung Farbkennzeichnung nach DIN IEC 60 757 schwarz braun blau A Zur Regelung...
  • Seite 91 Montage Wechselstrombrenner anschließen (Fortsetzung) Brenner ohne Gebläse Die Brennerleitungen sind im Lieferumfang des Heizkessels enthalten. Max. Stromaufnahme 6 (3) A. BK* BU Farbkennzeichnung nach DIN BK ³ B4 BK* ³ S3 IEC 60 757 BU ³ N schwarz BN ³ T2 schwarz mit Aufdruck braun A Zur Regelung...

  • Seite 92: Drehstrombrenner Anschließen

    Montage Drehstrombrenner anschließen Sicherheitskette potenzialfrei Achtung Eventuell muss am Brenner eine vorhandene Brücke von einem Außen leiter zur Steuerspannung entfernt werden. Angaben des Brennerherstellers unbedingt beachten! T6 T7 T8 A Regelung fÖ Netzanschluss der Regelung fA Brenner, 1. Stufe (Legende siehe Seite 161) B Hauptschütz (bauseits) lÖ...

  • Seite 93: Sicherheitskette Nicht Potenzialfrei

    Montage Drehstrombrenner anschließen Sicherheitskette nicht potenzialfrei Achtung Eventuell muss am Brenner eine vorhandene Brücke von einem Außen leiter zur Steuerspannung entfernt werden. Angaben des Brennerherstellers unbedingt beachten! T6 T7 T8 A Regelung fÖ Netzanschluss der Regelung fA Brenner, 1. Stufe (Legende siehe Seite 161) B Hauptschütz (bauseits) lÖ...

  • Seite 94: Netzanschluss

    Montage Netzanschluss Vorschriften Netzanschluss und Schutzmaßnahmen (z.B. FI Schaltung) sind gemäß IEC 364, den Anschlussbedingungen des örtlichen Energieversorgungsunter nehmens und den VDE Vorschriften auszuführen! Die Zuleitung zur Regelung muss vorschriftsmäßig abgesichert sein. Anforderungen an den Hauptschalter (falls erforderlich) Bei Feuerungsanlagen gemäß DIN VDE 0116 muss der bauseits installierte Hauptschalter die Anforderungen der DIN VDE 0116 Abschnitt 6 erfüllen.

  • Seite 95: Regelungsvorderteil Anbauen

    Montage Regelungsvorderteil anbauen...

  • Seite 96: Regelung Öffnen

    Montage Regelung öffnen...

  • Seite 97: Bedien− Und Anzeigeelemente

    Inbetriebnahme Bedien− und Anzeigeelemente A Schornsteinfeger Prüfschalter a/b Werteinstellung B Bedienfeld: Information Kesselwassertemperatur Bestätigung (bei Mehrkesselanlage Grundeinstellung C Temperaturregler ohne Funktion) D Entsperrung Übertemperatur Warmwassertemperatur E Netzschalter (bei Mehrkesselanlage F Sicherungen F1, F2 ohne Funktion) G TÜV Taster Abschaltbetrieb H Betriebsanzeige (grün) Nur Warmwasser (bei K Störungsanzeige (rot) Mehrkesselanlage ohne...

  • Seite 98: Sicherheitstemperaturbegrenzer Prüfen

    Inbetriebnahme Sicherheitstemperaturbegrenzer prüfen TÜV Taster muss bei der Prüfung Nach Abschalten des Brenners durch dauernd gedrückt werden den Sicherheitstemperaturbegrenzer (Stellung h) und es muss eine H Taster TÜV loslassen, H abwarten, bis die Kesselwasser Mindestströmung vorhanden sein. temperatur 15 bis 20 K (Kelvin) Die Mindestumwälzmenge sollte unter die eingestellte Absiche 10% der Umwälzmenge bei Nennlast...
  • Seite 99 Regelung ist Regelung ist nicht Regelung ist nicht Gerät ist Fehlermanager Fehlermanager Fehlermanager Fehlermanager Codierung Codierung Codierung 1" 0" 0" einstellen Viessmann Viessmann Viessmann Anlagennummer Anlagennummer Anlagennummer Codierung Codierung Codierung 98: 1" 98: 1" 98: 1" Fehlerüber Fehlerüber Fehlerüber wachung...

  • Seite 100: Teilnehmer Check Durchführen

    Inbetriebnahme Teilnehmer Check durchführen (in Verbindung mit LON−System) Mit dem Teilnehmer−Check wird die Kommunikation der am Fehlermanager angeschlossenen Geräte einer Anlage überprüft. Voraussetzungen: H Regelung muss als Fehlermanager codiert sein (Codierung 79: 1"). H In allen Regelungen muss die LON−Teilnehmer−Nr. codiert sein (siehe Seite 98).

  • Seite 101: Codieradressen An Die Anlagenausführung Anpassen

    4C" Funktion Stecker sÖ 4d" Funktion Stecker sL 4E" Funktion Stecker gS 77 LON Teilnehmernummer 79 Fehlermanager 98 Viessmann Anlagennummer 9C Überwachung LON−Teilnehmer Hinweis Die Regelung muss je nach Ausstattung der Anlage angepasst werden. Siehe Codierung 1 und 2 ab Seite 139.
  • Seite 102 Inbetriebnahme Codieradressen an die Anlagenausführung anpassen (Forts.) Regelung an zweistufigen Brenner anpassen 6. Mit a Funktion Brenner 1. Brenner in Betrieb nehmen. 1. Stufe ein" (Anzeige im Dis 2. Schornsteinfeger−Prüfschalter auf play: 1) aktivieren. h stellen (siehe Seite 127). 7. Minimale Brennerleistung (Grund 3.

  • Seite 103: Mit B Funktion Modulierender

    Inbetriebnahme Codieradressen an die Anlagenausführung anpassen (Forts.) Regelung an modulierenden Brenner anpassen Hinweis Der Brenner muss einreguliert sein. Um einen großen Modulationsbereich zu erreichen, soll die minimale Leistung möglichst niedrig eingestellt sein (Schornstein bzw. Abgasanlage beachten). 1. Brenner in Betrieb nehmen. 7.

  • Seite 104: Ausgänge (Aktoren) Und Sensoren Prüfen

    Inbetriebnahme Codieradressen an die Anlagenausführung anpassen (Forts.) Adresse Einstellung von Einer− und Zehner−Stelle der ermittelten Maximalleistung; z.B. Max.−Leistung: 225 kW hier einstellen: 25 Werte bis einschließlich 199 kW können direkt eingegeben werden. Hunderter−Stelle der ermittelten Maximalleistung; z.B. Max.−Leistung: 225 kW hier einstellen: 2 Ermittelte Laufzeit in Sekunden Verhältnis von Grundleistung und Max.−Leistung in Prozent;...
  • Seite 105 Inbetriebnahme Ausgänge (Aktoren) und Sensoren prüfen (Fortsetzung) Folgende Relaisausgänge können je nach Anlagenausstattung angesteuert werden: Anzeige Relaisfunktion im Display Brenner bzw. 1. Stufe Ein Brenner 1. und 2. Stufe Ein bzw. Modulation Auf Brenner Modulation Neutral Brenner 1. Stufe Ein (Modulation Zu) Ausgang 20 Ein Ausgang 29 Ein Ausgang 52 Auf...

  • Seite 106: Serviceabfragen Übersicht Serviceebenen

    Serviceabfragen Übersicht Serviceebenen Funktion Einstieg Ausstieg Seite L und d ca. 2 s gleichzei L und d ca. 1 s Teilnehmer−Check gleichzeitig drücken in Verbindung mit tig drücken d drücken K und d ca. 2 s gleichzei Relaistest tig drücken K und G ca.

  • Seite 107: Temperaturen, Kesselcodierstecker Und Kurzabfragen

    Serviceabfragen Temperaturen, Kesselcodierstecker und Kurzabfragen 1. K und G ca. 2 s gleichzeitig 3. d drücken. drücken. Ausstieg aus Diagnose−Ebene. Einstieg in Diagnose−Ebene. 2. Mit a oder b gewünschte Abfrage anwählen. Folgende Werte können je nach Anlagenausstattung abgefragt werden (Kurzabfragen siehe Seite 108): Anzeige im Display Bedeutung Hinweise...
  • Seite 108 2 = 2. Stufe/ 2 = Regeln Voll Last 3 = Regeln 4 = Regeln 5 = Auf 6 = Nachlauf frei frei Leistungsreduzierung 0 = Aus; 1 bis 100 % frei Gerätekennung Prüfcode für Viessmann hexadezimal: A0 Servicetechniker dezimal:160...

  • Seite 109: Betriebszustände Abfragen

    Serviceabfragen Betriebszustände abfragen 1. c drücken. 3. c drücken. Abfrage Betriebszustände ist Abfrage Betriebszustände ist aktiviert. beendet. 2. Mit a oder b gewünschte Betriebszustand−Abfrage wählen. Folgende Betriebszustände können je nach Anlagenausstattung abgefragt werden: Anzeige im Display Bedeutung Hinweise LON−Teilnehmer−Nummer Nur mit Kommunikations modul LON º...
  • Seite 110 Serviceabfragen Betriebszustände abfragen (Fortsetzung) Anzeige im Display Bedeutung Hinweise Mit e können die Betriebsstunden Brenner h (2. Stufe) Betriebsstunden auf 0 0 0 9 5 7 2 gesetzt werden. Ange zeigte Betriebsstunden nur ca. Werte Mit e können die Bren P P P Brennerstarts nerstarts auf 0 gesetzt...

  • Seite 111: Wartungsanzeigen Abfragen Und Zurücksetzen

    Serviceabfragen Wartungsanzeigen abfragen und zurücksetzen Nachdem über Codieradressen 1F, 21 und 23 (siehe Seite 144) vorgege bene Grenzwerte erreicht werden, erscheint im Display der Bedieneinheit blin kend eine der folgenden Anzeigen und die rote Störungsanzeige blinkt. Hinweis Wird eine Wartung durchgeführt, bevor eine Wartungsanzeige erscheint, Codierung 24:1 einstellen und anschließend Codierung 24:0;...

  • Seite 112: Störungsbehebung Störungen Mit Störungsanzeige An Der Bedieneinheit

    Störungsbehebung Störungen mit Störungsanzeige an der Bedieneinheit Die rote Störungsanzeige blinkt bei jeder Störung. Bei einer Störungsmeldung blinkt im Display ein Störungscode (siehe Seite 113). Mit a oder b weitere Störungs codes aufrufen. Mit d kann eine Störung quittiert werden. Die Störungsanzeige wird ausgeblendet, die rote Störungsan zeige blinkt weiter.
  • Seite 113 Störungsbehebung Störungen mit Störungsanzeige an der Bedieneinheit (Forts.) Störungs Störungsursache Maßnahme Verhalten der code Anlage Regelbetrieb Wartung Wartung durch 0F wird nur in der führen Fehlerhistorie ange Hinweis zeigt. Nach Wartung Codierung 24:0 einstellen. Brenner wird über Kurzschluss Kesseltemperatur Temperaturregler Kesseltemperatur sensor prüfen (siehe ein−...
  • Seite 114 Störungsbehebung Störungen mit Störungsanzeige an der Bedieneinheit (Forts.) Störungs Störungsursache Maßnahme Verhalten der code Anlage Speicherladepumpe Unterbrechung Speichertemperatur ein: Speichertempera sensor prüfen Speicher−Solltem tursensor 1 (siehe Seite 130) peratur = Kessel− Solltemperatur, Vor rangschaltungen sind aufgehoben oder Mit Speicherlade− system: Speicherbeheizung wird durch Speichertempera...
  • Seite 115 Störungsbehebung Störungen mit Störungsanzeige an der Bedieneinheit (Forts.) Störungs Störungsursache Maßnahme Verhalten der code Anlage Regelbetrieb Kurzschluss Sensor an der Solar Kollektortempera regelung prüfen Es werden nur die tursensor, Störungscodes der Solarregelung ange Anschluss an S1 der Vitosolic zeigt Kurzschluss Speichertemperatur sensor, Anschluss an S2 der Vitosolic...
  • Seite 116 Störungsbehebung Störungen mit Störungsanzeige an der Bedieneinheit (Forts.) Störungs Störungsursache Maßnahme Verhalten der code Anlage Stecker aJA ein Regelbetrieb Konfigurationsfeh ler Therm Control: stecken Stecker aJA des Bei Vitocrossal Temperatursensors muss Codierung der Therm Control 0d:0" eingestellt nicht eingesteckt sein Stecker aJB ein Regelbetrieb, evtl.
  • Seite 117 Störungsbehebung Störungen mit Störungsanzeige an der Bedieneinheit (Forts.) Störungs Störungsursache Maßnahme Verhalten der code Anlage Regelbetrieb Kommunikations Anschlüsse prüfen, fehler ggf. Bedieneinheit Bedieneinheit tauschen (siehe Seite 128) Schornsteinfeger Interner Elektronik Elektronikleiter Prüfbetrieb fehler platte prüfen, ggf. tauschen Regelbetrieb bC 5 Konstantbetrieb Ungültige Codierung...
  • Seite 118 Störungsbehebung Störungen mit Störungsanzeige an der Bedieneinheit (Forts.) Störungs Störungsursache Maßnahme Verhalten der code Anlage Regelbetrieb Störung der Kom Anschlüsse, Leitun munikation mit gen prüfen, evtl. Funktionserweite Funktionserweite rung 0 bis 10 V rung austauschen (siehe Seite 133). Ohne Funktionser weiterung Codie rung 9d : 0 ein stellen...
  • Seite 119 Störungsbehebung Störungen mit Störungsanzeige an der Bedieneinheit (Forts.) Störungs Störungsursache Maßnahme Verhalten der code Anlage Regelbetrieb Kommunikations Steckadapter für fehler Steck externe Sicherheits adapter für externe einrichtungen (siehe Sicherheitseinrich Seite 135) und tungen Anschlussleitung prüfen. Ohne Steckadapter Codierung 94 : 0 einstellen Fehler Kommunikations...

  • Seite 120: Störungsmeldungen Lon−Teilnehmer

    Störungsbehebung Störungen mit Störungsanzeige an der Bedieneinheit (Forts.) Störungsmeldungen LON−Teilnehmer Nur, wenn Regelung Fehlermanager ist (Codierung 79:1"). Störungs Störungsursache Maßnahme Verhalten der code Anlage Regelbetrieb An Teilnehmer, z.B. Fehlercode an Teil 12 (Vitotronic 050), nehmer auslesen liegt ein Fehler vor Montage−...

  • Seite 121: Störungscodes Aus Störungsspeicher (Fehlerhistorie) Auslesen

    Störungsbehebung Störungen mit Störungsanzeige an der Bedieneinheit (Forts.) Störungs Störungsursache Maßnahme Verhalten der code Anlage Regelbetrieb Fehlermeldung an Externe Anschlüsse Vitocom 300 aktiv an Vitocom 300 prüfen Keine Verbindung Codierungen zur Vitocom 300 prüfen (siehe Seite 99) Verbindungslei tung LON prüfen Teilnehmerliste aktualisieren (siehe Seite 99)

  • Seite 122: Funktionsbeschreibung Kesseltemperaturregelung

    Funktionsbeschreibung Kesseltemperaturregelung Kurzbeschreibung Die Regelung der Kesselwassertem Codieradressen, die Einfluss auf die peratur erfolgt durch Ansteuern des Kesseltemperaturregelung nehmen zweistufigen bzw. modulierenden 02 bis 06, 08 bis 0A, 13 bis 1C Brenners. Beschreibung siehe Seite 140. Der Kesselwassertemperatur−Soll wert wird durch verschiedene Vorga ben bestimmt: H Sollwertvorgabe an der Taste O der Regelung...
  • Seite 123 Funktionsbeschreibung Kesseltemperaturregelung (Fortsetzung) Funktionen Die Kesselwassertemperatur wird über eine Mehrfachtauchhülse von drei Fühlern getrennt erfasst: H Sicherheitstemperaturbegrenzer STB (Flüssigkeitsausdehnung) H Temperaturregler TR (Flüssigkeitsausdehnung) H Kesseltemperatursensor KTS (Widerstandsänderung PT 500) Regelbereichsgrenzen oben Regelbereichsgrenze unten H Sicherheitstemperaturbegrenzer Die Regelung regelt im Normalbe STB 120 ºC, umstellbar auf 110 trieb und bei Frostschutzschaltung oder 100 ºC...

  • Seite 124: Speichertemperaturregelung

    Funktionsbeschreibung Speichertemperaturregelung (nur bei Einkesselanlagen) Kurzbeschreibung Bei der Speichertemperaturregelung Codieradressen, die Einfluss auf die handelt es sich um eine Konstantre Speichertemperaturregelung gelung. Sie erfolgt durch Ein− und nehmen Ausschalten der Umwälzpumpe zur 4E, 54, 55, 56, 58 bis 5A, 60 bis 63, Speicherbeheizung.
  • Seite 125 Funktionsbeschreibung Speichertemperaturregelung (nur bei Einkesselanlagen) (Fortsetzung) Regelablauf H Nach einer Speicherbeheizung läuft H Sofortiges Einschalten der die Umwälzpumpe zur Speicherbe Umwälzpumpe zur Speicherbehei heizung so lange nach, bis zung (Codierung 61:1). die Differenz zwischen Kessel wasser und Trinkwassertempera Speicher−Wassererwärmer ist warm tur kleiner als 7 K ist oder (Sollwert +2,5 K) die witterungsgeführte Vorlauf...
  • Seite 126 Funktionsbeschreibung Speichertemperaturregelung (nur bei Einkesselanlagen) (Fortsetzung) Codierung 55:2": H Das 3−Wege−Mischventil öffnet und Speichertemperaturregelung mit 2 regelt anschließend auf den vorge Speichertemperatursensoren gebenen Sollwert. H Die Umwälzpumpe zur Speicher Der 1. Speichertemperatursensor gibt beheizung taktet so lange (wird die Umwälzpumpe zur Speicher kurzzeitig ein−...

  • Seite 127: Bauteile

    Bauteile Bauteile aus der Einzelteilliste Einzelteilliste siehe Seite . Grundleiterplatte 230 V~ Elektronikleiterplatte Die Grundleiterplatte enthält: Mikroprozessor mit Software H Relais und Ausgänge zum Ansteu ern der Pumpen, Stellglieder und Bei Austausch der Leiterplatte: des Brenners 1. Codierungen und Einstellungen an H Steckplatz für Netzteilleiterplatte der Regelung notieren.

  • Seite 128: Stecker Abö

    Bauteile Bauteile aus der Einzelteilliste (Fortsetzung) Bedieneinheit Kommunikationsmodul LON (Zubehör) Einstellung von: H Betriebsprogramm Elektronikleiterplatte zum Datenaus H Sollwerten tausch mit weiteren Regelungen bzw. H Codierungen Vitocom 300. Unterbrechung der Kommunikation Anzeige von: wird angezeigt. H Temperaturen H Betriebszuständen Sicherheitstemperatur H Störungen begrenzer Sicherungen...

  • Seite 129: Bauteile Aus Der Einzelteilliste

    Bauteile Bauteile aus der Einzelteilliste (Fortsetzung) TÜV Taster Zur Prüfung des Sicherheitstempera turbegrenzers. Beschreibung siehe Seite 98. Temperaturregler H Typ TR 55.18029.020, Fa. EGO, DIN TR 110302 oder EM 1 TK/b1 60002846, Fa. JUMO, DIN TR 77703 oder Typ 751.X32X6.01A, Fa. T&G, DIN TR 96803 H Ist im Anlieferungszustand auf 95 ºC eingestellt, umstellbar auf...
  • Seite 130 Bauteile Bauteile aus der Einzelteilliste (Fortsetzung) Kesseltemperatursensor und Speichertemperatursensor Anschluss Siehe Seite 66. Sensor prüfen 1. Stecker § bzw. % abziehen. 2. Widerstand des Sensors an Klem men 1 und 2 bzw. 2 und 3 (wenn ein zweiter Speicher temperatursensor angeschlossen ist) des Steckers messen.
  • Seite 131 Bauteile Bauteile aus der Einzelteilliste (Fortsetzung) Anlegetemperatursensor und Tauchtemperatursensor Zur Erfassung der Rücklauftemperatur. Anschluss Siehe Seite 66. Sensor prüfen 1. Stecker aJ abziehen. 2. Widerstand des Sensors an Klem men 1 und 2 des Steckers messen. 3. Messergebnis mit Isttemperatur vergleichen (Abfrage siehe Seite 107).

  • Seite 132: Abgastemperatursensor

    Bauteile Abgastemperatursensor, Best.−Nr. 7450 630 Der Sensor erfasst die Abgastemperatur und überwacht den eingegebenen Grenzwert. Anschluss Siehe Seite 66. Abgastemperatursensor prüfen 1. Stecker aG abziehen. 1020 2. Widerstand des Sensors an Klem men 1 und 2 des Steckers messen. 3. Messergebnis mit Isttemperatur vergleichen (Abfrage siehe Seite 107).

  • Seite 133: Kesselcodierstecker

    Bauteile Kesselcodierstecker Zur Abstimmung der Arbeitsweise der Regelung auf den Heizkessel (siehe Seite 60). Funktionserweiterung 0 bis 10 V, Best.−Nr. 7174 718 Zur Vorgabe eines zusätzlichen Anlagen Sollwertes über einen 0 bis 10 V Eingang im Bereich von 10 bis 100 ºC oder 30 bis 120 ºC. Zur Signalisierung des reduzierten Betriebs.
  • Seite 134 Bauteile Funktionserweiterung 0 bis 10 V (Fortsetzung) Einkesselanlage mit Funktion Voraussetzung an der Vitotronic Vitotronic 100 Anforderungen an den Codierung 01:1" Kessel entsprechend eingestellter Betriebsart und der Solltemperatur, 0−10−V−Aufschaltung bewirkt zusätzlichen Sollwert Mehrkesselanlage mit Funktion Voraussetzung Fremdkaskade Vitotronic 100 mit Frei Kesselkreisregelung Codierung 01:3"...

  • Seite 135: Steckadapter Für Externe Sicherheitseinrichtungen

    Bauteile Steckadapter für externe Sicherheitseinrichtungen, Best.−Nr. 7143 526 Zum Anschluss externer Sicherheitseinrichtungen nach DIN 4751−2 H Wassermangelsicherung H Maximaldruckbegrenzer H Minimaldruckbegrenzer H zusätzlicher Sicherheitstemperaturbegrenzer Außerdem für den Anschluss H Externe Regelabschaltung des Brenners H 3 externe Störmeldungen. Oberer Teil des Steckadapters Potenzialfreier Kontakt an Stecker a−D.

  • Seite 136: A Anschlussraum B Externe Sicherheitseinrichtungen

    Bauteile Steckadapter für externe Sicherheitseinrichtungen (Fortsetzung) Unterer Teil des Steckadapters X7 D X2 D X1 E X3 D 6 5 4 3 2 1 6 5 4 3 2 1 A Anschlussraum G Anschluss für Leitung mit B Externe Sicherheitseinrichtungen Stecker aBÖ...

  • Seite 137: Nebenluftvorrichtung Vitoair

    Bauteile Nebenluftvorrichtung Vitoair, Best.−Nr. 7338 725 und 7339 703 A Zum Brenner Farbkennzeichnung nach DIN B Zur Regelung IEC 60 757 schwarz GN/YE grün/gelb Funktionsprüfung H Brennerstillstand → Drehknopf am Motor drücken und gleichzeitig in Mittelstellung drehen. Drehknopf muss sich in Rich tung 5"...

  • Seite 138: Motorisch Gesteuerte Abgasklappe

    Bauteile Motorisch gesteuerte Abgasklappe, Best.−Nr. 9586 973 und 9586 974 Bei Anschluss Brücke EIN EIN TR" EIN/TR" entfernen. N STB TR TR 1 2 3 A Zur Regelung B Abgasklappenmotor C Endschalter Funktionsprüfung Wenn die Abgasklappe 90 % des Durch Spannungsmessung kann die Rohrquerschnitts freigegeben und Funktion des Schalters geprüft wer der Endschalter durchgeschaltet hat,...

  • Seite 139: Codierungen In Den Anlieferungszustand Zurücksetzen

    Codierungen Codierungen in Anlieferungszustand zurücksetzen 1. L und G ca. 2 s gleichzeitig drü 2. e drücken. cken, bis die ersten beiden Pfeile im Display erscheinen. Codierung 1 Codierung 1 aufrufen 1. K und L ca. 2 s gleichzeitig drü 3.
  • Seite 140 Codierungen Codierung 1 (Fortsetzung) Codierung im Anlieferungszustand Mögliche Umstellung Kessel/Brenner 02 : zweistufiger Brenner 02 : einstufiger Brenner 02 : modulierender Brenner 03 : Gasbetrieb 03 : Ölbetrieb (nicht rückstellbar) 03 : stellt sich automatisch ein, wenn ein falscher Kesselco dierstecker eingesteckt ist Brenner (mod.) (siehe Seite 103) 05 : 70...

  • Seite 141: Codierung 2 Aufrufen

    Codierungen Codierung 2 Codierung 2 aufrufen 1. L und G ca. 2 s gleichzeitig 3. Mit a oder b Wert ändern; mit d bestätigen. drücken bis die ersten beiden Pfeile im Display erscheinen; Der Wert ist gespeichert und blinkt mit d bestätigen. ca.
  • Seite 142 Codierungen Codierung 2 (Fortsetzung) Codierung im Anlieferungszustand Mögliche Umstellung Kessel/Brenner (Fortsetzung) 04 : Schalthysterese 04 : Schalthysterese 4 K (Hinweise siehe Seite 151) Schalthysterese wärmebe darfsgeführt: 04 : ERB50 Funktion (Werte von 6 bis 12 K) 04 : ERB80 Funktion (Werte von 6 bis 20 K) Brenner (mod.) (siehe Seite 103) 05 : 70...
  • Seite 143 Codierungen Codierung 2 (Fortsetzung) Codierung im Anlieferungszustand Mögliche Umstellung Brenner (zweistufig/mod.) (siehe Seite 102) (Fortsetzung) 09 : Maximalleistung Brenner 09 : Maximalleistung einstellbar in kW von 0 bis 19 900 kW; 09 : 199 1 Einstellschritt ¢ 100 kW 0A : Grundleistung Brenner in 0A : in kW...
  • Seite 144 Codierungen Codierung 2 (Fortsetzung) Codierung im Anlieferungszustand Mögliche Umstellung Kessel/Brenner (mod.) (siehe Seite 103) 15 : 10 Laufzeit Stellantrieb 15 : Laufzeit einstellbar 10 s von 5 bis 199 s; bei 15 : 199 Vitocrossal 300, Typ CV3, mit MatriX−Brenner 15 : 19" einstellen Brenner (zweistufig/mod.) 16 :...
  • Seite 145 Codierungen Codierung 2 (Fortsetzung) Codierung im Anlieferungszustand Mögliche Umstellung Kessel/Brenner 23 : Kein Zeitintervall für Bren 23 : Zeitintervall einstellbar nerwartung von 1 bis 24 Monate 23 : 24 24 : Keine Wartungsanzeige 24 : Wartungsanzeige im Dis play (Adresse wird automa tisch gesetzt, muss manuell nach Wartung zurückgesetzt werden)

  • Seite 146: Sensor Aja Vorhanden

    Codierungen Codierung 2 (Fortsetzung) Codierung im Anlieferungszustand Mögliche Umstellung Kessel 2d : Beimischpumpenregelfunk 2d : Beimischpumpenregelfunk tion nur bei Kesselfreigabe tion unabhängig von der Kesselfreigabe ein Allgemein 40 : 125 Laufzeit Stellantrieb Dros 40 : Laufzeit einstellbar selklappe, 3 Wege Mischer von 5 bis 199 s oder Mischer Motor in Ver 40 : 199...
  • Seite 147 Codierungen Codierung 2 (Fortsetzung) Codierung im Anlieferungszustand Mögliche Umstellung Warmwasser 55 : Speicherbeheizung, 55 : Adaptive Speicherbehei Hysterese ± 2,5 K zung aktiv (Anstiegsge schwindigkeit der Speicher temperatur bei Trinkwasser erwärmung wird berück sichtigt) 55 : Speichertemperaturregelung mit 2 Speichertemperatur sensoren 55 : Speichertemperaturregelung...
  • Seite 148 Codierungen Codierung 2 (Fortsetzung) Codierung im Anlieferungszustand Mögliche Umstellung Warmwasser (Fortsetzung) 61 : Umwälzpumpe schaltet 61 : Umwälzpumpe wird kessel sofort ein temperaturabhängig einge schaltet 62 : Umwälzpumpe ohne Nach 62 : 10 Umwälzpumpe mit max. lauf 10 min Nachlauf 62 : Nachlaufzeit einstellbar von 1 bis 15 min...
  • Seite 149 Codierungen Codierung 2 (Fortsetzung) Codierung im Anlieferungszustand Mögliche Umstellung Allgemein 76 : Ohne Kommunikationsmodul 76 : Mit Kommunikationsmodul LON; wird automatisch erkannt 76 : Nicht einstellen! 77 : LON−Teilnehmernummer 77 : LON−Teinehmernummer einstellbar von 1 bis 99 77 : 99 Hinweis Jede Nummer darf nur einmal vergeben werden.
  • Seite 150 Codierungen Codierung 2 (Fortsetzung) Codierung im Anlieferungszustand Mögliche Umstellung Allgemein (Fortsetzung) 98 : Viessmann Anlagennummer 98 : Anlagennummer einstellbar (in Verbindung mit Überwa von 1 bis 5 chung mehrerer Anlagen 98 : über Vitocom 300) 9b : Externe Vorgabe der Vor...

  • Seite 151: Schalthysterese Brenner

    Codierungen Schalthysterese Brenner Schalthysterese 4 K (04:0) Zeit Soll −2 niedriger mittlerer hoher Warmebedarf Warmebedarf Warmebedarf Schalthysterese wärmebedarfsgeführt (nur mit Außentemperatursensor) ERB50 Funktion (04:1) Es stellen sich, je nach Wärmebedarf, Werte zwischen 6 bis 12 K ein. Zeit Soll −3 niedriger mittlerer hoher...
  • Seite 152 Codierungen...

  • Seite 153: Einzelteilliste

    Einzelteilliste Einzelteilliste Hinweise für Ersatzbestellungen! 052 Grundleiterplatte 230 V~ Best. Nr. und Herstell Nr. (siehe 054 Netzteilleiterplatte Typenschild A) sowie die Positions 056 Kommunikationsmodul LON nummer des Einzelteils (aus dieser 065 Brenneranschlussleitung mit Stecker fA (für Heizkessel mit Einzelteilliste) angeben. Handelsübliche Teile sind im örtli Öl /Gas Gebläsebrenner) und chen Fachhandel erhältlich.
  • Seite 154 Einzelteilliste Einzelteilliste (Fortsetzung)
  • Seite 155 Einzelteilliste Einzelteilliste (Fortsetzung)

  • Seite 156: Anschluss− Und Verdrahtungsschemen

    Anschluss− und Verdrahtungsschemen Übersicht...
  • Seite 157 Anschluss− und Verdrahtungsschemen Übersicht (Fortsetzung) A2 Grundleiterplatte Kleinspannung A3 Grundleiterplatte 230 V~ A6 Bedieneinheit A7 Leiterplatte Optolink/Schorn steinfeger−Prüfschalter A8 Elektronikleiterplatte A9 Kesselcodierstecker A10 Kommunikationsmodul LON A11 Netzteilleiterplatte A12 Kesselregelungsteil...

  • Seite 158: Grundleiterplatte Kleinspannung

    Anschluss− und Verdrahtungsschemen Grundleiterplatte Kleinspannung...
  • Seite 159 Anschluss− und Verdrahtungsschemen Grundleiterplatte Kleinspannung (Fortsetzung) § Kesseltemperatursensor Speichertemperatursensor (Zubehör) / 2. Speichertempe ratursensor bei Speicherlade system Abgastemperatursensor (Zubehör) aJA Temperatursensor der Therm−Control oder Temperatursensor T1 aJB Temperatursensor T2 oder Temperatursensor Speicher ladesystem aVD Externe Aufschaltung aVG KM−BUS−Teilnehmer (Zubehör) aVH Externe Aufschaltung LON Verbindungsleitung für Daten austausch der Regelungen Schornsteinfeger−Prüfschal−...
  • Seite 160 Anschluss und Verdrahtungsschemen Grundleiterplatte 230 V~...
  • Seite 161 Anschluss und Verdrahtungsschemen Grundleiterplatte 230 V~ (Fortsetzung) sÖ Schaltausgang Sicherung für Elektronik, oder Pumpen und Zubehör (über Stecker aBH) Primärpumpe Speicherladesys Sicherung für Brenner oder Sicherheitstemperatur begrenzer E 120 ºC Umwälzpumpe Abgas /Wasser Wärmetauscher (100 bzw. 110 ºC) Temperaturregler R Umwälzpumpe zur Speicherbe heizung 95 ºC...

  • Seite 162: Technische Daten

    Technische Daten Technische Daten Nennspannung: 230 V~ Nennbelastbarkeit der Relaisaus Nennfrequenz: 50 Hz gänge bei 230 V~ für Nennstrom: 2 x 6 A~ H Schalt− Leistungs ausgang aufnahme: oder Schutzklasse: Primärpumpe Schutzart: IP 20 D gemäß Speicherlade EN 60529, durch system Aufbau/Einbau zu oder...

  • Seite 163: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Abfragen, 107 Codierung 1 Abgasgeruch, 3 H aufrufen, 139 Abgasklappe, 138 H Übersicht, 139 Abgastemperatur, 107, 109 Codierung 2 Abgastemperatursensor H aufrufen, 141 H montieren, 66 H Gesamtübersicht, 141 H Bauteil, 132 Codierungen, Abgas−/Wasser−Wärmetauscher, 55 H an die Anlagenausfühung anpas Abschlusswiderstand, 87, 128 sen, 101 Adaptive Speicherbeheizung, 125, 147...
  • Seite 164 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Gasgeruch, 2 Maximaldruckbegrenzer, 136 Gefahr, 2 Maximale Anforderungstempera Grundleiterplatte 230 V~, 127, 160 tur, 107 Grundleiterplatte Kleinspan Maximaltemperatur− nung, 127, 158 begrenzung, 123, 140 Gültigkeitshinweis, 168 Minimaldruckbegrenzer, 136 Mischer−Motor, 68 Modulierender Brenner, Heizungsanlagenschemen, 7 H Regelung anpassen, 103 H anschließen, 89 Motor Drosselklappe, 68 Inbetriebnahme, 97...
  • Seite 165 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Störungscodes, 112 Sammelstörmeldung, 85 Störungsmeldung aufrufen, 112 Schalthysterese (Brenner), 151 Störungsspeicher, 121 Schornsteinfeger−Prüfschalter, 127 Sensoren prüfen, 104 Serviceebenen (Übersicht), 106 Tauchtemperatursensor, 131 Sicherheit, 2 Technische Daten, 162 Sicherheitseinrichtungen, 84, 135 Teilnehmer Check, 100 Temperaturen abfragen, 107, 109 Sicherheitsteil, 127 Sicherheitstemperaturbegrenzer Temperaturregler...
