ANSCHLUSS-HINWEISE
Auf der Rückseite des Hochton-Moduls befinden sich 2 Lautsprecheranschlussklemmen, die - mit geeigneten
Leitungen versehen - die Verbindung zum Hauptlautsprecher schaffen. Schließen Sie den 4PI PLUS V einfach
parallel zum Hauptlautsprecher an. Das bedeutet: „+" - Anschluss des Hochton-Moduls parallel zum „+" - An-
schluss des Hauptlautsprechers. Mit dem „-" - Anschluss verfahren Sie bitte entsprechend (siehe Bild C).
Besitzt der Haupt-Lautsprecher ein sog. Bi-Wiring-Terminal mit 4 Eingangsbuchsen, so sind bei eingesetzten
Brücken je 2 Buchsen parallel geschaltet, so dass das Anschlusskabel des 4PI PLUS V einfach mit dem
freien Buchsenpaar verbunden werden kann (siehe Bild D).
Falls der Haupt-Lautsprecher bereits im Bi-Wiring-Modus betrieben wird - d.h. zwei Kabelpaare vom
Verstärker kommend, Brücken aufgetrennt - sollte der 4PI PLUS V zusammen mit dem Hochtonteil des
Haupt-Lautsprechers verkabelt werden (siehe Bild E).
Es ist natürlich auch eine direkte Verbindung des 4PI PLUS V mit dem Verstärker möglich.
Falls Ihr Endverstärker 2 Paar Lautsprecheranschlussbuchsen besitzt, kann das zweite Paar für den
ELAC 4PI PLUS V benutzt werden. Hierfür muss in der Regel der Lautsprecher-Wahlschalter am
Verstärker entsprechend eingestellt werden (z.B. Speakers A + B).
Dann ist auch eine einfache Zu- und Abschaltmöglichkeit für den 4PI PLUS V gegeben.
Bis ca. 4 Meter Anschlusslänge genügen 2 x 1.5 mm², bei größeren Längen sollten 2 x 2.5 mm²,
mit besonders niederohmigen Haupt-Lautsprechern sogar 2 x 4 mm² äquivalenter Leiterquerschnitt
eingesetzt werden.
Da jedoch mit steigender Länge zunehmend die Induktivität des Kabels als Höhen-begrenzender Einfluss
entscheidend wird, lohnt es sich auf einen induktivitätsarmen Aufbau des Kabels zu achten. Er ist durch eng
beieinander liegende, idealerweise mehrere, kreuzweise miteinander verwobene Hin- und Rückleiter zu
erkennen. Bei längeren Kabelstrecken ist dieser Typ für Kombinationen mit dem ELAC 4PI PLUS V am
besten geeignet.

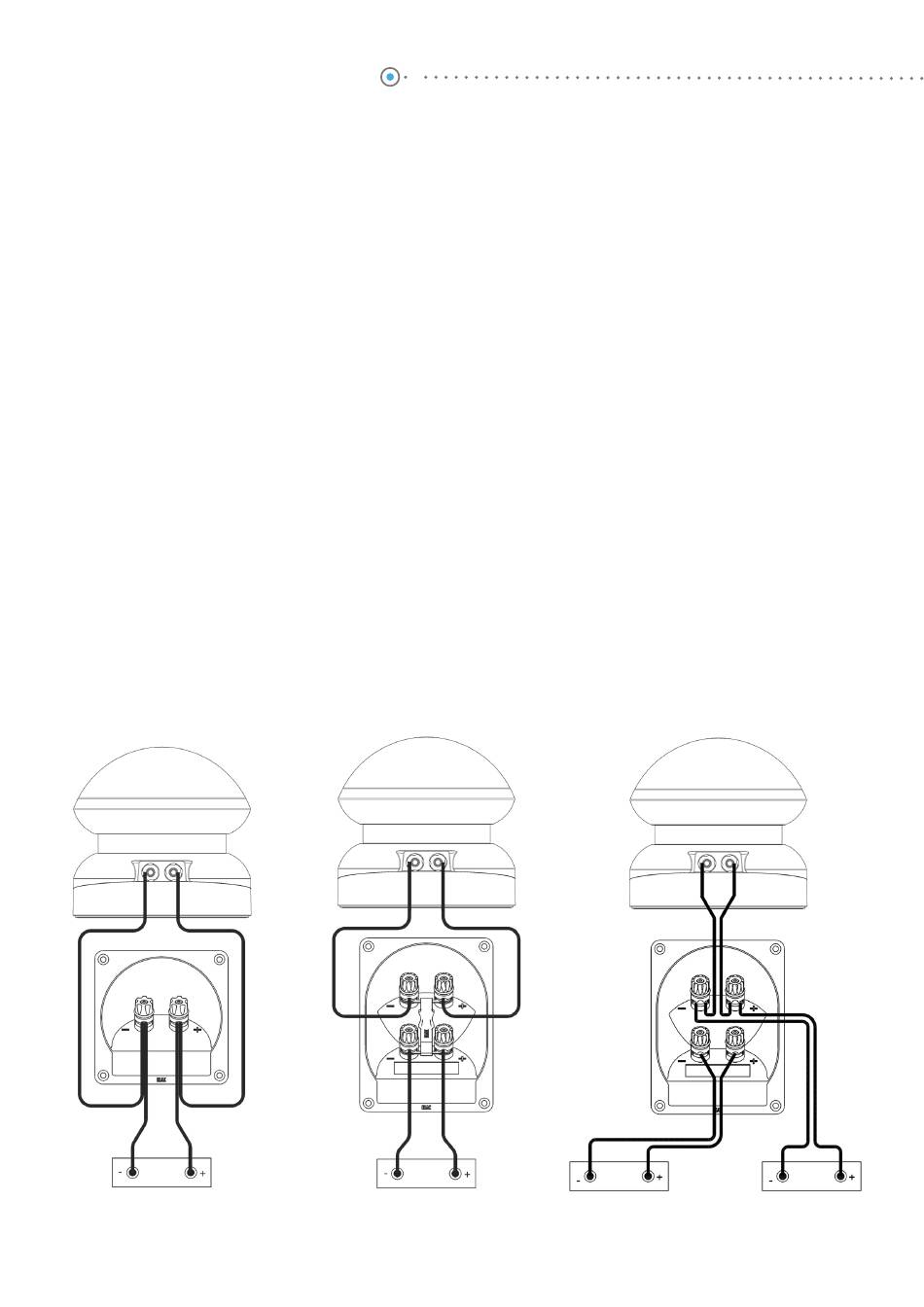

Bild C
Bild D
Bild E
Seite 4
