Bedienungsanleitung
Operating Instructions

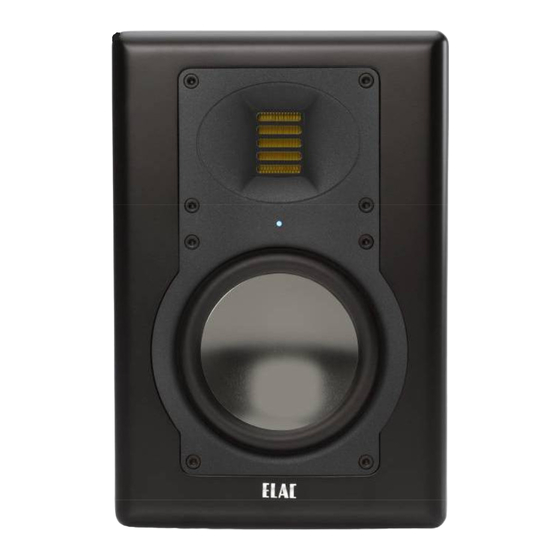

Active Monitor AM 180
Wir beglückwünschen Sie zum Kauf eines aktiven ELAC Lautsprechers, der unter strengen Qualitäts- und
Umweltauflagen hergestellt wurde. Um alle Leistungsmerkmale optimal auszunutzen, lesen Sie bitte die
Bedienungsanleitung gründlich durch. Wir raten Ihnen, diese Anleitung für späteres Nachschlagen gut
aufzubewahren.
Bitte beachten Sie die separaten Sicherheitshinweise, die der Verpackung Ihres neuen Subwoofers
beigepackt sind. Bitte lesen, beachten und befolgen Sie alle diese Sicherheitshinweise und bewahren
Sie diese ebenfalls auf. Beachten Sie alle Warnungen, die auf dem Gerät und in der Bedienungsanleitung
aufgeführt sind.
Congratulations on the purchase of your active ELAC speaker that has been designed in accordance with
strict quality and environmental requirements. Please read the instruction manual carefully.
We recommend keeping it in a safe place for future reference. Please note the enclosed safety in-
structions. Please follow the instructions and keep the safety instructions. Heed all warnings on the appli-
ance and in the manual.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ELAC AM 180

Inhaltszusammenfassung für ELAC AM 180

  • Seite 1 Sie diese ebenfalls auf. Beachten Sie alle Warnungen, die auf dem Gerät und in der Bedienungsanleitung aufgeführt sind. Congratulations on the purchase of your active ELAC speaker that has been designed in accordance with strict quality and environmental requirements. Please read the instruction manual carefully.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis / Contents Kapitel chapter Deutsch Lieferumfang Einführung / Allgemeines Anschlussmöglichkeiten Kurzbeschreibung der Bedien- und Anschlusselemente Anschluss und Inbetriebnahme Störungshilfen Aufstellungshilfen für Regal- und Standlautsprecher Erläuterungen der technischen Daten Service / Pflege / Fertigungskontrolle / Lautsprecherentsorgung / Recycling Gewährleistung/ Werksgarantie Technische Daten English Scope of delivery...

  • Seite 4: Lieferumfang

    Lieferumfang Position Stückzahl Beschreibung aktiver ELAC Lautsprecher AM 180 Cinch-Leitung, Mono, digital tauglich, ca. 1.5m Adapter, Stereo-Cinch auf 3.5mm Klinkenstecker Selbstklebende Gummifüße Netzkabel, ca. 1.8m Diese Anleitung / Sicherheitshinweise...

  • Seite 5: Einführung / Allgemeines

    Bereich (z.B. als Recording Monitor oder als Abhörmonitor auf einer Mischkon- sole) kann der AM 180 punkten. Der weltweit anerkannte ELAC JET Hochtöner wird hier erstmal aktiv betrieben. Durch seine Kompaktheit kann man den vollaktiven ELAC Lautsprecher überall dort einsetzen, wo auf kleinem Raum Klang auf hohem Niveau gefragt ist, ohne dass ein zusätzlicher Verstärker erforderlich wäre.

  • Seite 6: Kurzbeschreibung Der Bedien- Und Anschlusselemente

    Kurzbeschreibung der Bedien- und Anschlusselemente 1 Unsymmetrischer Eingang, Cinch-Buchse, (z.B. Anschluss an Fernseher, Streaming-Clients o.ä.) 2 Symmetrischer Eingang, Combo-Buchse XLR und 6.3 mm Klinke (z.B. Anschluss an professionelles Mischpult o.ä.) 3 Digitaler Eingang nach AES/EBU Standard (Standard z.B. in der professionellen Studiotechnik) 4 Digitaler Eingang und Ausgang, S/PDIF, optisch (Standard vieler Fernsehgeräte, CD-Player etc.) 5 Digitaler Eingang und Ausgang, S/PDIF (Standard vieler Fernsehgeräte, CD-Player etc.) 6 Kanalwahlschalter für digitalen Eingang (rechter oder linker Kanal)

  • Seite 7: Anschluss Und Inbetriebnahme

    Sie kein Signal hören. Gesamtlautstärkesteller. Mit Hilfe dieses Stellers kann die Gesamtlautstärke eingestellt wer- den. In einem Stereo-Setup ist darauf zu achten, dass diese Steller bei beiden AM 180 gleich eingestellt sind, da sich sonst eine Balance-Verschiebung in Richtung des lauter eingestellten...
  • Seite 8 Netzschalter. Wenn alle notwendigen Verbindungen zum Lautsprecher hergestellt worden sind, kann der Netzschalter eingeschaltet werden. Auf der Front des Lautsprechers leuchtet eine blaue Kontroll-LED und signalisiert, dass der Lautsprecher betriebsbereit ist. Hinweis: Um den AM 180 allphasig vom Netz zu trennen, ist ein Herausziehen des Netzste- ckers erforderlich.
  • Seite 9 Anschluss und Inbetriebnahme Freie Aufstellung: Bei freier Aufstellung empfiehlt es sich, den Tieftonbereich nicht ab- zusenken. Als Ausgangspunkt für Versuche ist die Grundeinstellung (ACOUSTIC SPACE = 0 dB, HF TRIM = 0 dB, LF CUTOFF = FLAT) sinnvoll. Bei stark bedämpften Räumen (mit Langflorteppichen, Gardinen, vielen Pflanzen etc.) können die Höhen mit Hilfe des HF TRIM Schalters...

  • Seite 10: Störungshilfen

    Störungshilfen Symptom Betriebszu- Mögliche Ursache Abhilfe stand Keine Netzverbindung bzw. Stecker und –Dose bzw. Sicherung überprüfen. Netzsicherung defekt Eingangsverbindungen überprüfen, (Cinch-) Kabel austauschen, Signal an der Quelle über- Kein Eingangssignal vorhanden prüfen (spielt ein anderes Gerät am gleichen Anschluss einwandfrei?). Volume mit Hilfe des Lautstärkestellers auf der Kein Signal Volume auf Minimum eingestellt...

  • Seite 11: Aufstellungshilfen Für Regal- Und Standlautsprecher

    Anschluss und Inbetriebnahme Aufstellungshilfen für Regal- und Standlautsprecher ELAC Regallautsprecher sind an ihrer Größe erkennbar, ein Lautsprecher mit einer Höhe von z.B. 90 cm ist na- türlich als ein Standlautsprecher konzipiert. Regallautsprecher müssen jedoch nicht notwendigerweise im Regal platziert werden, sie können auch auf einen Ständer, eine Wandkonsole oder auf ein Sideboard gestellt werden.

  • Seite 12: Erläuterungen Der Technischen Daten

    Erläuterungen der technischen Daten Auf der Rückseite Ihrer Bedienungsanleitung bzw. auf dem separaten Beilageblatt finden Sie die technischen Daten Ihres Lautsprechers. Die technischen Daten umfassen Angaben zu: • Abmessungen Höhe x Breite x Tiefe (jeweils in mm) • Gewicht (in kg) •...

  • Seite 13: Service / Pflege / Fertigungskontrolle / Lautsprecherentsorgung / Recycling

    Magnetfeldstärke oder der Werte der elektrischen Bauelemente sehr stark einzuschränken, da sich Ungenauigkeiten der Einzelkomponenten im Gesamtsystem addieren können. Um eine maximale Fertigungsqua- lität zu realisieren, ist die Einhaltung der ELAC-Qualitätskriterien- und Vorgaben größte Pflicht. Lautsprecherentsorgung Der Karton und das Verpackungsmaterial sollten aufbewahrt werden. Sie stellen einen idealen Behälter für das Gerät dar und sollten im Hinblick auf spätere Transporte aufbewahrt werden.

  • Seite 14: Gewährleistung/ Werksgarantie

    Produkte von ELAC, die unter XI. dieser Bestimmungen aufgeführt werden. VIII. Die Garantie erlischt, wenn das Produkt nicht durch ELAC oder einen autorisierten Fachhändler geöffnet, verändert oder repariert wird. Die II. Die folgenden Bestimmungen erweitern die Rechte des Erwerbers und...

  • Seite 15: Scope Of Delivery

    Scope of delivery Position Pieces Description ELAC powered speaker AM 180 Mono RCA cable, digital compliant, appr. 1.5m Stereo adaptor, RCA jack to 3.5mm phone plug Self-adhesive rubberfeet Power cord, appr. 1.8m This manual / safety instructions...

  • Seite 16: Introduction / General

    ELAC JET tweeter is powered by an active speaker. Because of its compact size, the AM 180 can be used in several situations where high level sound quality is de- manded, without the need of an additional power amp.

  • Seite 17: Brief Description Of Controls And Connections

    Brief description of controls and connections 1 Unbalanced input, RCA jack, (e.g. for connecting a TV, streaming client or similar) 2 Balanced input, Combo-jack, XLR and 6.3 mm TRS (e.g. for connecting a professional mixing console or similar) 3 Digital input, compliant to AES/EBU standard (currently used in professional studio technique) 4 Digital input and output, optical, S/PDIF standard (currently used in most TV sets, CD-Players etc.) 5 Digital input and output, S/PDIF standard (currently used in most TV sets, CD-Players etc.) 6 Channel selector switch for digital input (right or left channel)

  • Seite 18: Connection And Getting Started

    Master Volume control: By means of this control you can adjust the reproduced volume. In a stereo setup you have to make sure that the controls of both AM 180 are adjusted to the same level. Otherwise you will gain an unbalance between the two channels.
  • Seite 19 Mains switch: If all necessary connections are done, finally the mains switch can be switched on. A blue LED at the front of the speaker will signalize that the speaker is working properly. Note: If you want to disconnect the AM 180 all-phase from the mains, you have to pull out the mains plug.
  • Seite 20 Connection and getting started Open installation: If the speaker is installed in an open environment, the bass range should not be damped. The basis for experiments should be the de- fault positions (ACOUSTIC SPACE = 0 dB, HF TRIM = 0 dB, LF CUT- OFF = FLAT).

  • Seite 21: Troubleshooting

    (digital input) Contact problems with connectors Check all connections; reduce the level at ELAC Loud hum (especially RCA or adapters for speaker to min., the outer rings of the RCA extensions) plugs may have to be readjusted.

  • Seite 22: Explanatory Note On Specifications

    Explanatory Note on Specifications On the rear of this manual (respectively attachment) you will find the specifications of your loudspeaker Specifications include: Dimensions Height x Width x Depth (in mm) Weight (in kg) Principle Driver Units: number and type of drivers Mains Fuse / Mains Voltage Max.

  • Seite 23: Warranty / Production Control / Disposal / Recycling

    ELAC representatives respectively. If you have not bought your appliance in Germany, please check the terms with your retailer. Warranty can be given by any special retailer who has been authorised by ELAC or the respective international representative to distribute ELAC products (EU contract retailers). In the case of warranty, the complete appliance together with the receipt has to be handed over to the retailer.

  • Seite 24: Technische Daten

    200 mV (RCA) / +6 dBu (XLR / TRS) Input impedance 22 kOhms (RCA) / 6.8 kOhms (XLR / TRS) Technische Änderungen und Designänderungen vorbehalten / Technical data are subject to change. ELAC Electroacustic GmbH Rendsburger Landstrasse 215, 24113 Kiel Tel. 0431/64 774-0, Fax 0431/682101 www.elac.com...
