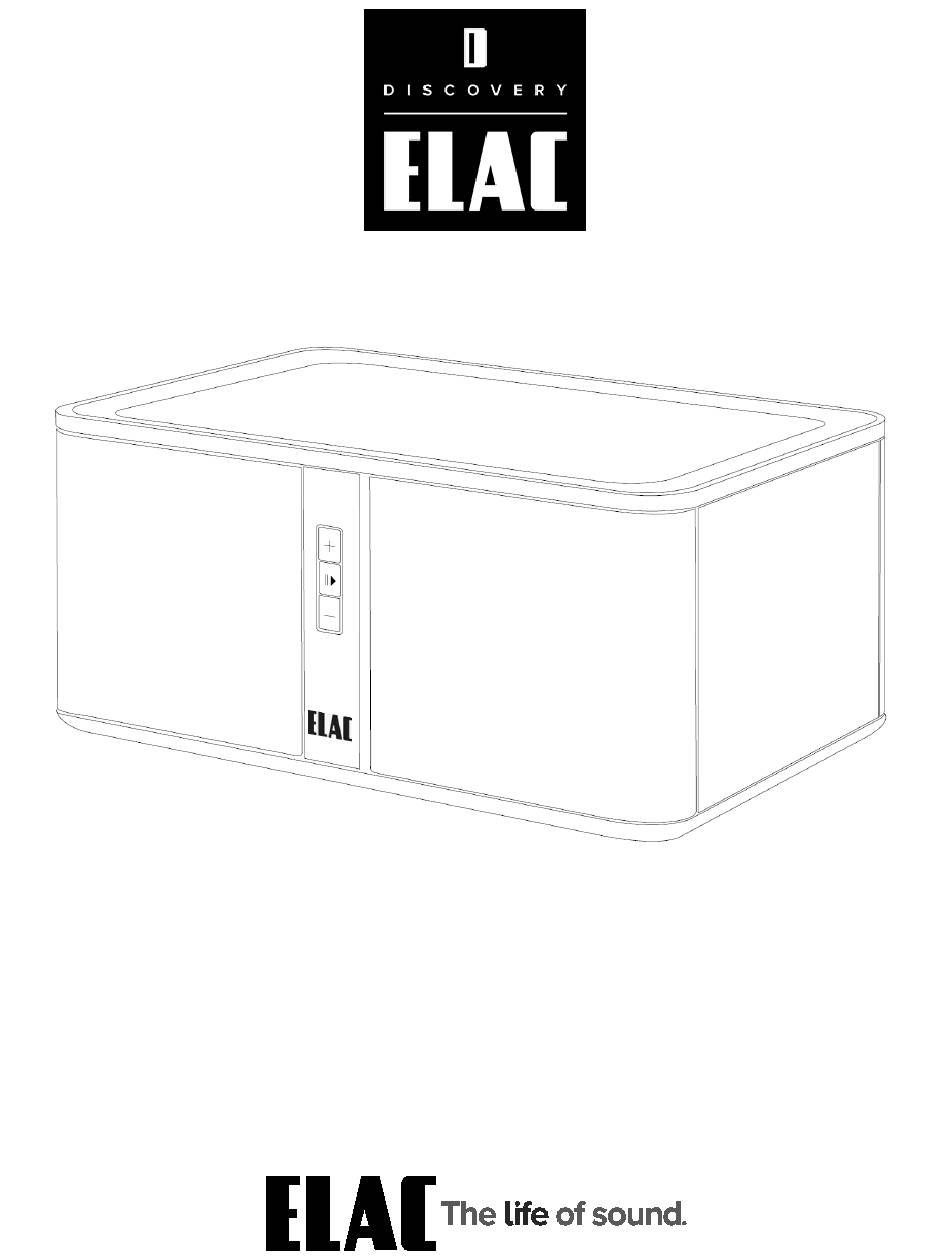

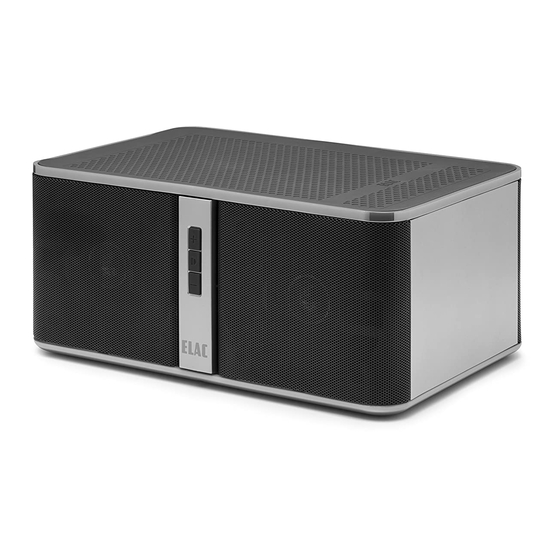

Discovery Z3 Wireless Speaker
OPERATING INSTRUCTIONS

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ELAC Discovery Z3

Inhaltszusammenfassung für ELAC Discovery Z3

  • Seite 1 Discovery Z3 Wireless Speaker OPERATING INSTRUCTIONS...

  • Seite 2: Safety Instructions

    Connect the speaker(s) according to the instructions in the manual. • Many ELAC speakers are equipped with spikes and/or anti-slip feet. They are explicitly provided for levelling the speaker. For levelling on an uneven floor, unscrew the spikes or anti-slip feet by 2-3 turns of thread.
  • Seite 3 Connection to any other voltage may cause irreversible damage to the subwoofer and will void the warranty. Use of plug adapters is not recommended because they may allow connection to voltages other than those printed on the back of this subwoofer. ELAC Discovery Z3 | www.elac.com | Page 2...
  • Seite 4 Since the time we started (1926), ELAC has always striven to achieve the very best. Your new ELAC speakers are built to the highest standards using high-quality components that are carefully constructed to deliver the best-in-class sound quality. They are developed by a passionate group of individuals whose sole purpose is to bring a new dimension of sound quality into your home.
  • Seite 5 Please refer to separate sections of this manual for further explanations of the LED status Note: Volume control is linked between your phone and the Discovery Z3 when playing back content from the Discovery Music Server, Roon, and Spotify Connect. When using Bluetooth and the 3.5mm Input you will need to adjust the volume control on the Discovery as well as your phone/tablet.

  • Seite 6: Rear Panel And Connections

    2. Ethernet Input—Use this when connecting the Z3 to your wired home network. See page 6 for how to connect to a wireless network. 3. Power Inlet—Connect the supplied power cable to this connector and the other side to an available AC jack. ELAC Discovery Z3 | www.elac.com | Page 5...

  • Seite 7: Connecting To Your Home Network

    1. Connect an Ethernet cable (Not provided) to an available LAN port on your router or switch to the Ethernet input on the back of the Discovery Z3 Speaker. 2. Apply power to the Discovery Z3 by connecting the power cord to an available outlet and to the power input on the Z3.
  • Seite 8 Settings and then Audio. A list of all available audio devices will be listed. Locate the Discovery Z3 and click enable. You can also change the default name for the Z3. Now, the Discovery Z3 will be available in the audio output section of the Roon Essentials Application.
  • Seite 9 2. Go to the Bluetooth settings section on your smartphone and scan for new devices (Fig 2). Select the Discovery Z3 from the list of available devices. If prompted for a pass code, accept the one that is displayed on your device and choose pair/connect. All Audio from your connected device will now come from the Discovery Z3.
  • Seite 10 Using Spotify Connect 1. If you have already connected the Discovery Z3 to your home network, proceed to step 2. If you have not connected it to your home network please go to page 6 and complete the steps. Then return to step 2 on this page.
  • Seite 11 Firmware Update and Factory Reset Updating the Firmware Updating the firmware on the Discovery Z3 is a very simple process. Simply download and launch the free smartphone/tablet application. Connect to the Z3 by selecting it from the available devices screen, if a firmware update is available a message will appear in the application as shown in figure 1.

  • Seite 12: Specifications

    POWERFUL AMPLIFICATION 50 watts for each bass driver 20 watts for each tweeter 140 watts total power CUSTOM DESIGNED ELAC DRIVERS Dual 4-inch aramid-fiber woofers with vented pole piece Dual 1-inch soft-dome tweeters Dual 4-inch passive bass radiators WIRELESS CONNECTIVITY Wi-Fi;...
  • Seite 13 Passive Speakers (No built-in amplifier) ELAC Americas INC. warrants to the original purchaser that this product be free from defects and or workmanship for a period of 3 (Three) years from the original date of purchase. During this time period, repair or replacement of parts will be free of charge to the original owner (See below limitations).
  • Seite 14 Discovery Z3 Lautsprecher BEDIENUNGSANLEITUNG...

  • Seite 15: Sicherheitshinweise

    Schließen Sie den bzw. die Lautsprecher gemäß der Vorgaben in der Bedienungsanleitung an. • Viele ELAC Lautsprecher sind mit Spikes und/oder rutschfesten Füßen ausgestattet. Diese sind ausschließlich für den Niveauausgleich des Lautsprechers vorgesehen. Um Niveauunterschiede bei unebenen Böden auszugleichen, drehen Sie die Spikes oder rutschfesten Füße um 2 bis 3 Gewindeumdrehungen heraus.
  • Seite 16 Der Anschluss an andere Spannungen kann zu irreversiblen Schäden am Subwoofer führen und hat das Erlöschen der Gewährleistung zur Folge. Die Verwendung von Netzsteckeradaptern wird nicht empfohlen, da diese den Anschluss an andere als den auf der Rückseite dieses Subwoofers vermerkten Spannungen ermöglichen. ELAC Discovery Z3 | www.elac.com | Seite 2...
  • Seite 17 Philosophie Vielen Dank, dass Sie sich für den Kauf dieses ELAC Produkts entschieden haben. Seit der Firmengründung im Jahre 1926 hat sich ELAC stetiges Streben nach Höchstleistung zum Prinzip gemacht. Ihre neuen ELAC Lautsprecher mit ihren qualitativ hochwertigen Bauteilen wurden für höchste Ansprüche konstruiert und bieten exquisite Klangqualität.

  • Seite 18: Bedienelemente Und Anzeigen Auf Der Front

    Hinweis: Die Lautstärkeeinstellungen von Roon, Spotify Connect, dem Discovery Music Server und dem Discovery Z3 sind miteinander verlinkt. Wenn Sie hingegen Bluetooth oder den 3.5 mm Eingang verwenden, müssen die Lautstärkeeinstellungen sowohl am Discovery Z3 als auch am Telefon/Tablet vorgenommen werden.

  • Seite 19: Rückseite Und Anschlüsse

    3.5 mm Audio-Eingang: An diesen Eingang können Sie eine externe Audioquelle anschließen. Ethernet-Buchse: Nutzen Sie diesen Anschluss, um den Z3 an Ihr lokales Netzwerk anzuschließen. Schauen Sie auf Seite 6 nach, wie Sie den Discovery Z3 an ein Wireless-Netzwerk anschließen können.

  • Seite 20: Anschluss An Ihr Heimnetzwerk

    Switches an und verbinden Sie es mit dem Ethernet-Anschluss auf der Rückseite des Z3. Schließen Sie den Discovery Z3 an das Stromnetz an, indem Sie das Netzkabel in die Netzbuchse des Z3 und in eine freie Steckdose einstecken.
  • Seite 21 WLAN-Anbindung Laden Sie die Discovery Z3 App aus dem Google Play Store bzw. aus dem Apple App Store herunter. Stellen Sie sicher, dass Bluetooth auf Ihrem Telefon/Tablet aktiviert ist und starten Sie die Discovery Z3 App. Die App sollte nun Ihren Discovery Z3 finden (s. Abb. 1) Wählen Sie den Discovery Z3 an, so dass Sie zum Hauptmenü...

  • Seite 22: Anbindung An Den Discovery Music Server

    Ihrem PC oder Tablet. Klicken Sie auf „Settings“ -> „Audio“. Eine Liste aller verfügbaren Audio-Geräte wird angezeigt. Klicken Sie auf den Discovery Z3, um ihn zu aktivieren. Außerdem können Sie den angezeigten Namen des Z3 ändern. Ab jetzt ist der Discovery Z3 in der Audio-Ausgangs-Sektion von Roon Essentials sichtbar.

  • Seite 23: Bluetooth Audio

    2. Rufen Sie das Bluetooth-Menü Ihres Smartphones auf und suchen Sie nach neuen Bluetooth-Geräten. Wählen Sie den Discovery Z3 aus der Liste aus. Sollten Sie nach einem Passcode gefragt werden, bestätigen Sie denjenigen, der auf Ihrem Smartphone angezeigt wird. Wählen Sie nun „pair/connect“. Die Audio-Ausgabe Ihres Smartphones wird nun an den Z3 umgeleitet.

  • Seite 24: Verwenden Von Spotify Connect

    1. Verbinden Sie Ihre Quelle über ein Stereo-Audiokabel (nicht im Lieferumfang enthalten) mit dem Discovery Z3. 3.5mm 2. Stellen Sie die Lautstärke am Z3 und an Ihrer Quelle ein. Input 3. Spielen Sie Ihre Musik ab. ELAC Discovery Z3 | www.elac.com | Seite 10...

  • Seite 25: Firmware Update Und Werksreset

    Firmware Update und Werksreset Firmware-Update: Den Discovery Z3 mit einem Update zu versorgen, ist sehr einfach. Laden und starten Sie einfach die kostenlose Smartphone-/Tablet-App. Wird der Z3 unter den verfügbaren Geräten angezeigt, klicken Sie auf dieses Gerät. Sollte ein Update verfügbar sein, so erscheint eine entsprechende Meldung auf dem Bildschirm (s. Abb. 1).

  • Seite 26: Specifications

    POWERFUL AMPLIFICATION 50 watts for each bass driver 20 watts for each tweeter 140 watts total power CUSTOM DESIGNED ELAC DRIVERS Dual 4-inch aramid-fiber woofers with vented pole piece Dual 1-inch soft-dome tweeters Dual 4-inch passive bass radiators WIRELESS CONNECTIVITY Wi-Fi;...

  • Seite 27: Gewährleistung / Werksgarantie

    Die Garantie erstreckt sich auch nicht auf sonstige Ereignisse, die nicht im zumutbaren Bereich von ELAC liegen. Die Garantie erstreckt sich nicht auf Mängel, die in Verbindung mit anderen Produkten auftreten, die nicht von ELAC hergestellt wurden oder in sonstiger Weise durch nicht bestimmungsgemäßen Gebrauch auftreten. Auf die sachgerechte Bedienung gemäß...
  • Seite 28 Sie verlängert sich um drei weitere Jahre Werksgarantie (ein weiteres Jahr bei Aktivboxen, Aktivsubwoofern, SurroundSets und Aktivelektronik), wenn sich der Käufer bei ELAC registrieren läßt. XI. Diese Herstellergarantie ist die einzige Garantie, welche ELAC für ihre Produkte gewährt. Sie geht allen sonstigen, mündlichen oder schriftlichen Garantiebedingungen vor. Eine Garantieleistung bewirkt keine Verlängerung der Garantiefrist und setzt auch keine neue Garantiefrist in Gang.
  • Seite 29 Haut-parleur sans fil Discovery Z3 MODE D’EMPLOI...

  • Seite 30: Consignes De Sécurité

    Connectez ce(ces) haut-parleur(s) selon les instructions du manuel. • Plusieurs haut-parleurs ELAC sont équipés de crampons ou de pieds antidérapants. Ceux-ci sont spécifiquement prévus pour niveler le haut-parleur. Pour niveler le haut-parleur sur une surface inégale, dévissez les crampons ou pieds antidérapants de 2 ou 3 tours. Le haut-parleur devrait toujours être parfaitement vertical : la stabilité...
  • Seite 31 L’utilisation d’adaptateurs n’est pas recommandée parce qu’ils pourraient permettre la connexion à d’autres tensions que celles imprimées à l’arrière de ce haut-parleur d’extrêmes graves. ELAC Discovery Z3 | www.elac.com | Page 2...
  • Seite 32 Depuis son commencement en 1926, ELAC a toujours cherché à obtenir les meilleurs résultats. Vos nouveaux haut-parleurs ELAC sont construits selon les normes les plus rigoureuses à l’aide de composants de haute qualité soigneusement assemblés dans le but de créer la meilleure qualité de son de sa catégorie. Vos haut-parleurs ont été...
  • Seite 33 états des feux DEL. Note : La commande du volume est reliée entre votre téléphone et le Discovery Z3 lorsque vous jouez du contenu du serveur de musique Discovery, de Roon et de Spotify Connect. Lorsque vous utilisez Bluetooth et l’entrée de 3,5 mm, vous aurez besoin d’ajuster la commande du volume sur Discovery en plus de sur votre...

  • Seite 34: Panneau Arrière Et Connexions

    6 pour obtenir plus de renseignements sur la façon de vous connecter à un réseau sans fil. 3. Prise d’alimentation — Connectez le câble d’alimentation fourni à la prise d’alimentation et l’autre côté du câble à une prise AC. ELAC Discovery Z3 | www.elac.com | Page 5...
  • Seite 35 1. Connectez un câble Ethernet (non fourni) à un port LAN sur votre routeur ou changez à l’entrée Ethernet à l’arrière du haut-parleur Discovery Z3. 2. Allumez le Discovery Z3 en connectant le câble d’alimentation à une prise de courant ainsi qu’à l’entrée d’alimentation du Z3.
  • Seite 36 Allez à Paramètres, puis à Audio. Une liste de tous les appareils audios disponibles s’affichera. Trouvez le Discovery Z3 puis cliquez sur « activer ». Vous pouvez aussi changer le nom par défaut du Z3. Le Discovery Z3 sera maintenant disponible dans la section de sortie audio de l’application Roon Essentials.
  • Seite 37 2. Dirigez-vous vers la section Paramètres Bluetooth de votre téléphone intelligent et recherchez de nouveaux appareils (figure 2). Choisissez le Discovery Z3 à partir de la liste des appareils disponibles. Si un mot de passe est demandé, acceptez celui qui est offert sur votre appareil et synchronisez. Tout le contenu audio de votre appareil connecté...
  • Seite 38 1. Connectez un câble audio stéréo de 3,5 mm (non fourni) de votre appareil source à l’entrée de 3,5 mm à l’arrière du haut-parleur Discovery Z3. 2. Ajustez le volume sur le Discovery Z3 ainsi que sur votre appareil source. 3.5mm Input 3.
  • Seite 39 Fig 3 Réinitialisation Dans le cas improbable où le Discovery Z3 arrêterait de réagir, vous pouvez le réinitialiser à l’aide de l’une des deux méthodes suivantes. Option 1 : Dirigez-vous à la page « à propos » de l’application et appuyez sur le bouton de réinitialisation (figure 2).
  • Seite 40 POWERFUL AMPLIFICATION 50 watts for each bass driver 20 watts for each tweeter 140 watts total power CUSTOM DESIGNED ELAC DRIVERS Dual 4-inch aramid-fiber woofers with vented pole piece Dual 1-inch soft-dome tweeters Dual 4-inch passive bass radiators WIRELESS CONNECTIVITY Wi-Fi;...
  • Seite 41 Haut-parleurs d’extrêmes graves amplifiés ELAC Americas inc. garantit à l’acheteur original que ce produit est libre de défauts dans les matériaux ou la main-d’œuvre pour une période de 3 (trois) ans sur le coffret et les haut-parleurs individuels et de 1 (un) an sur l’amplificateur à...
  • Seite 42 ELAC AMERICAS LLC. ELAC EL ECTROACUSTIC GMBH ELAC AMERICAS INC. ELAC ELECTROACUSTIC GMBH 11145 KNOTT AVE. SUITES E & F FRAUNHOFERSTRAßE 16 11145 KNOTT AVE. SUITES E & F FRAUNHOFERSTRAßE 16 CYPRESS, CA 90630 D-24118 KIEL, ALLEMAGNE CYPRESS, CA. 906 30...
