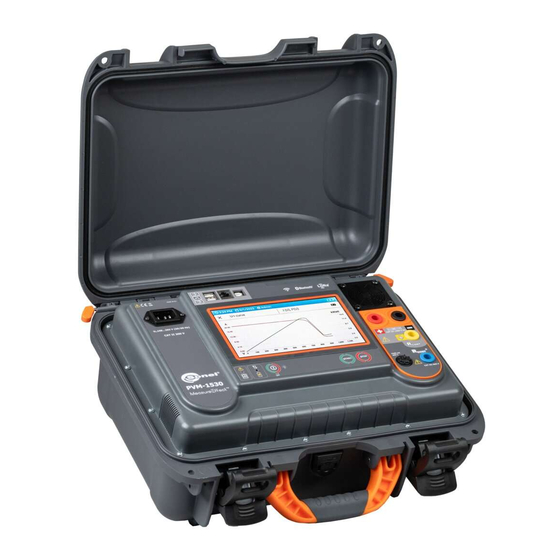

Sonel PVM-1530 Bedienungsanleitung
Messgerät für photovoltaikanlagen
Verwandte Anleitungen für Sonel PVM-1530
Inhaltszusammenfassung für Sonel PVM-1530
-
Seite 3: Messgerät Für Photovoltaikanlagen

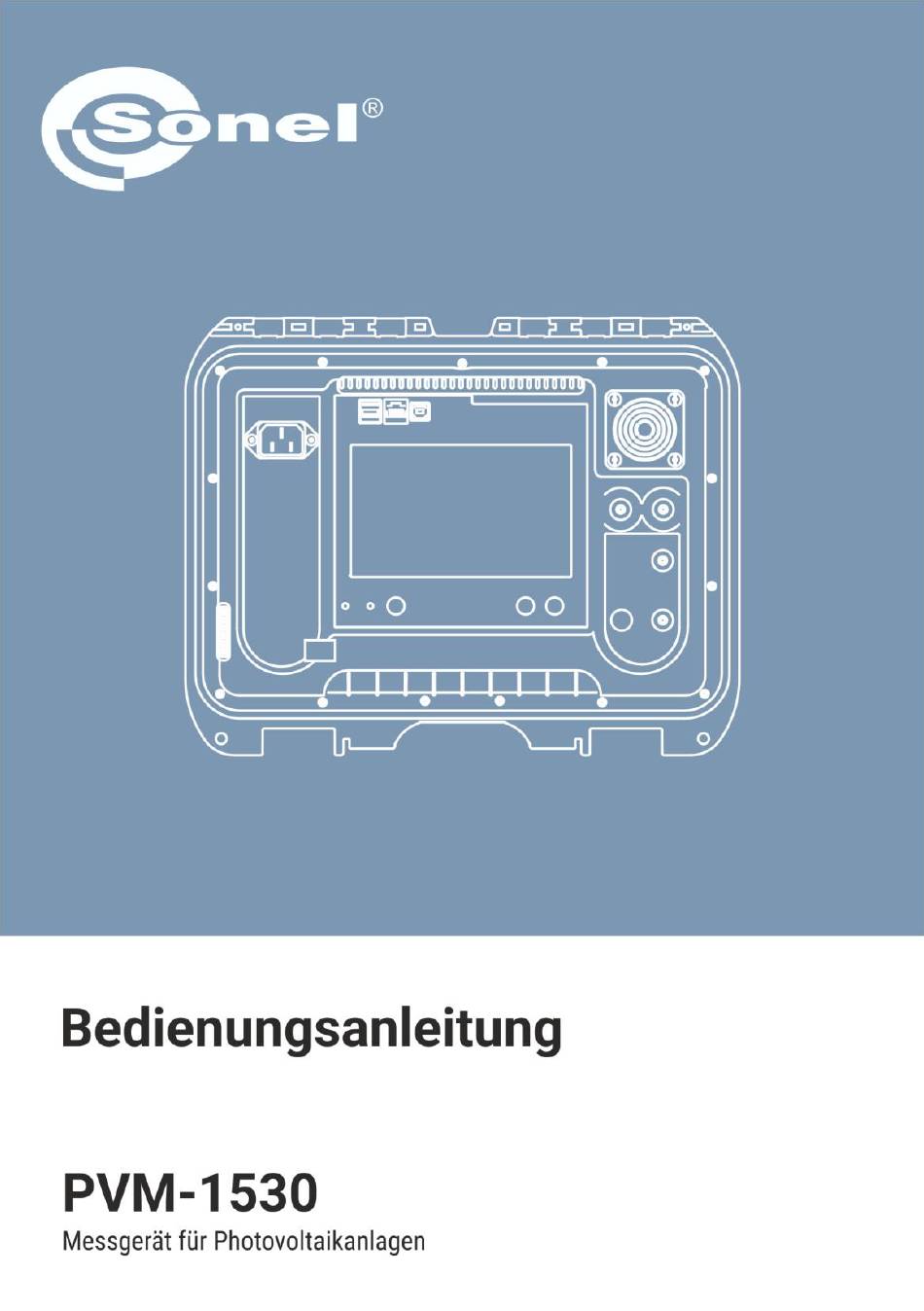

Bedienungsanleitung PVM-1530 Messgerät für Photovoltaikanlagen SONEL S.A. Wokulskiego 11 58-100 Świdnica Polen Version 1.00 06.09.2024... - Seite 4 Das PVM-1530 ist ein modernes, leicht zu handhabendes und sicheres Prüfgerät. Das Messgerät ist Teil der Sonel MeasureEffect™-Plattform. Das ist ein umfassendes System, mit dem Sie Messungen durchführen, Daten speichern und verwalten sowie die Geräte auf mehreren Ebenen steu- ern können. Eine detaillierte Beschreibung des Systems finden Sie in der zugehörigen Bedienungsanleitung.
-
Seite 5: Inhaltsverzeichnis
11.1.8 Messung der Durchgängigkeit von Schutzleitern und Potentialausgleichsverbindungen mit ±200 mA Strom. 21 11.1.9 I-U-Kurve................................21 11.2 Betriebsdaten ............................22 11.3 Bluetooth-Spezifikation .......................... 23 11.4 Weitere Daten ............................23 11.4.1 Zusätzliche Ungenauigkeiten nach IEC 61557-2 (R ) ..................23 11.5 Eigenschaften des Wandlers ......................... 24 12 Hersteller ...........................24 PVM-1530 │ BEDIENUNGSANLEITUNG... -
Seite 6: Allgemeine Informationen
CAT III – betrifft Messungen in Gebäudeanlagen, • CAT IV – betrifft Messungen, die an der Quelle der Niederspan- nungsanlage durchgeführt werden. Verhalten der Anzeigeleuchten Die LED leuchtet Die LED blinkt langsam Die LED blinkt schnell kontinuierlich PVM-1530 │ BEDIENUNGSANLEITUNG... -
Seite 7: Sicherheit
Spannung von mehr als 1000 V DC und einem Kurzschlussstrom von mehr als 40 A an, • mit einer Spannung von mehr als 1500 V DC und einem Kurzschlussstrom von mehr als 30 A an, • mit geerdeten Stromkreisen. PVM-1530 │ BEDIENUNGSANLEITUNG... -
Seite 8: Allgemeine Beschreibung
Handbuchs finden Sie auf der Website des Herstellers. Allgemeine Beschreibung Das PVM-1530 ist ein multifunktionales Messgerät, das für die Messung der Parameter von Pho- tovoltaikanlagen und der Parameter der Wechselrichter-Anschlusspunkte an das Stromnetz entwickelt wurde. Es ermöglicht die Durchführung der erforderlichen Messungen für eine Photovoltaikanlage gemäß... -
Seite 9: Einhaltung Von Normen
Das IRM-1 ist ein Messgerät für die Messung der Sonneneinstrahlung und der Tempera- tur von Photovoltaikzellen und ihrer Umgebung. Die von ihm gelieferten Daten sind not- wendig, um die vom PVM-1530 gemessenen Werte in die STC-Bedingungen umzuwan- deln. Anhand der standardisierten Werte kann der Benutzer feststellen, ob die Photovol- taikanlage mit optimalem Wirkungsgrad arbeitet und die PV-Module auf mögliche Schä-... -
Seite 10: Schnellstart
Erstellen Sie ein Benutzerkonto oder melden Sie sich an. Geben Sie die Messgeräteeinstellungen ein. Wählen Sie eine Messung. Eine Anleitung dazu finden Sie unter dem Symbol und im Bedienungsanleitung der Sonel MeasureEffect™- Plattform. Geben Sie die Messeinstellungen ein. Schließen Sie das Messgerät an den Zielpunkt an. -
Seite 11: Benutzeroberfläche
Benutzeroberfläche ▲ • Einschalten des Messgeräts (kurz drücken) • Ausschalten des Messgeräts (drücken und halten) • Menü für Helligkeit und Lautstärke aufru- fen (bei eingeschaltetem Messgerät kurz drücken) Messung starten Messung stoppen PVM-1530 │ BEDIENUNGSANLEITUNG... -
Seite 12: Signalisierung Der Messung
Isolationswiderstands beendet und entlädt das zu testende Objekt. gerade das zu testende Objekt. ▼ ▼ Die Messung ist abgeschlossen und das Die Messung ist abgeschlossen und das Testobjekt wird entladen. Testobjekt wird entladen. PVM-1530 │ BEDIENUNGSANLEITUNG... -
Seite 13: Datenübertragung
Sonel Reader, • Sonel Reports Plus. Die Software kann mit einer Reihe von Geräten der Firma SONEL S.A. zusammenarbeiten, die mit einer USB-Schnittstelle ausgestattet sind. Detaillierte Informationen erhalten Sie vom Hersteller und den Händlern. Wenn Sie die Software nicht zusammen mit dem Messgerät erworben haben, können Sie sie beim Hersteller oder einem autorisierten Händler beziehen. -
Seite 14: Weitere Vom Prüfgerät Angezeigte Informationen
Weitere vom Prüfgerät angezeigte Informationen ▼ Kommunikation über USB, Datenübertragung. ▼ PVM-1530 │ BEDIENUNGSANLEITUNG... -
Seite 15: Austausch Der Sicherungen
Sicherung auszutauschen, schrauben Sie den Innensechskant ab, setzen Sie eine funktionierende Sicherung anstelle der beschädigten Sicherung ein und schrauben Sie dann den Innensechskant fest. HINWEIS! Das Gerät darf nicht mit anderen Sicherungen, als die, die in dieser Anleitung genannt werden, betrieben werden. PVM-1530 │ BEDIENUNGSANLEITUNG... -
Seite 16: Stromversorgung
Der Akku wird gerade aufgeladen. Stromversorgung betrieben. Akkuausfall. Es wird empfohlen, ihn durch Unbekannter Zustand des Akkus. Kontaktieren Sie einen neuen zu ersetzen. den Kundendienst. Weitere vom Prüfgerät angezeigte Informationen Niedrige Akkuladung Problem mit dem Akku Der Akku wird gerade aufgela- PVM-1530 │ BEDIENUNGSANLEITUNG... -
Seite 17: Stromversorgung Mit Akku
Es ist möglich, den Akku während der Messung zu laden. Schließen Sie dazu einfach das Netz- kabel an das Messgerät an. Das Ausschalten des Messgeräts mit der Taste oder durch AUTO-OFF unterbricht nicht den Ladevorgang der Batterie. PVM-1530 │ BEDIENUNGSANLEITUNG... -
Seite 18: Generelle Handhabung Von Lithium-Ionen-Akkumulatoren (Li-Ion)
Nicht bestimmungsgemäßer Gebrauch des Akkus kann seine dauerhafte Beschädigung verursa- chen. Das kann seine Entzündung zur Folge haben. Der Verkäufer und Hersteller haften nicht für eventuelle Schäden, die infolge einer unsachgemäßen Verwendung oder Behandlung des Li-Ion- Akkus entstanden sind. PVM-1530 │ BEDIENUNGSANLEITUNG... -
Seite 19: Reinigung Und Wartung
Elektroaltgeräte sind gemäß den örtlich geltenden Richtlinien an einer Sammelstelle abzugeben. Bevor Sie das Gerät an die Sammelstelle schicken, dürfen Sie keine Teile selbst abbauen. Beachten Sie die örtlichen Vorschriften zur Entsorgung von Verpackungen und gebrauchten Batterien. PVM-1530 │ BEDIENUNGSANLEITUNG... -
Seite 20: Technische Daten
• Im Spannungsbereich 1000…1500 V DC verringert sich der maximal messbare Strom pro 50 V über 1000 V um 1 A. Bei 1050 V DC beträgt er beispielsweise 39 A und bei 1100 V DC 38 A PVM-1530 │ BEDIENUNGSANLEITUNG... -
Seite 21: Messung Des Isolationswiderstands Des Moduls/Der Pv-Anlage
ISOnom Messen des Leckstromes Anzeigebereich Auflösung Genauigkeit Abhängig von 0…I mA, μA, nA Lmax Widerstandsmesswerten • – maximaler Strom bei Kurzschluss der Leitungen, Lmax • Auflösung und Einheiten ergeben sich aus dem Messbereich des individuellen Isolationswi- derstandes PVM-1530 │ BEDIENUNGSANLEITUNG... -
Seite 22: Messen Des Isolationswiderstandes
ISOnom Messen des Leckstromes Anzeigebereich Auflösung Genauigkeit Abhängig von 0…I mA, μA, nA Lmax Widerstandsmesswerten • – maximaler Strom bei Kurzschluss der Leitungen, Lmax • Auflösung und Einheiten ergeben sich aus dem Messbereich des individuellen Isolationswi- derstandes PVM-1530 │ BEDIENUNGSANLEITUNG... -
Seite 23: Messung Von Betriebsstrom Und Leistung
0,0…999,0 kW 0,01 kW Spannungs- und Strommessung ab Strommessung bei Leistungsmessung – AC- und DC-Spannung • Wie beim Sonel CMP-1015-PV Messgerät 11.1.8 Messung der Durchgängigkeit von Schutzleitern und Potentialausgleichsverbin- dungen mit ±200 mA Strom Messbereich nach IEC 61557-4: 0,11…1999 Ω... -
Seite 24: Betriebsdaten
Erde reduziert: • –, +, : CAT III 600 V • -, R +: CAT IV 300 V CONT CONT Die auf dem Gerät angegebenen Kennzeichnungen und Symbole gelten für den Einsatz in Höhen ≤2000 m. PVM-1530 │ BEDIENUNGSANLEITUNG... -
Seite 25: Bluetooth-Spezifikation
Kauf genommen werden, sollte das Messgerät in anderer Umgebung verwendet werden (z.B. Haushalt). SONEL S. A. erklärt hiermit, dass der Radiogerättyp PVM-1530 mit der Richtlnie 2014/53/EU vereinbar ist. Der volle Text der EU-Konformitätserklärung ist unter der folgenden Internetadres- se verfügbar: https://sonel.pl/de/download/konformitatserklarungen/... -
Seite 26: Eigenschaften Des Wandlers
Funktion des gemessenen Isolationswiderstandes R (zur Nennspannung) dargestellt 12 Hersteller Gerätehersteller für Garantieansprüche und Service: SONEL S.A. Wokulskiego 11 58-100 Świdnica Polen Tel. +48 74 884 10 53 (Kundenbetreuung) E-Mail: customerservice@sonel.com Webseite: www.sonel.com HINWEIS! Servicereparaturen dürfen nur vom Hersteller durchgeführt werden. PVM-1530 │ BEDIENUNGSANLEITUNG...
