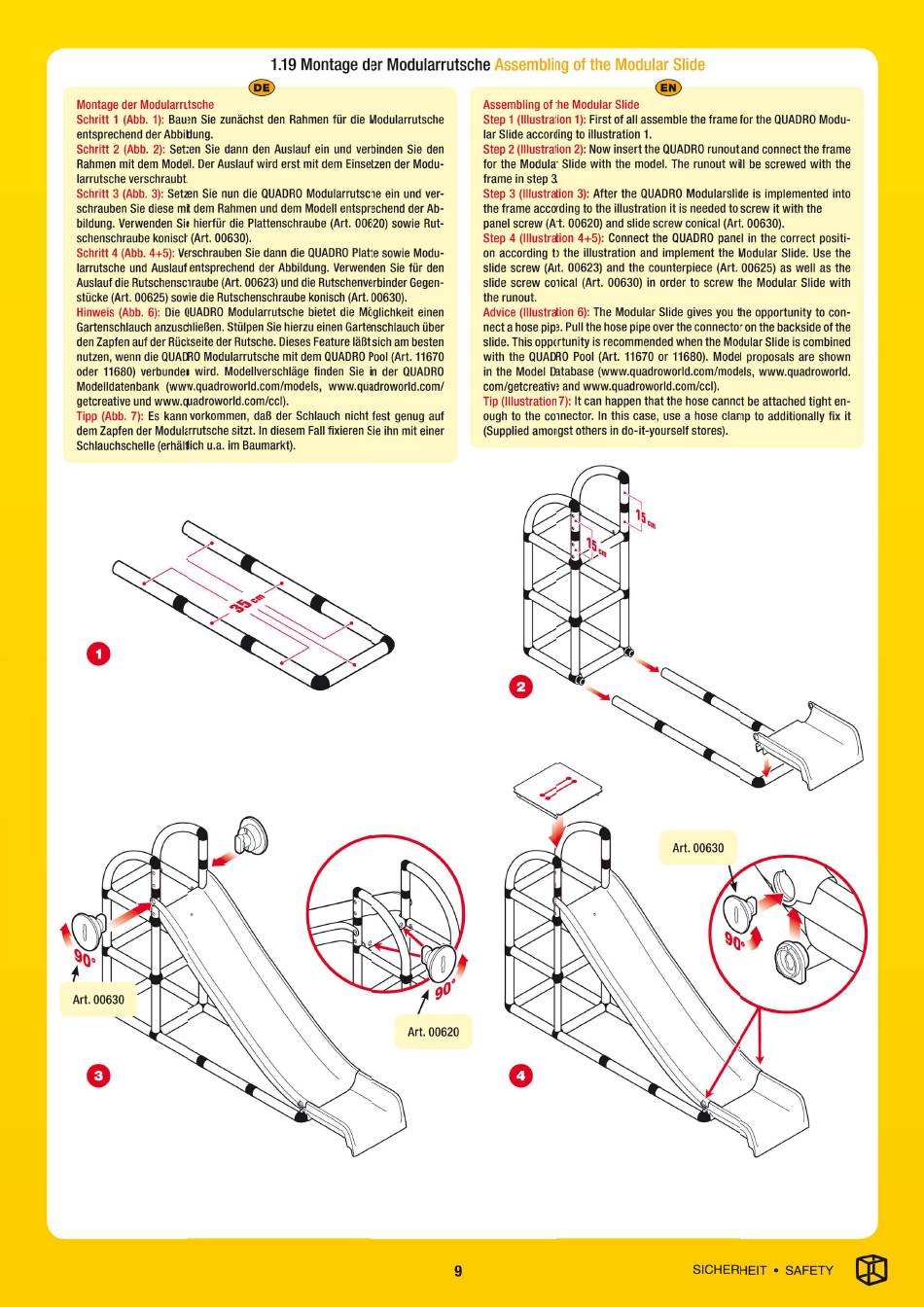

Montage der Modularrutsche
Schritt I (Abb. 1): Bauen Sie zunächst den Rahmen für die Modularrutsche
entsprechend der Abbildung.
Schritt 2 (Abb. 2): Setzen Sie dann den Auslauf ein und verbinden Sie den
Rahmen
mit dem Modell.
Der Auslauf
larrutsche
verschraubt.
Schritt 3 (Abb. 3): Setzen Sie nun die QUADROModularrutsche ein und ver-
schrauben Sie diese mit dem Rahmen und dem Modell entsprechend der Ab-
bildung. Verwenden Sie hierfür die Plattenschraube (Art. 00620) sowie Rut-
schenschraube konisch (Art. 00630).
Schritt 4 (Abb. 4+5): Verschrauben Sie dann die QUADROPlatte sowie Modu-
larrutsche und Auslauf entsprechend der Abbildung. Verwenden Sie für den
Auslauf die Rutschenschraube (Art. 00623) und die Rutschenverbinder Gegen-
stücke (Art. 00625) sowie die Rutschenschraube konisch (Art. 00630).
Hinweis (Abb. 6): Die QUADROModularrutsche bietet die Möglichkeit einen
Gartenschlauch anzuschließen. Stülpen Sie hierzu einen Gartenschlauch über
den Zapfen auf der Rückseite der Rutsche. Dieses Feature läßt sich am besten
nutzen, wenn die QUADRO Modularrutsche mit dem QUADROPool (Art. 11670
Oder 11680) verbunden wird. Modellverschläge finden Sie in der QUADRO
Modelldatenbank (www.quadroworld.com/models,
getcreative und www.quadroworld.com/ccl).
Tipp (Abb. 7): Es kann vorkommen, daß der Schlauch nicht fest genug auf
dem Zapfen der Modularrutsche sitzt. In diesem Fall fixieren Sie ihn mit einer
Schlauchschelle (erhältlich u.a. im Baumarkt).
O
Art. 00630
O
1.19 Montage der Modularrutsche Assembling of the Modular Slide
Wird erst mit dem Einsetzen
der Modu-
www.quadroworld.com/
f 90
Art. 00620
Assembling of the Modular Slide
Step 1 (Illustration I): First of all assemble the frame for the QUADROModu-
lar Slide according to illustration I.
Step 2 (Illustration 2): Now insert the QUADROrunout and connect the frame
for the Modular
Slide
with
the model.
frame in step 3.
Step 3 (Illustration 3): After the QUADROModularslide is implemented into
the frame according to the illustration it is needed to screw it with the
panel screw (Art. 00620) and slide screw conical (Art. 00630).
Step 4 (Illustration 4+5): Connect the QUADROpanel in the correct positi-
on according to the illustration and implement the Modular Slide. Use the
slide screw (Art. 00623) and the counterpiece (Art. 00625) as well as the
slide screw conical (Art. 00630) in order to screw the Modular Slide with
the runout.
Advice (Illustration 6): The Modular Slide gives you the opportunity to con-
nect a hose pipe. Pull the hose pipe over the connector on the backside of the
slide. This opportunity is recommended when the Modular Slide is combined
with the QUADROPool (Art. 11670 or 11680). Model proposals are shown
in the Model Database (www.quadroworld.com/models, www.quadroworld.
com/getcreative and www.quadroworld.com/ccl).
Tip (Illustration 7): It can happen that the hose cannot be attached tight en-
ough to the connector. In this case, use a hose clamp to additionally fix it
(Supplied amongst others in do-it-yourself stores).
