Montage der Bogenrutsche
Schritt 1 (Abb. 1): Bauen Sie zunächst den Rahmen für die Bogenrutsche
entsprechend
der Abbildung
und beachten Sie hierbei die richtigen
Rohrlängen. Setzen Sie das 1350 Spezialrohr mit der dritten Schrauböffnung
(Art. 40532-40535) ein.
Schritt 2 (Abb. 2): Setzen Sie den Auslauf ein und verbinden Sie den Rahmen
für die Bogenrutsche mit dem Modell. Der Auslauf Wird erst mit dem Einset-
zen der Bogenrutsche verschraubt.
Schritt 3 (Abb. 3): Setzen Sie nun die QUADROBogenrutsche ein und ver-
schrauben Sie diese mit dem Rahmen und dem Modell entsprechend der
Abbildung. Verwenden Sie hierfür die Plattenschraube (Art. 00620) sowie
Rutschenschraube konisch (Art. 00630).
Schritt 4 (Abb. 4+5): Verschrauben Sie jetzt die QUADROPlatte sowie Bo-
genrutsche mit Auslauf entsprechend der Abbildung. Verwenden Sie für den
Auslauf die Rutschenschraube (Art. 00623) und die Rutschenverbinder Ge-
genstücke (Art. 00625) sowie die Rutschenschraube konisch (Art. 00630).
Hinweis (Abb. 6): Die QUADROBogenrutsche bietet die Möglichkeit einen
Gartenschlauch anzuschließen. Stülpen Sie hierzu einen Gartenschlauch
über den Zapfen auf der Rückseite der Rutsche. Dieses Feature läßt sich
am besten nutzen, wenn die QUADROBogenrutsche mit dem QUADROPool
(Art. 11670 Oder 11680) verbunden wird. Modellverschläge finden Sie in der
der QUADROModelldatenbank (www.quadroworld.com/models,
droworld.com/getcreative und www.quadroworld.com/ccl).
Tipp (Abb. 7): Es kann vorkommen, daß der Schlauch nicht fest genug auf
dem Zapfen der Bogenrutsche sitzt. In diesem Fall fixieren Sie ihn mit einer
Schlauchschelle (erhältlich u.a. im Baumarkt).
1350 Rohr
O
1350 tube
SICHERHEIT
• SAFETY
Art. 00623

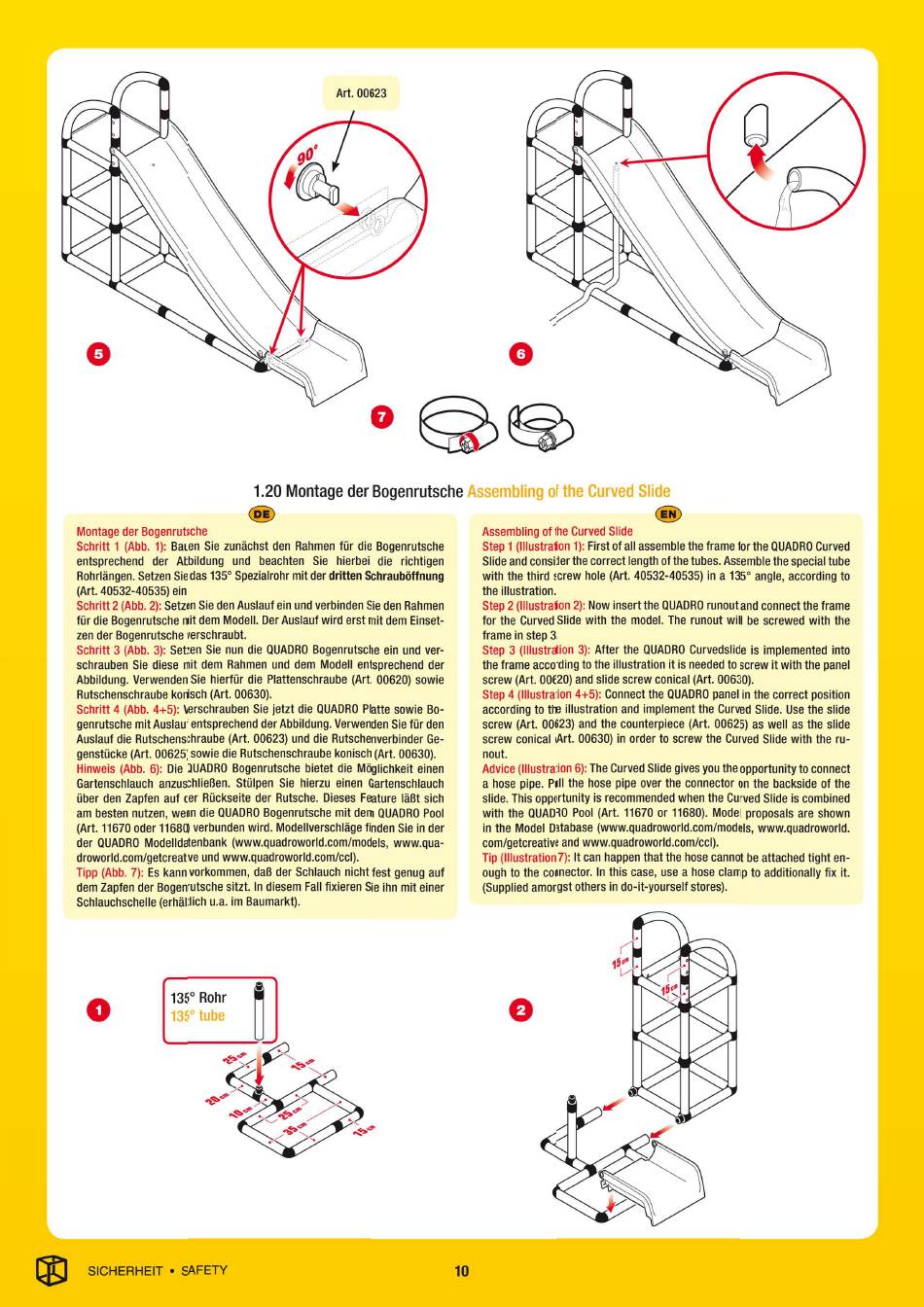

1.20 Montage der Bogenrutsche Assembling of the Curved Slide
www.qua-
O
Assembling of the Curved Slide
Step 1 (Illustration 1): First of all assemble the frame for the QUADROCurved
Slide and consider the correct length of the tubes. Assemble the special tube
with the third screw hole (Art. 40532-40535) in a 1350 angle, according to
the illustration.
Step 2 (Illustration 2): Now insert the QUADROrunout and connect the frame
for the Curved Slide with the model. The runout will be screwed
frame in step 3.
Step 3 (Illustration 3): After the QUADROCurvedslide is implemented into
the frame according to the illustration it is needed to screw it with the panel
screw (Art. 00620) and slide screw conical (Art. 00630).
Step 4 (Illustration 4+5): Connect the QUADROpanel in the correct position
according to the illustration and implement the Curved Slide. Use the slide
screw (Art. 00623) and the counterpiece (Art. 00625) as well as the slide
screw conical (Art. 00630) in order to screw the Curved Slide with the ru-
nout.
Advice (Illustration 6): The Curved Slide gives you the opportunity to connect
a hose pipe. Pull the hose pipe over the connector on the backside of the
slide. This opportunity is recommended when the Curved Slide is combined
with the QUADROPool (Art. 11670 or 11680). Model proposals are shown
in the Model Database (www.quadroworld.com/models,
com/getcreative and www.quadroworld.com/ccl).
Tip (Illustration 7): It can happen that the hose cannot be attached tight en-
ough to the connector. In this case, use a hose clamp to additionally fix it.
(Supplied amongst others in do-it-yourself stores).
