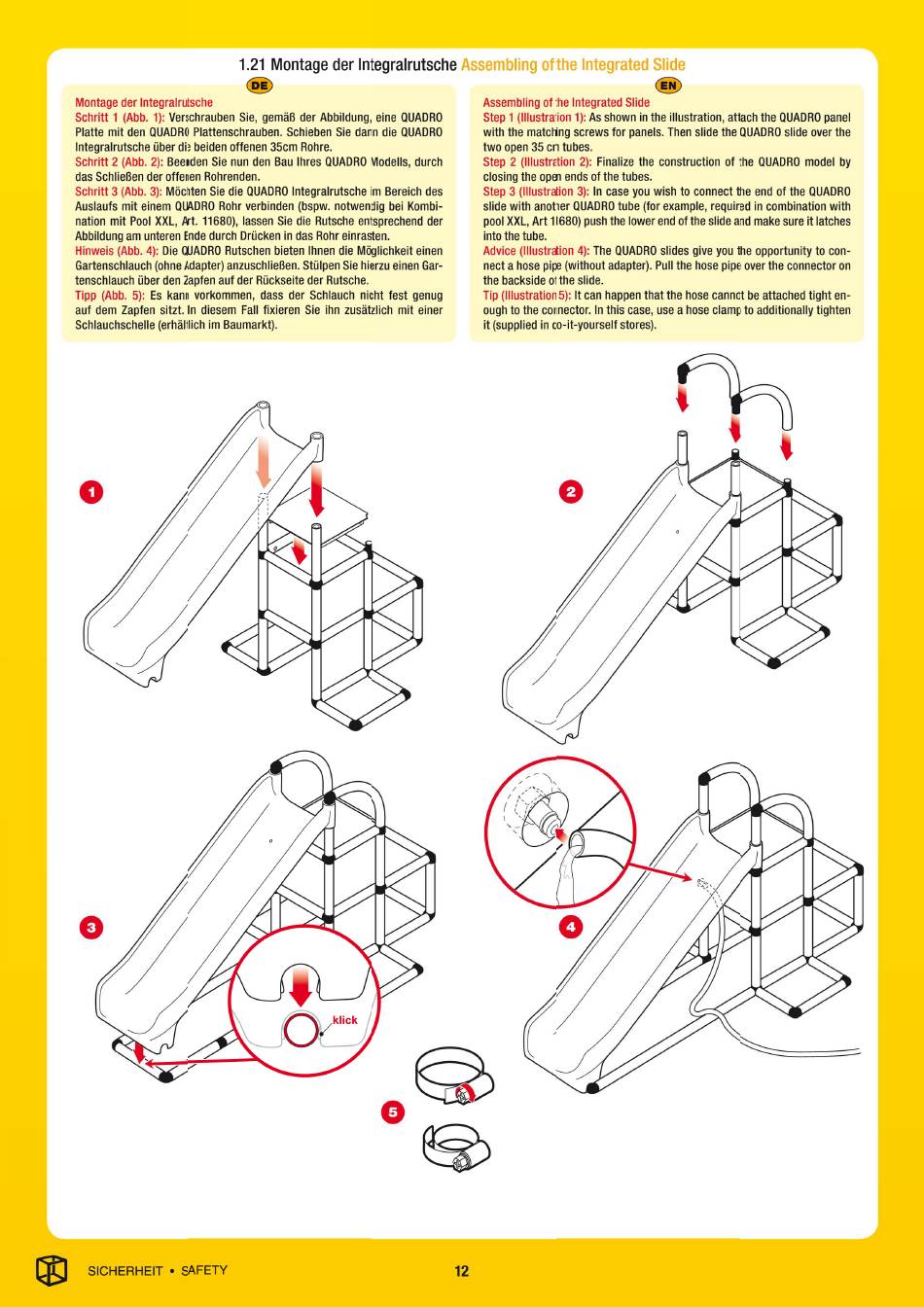

1.21 Montage der Integralrutsche Assembling of the Integrated Slide
Montage der Integralrutsche
Schritt I (Abb. I): Verschrauben Sie, gemäß der Abbildung, eine QUADRO
Platte mit den QUADRO Plattenschrauben.
Integralrutsche über die beiden offenen 35cm Rohre.
Schritt 2 (Abb. 2): Beenden Sie nun den Bau Ihres QUADROModells, durch
das Schließen der offenen Rohrenden.
Schritt 3 (Abb. 3): Möchten Sie die QUADROIntegralrutsche im Bereich des
Auslaufs mit einem QUADRORohr verbinden (bspw. notwendig bei Kombi-
nation mit Pool XXL, Art. 11680), lassen Sie die Rutsche entsprechend der
Abbildung am unteren Ende durch Drücken in das Rohr einrasten.
Hinweis (Abb. 4): Die QUADRORutschen bieten Ihnen die Möglichkeit einen
Gartenschlauch (ohne Adapter) anzuschließen. Stülpen Sie hierzu einen Gar-
tenschlauch über den Zapfen auf der Rückseite der Rutsche.
Tipp (Abb. 5): Es kann vorkommen, dass der Schlauch nicht fest genug
auf dem Zapfen sitzt. In diesem Fall fixieren Sie ihn zusätzlich mit einer
Schlauchschelle (erhältlich im Baumarkt).
O
O
SICHERHEIT
• SAFETY
Schieben Sie dann die QUADRO
klick
O
12
Assembling of the Integrated Slide
Step I (Illustration I): As shown in the illustration, attach the QUADROpanel
with the matching screws for panels. Then slide the QUADROslide over the
two open 35 cm tubes.
Step 2 (Illustration 2): Finalize the construction of the QUADROmodel by
closing the open ends of the tubes.
Step 3 (Illustration 3): In case you wish to connect the end of the QUADRO
slide with another QUADRO tube (for example, required in combination with
pool XXL, Art 11680) push the lower end of the slide and make sure it latches
into the tube.
Advice (Illustration 4): The QUADROslides give you the opportunity to con-
nect a hose pipe (without adapter). Pull the hose pipe over the connector on
the backside of the slide.
Tip (Illustration 5): It can happen that the hose cannot be attached tight en-
ough to the connector. In this case, use a hose clamp to additionally tighten
it (supplied in do-it-yourself stores).
O
O
