Montage: V erschließen d er RohreundKupplungszapfen stets anallen Öff-
nungen durch Zusammenstecken und Verschrauben.
Achtung: Auf jedes Rohr gehören immer 2 Kupplungszapfen.
Montage + Demontage von QUADROKupplung und Rohr: Rohr immer durch
Drehbewegungen mit der Kupplung verbinden Oder lösen.
Montage und Demontage von QUADROSchrauben: Quadro Schrauben wer-
den stets durch eine 900 Drehung fixiert Oder gelöst.
Tipp: Sollte Schmutz wie Sand Oder Erde an den Kupplungszapfen Oder Roh-
renden haften, säubern Sie diese Bauteile vor dem Gebrauch gründlich, um
Schäden am Material zu vermeiden.
Tipp: Nochleichter mit etwas Schmiermittel (bspw. Fett, Pflanzenöl
Oder Margarine).
Tipp: Rohr- und Schraubenfarbe sollten aufgrund der Materialei-
genschaften übereinstimmend eingebaut werden.
Tipp: Um Verschmutzung durch Pflanzenreste, Sand, usw. ge-
ring zu halten, sollten die Schrauben (00612 - 00615) bei waa-
gerechten Rohren nach unten und bei senkrechten Rohren nach
innen zeigen.
O
I
Sicherungsclip (Art. 00034)
2
Rohrschraube (Art. 00612 - 00615)
3
Plattenschraube (Art. 00620)
4
Rutschenschraube (Art. 00623)
Rutschenschraube konisch (blau) (Art. 00630)
5
6
Rutschenverbinder Gegenstück (Art. 00625)
Flügelschraube (Art. 00663)
7
8
Plexiglasschraube (Art. 40641)
9
VIP-schraube (Art. 25605)
10
Displayschraube mit Schieber (14 mm) (Art. 00673)
Displayschraube mit Schieber (24 mm) (Art. 00683)
II

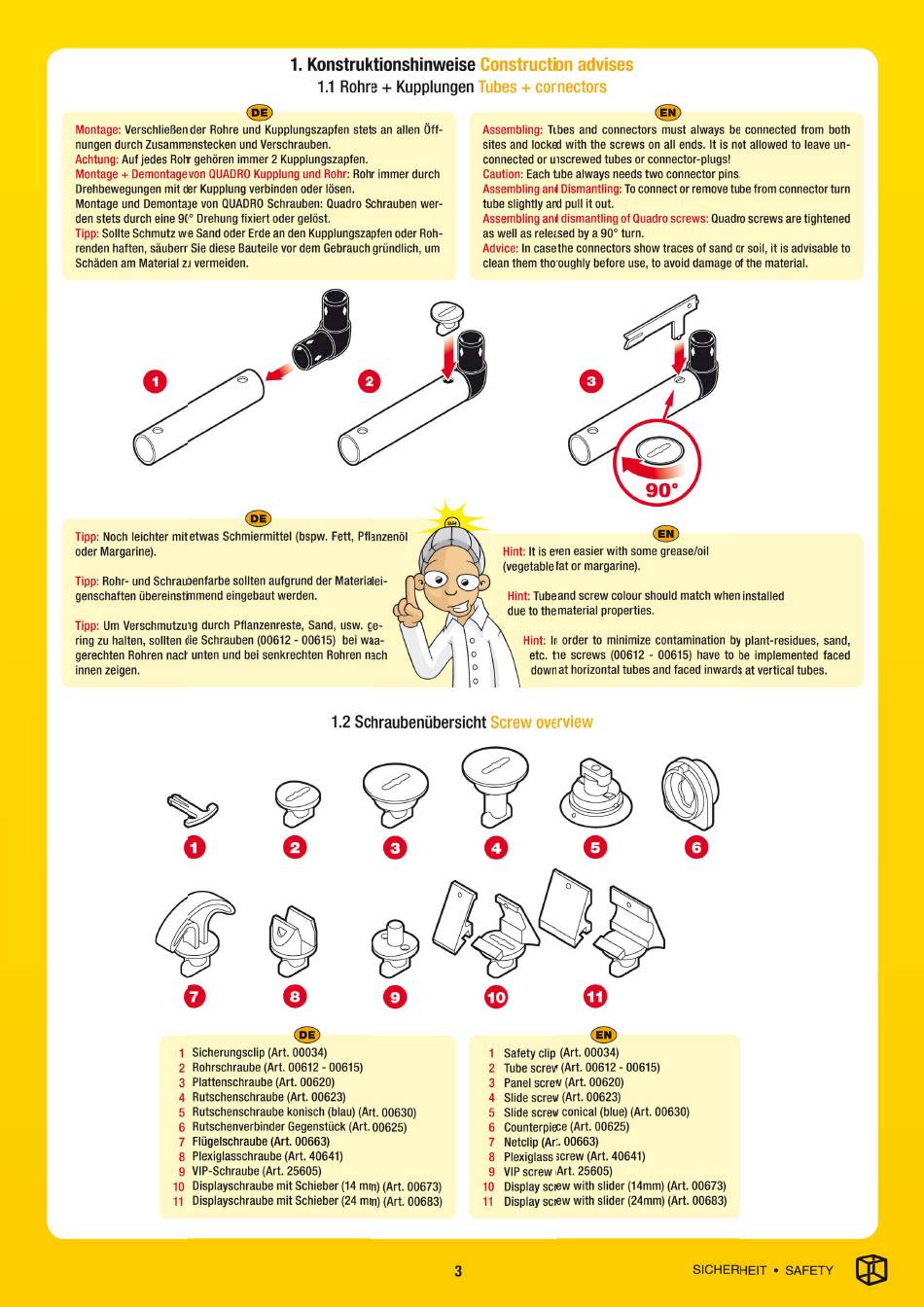

1. Konstruktionshinweise
1.1 Rohre + Kupplungen Tubes + connectors
1.2 Schraubenübersicht
O
O
O
o
3
Construction
advises
Assembling: Tubes and connectors must always be connected from both
sites and locked with the screws on all ends. It is not allowed to leave un-
connected or unscrewed tubes or connector-plugs!
Caution: Each tube always needs two connector pins.
Assembling and Dismantling: To connect or remove tube from connector turn
tube slightly and pull it out.
Assembling and dismantling of Quadro screws: Quadro screws are tightened
as well as released by a 900 turn.
Advice: In case the connectors show traces of sand or soil, it is advisable to
clean them thoroughly before use, to avoid damage of the material.
O
900
Hint: It is even easier with some grease/oil
(vegetable fat or margarine).
Hint: Tube and screw colour should match when installed
due to the material properties.
Hint: In order to minimize contamination by plant-residues, sand,
etc. the screws (00612 - 00615) have to be implemented faced
down
at horizontal
tubes
o
Screw
overview
O
O
1
safety clip (Art. 00034)
2
Tube screw (Art. 00612 - 00615)
3
Panel screw (Art. 00620)
4
Slide screw (Art. 00623)
Slide screw conical (blue) (Art. 00630)
5
6
Counterpiece (Art. 00625)
Netclip (Art. 00663)
7
8
Plexiglass screw (Art. 40641)
9
VIP screw (Art. 25605)
10
Display screw with slider (14mm) (Art. 00673)
Display screw with slider (24mm) (Art. 00683)
11
EN
and faced
inwards
at vertical
tubes.
O
