Aufbau und Funktion
WIG-Schweißen
5.9
WIG-Schweißen
5.9.1
Anschluss Schweißbrenner und Werkstückleitung
Pos. Symbol
1
2
3
4
5
6
7
8
•
Zentralstecker des Schweißbrenners in den Eurozentralanschluss einführen und mit Überwurfmutter
verschrauben.
•
Kabelstecker der Werkstückleitung in die Anschlussbuchse, Schweißstrom „+" stecken und durch
Rechtsdrehung verriegeln.
•
Schweißstromkabel, Polaritätswahl in die Anschlussbuchse Schweißstrom - stecken und verriegeln.
Falls zutreffend:
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
78
Beschreibung
0
Werkstück
Anschlussbuchse, Schweißstrom „+"
•
WIG-Schweißen:
Schweißbrenner
Schweißbrennerschlauchpaket
Schweißbrenneranschluss (Euro- oder Dinsezentralanschluss)
Schweißstrom, Schutzgas und Brennertaster integriert
Schweißstromkabel, Polaritätswahl
Schweißstrom zum Eurozentralanschluss / Brenner, ermöglicht Polaritätswahl.
•
Anschlussbuchse Schweißstrom „-"
WIG:
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf

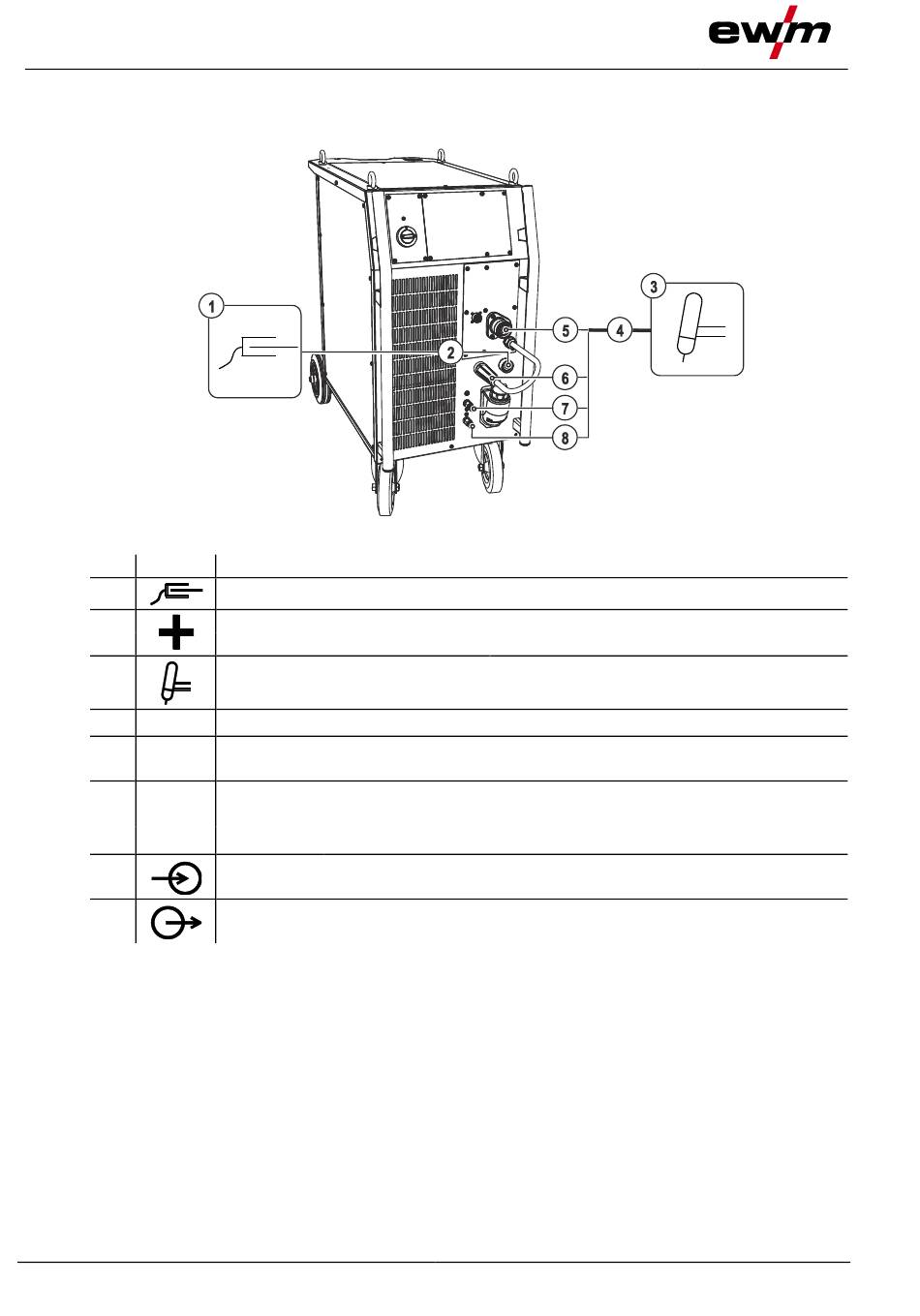

Abbildung 5-42
Werkstückanschluss
099-005404-EW500
09.04.2015
